MarderA3装甲车辆后摇臂悬挂结构

　　该结构为履带式装甲车辆行走系统的后摇臂组件，核心承担轮边支撑与悬挂导向功能，在装甲车辆行进过程中，负责将路轮承受的地面冲击载荷传递至悬挂弹性元件，同时约束轮边构件的运动轨迹，保证履带始终处于合理张紧与贴合状态，避免高速越野工况下履带脱轨、轮体偏磨等故障。从结构设计逻辑来看，摇臂主体采用变截面悬臂结构，靠近轮边连接端的截面厚度更大，向铰接端逐步过渡收窄，这种设计是基于载荷分布的应力计算结果——轮边安装位直接承受路轮传递的垂向、纵向复合冲击，是应力集中的核心区域，加大截面尺寸可有效降低局部应力峰值，而铰接端仅承担摆转力矩，适当收窄截面能在保证结构强度的前提下降低整体自重，减少悬挂系统的非簧载质量，提升车辆越野行驶时的轮边贴地性能。

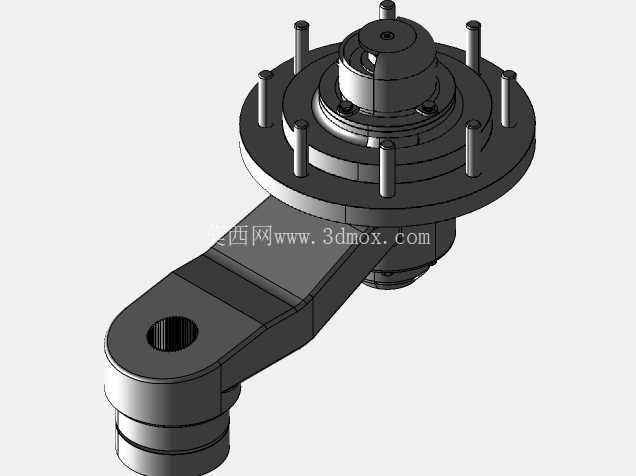

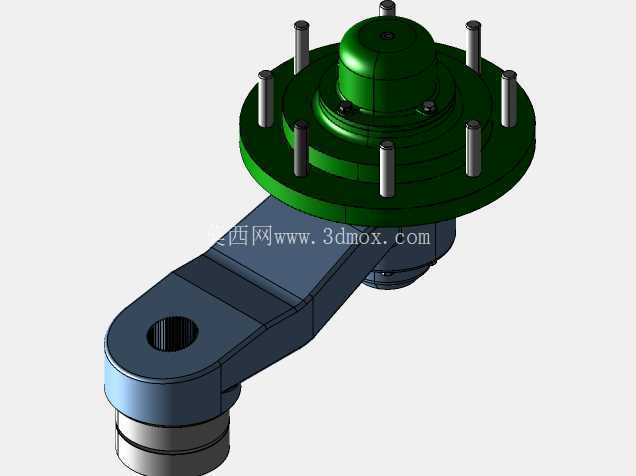

　　轮边连接法兰采用圆周均布的柱销式连接结构，八根定位销沿法兰盘圆周等角度排布，这种设计相比传统螺栓法兰连接，能承受更大的剪切载荷，适配装甲车辆大吨位、强冲击的使用场景，法兰盘中心的凸起结构内置轴承安装位，可直接与轮边轮毂的转动部件配合，保证路轮转动力的平顺输出，同时法兰与摇臂主体的衔接处做了大圆角过渡处理，避免应力集中导致的结构疲劳开裂，这也是行走系承力构件设计中必须遵循的细节准则。

　　摇臂的铰接端设置有同轴通孔，用于安装铰接销轴与车体悬挂基座连接，通孔内壁预留有衬套安装余量，可在后期维护时更换耐磨衬套，降低全生命周期的维护成本，铰接端下方延伸出的柱状结构为阻尼元件连接位，可直接与悬挂系统的阻尼器、弹性元件对接，将摇臂摆转过程中的冲击动能转化为阻尼热能耗散，衰减车身振动。从安装边界来看，轮边法兰的安装销柱伸出长度、节圆直径均与对应规格的路轮轮毂安装位完全匹配，安装时无需额外加工适配，铰接端的孔位间距、销轴直径与车体基座的安装座尺寸完全契合，整体装配后摇臂的摆转行程覆盖车辆满载、空载以及极限越野冲击下的位移量，不会出现运动干涉问题。

　　在实际应用场景中，这类后摇臂结构除了适配履带式装甲车辆，也可经过尺寸调整后应用于重型履带式工程机械、履带式特种作业装备的行走系统，其核心设计逻辑是在有限的布置空间内，兼顾承力强度、运动自由度与维护便利性。设计过程中需要反复校核摆转全行程内的结构间隙，确认摇臂在最大上跳、最大下跳位置时，与周边的车体结构、履带板、阻尼元件均不会发生剐蹭干涉，同时要对连接销孔、法兰根部等应力集中位置做有限元强度校核，保证在最大冲击载荷下的结构安全系数满足军用装备的设计标准。不同于民用车辆的悬挂摇臂，这类重型履带装备的摇臂不需要考虑轻量化到极致的需求，反而要在可控自重范围内优先保证结构冗余度，因为野外作业场景下几乎不具备现场焊接修复的条件，结构失效会直接导致装备丧失机动能力，因此在细节设计上，所有承力面的过渡圆角、安装孔的倒角、销柱的根部加强结构都做了针对性强化，避免长期交变载荷下出现疲劳裂纹。
