多旋翼无人机机臂集成动力组件结构设计

在多旋翼无人机的结构体系中，机臂并非简单的连接杆件，而是承担动力传导、载荷承载、布线防护多重作用的核心结构件，这套集成化机臂结构的设计，完全围绕户外作业类无人机的实际工况展开，没有冗余的装饰性结构，每一处几何特征都对应明确的工程需求。

从实际应用场景来看，这类机臂主要适配中小型工业级多旋翼无人机，覆盖植保喷洒、航测巡检、短途物流挂载等常见作业场景，作业环境往往伴随复杂气流、突发阵风、起降时的地面磕碰，因此结构设计首先要平衡刚度与自重的矛盾——如果机臂刚性不足，飞行过程中电机带动旋翼高速旋转产生的振动会沿臂身传导至机身，直接影响飞控传感器的采样精度，轻则导致航线偏移，重则触发飞行姿态失稳；如果臂身设计过重，又会挤占有效载荷的重量配额，降低作业半径与挂载能力。

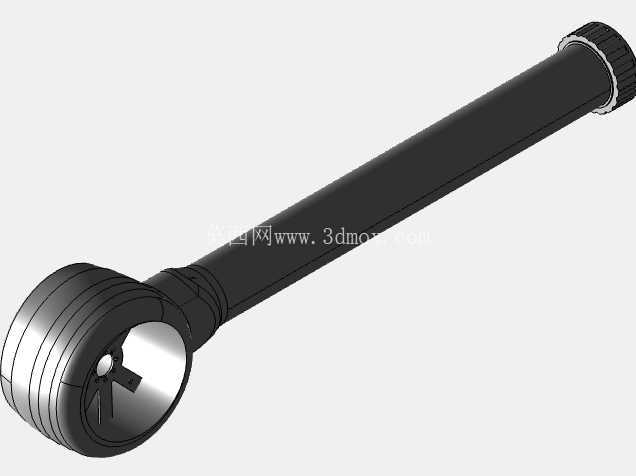

这套机臂采用一体化长直臂身加末端动力集成的结构布局，臂身主体为等截面中空结构，中空腔体并非单纯为了减重，内部预留了完整的走线空间，可将电机动力线、电调信号线完全收纳在臂身内部，避免线材外露在飞行中受气流扰动产生晃动，同时也能减少线材被树枝、线缆等障碍物勾挂的风险，适配复杂低空作业环境。臂身与中心机身连接的一端做了加厚的安装法兰结构，法兰端面预留了均匀分布的安装孔位，可通过螺栓与机身中心板实现刚性连接，安装边界的孔位公差设计控制在0.1mm以内，保证多个机臂安装后旋翼旋转平面的共面度，减少不必要的气动损耗。

臂身末端集成了电机安装座与旋翼防护结构，安装座的定位止口与标准盘式无刷电机的安装尺寸完全匹配，不需要额外加装转接件，电机固定后，旋翼的旋转中心与臂身轴线保持固定的垂直距离，这个距离经过气动效率校核，既保证旋翼下洗气流不会被臂身遮挡产生紊流，又不会因为力臂过长增加臂身的弯曲载荷。末端的轮状结构并非起落部件，而是集成了旋翼防撞圈与桨叶固定座的复合结构，外圈采用圆弧过渡的加厚设计，当无人机低空作业意外碰到障碍物时，首先接触的是防撞圈的圆弧面，可将碰撞冲击力沿臂身轴向传导分散，避免直接撞击电机或桨叶导致炸机；防撞圈内侧预留了桨夹的安装空间，可适配折叠式螺旋桨，在无人机收纳时桨叶可沿臂身方向折叠，缩小整机收纳尺寸，方便外场作业时携带转运。

从设计思路上看，整个结构没有采用复杂的异形曲面，臂身的外轮廓做了小角度的拔模斜度，既满足注塑或碳纤维模压的工艺要求，又能减少飞行过程中的空气阻力；臂身壁厚采用渐变设计，靠近机身连接端的壁厚更大，因为这一位置在飞行中承受的弯曲力矩最大，往末端延伸的位置壁厚逐步减薄，在保证整体强度的前提下最大化降低结构自重。结构的所有棱边都做了R2以上的圆角处理，避免应力集中导致的结构疲劳断裂——无人机长期在振动环境下工作，尖锐棱边位置很容易产生微裂纹，逐步扩展后会导致臂身断裂，圆角处理可大幅提升结构的疲劳寿命。

安装边界方面，这套机臂的连接法兰采用标准的中心距设计，可适配市面上多数通用的多旋翼无人机中心板，不需要对机身结构做二次修改即可完成替换；臂身的外径尺寸统一，可搭配通用的机臂快拆夹具，实现快速拆装，方便外场作业时更换受损部件。末端的电机安装座预留了标准的走线孔，电机线可直接穿过孔位进入臂身内部腔体，走线孔边缘做了光滑的翻边处理，避免飞行过程中线材与孔壁反复摩擦导致绝缘层破损。

在实际工况验证层面，这套结构的弯曲刚度可承受3倍于最大起飞重量的静态载荷，在5级阵风的作业环境下，臂身的形变量控制在0.5mm以内，不会因为形变导致旋翼平面倾斜产生额外的气动干扰；防撞圈的抗冲击性能可承受1m/s速度下的刚性碰撞，碰撞后不会出现结构开裂或变形，能有效保护动力系统不受损坏。整个结构的重量控制也经过优化，单臂自重不含动力部件的情况下，仅占整机起飞重量的3%左右，把更多的重量配额留给电池与作业载荷，提升无人机的实际作业效率。
