无人机用双叶螺旋桨结构三维数模

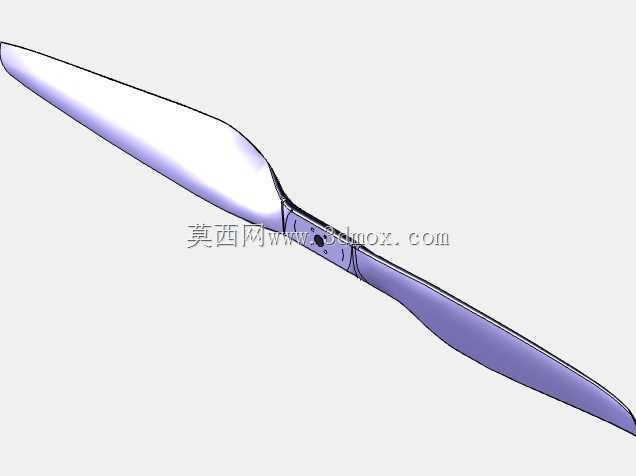

　　这款双叶螺旋桨的数模还原了小型低空飞行器动力端的核心结构，在实际工程应用中，这类桨叶主要适配多旋翼、固定翼小型无人机的动力输出场景，不管是植保作业的农用无人机、航拍测绘的民用无人机，还是小型航模类飞行器，都能见到同结构桨叶的应用。从实际用途来看，螺旋桨是飞行器推进系统的终端执行部件，负责将电机输出的旋转扭矩转化为空气推力，带动整机完成升空、悬停、航向调整、巡航飞行动作，其气动外形与结构强度直接决定飞行器的载荷能力、续航时长与飞行稳定性。

　　从功能特性上看，该桨叶采用对称双叶布局，桨根位置设计有与电机输出轴匹配的安装定位孔，孔位周边做了局部加厚处理，避免高速旋转时安装位出现应力集中导致的桨根断裂问题。桨叶从根部到尖部呈现连续的翼型变化，靠近桨根的位置弦长更大、翼型厚度更高，用来承担旋转过程中主要的结构载荷，向桨尖延伸的过程中弦长逐步收窄、翼型厚度逐渐减薄，既能够降低桨尖位置的诱导阻力，也能减少高速旋转时的桨尖涡流损耗，提升动力转化效率。桨叶的翼型剖面采用低速高升力设计，上弧面曲率大于下弧面，旋转过程中上下表面形成稳定压差产生推力，翼型的扭转角从根到尖逐步减小，匹配不同旋转半径位置的线速度差异，让整个桨叶展向的推力分布更均匀，避免局部载荷过大带来的振动问题。

　　设计思路上，这款桨叶的建模过程优先保证气动外形的连续性，整个桨叶曲面采用G2连续过渡，没有明显的折角与断面，避免实际飞行过程中气流在曲面突变位置产生分离，带来额外的阻力与振动噪声。桨叶的重心位置严格落在旋转轴线上，建模时对两侧桨叶的质量分布做了对称约束，减少高速旋转时的动不平衡量，降低电机轴的径向载荷，延长动力电机的使用寿命。安装位的尺寸设计适配主流小型无人机的外转子无刷电机输出轴规格，安装孔周边的平面做了平整度约束，保证桨叶安装后与电机端面完全贴合，不会出现安装倾斜导致的旋转偏摆。

　　从安装边界与尺寸约束来看，该桨叶的整体展长适配10L级植保无人机、入门级航拍无人机的动力安装间距，桨叶旋转时的扫掠直径不会与相邻机臂、起落架结构产生干涉，桨根的安装厚度匹配常规桨夹的夹持行程，不需要额外加装垫片即可完成固定。桨叶的外形轮廓做了倒圆处理，前缘位置的圆弧过渡能够降低飞行过程中碰到细小杂物时的结构损伤概率，后缘位置的厚度控制在合理范围，既保证结构刚度，也不会因为过薄导致加工或使用过程中出现卷边问题。在实际选型匹配时，需要结合电机的KV值、整机起飞重量来确认桨叶的适配性，这款桨叶的螺距设计适配中低KV值的动力电机，能够在较低的转速下提供足够的起飞推力，适合长航时作业类无人机使用。建模过程中对桨叶的受力路径做了模拟验证，从桨根安装位到桨尖的力传递路径连续，没有明显的结构薄弱点，能够承受常规飞行工况下的气动载荷与机动飞行时的瞬时过载。
