工业急停自锁按钮开关结构设计

　　这款蘑菇头式急停停止开关是工业电气控制回路里最常见的安全操作元件，在各类生产线、机床控制柜、物流输送设备、自动化工作站、起重操作面板上都属于强制配置的安全部件，它的核心作用是在设备出现卡料、人员误入危险区域、工序异常失控的瞬间，操作人员可以最快速度拍压按钮头，直接切断控制回路的动力输出，让运行中的设备立刻进入停止状态，避免机械伤害、工件报废或者次生设备故障发生。

　　从结构设计逻辑来看，整套元件分为操作头部、锁紧基座、触点模组三个独立装配段，顶部采用大直径红色蘑菇头造型，拍压接触面远大于普通平钮，操作人员不需要精准对准点位，哪怕戴劳保手套、视线在观察设备异常的状态下，抬手就能触发动作，头部顶面的黄色标识环印刷STOP与EMERGENCY字样，红底黄字的高对比度配色在工业车间复杂的设备配色环境里辨识度极强，现场人员远距离就能快速定位急停点位。按钮内部采用旋转自锁机构，拍压之后按钮轴会向下锁止保持在断开位置，不会因为外力松开就自动复位，必须人工顺时针旋转蘑菇头才能解锁弹起，恢复回路导通状态，这个设计完全规避了误碰复位导致设备意外重启的安全风险，符合工业安全控制的强制要求。

　　中部的金属安装套筒适配标准面板开孔尺寸，行业通用的22mm安装孔径可以直接适配市面上绝大多数控制柜、操作盒、设备悬臂的面板开孔，不需要额外改孔加工，套筒上下的锁紧螺母可以把开关牢牢夹持在厚度1到6mm的面板板材上，不管是冷轧钢板喷塑柜、绝缘塑料操作盒还是铝合金悬臂面板都能稳定固定，不会因为长期拍压的冲击力出现松动移位。下部的触点基座采用模块化卡扣组合结构，基座两侧带弹性卡扣，可以根据回路需求叠加常开、常闭触点模块，常规急停场景默认配置一常闭触点串入安全回路，部分需要同步给PLC发送信号的工位可以额外叠加触点组，基座底部的接线端子采用压线框结构，适配0.5到2.5平方毫米的多股软铜线，接线后拉扯不松脱，车间长期振动环境下也不会出现接触不良的问题。

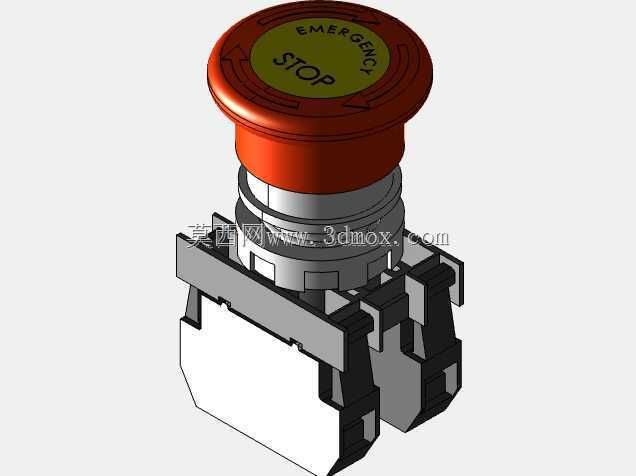

　　建模过程中完整还原了内部的锁止卡槽、复位弹簧、触点弹片的装配配合关系，头部的圆弧过渡、基座的卡扣倒角、端子的接线槽位都按照实物测绘尺寸绘制，整体安装完成后头部突出面板的高度约40mm，触点基座在面板后方的占用深度约55mm，选型时只需要确认面板后方预留60mm以上的布线空间即可，周边距离相邻按钮或者箱体边缘预留20mm以上的操作间隙，就可以保证拍压操作时不会误触周边其他控件。这类开关的防护等级可以达到IP65，头部的密封胶圈可以阻挡车间的粉尘、切削液飞溅，在机加工车间、食品包装线、户外工程机械的操作位都能长期稳定工作，结构上没有易损的外露薄壁件，抗冲击能力强，日常维护只需要定期检查拍压动作是否顺畅、触点通断是否正常，不需要额外拆解保养。在做整机电控布局建模时，直接调用这套模型可以精准匹配面板开孔位置，提前核对后方布线空间与端子接线的操作距离，避免后期装配出现干涉返工。
