M1A滚轮润滑脂加注专用工装结构

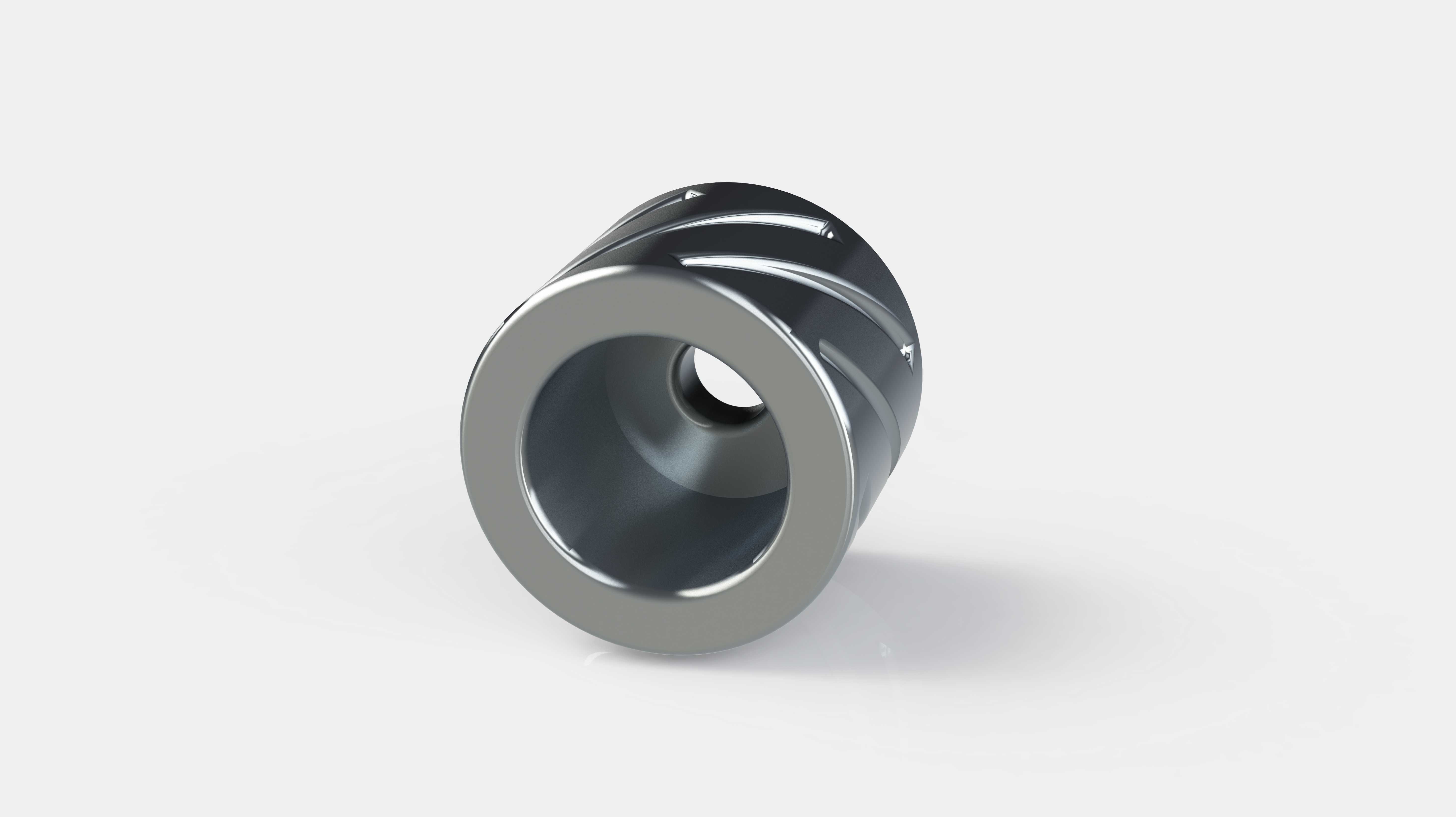

　　结构上采用一端开口的杯状壳体，开口端的内轮廓完全匹配对应规格螺栓滚轮的外圆尺寸，使用时可以直接套合在滚轮端部，形成相对密封的加注腔；壳体侧壁预留了微小的排气孔道，这个结构是整个设计的关键细节——当润滑脂填入杯体后套在滚轮上，用拇指堵住排气孔施加轴向压力，杯体内的润滑脂就会在压力作用下被压入滚轮内部的滚道缝隙，完全填充滚轮与螺栓销之间的运动间隙，待加注到位后取下杯体前松开拇指，外界空气通过排气孔进入杯腔，就不会因为杯内形成负压把已经压入滚轮的润滑脂重新吸出来，从根本上解决了传统加注方式填充不充分、回吸的问题。在枪械维护、精密传动副保养的实操场景里，螺栓滚轮这类小尺寸高负载运动件的润滑脂加注一直是容易被忽略但直接影响部件寿命的环节，传统的涂抹方式很难让润滑脂充分进入滚轮内部的滚道间隙，要么加注量不足导致干磨，要么涂抹过量溢出污染周边构件，这款加注工具就是针对M1A、M14规格螺栓滚轮的润滑需求做的定向结构设计。从实际使用逻辑来看，整个工具的核心功能是实现润滑脂的定向压注，避免加注过程中出现真空效应导致润滑脂被回吸。

　　从安装边界和尺寸适配来看，杯体的内孔直径严格匹配M1A、M14螺栓滚轮的外径公差，套合后不会出现径向晃动导致的润滑脂侧漏，杯体的深度刚好覆盖滚轮的轴向长度，不会因为过深干涉到周边的枪机构件，也不会因为过浅导致加注腔容积不足，单次填入的润滑脂量刚好满足单颗滚轮的润滑需求，不会造成润滑脂的浪费。壳体的外圆做了防滑的斜槽纹理处理，在手上沾有润滑脂或者维护油污的情况下，依然可以稳定握持施加压力，不会出现打滑脱手的情况；杯体的壁厚做了均匀化处理，既保证了压注过程中不会因为手部压力出现形变导致密封失效，又不会因为壁厚过大增加不必要的重量，日常放在维护工具包内也不会占用过多空间。

　　从设计思路的溯源来看，这款工具完全是从一线维护的实操痛点出发，没有多余的冗余结构，所有的型面设计都服务于“密封压注、排气防回吸”这两个核心功能，没有为了外观做多余的装饰性结构，杯口的边缘做了微小的倒角处理，套合滚轮的时候不会刮伤滚轮的外表面，也不会因为锐边划伤操作人员的手部。在实际的维护场景中，使用这款工具加注滚轮润滑脂的效率比传统针管涂抹、手指涂抹提升数倍，而且加注的均匀度完全可以覆盖滚轮内部所有的运动摩擦面，避免了局部缺脂导致的滚轮卡滞、磨损加剧问题，对于需要定期维护M1A、M14系列枪械的使用者，或者同规格螺栓滚轮传动机构的维保人员来说，这种定向设计的专用工装可以大幅降低维保操作的门槛，即使是没有太多维保经验的人员，只要按照操作流程执行，也能完成合格的润滑脂加注作业。

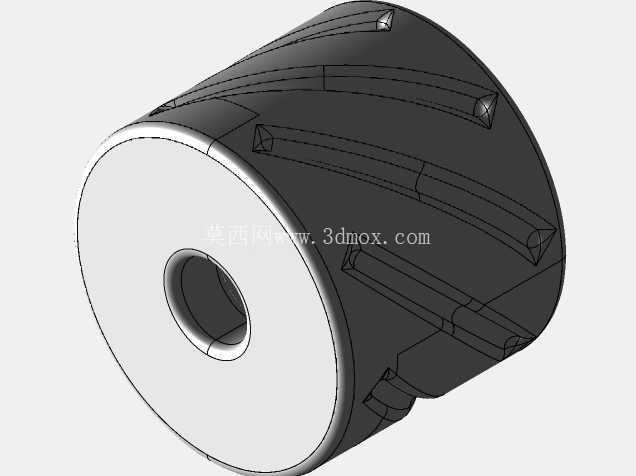

　　整个结构的建模过程严格遵循了实际加工的公差要求，所有的配合面都预留了合理的间隙，不管是采用3D打印制作还是机加工制作，都可以直接使用模型输出加工图纸，不需要再做额外的结构调整，排气孔的孔径大小经过反复验证，既不会因为孔径过大导致压注时润滑脂从排气孔溢出，也不会因为孔径过小导致排气不畅影响压注效果，杯体内部的底部做了微锥面设计，压注时可以引导润滑脂向中心的滚轮位置流动，减少杯体内残留的润滑脂余量，提升润滑脂的利用率。
