适配双120mm风扇的PC水冷散热排结构

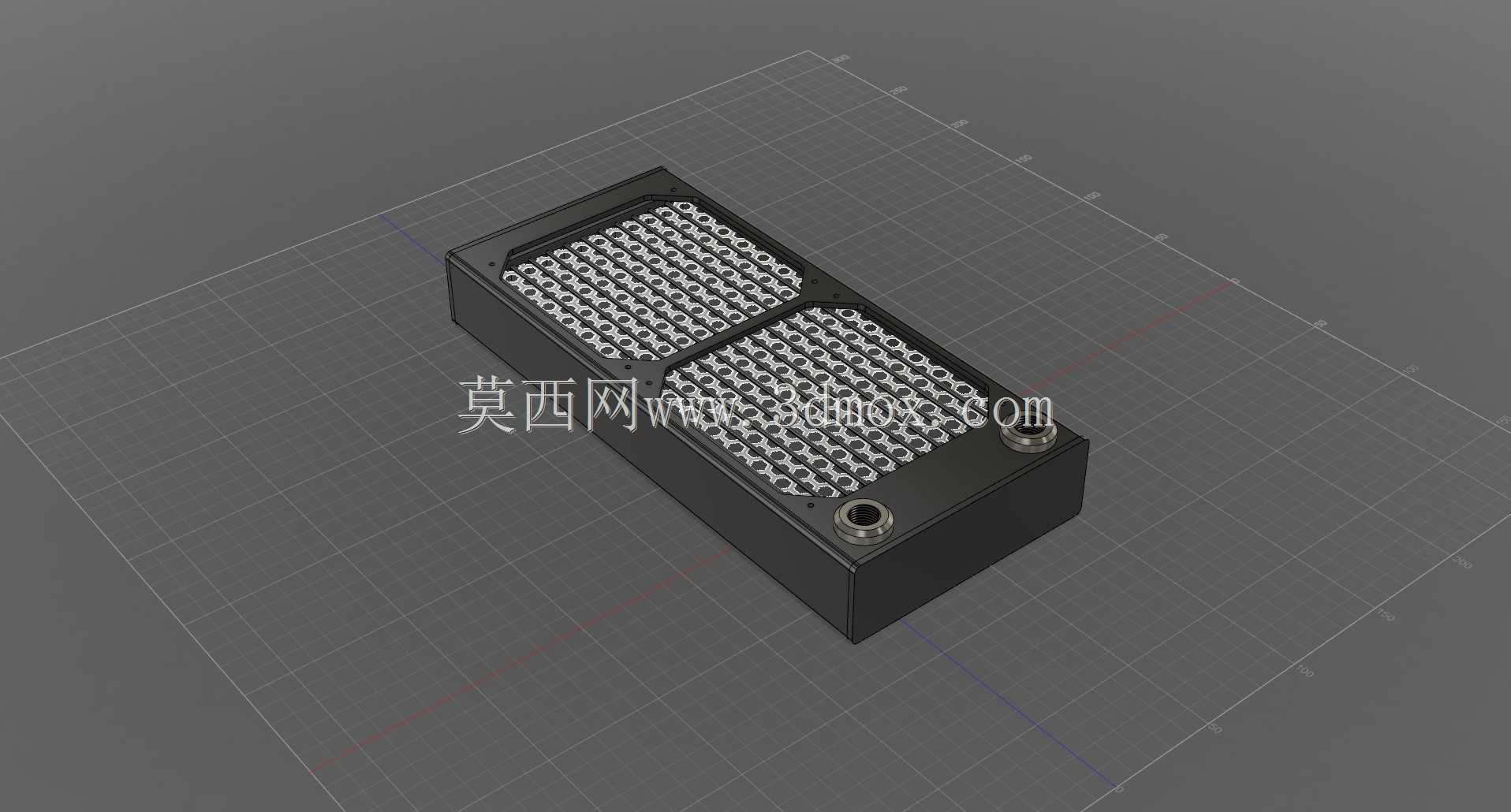

　　在桌面PC分体式水冷散热系统的搭建过程中，冷排作为整个回路的热交换核心部件，其结构设计、安装适配性直接决定了整套散热系统的换热效率与装机兼容性。这款双120mm规格的水冷散热排，是针对常规ATX、MATX机箱的240冷排位设计的换热组件，主要承担将回路中冷却液携带的CPU、显卡等发热硬件的热量，通过密集鳍片与流经的空气进行热交换的功能，把热量带出机箱内部，维持硬件工作在合理的温度区间。

　　从实际装机的应用场景来看，这类240规格冷排的适配场景非常广泛，既可以安装在机箱顶部的240风扇位，也可以适配机箱前部、尾部的对应安装位，相比120单风扇冷排拥有更大的换热面积，相比360三风扇冷排对机箱尺寸的要求更低，是多数中端分体水冷装机方案里的主流选择。在结构设计上，这款冷排采用了双水室并列的布局，两侧的密封水室通过内部的多流道扁管连通，扁管之间密集排布着冲制成型的散热鳍片，鳍片表面做了扰流结构设计，能够在空气流经鳍片间隙时打破层流边界，提升空气与鳍片的热交换效率，避免气流直接从鳍片间隙平滑流过带走热量不足的问题。

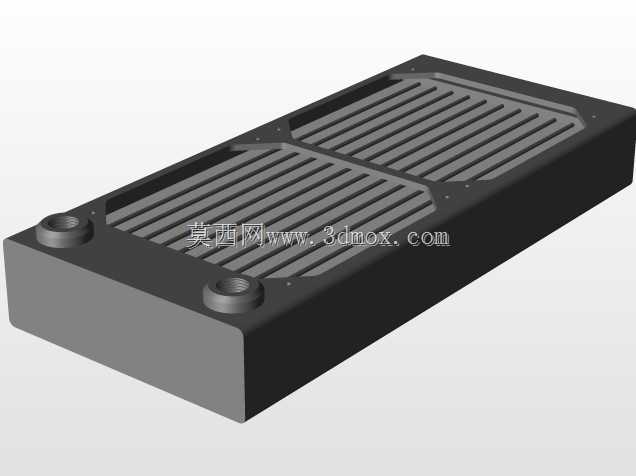

　　冷排两端的水室上设置了标准的G1/4螺纹接口，这是分体水冷领域通用的接口规格，能够适配市面上绝大多数的水冷快拧、硬管接头、软管接头，不需要额外做转接处理，接口位置设置在水室的同侧端角，在实际布管时能够减少管路弯折的角度，降低管路走管的难度，同时也能避免接口位置与机箱结构、内存马甲、主板散热装甲产生安装干涉。水室与扁管、鳍片的连接采用焊接工艺，保证整个流道的密封性，避免长期使用过程中出现冷却液渗漏的问题，焊接位置做了平整处理，不会出现凸起的焊渣影响后续的安装贴合。

　　在安装边界的设计上，冷排的整体厚度控制在常规水冷排的主流厚度区间，既不会因为过薄导致换热面积不足影响散热效率，也不会因为过厚导致安装时与机箱内部的主板元件、内存、显卡供电装甲产生空间冲突。冷排两侧的安装孔位完全遵循120mm风扇的标准孔距规范，两个风扇位的孔位中心距保持120mm的标准尺寸，能够直接适配标准120mm机箱风扇、120mm规格的水冷风扇，安装时可以选择吹风或者抽风的风道布局，孔位周边做了沉台设计，安装螺丝拧入后不会突出冷排表面，保证冷排与风扇、冷排与机箱安装位的贴合度，避免出现缝隙导致漏风影响散热效率。

　　从结构设计的思路来看，这款冷排没有做过多的异形结构，整体采用规整的长方体造型，目的就是最大化适配标准机箱的安装位，减少特殊造型带来的安装限制。内部流道采用多通道并行设计，冷却液从一侧接口进入水室后，会均匀分配到每一根换热扁管中，避免出现单根扁管流量过大、其他扁管流量不足的流量分配不均问题，保证整个冷排的换热面积都能被充分利用，不会出现局部换热效率低下的冷区。鳍片的密度控制在合理区间，既保证足够的换热面积，也不会因为鳍片过密导致风阻过大，让常规转速的机箱风扇就能提供足够的风量穿过鳍片间隙，不需要搭配高转速高风压的特殊风扇就能达到设计的散热效果，降低了用户的风扇选型成本。

　　在实际的设备选型过程中，结构设计人员需要重点关注冷排的整体长宽高尺寸，尤其是厚度方向的尺寸，要提前核算机箱安装位到主板元件的空间距离，避免安装后冷排或者风扇顶到内存、主板供电散热片；同时要确认接口的位置与朝向，提前规划水冷管路的走向，避免管路弯折半径过小影响冷却液流量，或者管路与其他硬件产生摩擦导致长期使用后管路磨损漏液。这款冷排的设计完全遵循行业通用的安装规范，在三维建模过程中所有安装孔位、接口尺寸、外形边界都严格按照通用标准做参数化设计，能够直接导入到装机模拟的装配环境中，做整机的布局干涉检查，提前验证安装方案的可行性，减少实际装机过程中出现的配件不兼容、空间不足的问题。
