适配Replicator2机型的3D打印PC安装背板

　　在桌面级FDM3D打印设备的改装与功能拓展场景中，PC背板作为承载功能模块、规整走线、拓展安装位的核心结构件，其适配精度与结构合理性直接影响设备改装后的运行稳定性。这款针对Replicator2型桌面3D打印机设计的拆分式PC背板，完全围绕该机型的机架安装边界做结构适配，没有做通用化的冗余设计，所有安装孔位、卡接槽的位置都对应原机框架的预留点位，安装时不需要对原机机架做钻孔、切削等二次破坏加工，仅通过原机预留的螺丝孔位即可完成固定，大幅降低改装的操作门槛。

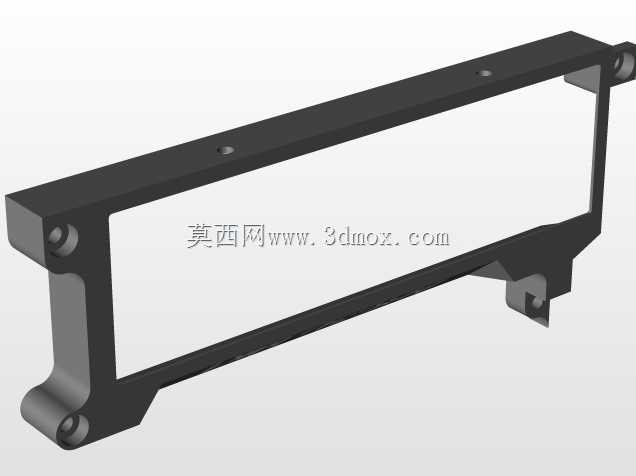

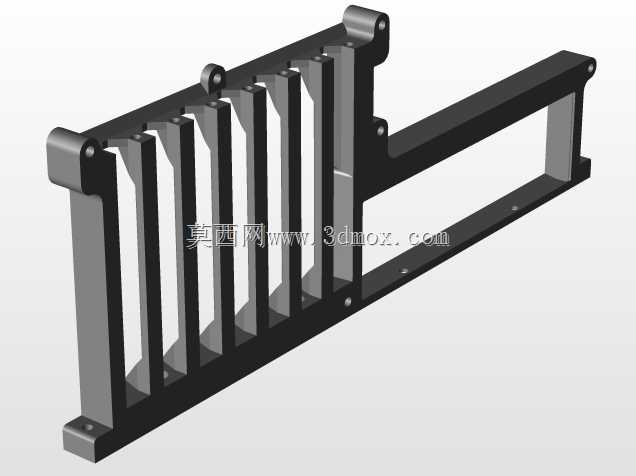

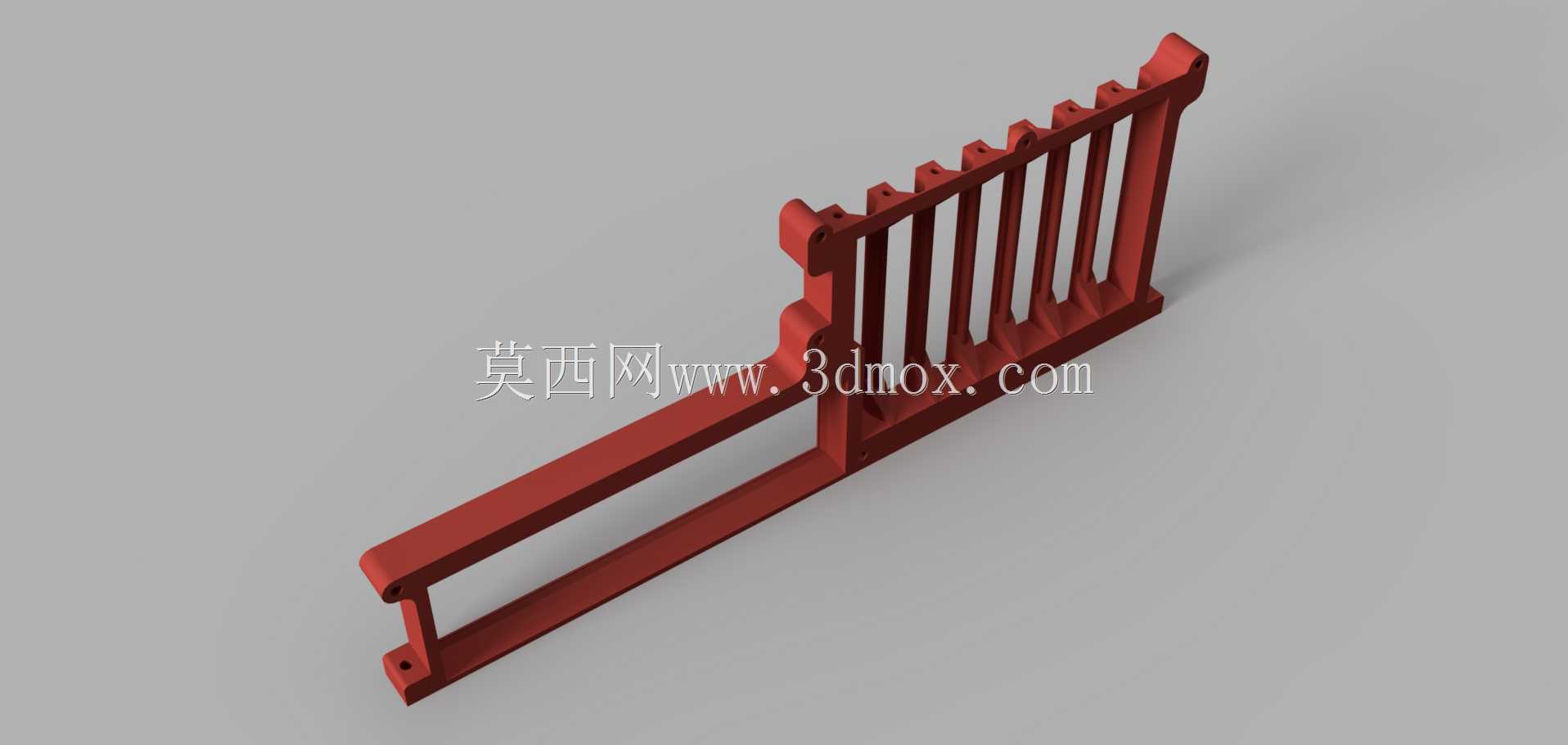

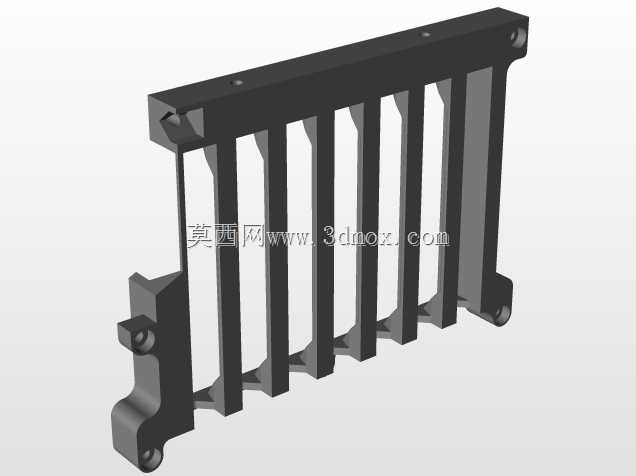

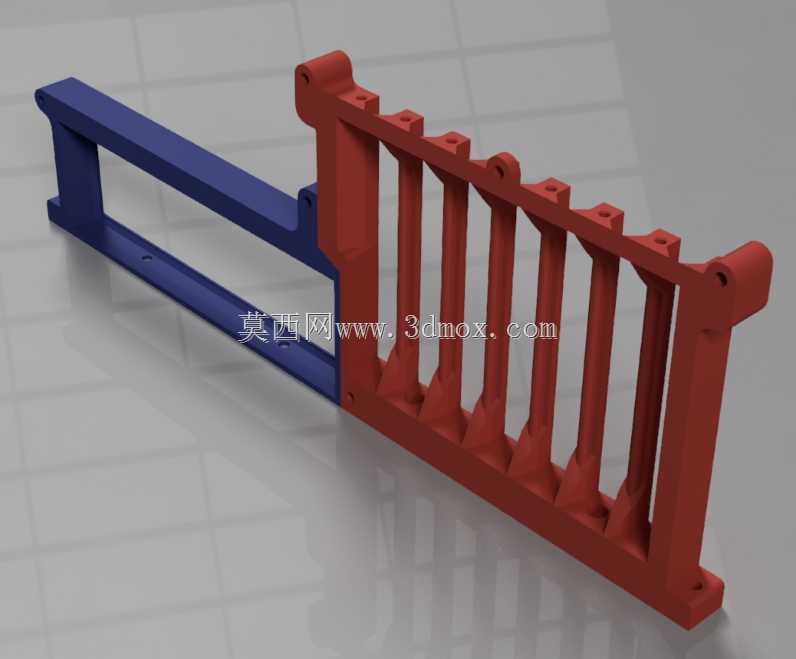

　　从结构设计逻辑来看，这款背板采用拆分式组合结构，而非一体化成型设计，核心考量是适配桌面级FDM设备的打印成型尺寸限制——Replicator2的成型仓尺寸有限，一体化长尺寸背板无法在单次打印作业中完整成型，拆分后的两个组件分别为长条形底支撑段与带栅格的立板段，两个组件通过端部的定位凸台与凹槽做预定位，拼接后接触面做了贴合度优化，拼接缝处的受力传递均匀，不会因为长期承载出现拼接位错位、开裂的问题。立板段的栅格结构并非装饰性设计，每根栅格的间距、厚度都经过受力核算，既可以为安装在背板上的PC控制模块、扩展接口板提供足够的支撑强度，又能预留充足的通风间隙，避免控制模块工作时热量积聚，同时栅格结构还能有效降低打印过程中的材料消耗，减少打印时长，降低打印失败的概率。

　　从安装边界来看，这款背板的整体外轮廓完全贴合Replicator2机型机架内侧的安装空间，底支撑段的长度刚好匹配机架底部横梁的有效安装长度，两端的固定孔位对应原机横梁上的预留螺丝孔，安装后底支撑段与横梁完全贴合，不会出现悬空段，避免长期使用后出现结构下弯变形。立板段的高度控制在原机Z轴运动行程的安全边界之外，安装后不会与Z轴滑台、打印头运动路径产生干涉，所有安装在背板上的模块接线都可以顺着栅格间隙规整排布，不会出现线缆垂落剐蹭打印件、干扰运动部件的问题。

　　从实际使用场景出发，这款背板主要用于给Replicator2机型加装第三方控制板、自动调平模块、Wi-Fi传输模块等拓展配件时提供稳定的安装载体，原机出厂时的背板仅适配原装控制板，没有预留拓展模块的安装位，很多用户改装时只能用扎带、双面胶随意固定模块，不仅走线杂乱，还容易因为模块固定不牢出现接线松动、模块移位触碰运动部件的故障。这款背板的栅格结构上预留了多组通用安装孔位，可以适配市面上主流的第三方3D打印机控制板、拓展模块的安装尺寸，不需要用户自行测量打孔，安装时直接用M3螺丝即可将模块固定在栅格对应的孔位上，固定强度远高于扎带、胶粘的方式。

　　设计过程中针对3D打印工艺的特性做了多处优化，所有转角位置都做了圆角过渡，避免打印时出现应力集中导致的翘边、开裂问题；所有安装孔的孔径都预留了0.2mm的打印余量，打印完成后不需要做铰孔处理即可直接拧入对应规格的螺丝；背板的整体壁厚统一设置为2.5mm，既保证足够的结构强度，又不会因为壁厚过大导致打印时出现填充不均、表面凹陷的问题；与原机接触的安装面都做了0.1mm的平面度补偿，打印完成后不需要做打磨处理即可与原机机架完全贴合，不会出现安装缝隙。需要注意的是，这款背板为拆分式设计，打印时需要分别打印两个组件，拼接时建议在定位槽位置涂抹少量3D打印专用粘接剂，提升拼接位置的连接强度，安装时需要先将底支撑段固定在机架横梁上，再将立板段与底支撑段拼接固定，最后再安装对应的拓展模块，整体安装流程不需要复杂的工具，仅用常规内六角扳手即可完成全部操作。
