四爪同步定心夹持机械臂结构

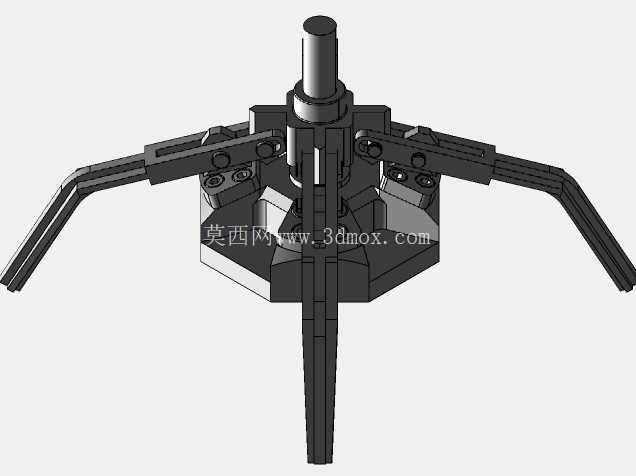

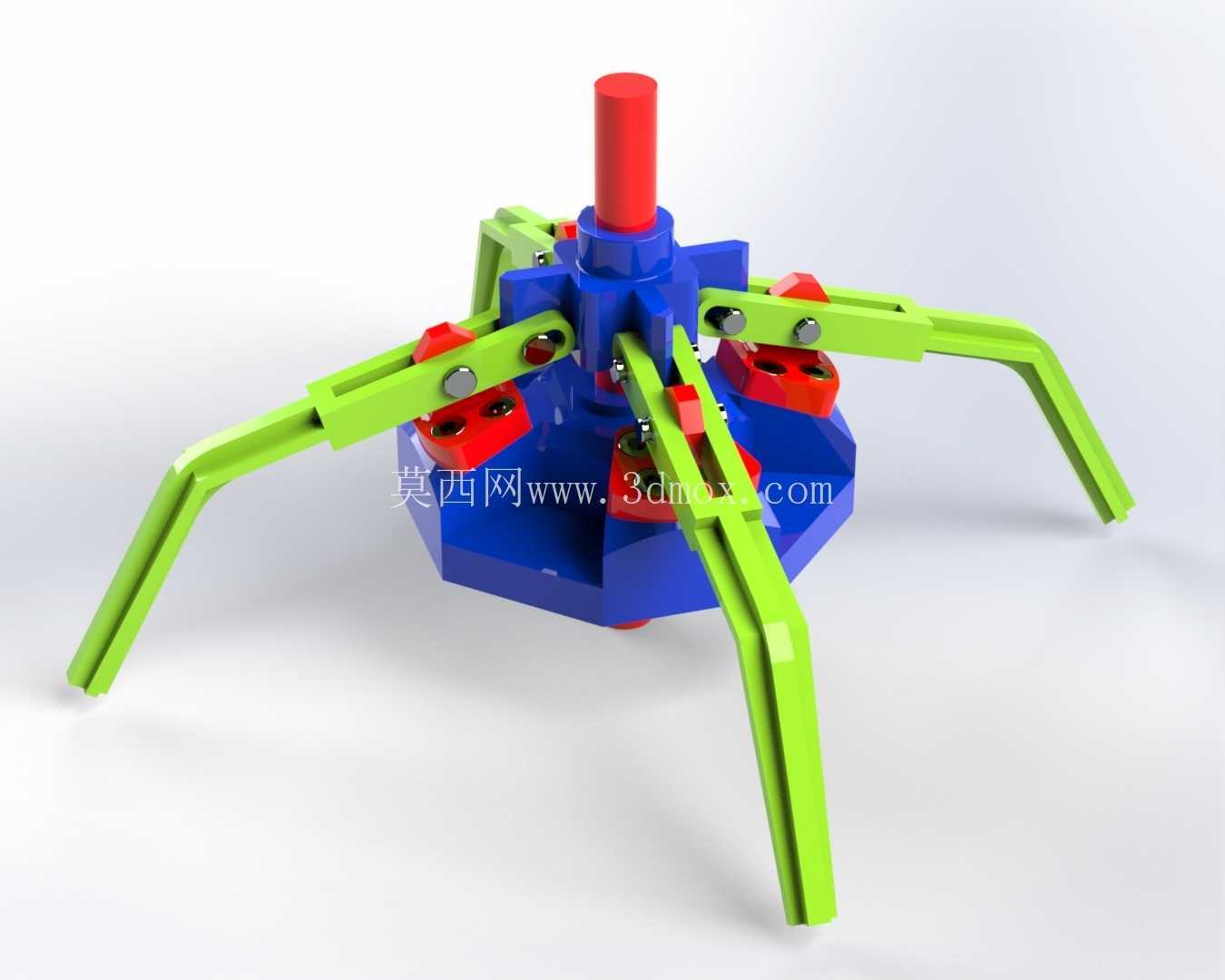

　　该四臂夹持结构核心为同步定心式多爪夹持执行端，常见于自动化上下料工位、圆形工件转运工序、轴类零件装夹场景，可适配外圆面抓取、内孔撑紧两类作业需求，在机床上下料、装配线转序、检测工位工件固定环节应用广泛。结构设计上采用中心立柱作为动力输入轴，中心轴与四个夹臂之间通过铰接滑块实现动力传递，当中心轴沿轴向做直线位移时，会带动周向均布的四个铰接滑块沿基座的径向导槽滑动，进而驱动四个夹臂同步完成张开或收拢动作，从根源上保证四个夹臂的动作同步性，避免夹持过程中工件出现偏心偏移问题。

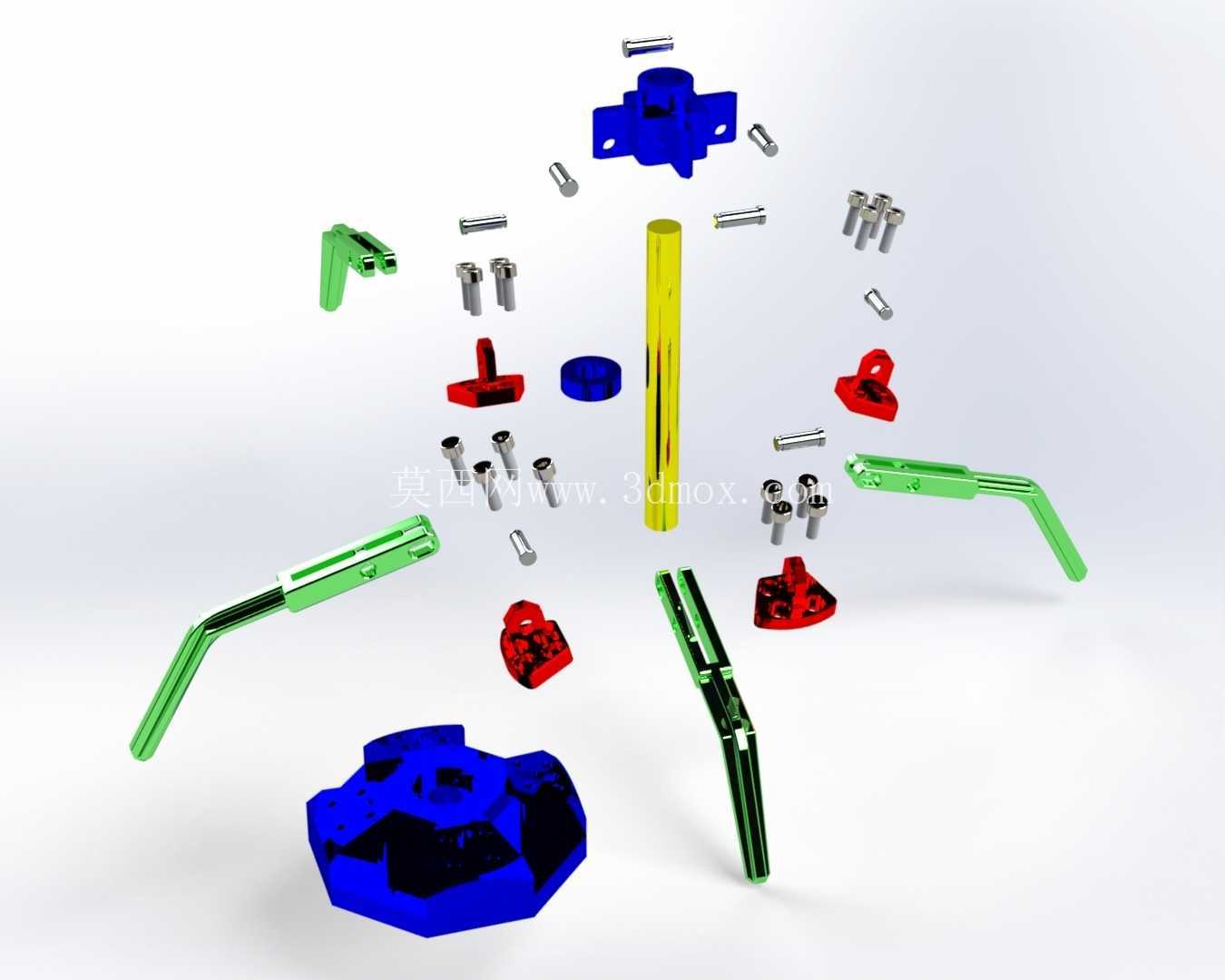

　　夹臂采用弯折式长臂设计，臂身预留了多组铰接安装孔位，可根据被抓取工件的直径范围调整铰接点位置，适配不同尺寸规格的工件夹持需求，夹臂末端可根据接触工件的材质更换防滑垫、V型块、硬胶头等不同接触端头，降低夹持过程中对工件表面的划伤风险，同时提升夹持摩擦力，避免转运过程中工件脱落。基座部分采用多边形一体式结构，周向均匀加工四个径向导槽，导槽与夹臂根部的滑块采用间隙配合，配合面做耐磨处理，可承受长期往复滑动带来的磨损，基座底部预留标准安装法兰接口，可直接与工业机器人末端法兰、直线模组滑台、旋转工作台等执行机构连接，安装孔位采用通用圆周排布规格，无需额外加工转接板即可完成适配。

　　中心驱动轴顶端预留动力连接接口，可适配气缸、液压缸、电动推杆等不同类型的直线驱动元件，用户可根据现场夹持力需求、安装空间限制选择对应驱动源，无需对主体结构做大幅修改。夹臂与滑块的铰接处采用耐磨销轴连接，销轴与孔之间设置自润滑衬套，降低铰接处的转动阻尼，减少长期运行后的磨损间隙，保证夹持精度的长期稳定性。从安装边界来看，该结构收拢状态下的最大外轮廓直径可适配小到几毫米的轴类零件，张开状态下可覆盖数百毫米直径的盘类、环类工件，整体轴向高度可根据夹臂长度调整，在狭窄安装空间内可更换短臂版本，在大行程抓取需求下可更换加长臂版本，结构模块化程度高，易损件均可单独拆卸更换，维护成本较低。

　　在实际应用中，该类夹持结构相比三爪卡盘拥有更大的夹持接触范围，相比两爪夹具拥有更好的定心精度，尤其适合薄壁环形工件、易变形轴类零件的夹持作业，四个夹臂的接触点可均匀分散夹持力，避免单点夹持力过大造成的工件变形问题。结构的所有运动副均做了防脱出设计，在高速转运、急停启停的工况下不会出现夹臂脱落、滑块脱出的问题，可适配自动化生产线的高速节拍需求。设计过程中对各铰接点的运动行程做了限位设计，夹臂收拢到最小夹持位置、张开到最大行程位置时均有硬限位阻挡，避免驱动件超程运行造成结构损坏，同时限位位置可通过调整限位螺钉的伸出长度进行微调，适配不同的夹持行程需求。夹臂采用轻质高强度合金材质加工，在保证结构强度的前提下降低整体重量，减少对驱动端的负载压力，基座部分采用高强度钢材加工，保证整体结构的刚性，避免夹持重型工件时出现基座变形问题。
