货运摩托侧边挂载支撑钢架结构设计

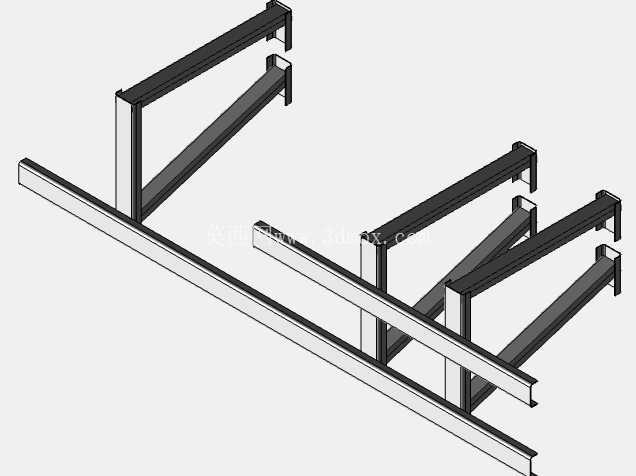

　　这套支撑钢架结构主要适配两轮货运摩托的侧边挂载场景，针对日常城乡短途散货配送中，摩托侧边挂载货物时缺乏稳定支撑、易出现架体变形、挂载偏移的实际问题设计，整体采用标准型钢拼接焊接成型，没有多余的装饰性结构，所有构件的排布完全围绕承重受力与安装适配两个核心目标展开。从实际使用场景来看，这类支架多用于摩托两侧加装货箱、挂载袋装物料或者长条型建材的工况，日常行驶过程中需要承受持续的路面颠簸振动，还要应对起步、制动时的惯性冲击力，因此在结构设计上，主承载梁采用通长布置的槽钢构件，沿车身前后方向延伸，作为整个支架的受力基底，直接和摩托车身侧边的预留安装点位对接，安装点位的孔位预留充分考虑了不同型号货运摩托的车架宽度差异，预留了一定的调节余量，不需要对原车车架做大规模切割改装就能完成固定。

　　斜向支撑构件采用等边角钢制作，分别布置在主承载梁和竖向支撑臂的连接节点处，形成稳定的三角受力结构，避免竖向支撑臂在承重后出现向外弯折的问题，竖向支撑臂的顶端设置有和货箱底部框架对接的卡槽结构，安装时可以直接将货箱底框卡入卡槽后再做螺栓紧固，不需要额外制作转接件，能大幅减少现场安装的工作量。从安装边界来看，整套支架突出车身侧面的宽度控制在合理范围内，不会超出摩托通行的常规限界，避免在狭窄村路、街巷通行时出现刮蹭，竖向支撑的高度也充分考虑了常用摩托货箱的安装高度，支架底部和地面的预留间隙足够应对常规路面的起伏、减速带通行需求，不会出现行驶中支架剐蹭地面的问题。

　　构件之间的连接全部采用满焊工艺，焊接位置特意做了应力分散处理，避免应力集中导致的焊缝开裂，所有型钢的外露棱边都做了倒角处理，避免安装和使用过程中割伤操作人员，也能减少应力集中导致的构件边缘开裂问题。在受力逻辑设计上，整套结构的受力传递路径非常清晰，货箱的载重通过竖向支撑臂传递到斜向支撑和主承载梁上，再通过主承载梁的安装点位分散传递到摩托原车车架上，不会出现局部受力过大的问题，针对日常使用中可能出现的偏载情况，斜向支撑的排布特意做了角度优化，即使货物重心偏向支架外侧，也能通过三角结构将拉力分散到主承载梁的多个固定点上，避免单点位受力过大导致的支架脱落。

　　实际选型适配时，这套结构可以根据具体的载重需求调整型钢的壁厚，常规300公斤以内的挂载需求采用标准壁厚的型钢即可满足强度要求，如果需要承载更重的物料，可以在不改变整体安装尺寸的前提下，更换壁厚更高的同规格型钢，不需要重新调整整体结构设计，适配性较强。支架上还预留了绑带挂接的缺口位置，方便运输过程中用绑带对货物进行二次固定，避免货物在颠簸路段出现滑落，这些预留缺口没有破坏主承载梁的受力截面，不会对整体结构强度造成影响。
