加尔福阵线防护栏结构设计

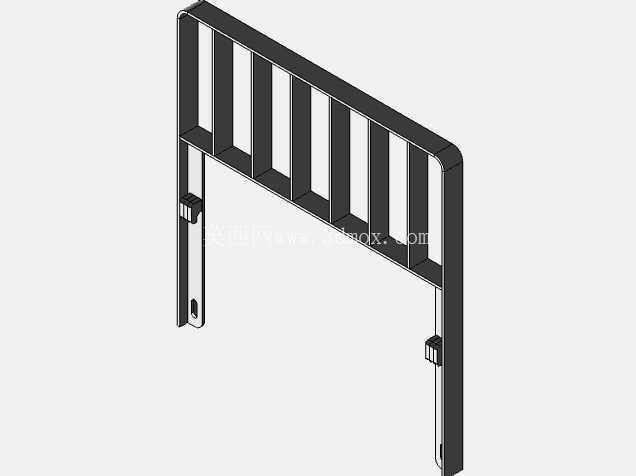

在工业生产的线体防护场景中，这类加尔福阵线防护结构的应用十分普遍，尤其是在自动化产线、输送线周边的人员安全隔离、设备运行区域防护场景下，能够有效避免人员误入运行区间，同时对线体上的传输部件、作业工位形成侧向防护，防止物料意外掉落、人员肢体误触线体运动部件。从实际使用的角度出发，这类防护件的设计首先要匹配对应线体的安装高度，整体采用竖栏式的框架结构，主框架采用弯折成型的一体式边框，边框转角做圆弧过渡处理，既能够避免尖锐边角带来的磕碰风险，也能提升框架整体的结构强度，减少拼接焊缝带来的应力集中问题。

竖栏的间距设置经过实际场景验证，控制在常规人体手掌无法穿过的尺寸区间，在保证防护有效性的同时，尽可能减少材料用量，同时降低防护结构对操作人员观察线体运行状态的视线遮挡。两侧的安装支脚采用延伸式设计，支脚上预留了对应的安装固定孔位，能够直接适配线体侧边的铝型材安装槽或者地面预埋的固定点位，安装时不需要额外做复杂的转接件加工，直接通过标准紧固件即可完成固定，大幅降低现场安装的工作量。

设计过程中首先考虑的是防护结构的抗冲击性能，日常生产场景中难免会有周转物料、作业工具的意外磕碰，因此主框架的型材壁厚、竖栏的截面尺寸都经过受力校核，在常规侧向冲击力作用下不会出现明显的形变，能够保持防护结构的完整性。支脚位置额外设置了加强筋结构，连接主框架与安装支脚的位置做了局部加厚处理，避免长期使用过程中连接位置出现疲劳断裂的问题。

从安装边界来看，这类防护结构的整体宽度适配单段线体的标准节段长度，安装后不会超出线体侧边的安全通道预留宽度，不会影响周边的人员通行与物料周转。顶部的圆弧边框高度刚好对齐线体的操作面高度，既不会过高影响操作人员的正常取放料作业，也不会过低失去防护意义。支脚的固定孔位做了长圆孔设计，现场安装时可以根据实际的安装基面误差做小范围的位置调整，降低对现场安装基面的平整度要求，即使是在存在一定安装误差的现场，也能顺利完成装配，不需要二次返工加工。

在实际的产线布局中，这类防护结构可以多段拼接使用，相邻两段防护栏之间可以通过配套的连接扣件直接固定，形成连续的线体防护带，也可以根据线体的转角位置做定制化的角度适配，满足不同布局形态的产线防护需求。结构表面做了哑光的喷塑处理，既能够提升结构的防锈耐腐蚀能力，适应车间内可能存在的油污、潮湿环境，也不会因为表面反光影响操作人员的视线。竖栏与主框架的连接采用满焊处理，焊接位置做了打磨抛光，没有明显的焊渣与凸起，避免安装和使用过程中划伤操作人员。

从结构建模的角度来看，这类防护件的建模需要重点关注边框的弯折半径、竖栏的阵列间距、安装孔位的位置度公差，这些参数直接影响后续的加工精度与现场安装的适配性。建模时优先采用参数化设计方式，将整体高度、宽度、竖栏间距、安装孔位尺寸都设置为可调整参数，后续面对不同规格的线体防护需求时，只需要调整对应参数即可快速生成适配的模型，不需要重新从零开始建模，能够大幅提升设计效率。同时建模过程中需要预留出标准紧固件的装配空间，避免安装时出现紧固件与框架结构干涉的问题，保证虚拟装配阶段就能验证整体结构的装配合理性，减少后续加工装配阶段的问题反馈。

这类防护结构不同于普通的场地隔离护栏，它的安装位置紧贴线体侧边，因此对尺寸精度的要求更高，一旦整体宽度或者安装孔位出现偏差，就会导致无法顺利安装到线体的对应位置，因此在设计阶段就需要充分考虑线体本身的安装公差，预留足够的调整余量，同时也要保证防护结构本身的形位公差控制在合理范围内，避免焊接加工后出现框架扭曲、孔位错位的问题。在实际使用中，这类防护结构除了基础的安全防护作用，也可以作为线体周边的附属件安装载体，比如在护栏上安装安全警示标识、传感器支架、小型的物料挂架等，因此主框架的型材截面也预留了对应的槽位，方便后续的功能扩展，不需要在护栏上额外钻孔焊接，破坏原有结构的防腐层与结构强度。
