通讯线路侧装式安全防护栏结构

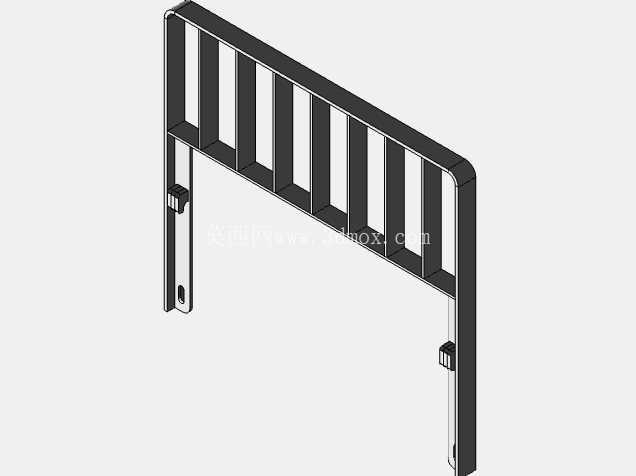

　　在户外通讯基站、楼宇弱电井、工业厂区通讯桥架布设场景中，外露敷设的通讯线缆常面临外力剐蹭、施工误碰、异物坠落砸损的风险，这类侧装式防护结构正是针对垂直或倾斜布设的通讯线缆段做物理隔离防护的构件，区别于落地式围栏，它无需占用地面通行空间，直接依托墙面、桥架侧壁、设备机架立面完成固定，适配空间局促的通讯线路布设点位。从结构组成来看，整个构件采用一体化弯折成型的主框架，顶部做圆弧收边处理，避免尖锐边角对施工人员造成划伤，也能防止剐蹭经过的线缆外皮；竖向等距排布的防护栏杆形成连续的防护面，栏杆间距控制在80mm以内，既可以阻挡直径较大的异物侵入线缆布设区域，又不会完全遮挡线缆，方便运维人员日常巡检时直接观察线缆的固定状态、外皮老化情况，无需拆卸防护结构就能完成大部分外观排查工作。

　　两侧的安装支腿做了加长设计，支腿上预留了长圆形的安装调节孔，现场安装时可以根据墙面的固定点位偏差、线缆与墙面的实际间距做上下、前后的微调，不需要在现场重新钻孔扩孔，降低高空作业的施工难度；支腿与主框架的连接位置做了加强筋折弯处理，避免长期受外力碰撞时连接位置出现应力断裂，支腿末端做了收边倒角，防止安装时剐蹭施工人员的手部。设计阶段首先考虑的是通讯线路防护的实际需求：防护结构不能完全封闭线缆区域，否则会影响线缆的散热，尤其是带POE供电的通讯线缆，长期密闭环境下会加速外皮老化，因此竖向栏杆的排布预留了足够的通风间隙，空气可以在栏杆间自由流通，带走线缆运行产生的热量；其次是安装的便捷性，整个构件为一体化组装完成的结构，现场只需要完成两个支腿的螺栓固定即可投入使用，不需要现场拼接焊接，适配通讯工程快装快建的施工节奏。

　　安装边界方面，该防护结构适配的线缆布设区域宽度在600mm以内，支腿固定后防护面与墙面的间距可以在100mm到180mm之间调节，能够容纳3到5根直径15mm以内的通讯线缆同时布设，主框架的整体高度控制在400mm，既可以覆盖常规线缆布设的高度范围，又不会遮挡上方的桥架接口、下方的线缆出线口，不会对后续的线缆插拔、接头检修操作造成干涉。在实际使用场景中，这类防护结构常被安装在地下车库的通讯线缆沿墙段、厂区道路旁的墙面通讯线缆段、基站塔下的垂直引上线缆段，能够有效避免叉车货物剐蹭、施工工具误碰、高空坠物砸损线缆的问题，相比传统的塑料线槽防护，金属材质的防护结构抗冲击能力更强，在户外环境下的耐候性也更优，表面做喷塑处理后可以适应潮湿、多尘的工业环境，不会出现短期内锈蚀掉漆的问题。

　　结构建模过程中，对弯折位置的圆角半径做了统一设定，所有外露边都做了钝边处理，从三维结构上就规避了尖锐边角的安全隐患，安装孔的位置公差控制在±0.5mm以内，确保现场安装时能够与常规的膨胀螺栓、自攻螺丝点位匹配，不需要二次加工。
