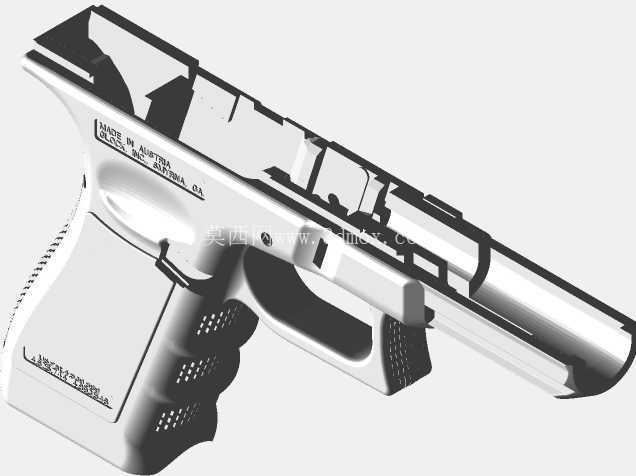

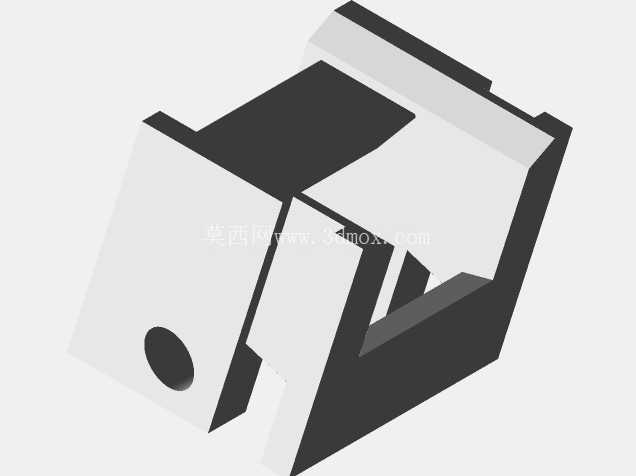

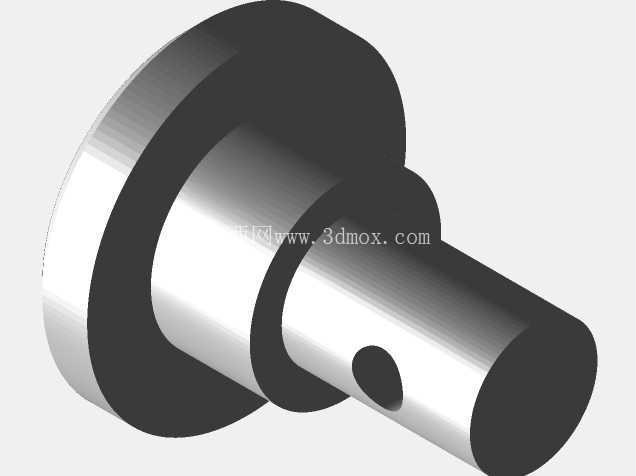

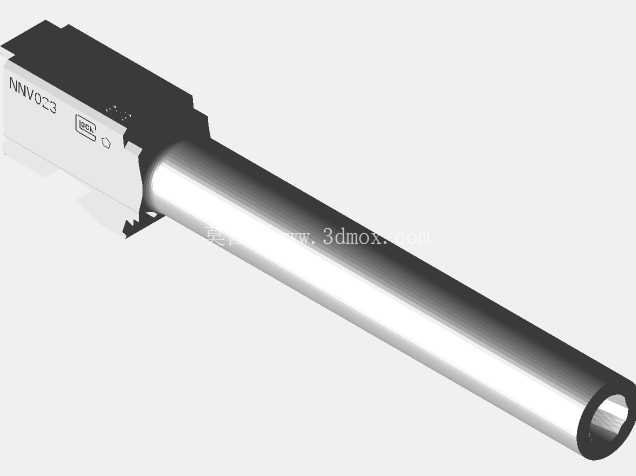

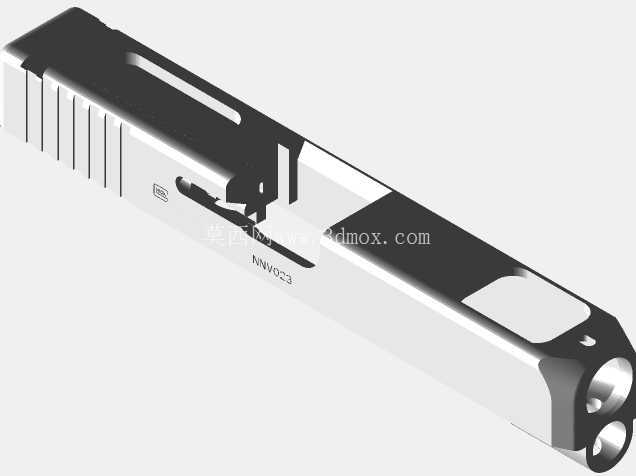

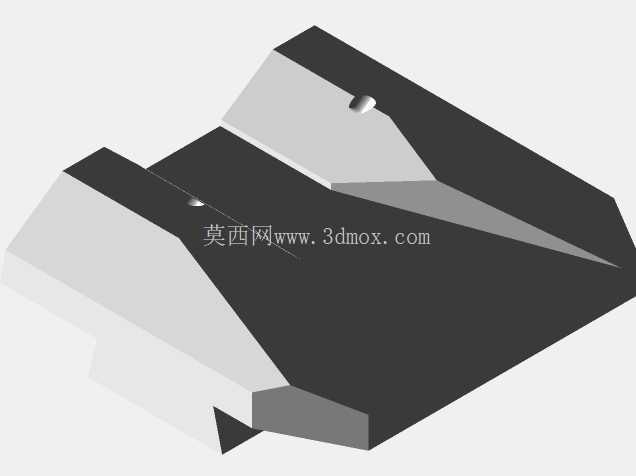

格洛克G17手枪弹匣底座结构三维数模

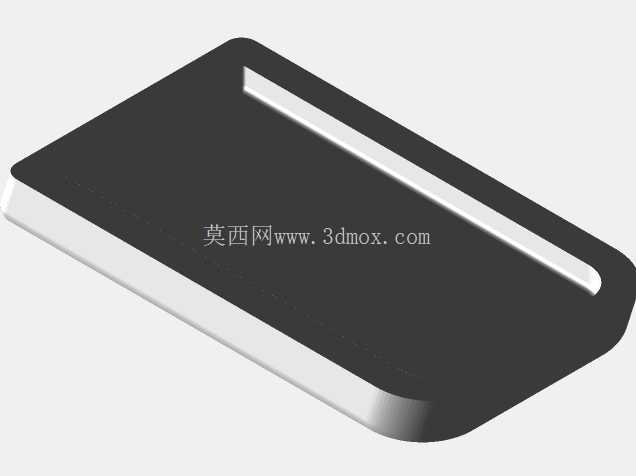

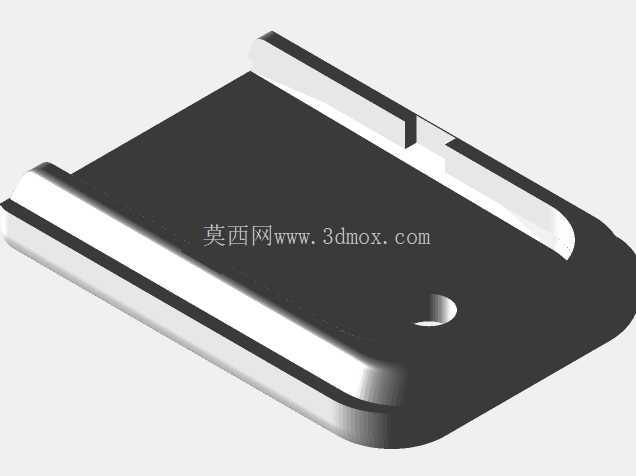

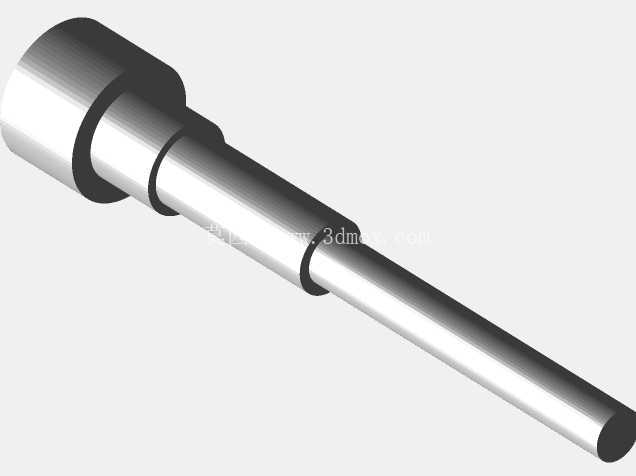

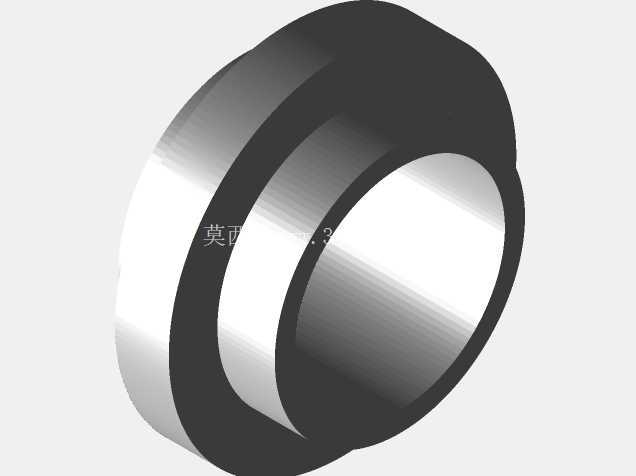

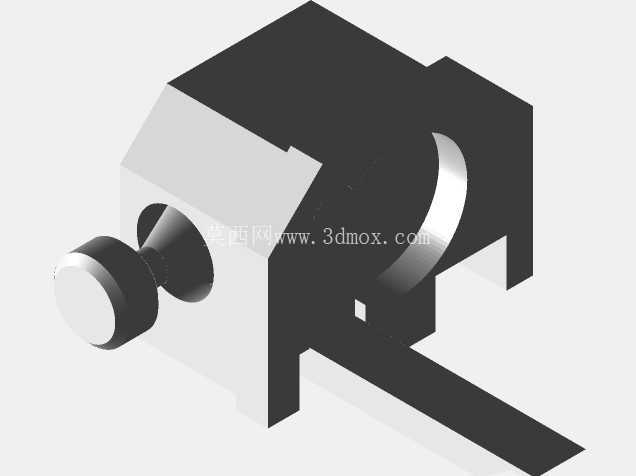

　　本次拆解建模的部件为格洛克G17手枪配套的弹匣底座扩展件，在实际战术应用场景中，这类部件主要服务于竞技射击、勤务携行两类使用需求，竞技场景下射手需要更快的弹匣更换速度，扩展式底座能够增大弹匣底部的握持受力面积，让射手在换弹时无需精准对准弹匣插口即可靠触感完成定位，缩短换弹动作的整体耗时；勤务携行场景下，加厚的底座能够抵消弹匣落地时的冲击能量，避免弹匣口部变形导致的供弹故障，同时底座边缘做的圆弧过渡处理，能够减少携行时对枪套、装具面料的磨损，避免勾挂衣物影响出枪速度。

　　从功能特性来看，该部件采用全包式卡扣结构，内侧设置两道对称的定位凸筋，安装时对准弹匣本体底部的卡槽推入即可完成锁定，无需额外螺丝或者销钉固定，拆卸时用指尖按压卡扣锁止位即可向下拔出，日常维护时可以快速拆解清理进入底座缝隙的泥沙、火药残渣，避免长期积垢导致弹匣插拔卡滞。设计阶段首先要匹配G17标准弹匣的底部外形轮廓，底座的内型腔尺寸完全贴合弹匣底部的注塑外壳轮廓，单边配合间隙控制在0.1mm以内，既保证安装后不会出现旷量晃动，又不会因为间隙过小导致低温环境下塑料件收缩出现安装卡滞；底座的外侧握持面做了1.5mm深度的内凹弧度，完全贴合射手指尖的自然弯曲形态，换弹时手指搭在底座底部能够获得足够的摩擦力，即使戴战术手套操作也不会出现打滑情况。

　　外形尺寸方面，该部件整体长度比标准弹匣底座宽出12mm，两侧突出的边缘刚好对应射手手掌的小鱼际位置，握持时能够给手部提供额外的支撑点，连续射击时能够更好地控制枪口上跳幅度；底座的底部厚度为3mm，采用等壁厚设计，避免注塑成型时出现缩痕、翘曲等缺陷，底部边缘做了R2的圆角处理，跌落时能够分散冲击力，不会因为应力集中出现开裂。安装边界上需要注意，该底座安装后会让弹匣整体高度增加8mm，在适配枪套时需要确认枪套的弹匣仓深度是否足够，避免出现弹匣无法完全插入枪套的情况；同时底座的前端突出部分距离扳机护圈的距离为15mm，不会影响扳机操作，也不会在据枪时干扰握持手的手指位置。

　　结构设计上还在底座内部预留了2g的配重安装腔，用户可以根据自身的握持手感需求添加铅粒或者钨粉配重，调整整枪的重心位置，让枪口在快速指向时更加稳定；底座的表面做了细晒纹处理，既能够减少日常使用中的划痕残留，又能够提升握持时的摩擦力，不会因为手心出汗导致操作打滑。在实际加工验证阶段，该结构如果采用注塑工艺生产，进胶点设置在底座内侧的隐蔽位置，不会影响外观面的平整度，脱模斜度设置为1.5度，能够保证量产时的脱模顺畅率，不会出现粘模导致的零件缺料问题；如果采用3D打印工艺制作，壁厚设置能够满足FDM工艺的最小打印壁厚要求，不需要额外添加支撑结构即可完成打印，打印完成后仅需简单去除毛刺即可直接安装使用。从结构可靠性角度出发，卡扣的锁止深度设置为1.2mm，经过反复插拔测试，在1000次插拔循环后卡扣的变形量小于0.05mm，不会出现锁止失效导致的弹匣脱落问题；底座的边角位置全部做了倒钝处理，没有尖锐棱角，日常携行和操作时不会划伤手部或者装具。
