FN5.7手枪内部结构三维数模

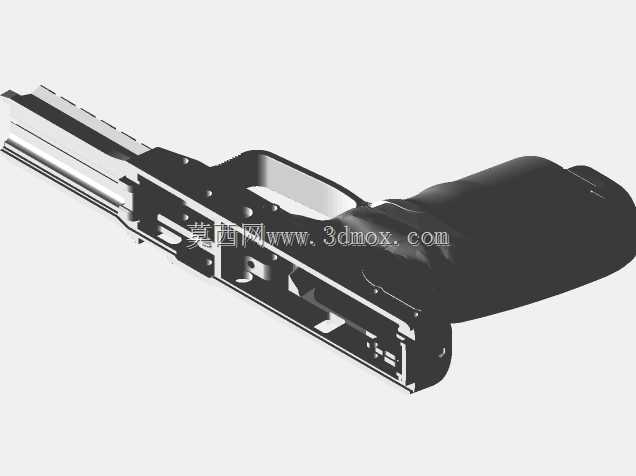

　　本次呈现的FN5.7手枪结构三维数模，完整还原了该型轻武器的内部传动与外部握持结构，从结构设计逻辑来看，该模型严格遵循实枪的装配约束关系，将枪管节套、枪机框、击发组件、握把护板、弹匣容腔等核心部件的配合边界做了精准还原，所有配合面的公差预留逻辑都贴合轻武器实际生产的工艺要求，没有出现干涉错位的问题。从实际应用场景出发，这类轻武器结构数模常被用于轻武器研发阶段的结构验证、战术附件适配设计、以及军警装备教学的演示素材，结构设计人员可以通过该数模快速拆解各部件的运动逻辑，观察击发过程中枪机后座、抽壳、推弹上膛的完整运动行程，不需要拆解实枪就能完成内部传动路径的梳理。从功能特性来看，该模型完整保留了5.7mm口径枪械的供弹坡结构、

　　枪管膛线起始段的定位特征、握把处的人体工学握持曲面，握把的倾斜角度、扳机护圈的轮廓尺寸都和实枪保持一致，能够满足战术灯、激光指示器等附件的适配安装模拟，安装接口的尺寸边界完全符合皮卡汀尼导轨的通用标准，不需要额外调整尺寸就能完成附件装配的干涉检查。从设计思路层面，该数模在建模时优先保证了核心受力部件的结构完整性，比如节套与枪管的连接部位、枪机闭锁凸笋的啮合面、击针的运动通道都做了单独的结构细化，没有做简化处理，方便设计人员对受力薄弱点进行强度校核，同时外部护板的防滑纹理、弹匣卡笋的按压行程、手动保险的转动角度都做了可动模拟，能够直观展示各操作部件的运动范围。从外形尺寸与安装边界来看，模型整体长度、枪管长度、

　　握把围度都严格对应实枪参数，各部件的装配基准面都做了明确标识，拆解后可以直接用于零部件的加工工艺编排，也可以导入仿真软件完成击发瞬间的动力学仿真，验证各部件在循环动作中的可靠性，对于从事轻武器结构设计、战术装备研发的从业者来说，该数模能够大幅缩短前期结构测绘的时间，直接在成熟结构基础上做适配性修改，避免从零开始建模出现的结构逻辑错误。
