CA6140车床开合螺母操纵支架钣金结构

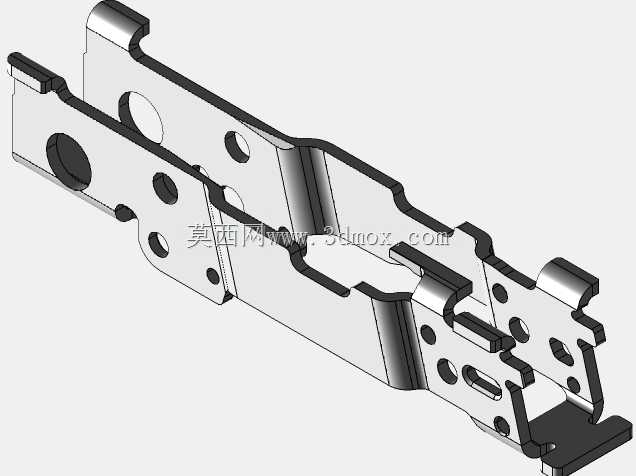

　　该钣金支架属于CA6140普通车床溜板箱操纵机构中的关键支撑件，配套安装在溜板箱外侧操纵杆联动区域，主要作用是承载开合螺母手柄的拨叉转轴、限位销钉与复位弹簧组件，当操作人员扳动开合螺母手柄控制丝杠与螺母啮合脱开时，支架为整套联动杆件提供刚性安装基准，同时约束拨叉的摆动行程，避免开合螺母啮合错位导致丝杠磨损、车削螺纹乱扣。从结构设计逻辑来看，零件采用薄钢板冲压折弯成型，整体为长条形对称布局，两端预留同轴的半圆折弯轴孔位，用于穿装操纵手柄转轴，折弯边翻边高度经过强化处理，相比平板冲压件抗扭刚度提升明显，在手柄反复扳动的交变载荷下不会出现板面翘曲变形。板面分布多组不同孔径的圆孔与长圆槽：大直径圆孔为转轴避让孔，

　　保证手柄转轴转动时不与支架发生运动干涉；中小直径孔分别用于固定拨叉限位块、安装弹簧挂销、穿装锁紧螺钉；长圆槽则提供安装位置微调余量，装配时可调整拨叉与开合螺母滑块的对中精度，补偿钣金件折弯公差带来的位置偏差。支架中段的异形缺口是开合螺母拨杆的运动避让空间，缺口边缘做了折弯加强处理，既避免拨杆摆动过程中剐蹭支架，又通过翻边提升缺口区域的结构强度，防止长期受力后缺口边缘撕裂。零件两端的异形卡位轮廓直接卡入溜板箱箱体的预设定位槽内，安装时无需额外工装定位即可快速对齐安装孔位，降低车间装配难度。外形尺寸适配CA6140溜板箱外侧安装腔的边界，整体长度覆盖操纵机构两个转轴的中心距，折弯高度控制在溜板箱护罩内部空间范围内，不会与外部导轨护板、

　　进给手轮发生干涉。建模过程中完整还原了钣金折弯系数、冲孔切口、翻边高度等工艺特征，可直接用于冲压工艺编制、机床备件测绘复刻，也可作为普通车床操纵机构教学演示的三维参考样例，帮助维修人员理解开合螺母联动的支撑逻辑，在设备大修时快速匹配替换磨损变形的老旧支架，恢复车床螺纹加工的操纵精度。
