EDS205Din导轨式非网管工业以太网交换机

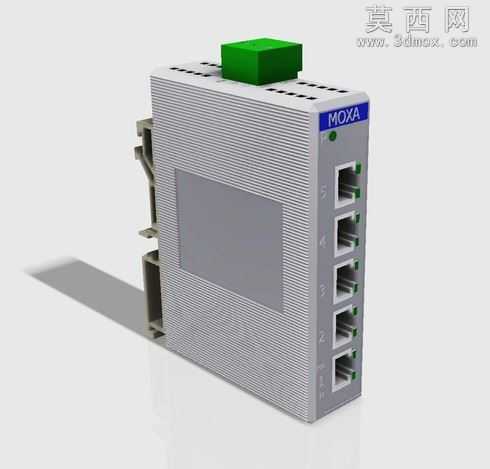

本模型为导轨安装式非网管工业以太网交换机的三维数字化模型，建模阶段严格参照实物的真实尺寸比例进行1:1还原，首先通过基础特征搭建出交换机的长方体主体外壳，外壳表面做了细密的竖向防滑纹理建模，还原工业级设备外壳的磨砂质感结构。正面区域精准排布五个RJ45网络接口的安装位，每个接口内部的弹片、引脚结构都做了细节建模，接口旁的状态指示灯预留位也按照实物布局逐一对应，接口上方的品牌标识区域做了凹陷的铭牌位建模，还原品牌标识的安装结构。设备顶部的绿色接线端子模块单独建模，端子上的接线孔位、固定卡扣结构都做了精细化还原，匹配工业设备电源接线的真实结构。设备侧面的DIN导轨卡扣结构是建模的重点部分，卡扣的弹性卡位、固定卡槽、锁紧凸起都按照真实导轨安装的机械结构进行还原，确保模型能够直观展示导轨安装的配合逻辑。材质渲染阶段，主体外壳采用哑光灰色金属漆材质，调整材质的粗糙度参数还原工业铝合金外壳的磨砂质感，顶部接线端子采用亮面绿色工程塑料材质，和主体灰色形成清晰的视觉区分，网络接口内部的金属弹片采用高反光的金属铜材质，接口旁的指示灯采用半透明的PC材质，模拟指示灯透光的视觉效果，品牌标识区域采用蓝色底白色字的丝印材质，还原实物的品牌标识效果。设计思路上，模型优先还原工业交换机的核心结构特征，重点突出导轨安装的适配结构、多网口的布局特征、工业级外壳的防护结构，省略不必要的内部电路板细节，在保证模型轻量化的同时，完整呈现设备的外部装配特征、安装接口特征，能够直观展示该款工业交换机的外观形态、安装方式、接口布局，可用于工业自动化场景的布局演示、设备装配模拟、工业通讯系统的三维方案展示使用，模型的结构精度能够满足工业场景的可视化展示需求，各部件的装配关系清晰，可拆分展示不同结构模块的形态。
