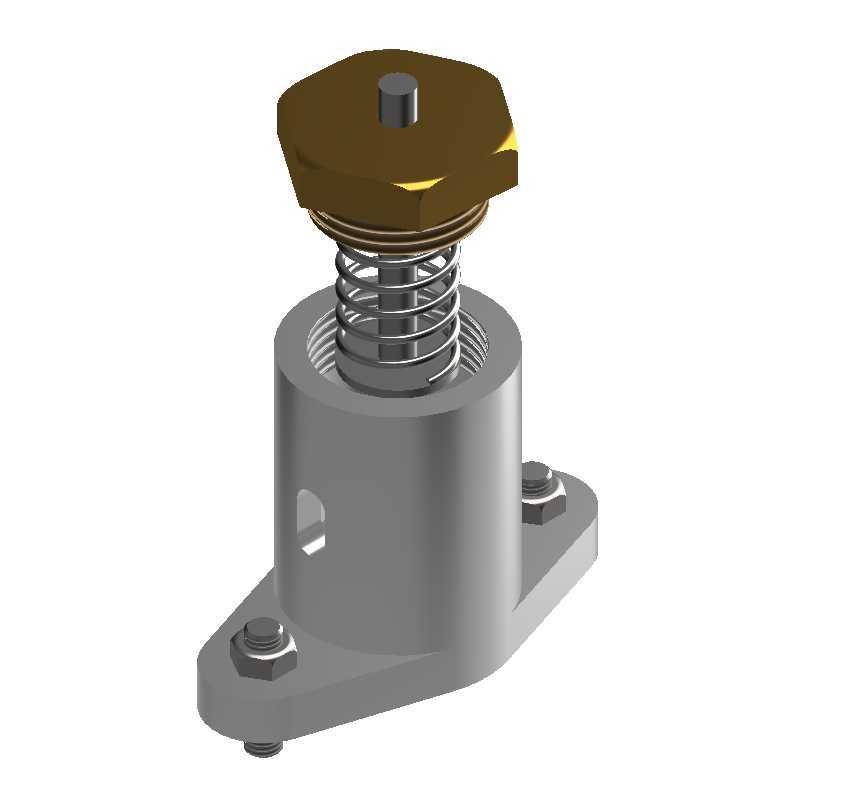

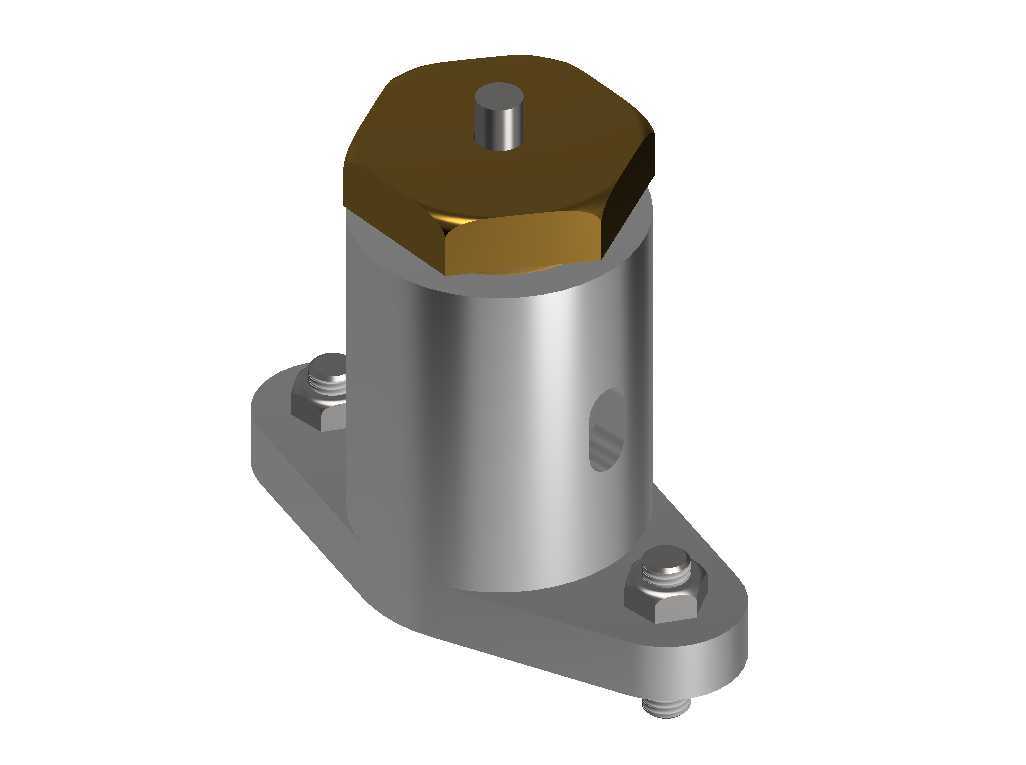

在各类需要持续弹性预紧、恒力抵接的机械结构场景里,这类弹簧加载组件是非常常见的功能单元,小到通讯设备的触点抵接结构、工装夹具的柔性压紧模块,大到自动化产线的缓冲限位单元、小型动力装置的张紧结构,都能看到同原理构件的应用。不同于普通外露式弹簧结构,这款加载组件采用全封闭筒式壳体设计,核心的弹簧储能部件完全容纳在金属筒身内部,能避免车间环境里的金属切屑、粉尘、切削液侵入弹簧配合间隙,从根源上减少弹簧卡滞、锈蚀失效的问题,在机加工工装、户外通讯设备这类工况相对复杂的场景里,这种封闭结构的维护周期比外露弹簧结构长三倍以上。

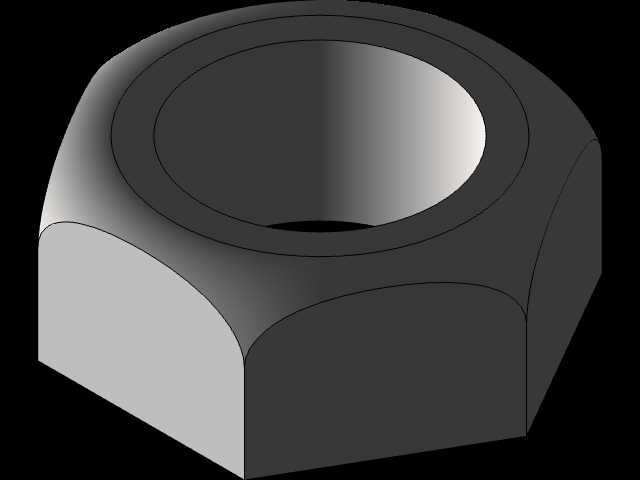

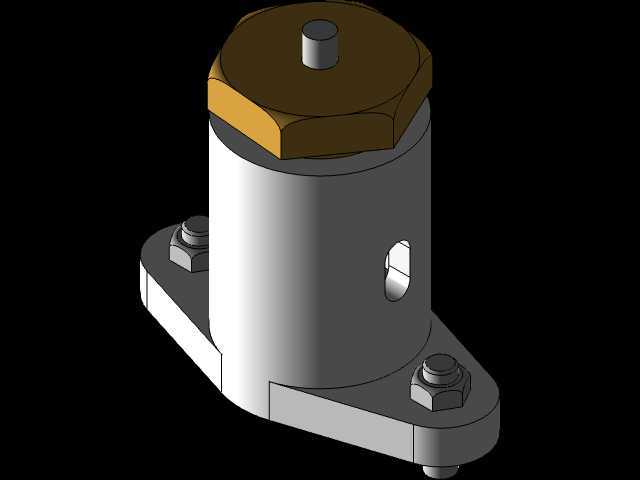

从结构设计逻辑来看,组件顶部采用六角端盖结构,既可以通过标准扳手拧动调整端盖旋入深度,以此改变内部弹簧的预压缩量,实现输出顶紧力的线性调节,六角结构的棱角也能在调整到位后配合止动螺钉实现防松,避免设备运行过程中振动导致预紧力漂移。顶部伸出的圆柱形顶杆是力的输出端,杆身和端盖中心的导向孔采用小间隙配合,配合长度达到杆径的1.5倍,能保证顶杆伸出、回缩过程中不会出现偏摆,顶出力的方向始终和安装法兰面保持垂直,不会出现侧向分力磨损失效的问题。筒身侧面开设的径向小孔是工艺排气孔,当顶杆往复运动压缩筒内空气时,气体会从这个小孔及时排出,避免形成气阻导致顶杆动作卡滞,这个小孔的直径控制在2mm以内,既满足排气需求,又能阻挡大颗粒杂质进入筒内。

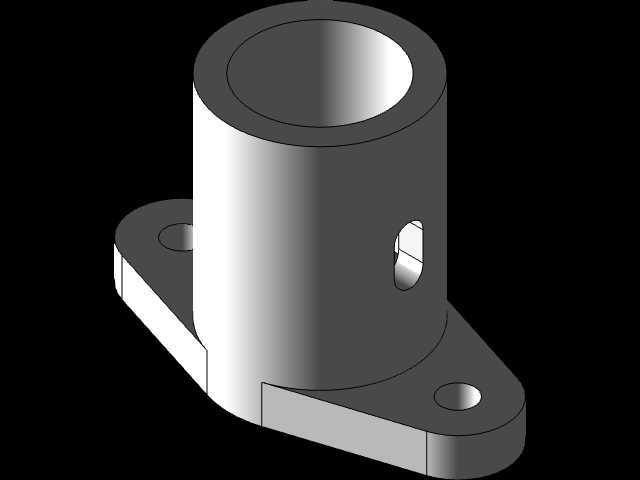

底部的安装法兰采用菱形双耳结构,两个安装孔分布在筒身两侧的对角位置,相比圆形三孔法兰,这种结构占用的安装空间更小,只需要两个螺栓就能完成固定,在安装空间局促的小型设备内部优势非常明显。安装法兰的底面经过精铣加工,平面度控制在0.02mm以内,安装时能和设备安装基面完全贴合,保证筒身的垂直度,不会因为安装面倾斜导致顶杆偏磨。法兰上的安装孔采用沉孔设计,固定螺栓的头部能完全沉入沉孔内,不会突出法兰底面,避免螺栓头部和安装基面干涉,同时也能让法兰面和基面完全贴合,保证安装刚性。

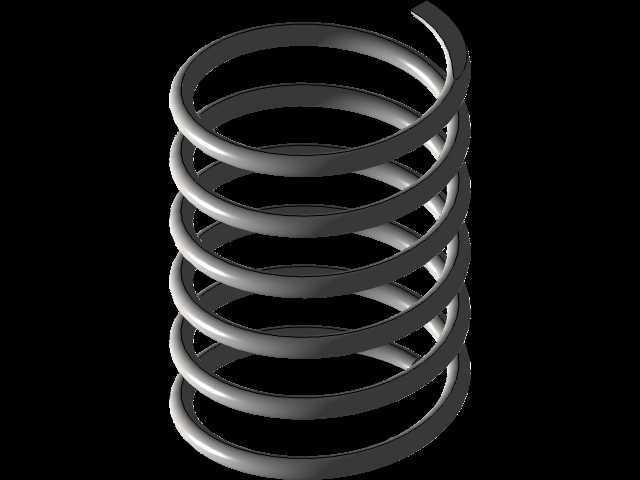

实际选型使用时需要注意几个安装边界:首先是安装基面的平面度不能低于0.05mm,否则强行拧紧固定螺栓会导致法兰变形,连带筒身变形挤压内部顶杆,出现动作卡滞的问题;其次是顶杆的端部抵接面最好做淬火处理,硬度达到HRC40以上,避免长期往复顶紧出现接触面凹陷,导致预紧力出现偏差;调整预紧力的时候,不能将端盖完全拧死,必须保留至少两圈的调节余量,避免弹簧被完全压并失去弹性,同时也能防止弹簧长期处于极限压缩状态出现塑性变形,缩短使用寿命。筒身内部的弹簧采用两端并紧磨平的工艺处理,弹簧两端和端盖、顶杆底座的接触面积更大,力的传递更均匀,不会出现弹簧偏斜导致的侧磨问题。
这类组件在通讯类设备里常用来做天线接头的持续抵紧,保证信号传输的接触稳定性,不会因为设备振动出现接头松动信号中断的问题;在工装夹具领域,这类组件可以作为柔性压紧单元,用来固定薄壁类工件,避免刚性压头压伤工件表面,同时能补偿工件的尺寸公差,保证不同厚度的工件都能获得稳定的压紧力;在小型自动化设备里,这类组件还可以作为缓冲限位单元,在运动部件到达行程终点时提供柔性缓冲,避免刚性碰撞损坏设备部件。和市面上同类型的加载组件相比,这款结构的零件数量更少,总共只有端盖、筒身、顶杆、弹簧、安装螺栓五个主要零件,加工工艺性更好,端盖和筒身采用细牙螺纹连接,调节精度更高,每旋转一圈顶出力的变化量更小,能实现更精准的预紧力调整。
