大括号造型荣誉标识支撑构件

做结构设计快十二年，经手的异形支撑类构件没有一百也有八十，这次拿到的这个大括号造型支撑件，第一眼就知道是用在荣誉展示、标识固定场景的专用构件，和普通的平直支架、L型角码完全不是一个设计逻辑。先从实际应用场景说，这类构件最常出现在企业荣誉墙、展厅标识系统、产品展示架的侧边固定位，用来承托亚克力荣誉标牌、金属字标识或者薄型展示面板，替代传统的外露螺丝或者平直支架，把固定功能和装饰性整合到一起，不会破坏展示面的整体视觉协调性。

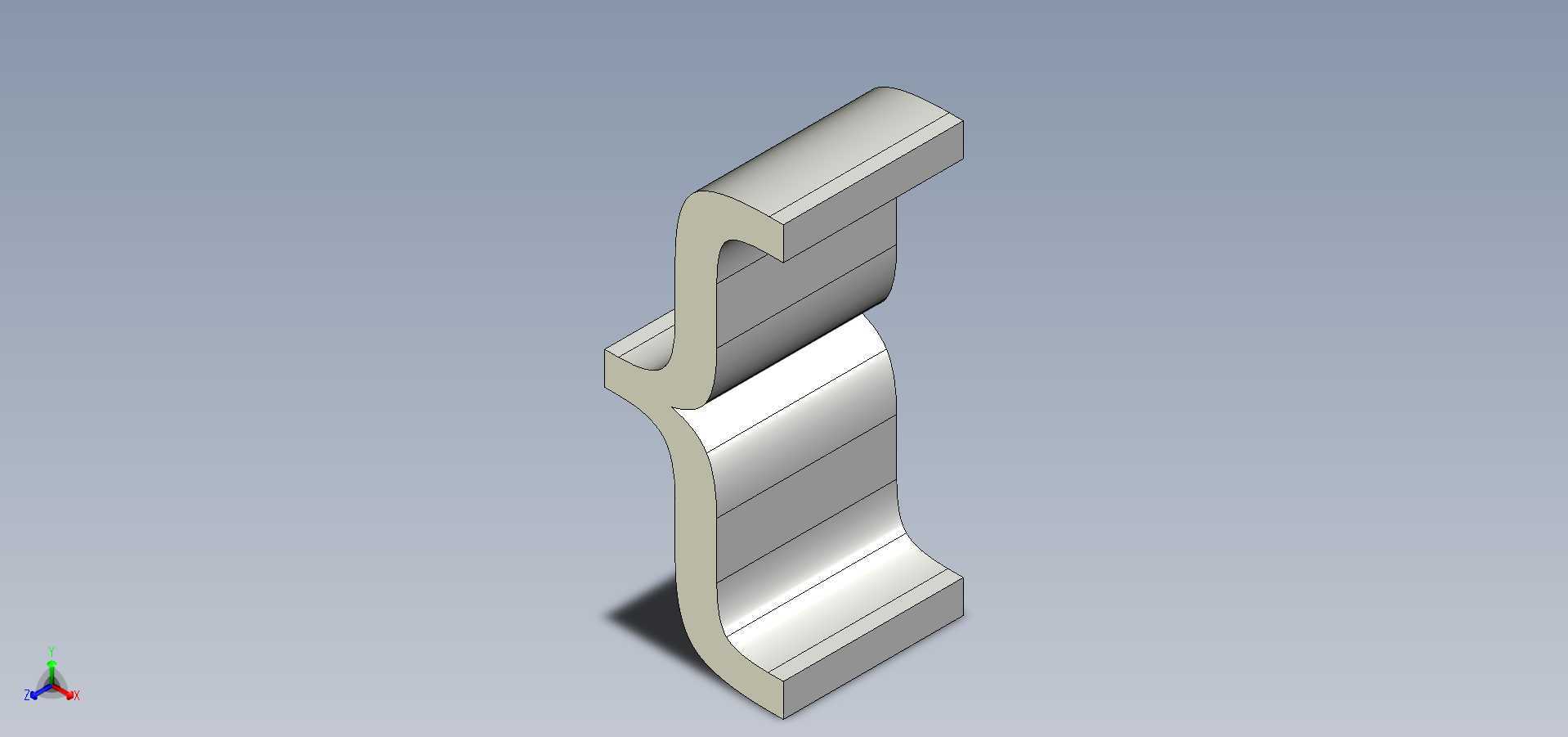

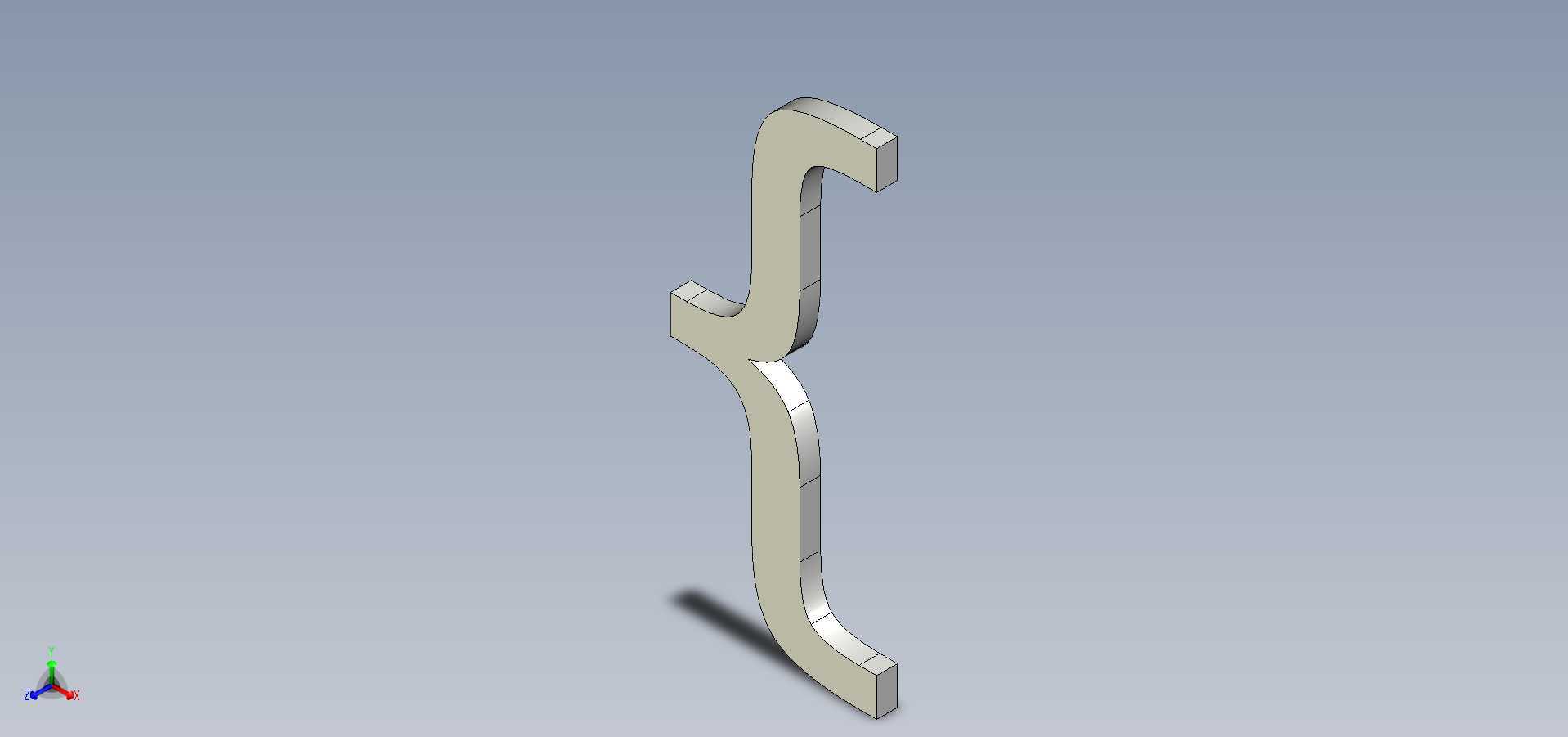

从功能特性上拆解，这个构件的核心作用有两个，第一是结构承托，整个构件的轮廓完全贴合大括号的书写形态，上下两个向外延伸的弯折段就是主要的受力支点，安装时两个支点分别贴合被固定件的背面和安装基面，中间的内凹弧段刚好留出避让空间，不会和被固定件背面的走线、凸起结构产生干涉；第二是视觉装饰，区别于常规工业支架的冰冷直角造型，流畅的曲线轮廓能和展示场景的文字、标识元素形成视觉呼应，不会在精致的展示面上出现突兀的工业构件痕迹。

说回设计思路，做这类异形支撑件的时候，最先要敲定的不是外形，而是安装边界的尺寸约束。首先要确认被承托物件的厚度，常规的亚克力荣誉标牌厚度多在3-8mm区间，金属标识牌厚度多在1-5mm，所以构件上贴合被固定件的弯折段宽度要控制在10-15mm，既保证足够的粘接或者螺丝固定接触面积，又不会超出标牌边缘露出构件本体。然后是安装基面的适配，不管是墙面安装还是展架板材安装，构件背面的贴合面要做完全的平面处理，不能有拔模斜度或者造型凸起，保证安装时能完全贴死基面，不会出现安装后翘边、受力不均的问题。

外形尺寸的设定上，这类构件没有统一的固定尺寸，要根据使用场景的标识大小做匹配，常规用于小型荣誉标牌的构件整体高度在80-120mm，整体厚度在2-3mm，材质多选304不锈钢或者铝合金做表面喷塑、拉丝处理，既保证足够的结构强度，承托1kg以内的标识标牌不会出现形变，又能控制整体重量，降低安装时的负重要求。中间的曲线过渡段不能做等宽设计，靠近上下两个受力支点的位置要做局部加厚，宽度比中间段宽2-3mm，避免长期受力后在弯折位置出现应力断裂，中间的内凹段可以适当收窄，在保证结构强度的前提下减少材料用量，同时让整体造型更轻盈。

安装边界的处理上，要提前预留安装孔位，两个支点位置各预留一个沉头孔，沉头深度要匹配所选螺丝的头部高度，保证安装后螺丝头部完全埋入构件内部，不会出现凸起刮蹭被固定件或者安装基面的问题。如果是采用粘接安装的场景，构件背面要做细磨砂处理，增加粘接剂的接触面积，提升粘接牢固度，避免长期使用后出现脱落。另外要注意构件的边缘处理，所有外露边缘都要做R0.5-R1mm的圆角倒钝，不能有锋利的毛刺或者锐边，避免安装或者后期维护时划伤操作人员，这也是展示类构件和纯工业结构件的细节区别，毕竟这类构件会出现在人员经常接触的公共展示区域，安全细节不能忽略。

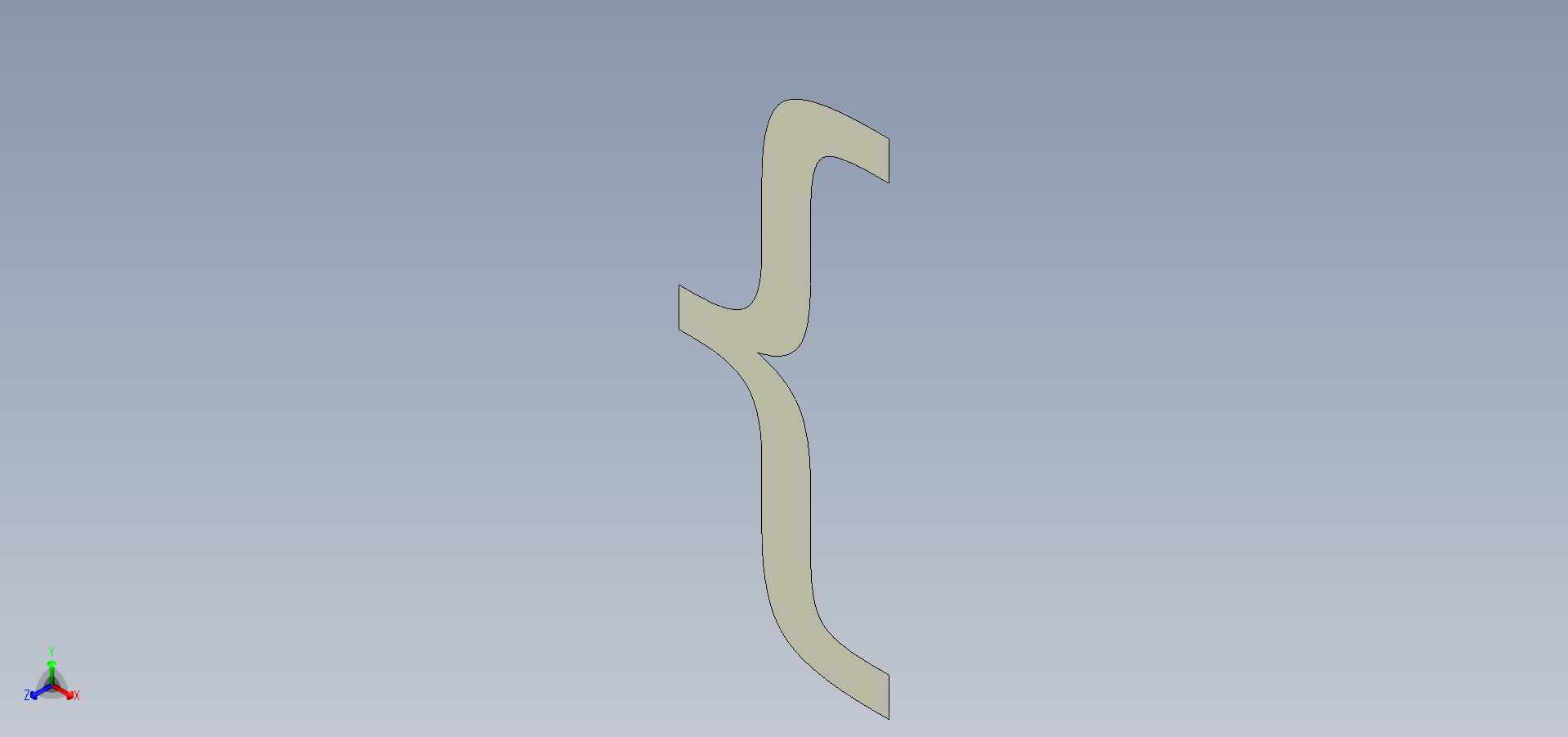

从建模逻辑来说，这类异形曲面构件不能用简单的拉伸命令一次成型，要先绘制大括号的轮廓草图，注意曲线的曲率要连续，不能出现生硬的折角，不然加工出来的构件会有明显的棱线，破坏整体的流畅感。绘制完轮廓后做等距加厚，加厚方向要朝向安装侧，保证外露面是完整的光滑曲面，然后再做安装孔的切除、边缘倒圆角处理，最后做结构强度的校核，模拟承托额定重量时的形变情况，把最大形变量控制在0.1mm以内，保证长期使用不会出现下垂、变形的问题。很多新手做这类装饰性支撑件的时候容易只关注外形好看，忽略受力点的强度补强，最后做出来的样品装上去没两个月就弯了，反而影响展示效果，这也是做结构设计必须平衡的点，不管外形多有设计感，首先要满足基本的功能使用要求，再谈装饰属性。
