嘉科米尼活塞式减压阀结构设计

　　这款活塞式减压阀主要面向民用给排水、中小型暖通空调系统的支路压力调节场景，在高层住宅二次供水分区、户内采暖水支路、小型商用供水系统中都有广泛应用，核心作用是将上游较高的管路静压稳定在下游设备可承受的压力区间，避免因管网压力波动导致的用水器具损坏、管路接头渗漏、采暖系统散热失衡等问题。从结构设计来看，阀体采用镀镍黄铜锻造成型，相比铸造黄铜阀体，锻压坯料的内部组织更致密，承压时的应力分布更均匀，能在长期带压工况下降低阀体砂眼渗漏的概率，表面镀镍层既可以提升阀体抗锈蚀能力，也能减少流体中杂质在阀体内壁的附着结垢。

　　阀体的接口采用Rp1/2内螺纹规格，属于民用管路系统中非常通用的连接尺寸，匹配常规4分通径的镀锌钢管、PPR转接头、紫铜管接头，安装时不需要额外定制异型转接头，能大幅降低现场施工的配件成本与安装耗时。产品的核心调压结构采用活塞式感应设计，相比膜片式减压阀，活塞结构的抗杂质卡滞能力更强，在水质硬度偏高、管路内存在少量金属碎屑或水垢杂质的工况下，活塞的金属密封副不会像橡胶膜片那样容易被杂质刺穿或卡滞失效，长期运行的稳定性更有优势。设计阶段针对流体通径做了流道优化，阀体内腔没有突兀的直角转折，流体从入口进入调压腔后会顺着平滑的弧面流向出口，能有效降低流体通过阀体时的压损，同时减少高速流体对阀体内壁的冲蚀，延长阀体的使用寿命。

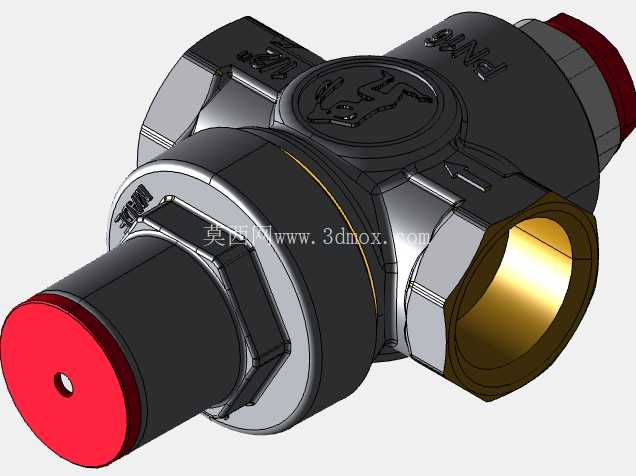

　　调压端的红色端盖采用硬质工程塑料材质，既可以保护内部的调压弹簧与调节螺杆不受外界灰尘、水汽的侵蚀，也能避免现场施工时金属工具磕碰调节结构导致的压力预设值偏移，端盖中心预留的小孔是调压操作的对位孔，现场调试时不需要完全拆卸端盖，使用对应规格的内六角工具即可穿过小孔调整调节螺杆，完成出口压力的设定，操作便捷性更高。从安装边界来看，这款减压阀的三个接口呈正交分布，水平方向为流体进出通道，垂直方向为调压结构端，安装时需要预留足够的操作空间，尤其是调压端正前方要预留不小于5cm的操作间隙，方便后期调试与维护时工具可以顺利对位；阀体本身的结构长度符合常规支路减压阀的安装尺寸，替换同通径的老旧减压阀时不需要改动现有管路的走向，直接替换即可完成安装。

　　产品的适用流体覆盖常温水、最高50℃的乙二醇水溶液以及压缩空气，除了水暖系统之外，也可以用在小型气动系统的支路减压场景，适配场景比较广泛。温度适用范围覆盖0到130℃的无冻结工况，在常规采暖水系统的运行温度区间内，阀体密封件不会出现过早老化失效的问题，最大工作压力可达16bar，完全满足民用建筑供水、采暖系统的管路压力等级要求，出口压力的调节区间覆盖1到5.5bar，可以根据下游用水器具的耐压需求灵活调整设定值，比如民用生活水支路通常调整到3bar左右，既能保证出水流量充足，也不会因为压力过高导致水龙头、热水器等器具的密封件过早损坏。在三维建模过程中，对阀体的锻压拔模角度、螺纹接口的配合公差、活塞腔的同轴度都做了精准还原，所有配合面的尺寸公差都按照机械加工的常规精度要求设定，模型可以直接用于管路系统的装配干涉检查，也可以作为水暖系统BIM建模的族库构件使用，帮助设计人员在方案阶段就提前核对管路安装空间，避免现场施工时出现阀体与周边管线、墙体的干涉问题。
