18000btu制冷量三风机吊顶式冷风机蒸发器

这款三风机结构的制冷蒸发器，核心应用场景集中在中小型商用冷藏库、恒温保鲜车间以及小型工业低温作业工位的冷端换热环节，作为压缩式制冷循环里的关键换热部件，它的核心作用是将节流降压后的低温低压制冷剂，通过管壁与翅片的导热作用，和流经设备表面的空气完成充分热交换，让空气降温后输送到目标空间，实现环境温度的精准控制。从实际工程选型的角度看，18000btu每小时的制冷量，刚好匹配30到40立方容积的0到4摄氏度保鲜库，或是15到20立方的-18摄氏度冷冻库的冷量需求，不会出现冷量过剩导致的压缩机频繁启停，也不会因为冷量不足造成库温不达标、食材或物料变质的问题。

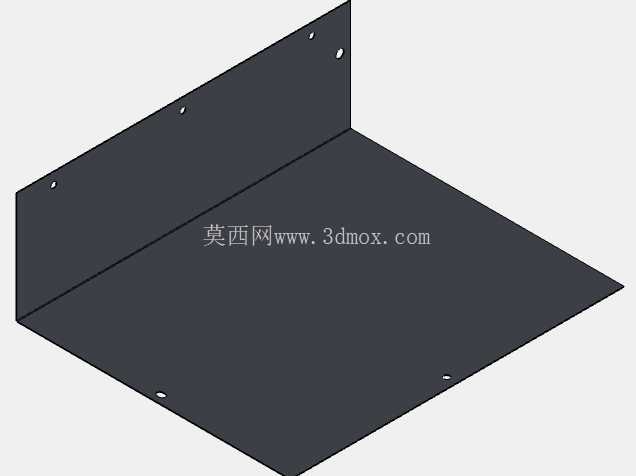

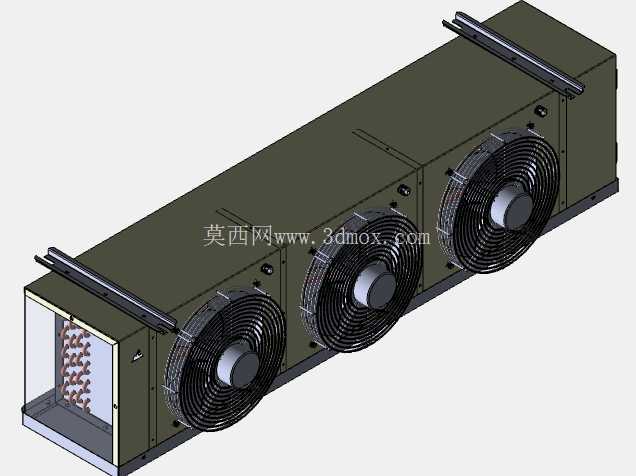

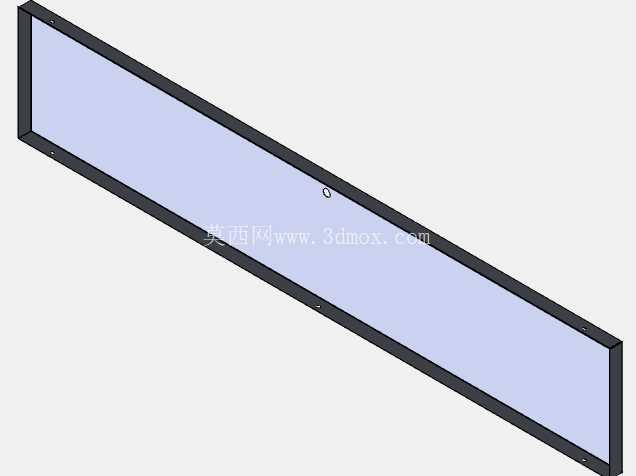

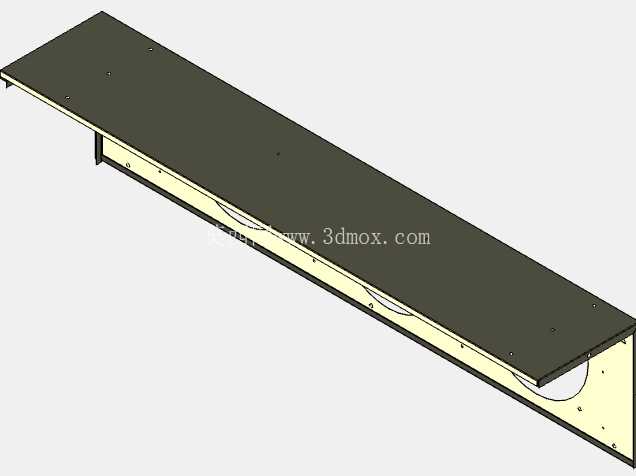

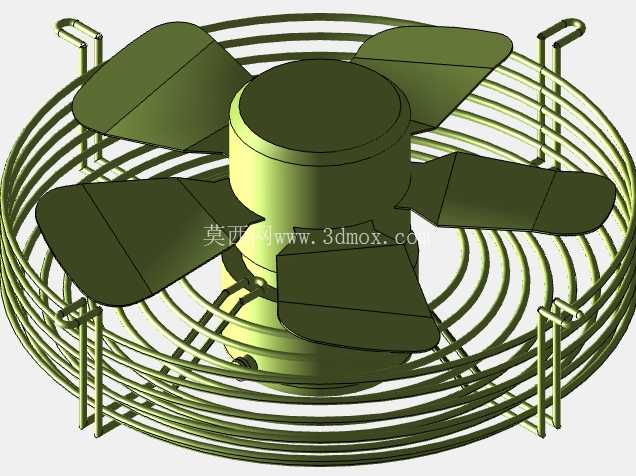

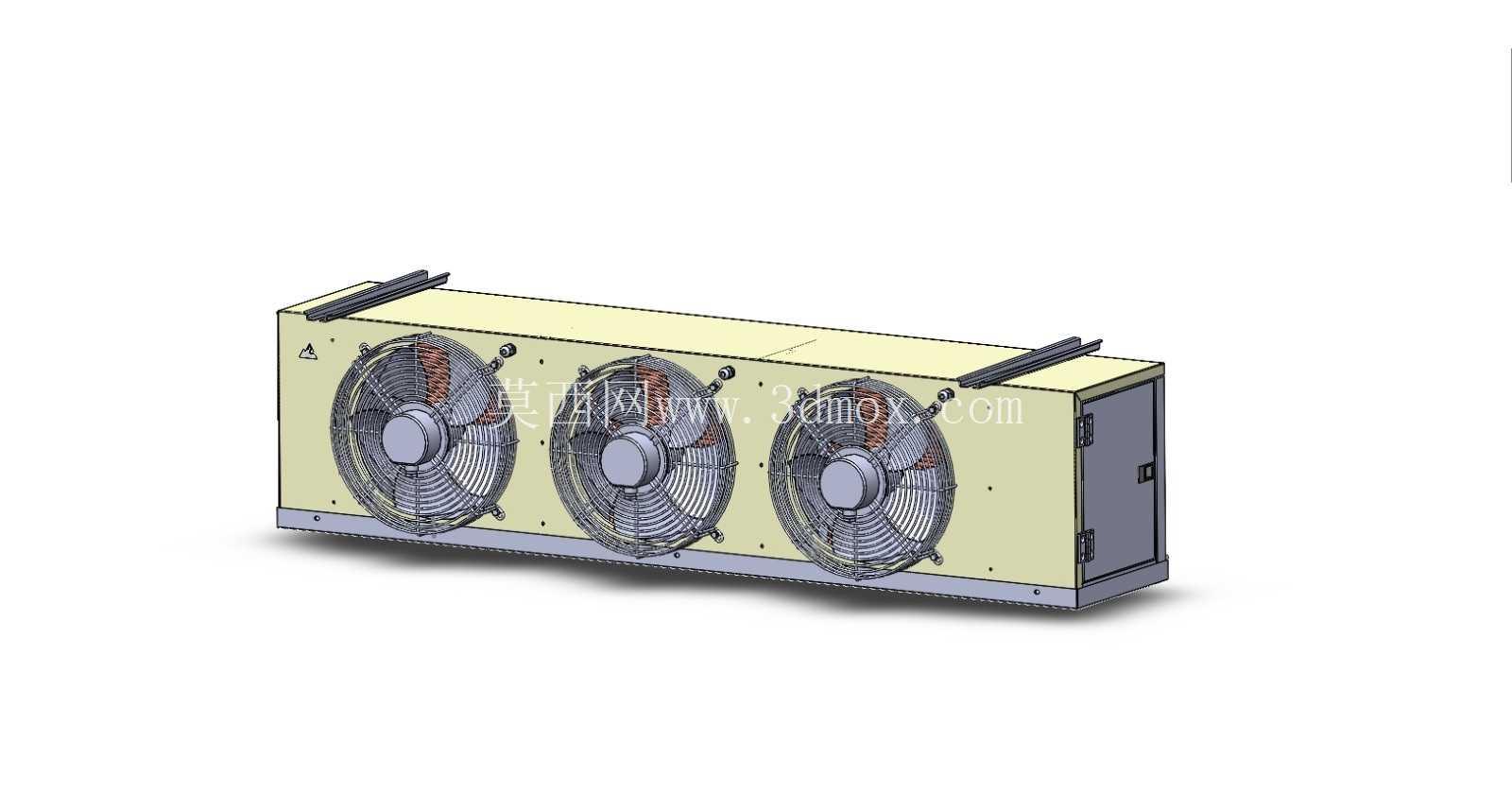

设计层面，这款蒸发器采用了长条形卧式吊顶结构，整体外壳采用钣金折弯拼接成型，外壳表面做了防锈喷塑处理，能适应冷库内高湿度的使用环境，避免长期使用出现外壳锈蚀掉屑污染存储物料的问题。设备正面横向排布三台轴流风机，风机外侧加装了金属防护网罩，既可以避免运维过程中人员误触转动的风叶造成安全事故，也能阻挡大体积杂物被吸入翅片间隙造成换热通道堵塞。每台风机的风圈都做了圆弧导边处理，能有效降低风机运行时的气流紊流噪音，同时提升风机的送风效率，让经过翅片冷却的空气能更均匀地输送到库内各个区域，减少库内的温度分层现象。

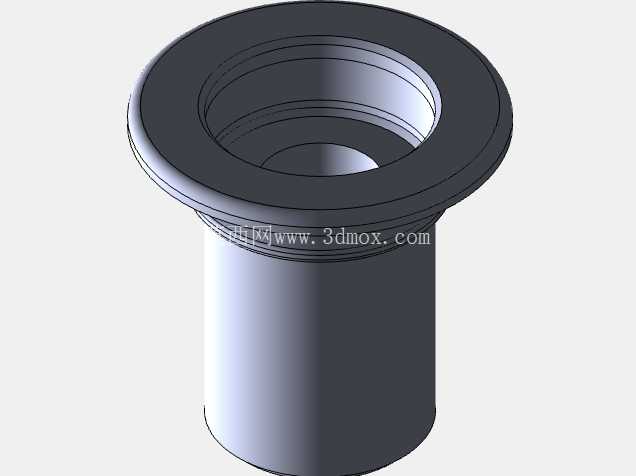

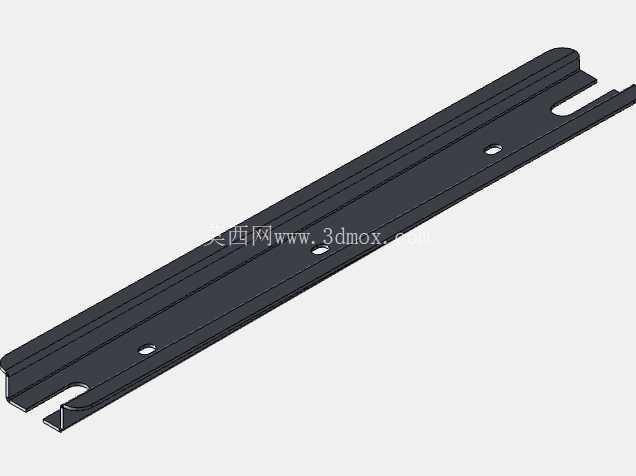

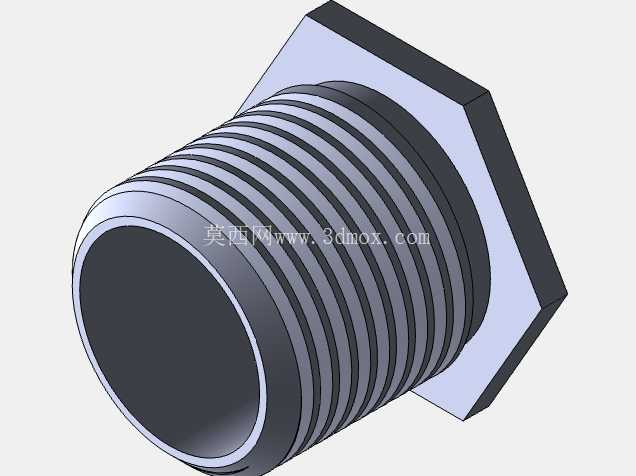

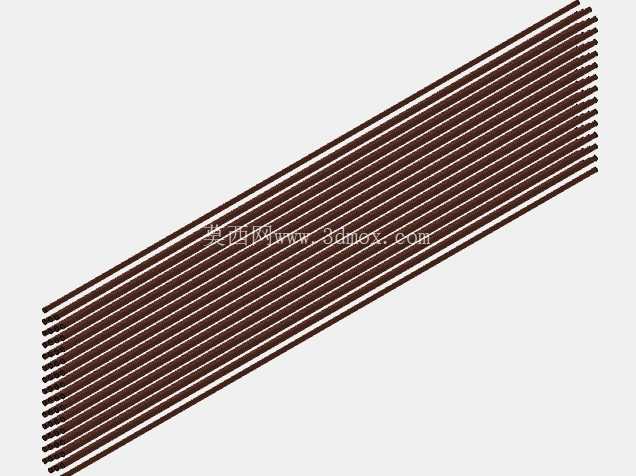

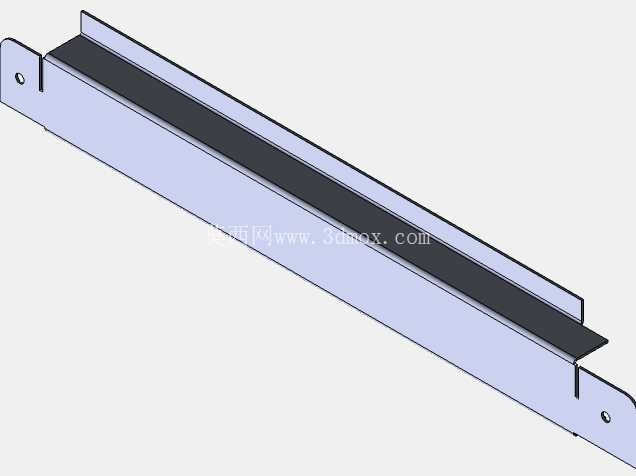

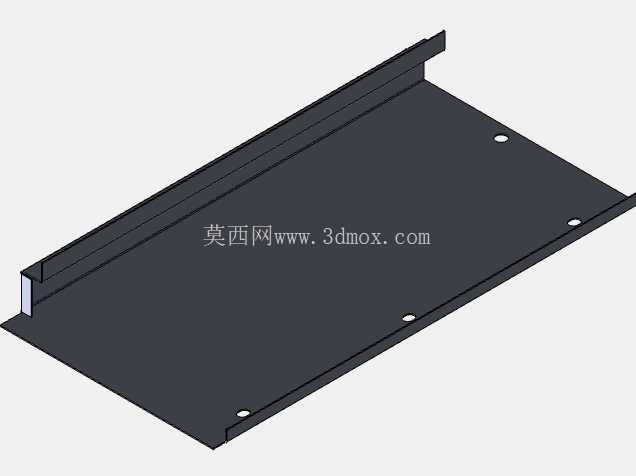

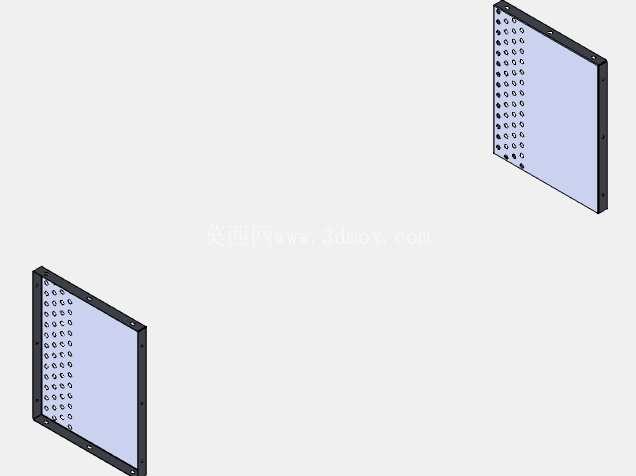

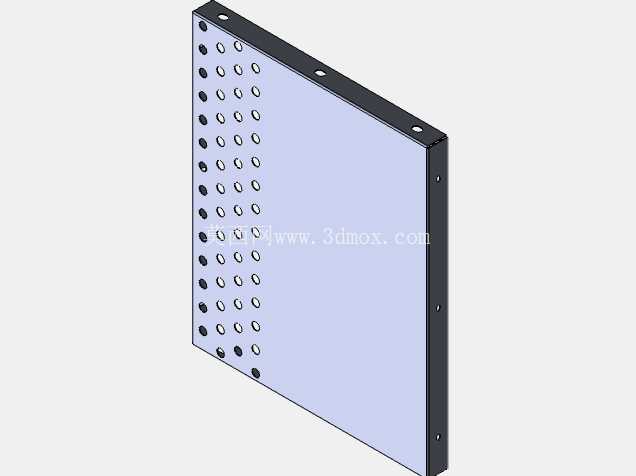

换热核心部分采用铜管串铝翅片的结构，铜管采用内螺纹设计，能增大制冷剂在管内流动时的换热接触面积，同时扰动管内制冷剂的流态，提升换热系数；铝翅片采用开窗式冲压结构，能切割空气流经翅片时形成的边界层，进一步提升空气侧的换热效率，在相同换热面积下，这种结构的换热能力比平翅片结构高出20%左右。设备顶部预留了吊装固定位，安装时可以直接通过吊杆固定在库体顶板下方，不需要额外占用地面存储空间，对于寸土寸金的商用冷库来说，这种安装方式能最大化提升库内的有效使用容积。设备侧面预留了制冷剂管路接口和冷凝水排水接口，管路接口的位置做了加强钣金处理，避免安装时管路焊接受力造成接口变形泄漏，排水接口采用倾斜式设计，能让化霜产生的冷凝水顺利排出设备外部，不会出现积水在设备内部结冰、影响换热效果或是滋生细菌的问题。

从安装边界来看，设备吊装时需要和库顶预留至少150mm的安装间隙，方便后期管路连接和设备检修；设备背部距离墙面需要预留至少300mm的回风空间，保证风机进风顺畅，避免出现回风短路导致换热效率下降；设备下方的送风区域不要堆放过高的货物，要预留至少500mm的送风距离，让冷却后的空气能顺利循环到库内各个角落。设备的电控接线端设置在侧面的独立电气盒内，化霜加热管的接线、风机的接线都集中在电气盒内，接线时可以直接对应端子标识连接，现场安装的接线效率更高，也能避免接线裸露在高湿环境下出现绝缘老化短路的问题。

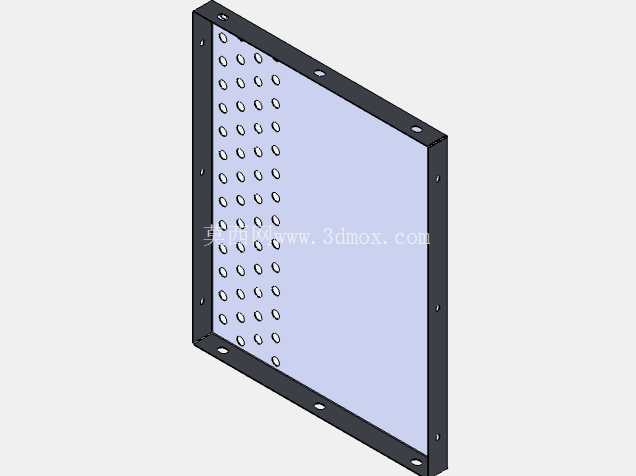

在实际运维层面，这款蒸发器的翅片间距做了差异化设计，针对保鲜库使用场景采用了较密的翅片间距，针对冷冻库使用场景可以更换为宽翅片结构，避免化霜不及时导致翅片间隙被霜层堵死，影响送风效果。风机采用了免维护的滚珠轴承结构，在低温环境下长期运行不需要额外加注润滑脂，能降低后期的运维成本。设备整体的结构做了模块化设计，风机、换热芯体、外壳都可以单独拆卸更换，如果后期某一部件出现故障，不需要整体更换设备，只需要更换对应故障部件即可，能大幅降低用户的后期使用成本。在三维建模过程中，这款模型完整还原了设备的钣金拼接结构、风机安装位置、管路接口尺寸、吊装固定位的开孔参数，结构设计人员在做冷库整体布局设计时，可以直接调用这款模型进行管路排布、吊装位置校核、送风距离模拟，能有效减少现场安装时出现的尺寸干涉问题，提升冷库项目的设计落地效率。
