菱形网格增材制造专用换热装置

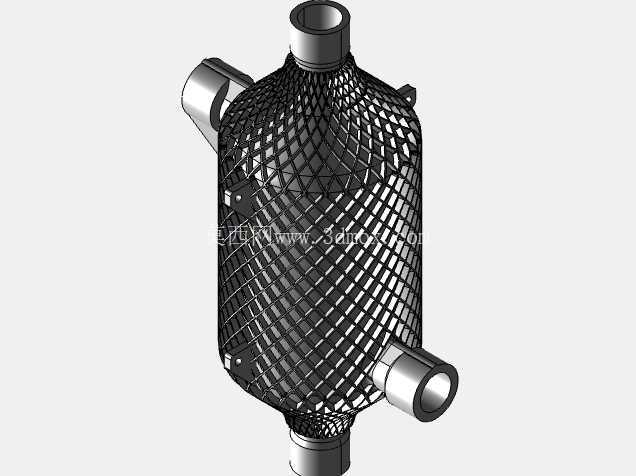

这款换热装置的结构设计完全围绕增材制造工艺特性展开，区别于传统管壳式换热器的拼接组装结构，整体采用一体化成型思路，外壳的菱形镂空网格结构并非单纯的外观设计，而是兼顾减重、承压与散热效率的功能结构。在军工特种装备的换热场景中，设备自重、空间占用与换热效率的平衡一直是设计难点，传统焊接成型的换热器受限于工艺，外壳多为实心金属壁面，不仅自重偏大，壁面的换热冗余量也无法得到有效利用，而这款菱形网格结构在保证壳体承压能力满足工况要求的前提下，大幅削减了非必要的实体材料占比，同时网格结构增大了壳体与外部空气的接触面积，能够辅助散出部分热量，提升整体换热效率。

从实际用途来看，该装置针对小空间内的流体热交换场景设计，四个接口分别对应冷热流体的进出通路，内部流道采用随形设计，配合增材制造工艺可以实现传统机加工无法做出的复杂扰流结构，让冷热流体在腔体内充分完成热量传递，避免传统换热器内部流道存在的流动死区问题。设计过程中首先明确了安装边界的约束条件，上下轴向布置的两个接口为同轴线设计，侧方两个接口呈垂直角度分布，安装时可以直接对接对应管路，不需要额外加装转向接头，减少管路连接的泄漏点。整体外形为类圆柱回转体结构，最大外径处的网格结构做了等强度过渡，靠近接口位置的网格密度逐步提升，匹配接口位置的应力集中特性，避免承压工况下结构出现形变。

在功能特性层面，菱形网格的每个单元都经过力学仿真校核，网格筋条的宽度、交叉角度都经过多轮迭代优化，既能够承受内部流体的工作压力，也可以承受外部管路连接时的装配应力，不会因为镂空结构出现刚度不足的问题。不同于传统换热器需要单独制作外壳、内胆、折流板再进行焊接组装，这款装置采用激光粉末床熔融工艺一次成型，没有焊缝带来的腐蚀风险与强度短板，合金材质的选用也适配特种工况下的介质兼容性要求，能够在复杂介质环境下长期稳定工作。面向制造的设计思路贯穿整个建模过程，所有结构的成型角度都经过增材制造工艺性校验，不需要添加过多支撑结构就可以完成打印，减少后期支撑去除的工作量，同时避免支撑残留对内部流道表面质量的影响。内部流道的截面变化做了平滑过渡处理，减少流体流动过程中的阻力损失，让流体在腔体内保持稳定的流动状态，提升热交换的均匀性，避免局部过热或者过冷的问题。在安装适配性上，接口的尺寸采用通用管路对接标准，不需要定制特殊规格的连接件就可以完成装配，整体的重心沿上下接口轴线分布，安装后不会出现偏载应力，适合在空间紧凑、对设备自重有严格要求的特种装备场景中使用，比如机载、车载的小型换热系统，既能够满足换热功率要求，也能严格控制设备的整体重量与占用空间。
