12V4Ah铅酸备用储能蓄电池结构

　　这款12伏4安时的铅酸蓄电池，在民用与工业弱电系统里是出镜率极高的备用储能部件，日常做结构设计时经常会碰到需要给这类电池预留安装位的场景，建模时需要把实际安装的边界条件全部考虑到位，不能只做个外观方块应付装配。从实际应用场景来看，这类小容量阀控铅酸电池最常出现在入户安防报警主机、小型火灾报警控制器、门禁系统后备供电模块、家用UPS小功率备用回路里，部分小型光伏离网照明系统的储能端也会选用同规格产品，核心作用就是在主供电回路失压、断电的工况下，持续给后端负载提供稳定的直流供电，保证安防报警类设备不会因为市电中断失去防护能力，避免出现火情、非法入侵时设备离线的问题。

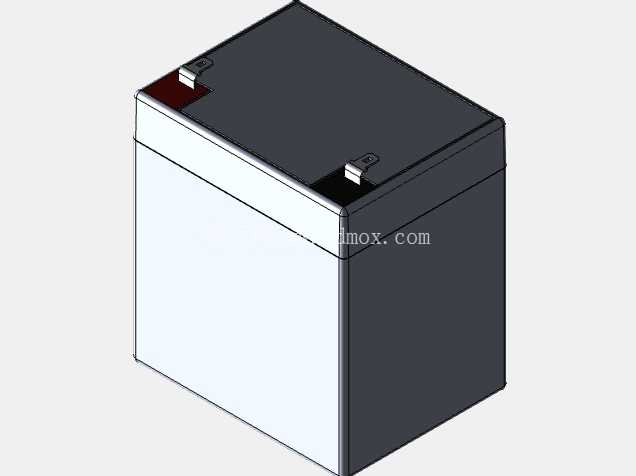

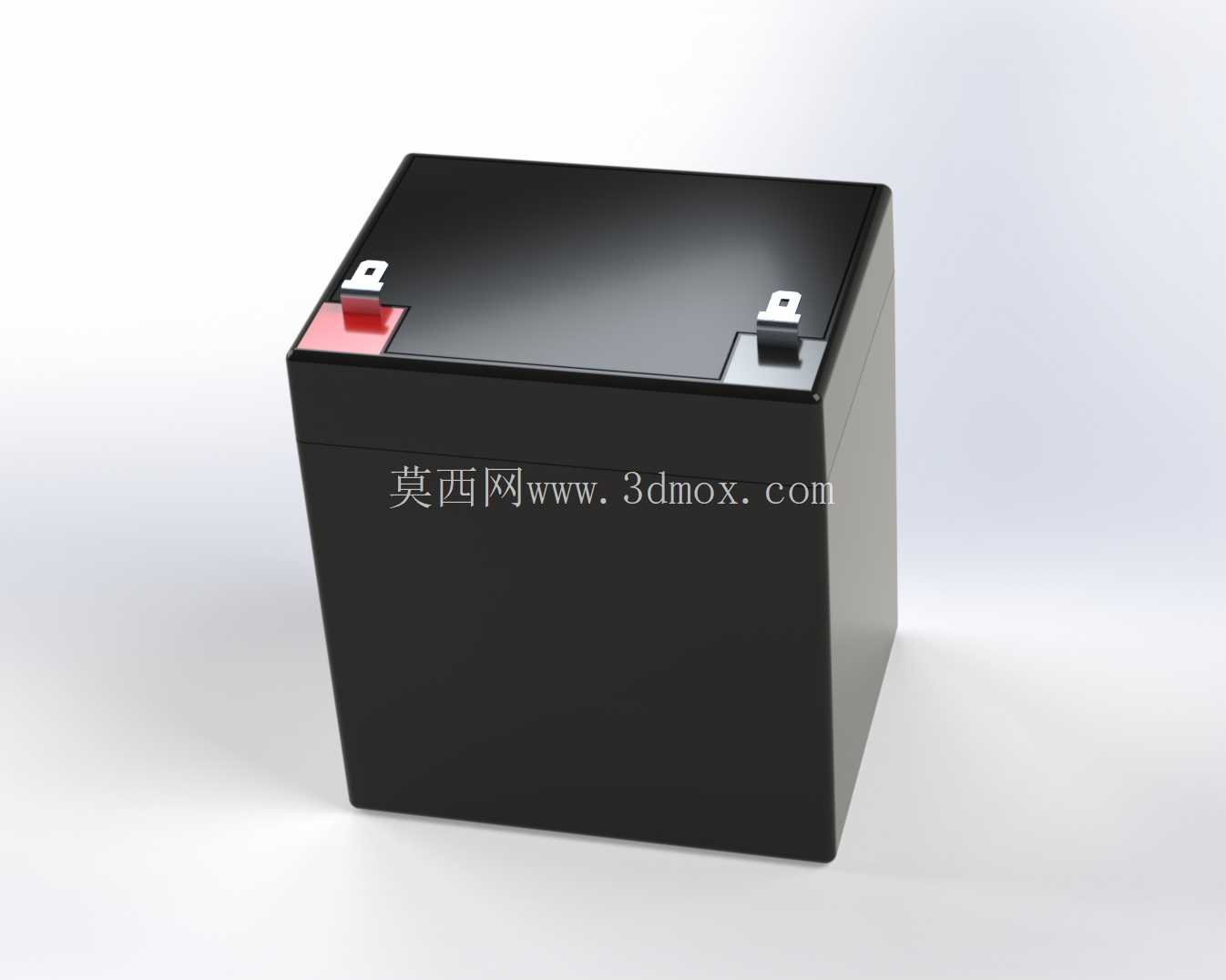

　　做这款电池的三维建模时，首先要还原的就是壳体的实际外形特征：整体为方正的ABS注塑壳体，顶部两个极性端子的位置是建模时的核心基准——红色标识的正极端子与灰色标识的负极端子，凸起高度、端子的插拔配合尺寸必须和实物一致，很多结构工程师初期建模容易忽略端子的凸起高度，导致后期设计电池仓盖时出现干涉，要么压到端子造成短路风险，要么仓盖间隙过大出现松旷。壳体侧面的加强筋布局也需要还原，这类铅酸电池内部是极群与电解液，壳体需要承受内部一定的膨胀应力，侧面的竖向加强筋不仅是结构加强，也是很多电池仓导轨定位的配合面，建模时筋条的高度、间距如果做的不准，电池装入配套导轨时就会出现卡滞或者间隙过大晃动的问题。从安装边界来看，这类4Ah规格的12V铅酸电池，安装时需要预留的周边间隙有明确的工程要求：壳体底部与电池仓支撑面要预留不小于2mm的散热间隙，因为电池在浮充状态下会有微弱的温升，密闭空间里积热会加速壳体老化；端子上方要预留不小于8mm的接线空间，方便插拔式接线端子或者螺栓接线的操作，同时要避免接线后导线与金属仓壁接触造成短路；电池两侧如果是用卡扣固定，卡扣的压紧位置要避开壳体的注液盖区域，顶部的注液盖是阀控密封结构，承受过大外力会破坏密封性能导致电解液渗漏。

　　设计配套电池仓的时候，还要考虑电池的重量带来的固定强度要求，单块12V4Ah铅酸电池的重量大概在1.4公斤左右，壁挂安装的设备里，电池仓的固定挂耳强度要能承受3倍以上的电池重量冲击，避免设备受碰撞时电池脱落扯断供电线。从功能特性的还原角度，建模时不需要做内部极群的细节，但要把壳体的壁厚、端子的极性标识特征做准确，很多装配场景里极性标识是防呆设计的核心参考，如果模型上没有还原极性颜色和标识位置，后期做防呆结构时就会出现方向错误，导致用户装电池时接反正负极烧坏后端电路板。

　　另外这类电池的底部一般有四个浅定位凸点，对应电池仓里的定位凹槽，建模时凸点的高度、直径、位置公差要控制在0.5mm以内，不然电池放入仓体后会出现定位偏移，端子和接线座对不齐的问题。实际项目里选用这类电池做备用电源时，还要考虑接线的走线路径，电池顶部的端子区域要和仓内的电路板保持足够的电气间隙，12V直流系统的电气间隙虽然要求不高，但如果是潮湿环境使用的设备，间隙不足容易出现爬电现象，建模时把端子的实际高度、接线端子的压接后外形做准确，才能在装配阶段验证走线路径是否合理，避免后期打样时出现导线被壳体挤压破皮的问题。很多新手建模时容易把这类电池做成光滑的方正立方体，忽略了壳体顶部的台阶、端子的防护凸起、侧面的脱模斜度，实际注塑壳体都有1度左右的脱模斜度，如果模型做成直壁，后期做电池仓的配合尺寸时就会出现上端能装入、下端卡紧的问题，或者批量装配时尺寸公差累积导致装不进去。还有端子的结构，这类小容量铅酸电池多用插拔式6.3mm规格的插片端子，建模时插片的厚度、宽度、露出高度要符合通用接插件的配合尺寸，这样在整体装配时可以直接调用标准接插件模型进行配合验证，不用后期反复核对尺寸。
