单相预付费单段式电能计量装置结构设计

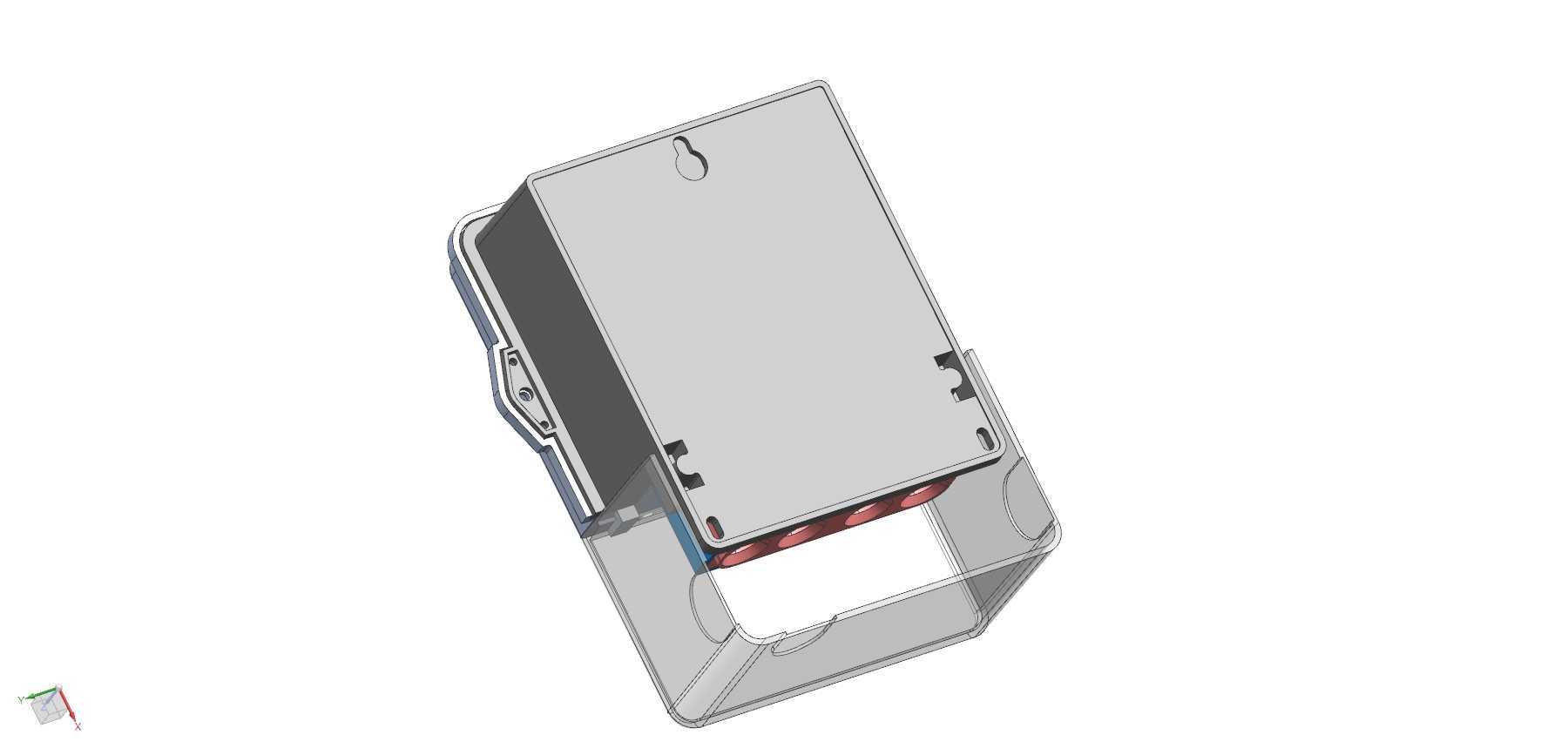

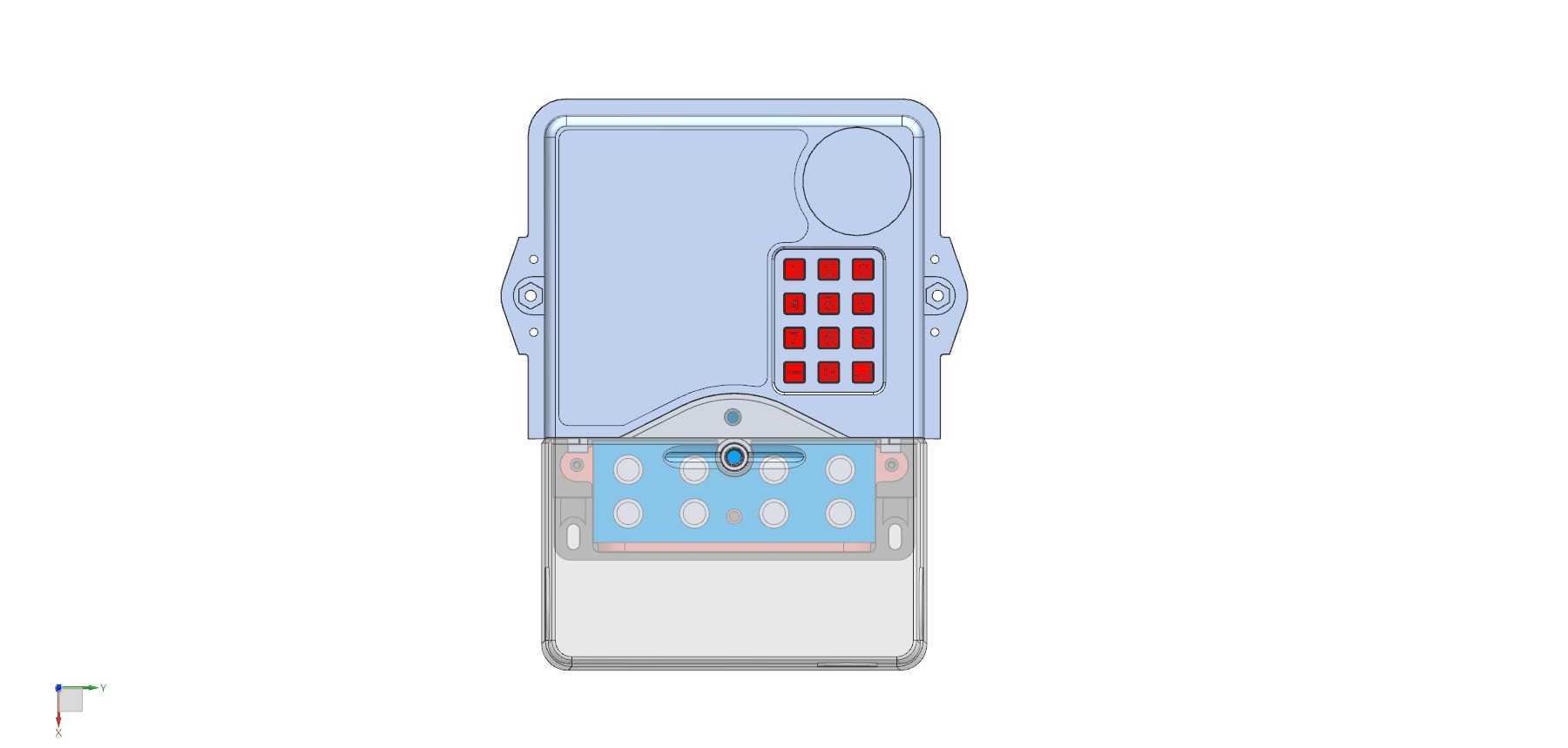

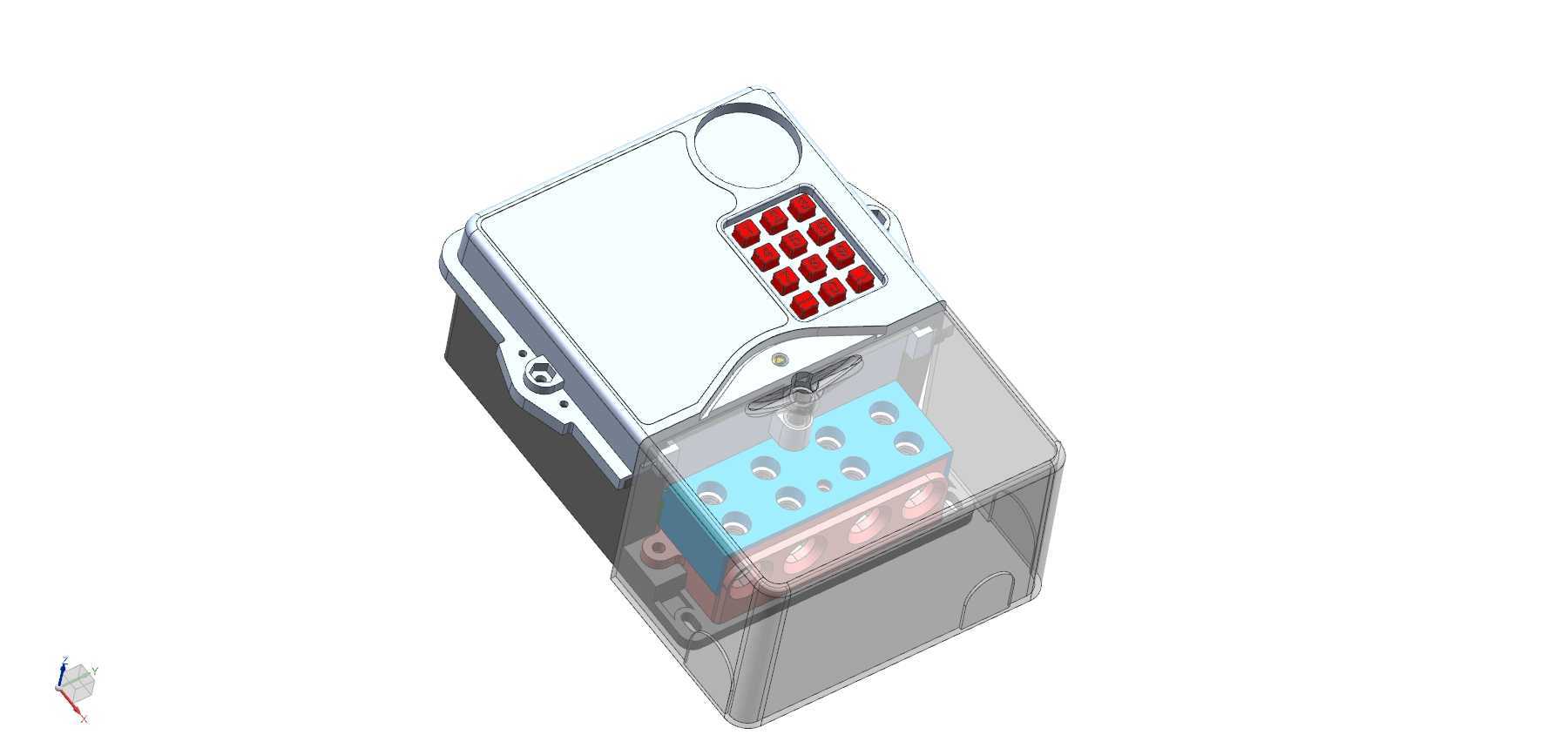

　　在民用住宅配电、出租屋分户计量、小型商业网点用电核算场景中，预付费式单相电能计量装置是终端用电管控的核心硬件，区别于传统后付费电表，这类装置从根源上解决了电费抄收、欠费管控的人工成本问题，用户需提前完成费用预缴才能正常用电，当剩余电量低于阈值时会主动触发提醒，余额耗尽则自动切断供电回路，无需运维人员上门操作。从结构设计层面看，这款计量装置采用上下分层的壳体布局，上层为核心控制与交互区域，下层为接线端子防护区域，整体外壳采用阻燃PC+ABS合金材质注塑成型，满足户外挂装、楼道安装场景下的抗冲击、耐老化、阻燃绝缘要求，壳体两侧预留对称的挂装固定耳，安装孔位间距匹配通用单相电表的安装导轨与壁挂孔标准，无需额外改造安装背板即可直接替换传统老式机械电表。上层交互区域的布局充分考虑了现场操作的便利性，右上角预留圆形的IC卡感应区域，用户持卡贴近即可完成电量充值写入，无需打开表盖接触内部电路，避免了误触带电部件的风险；感应区下方设置12键硅胶操作键盘，按键采用凸起式防水结构，表面字符采用激光镭雕工艺，长期按压不会出现字符磨损脱落的问题，运维人员可通过键盘完成参数设置、数据查询、故障复位等操作，键盘旁预留状态指示灯开孔，可直观显示供电状态、剩余电量预警、故障告警等不同运行状态。

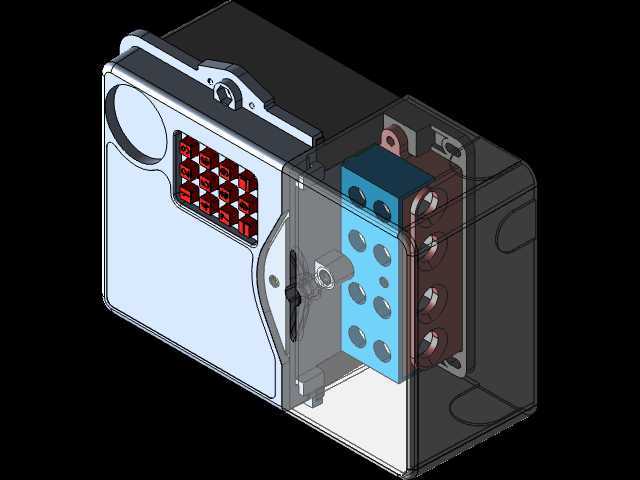

　　下层接线区域采用独立的翻盖式防护结构，端子排布局严格遵循单相电表的接线规范，火线进、火线出、零线进、零线出的端子位置设置清晰的防呆标识，接线完成后可通过铅封螺丝封闭端子盖，避免非授权人员私自改动接线，端子区域与上层控制电路之间设置绝缘隔离挡板，即使接线区域出现积尘、凝露也不会影响核心控制板的正常运行。在内部结构的排布上，控制板、计量采样模块、继电器执行模块采用分层堆叠设计，计量采样模块靠近进线端子位置，缩短大电流走线长度，降低线路损耗与采样误差，继电器模块紧贴壳体侧壁预留的散热筋位置，大电流通断过程中产生的热量可通过壳体快速向外散发，避免长期高温运行导致的元器件寿命衰减。

　　壳体的接缝处全部设计为迷宫式防水结构，配合硅胶密封圈可达到IP54的防护等级，满足南方潮湿地区、多尘楼道等恶劣安装环境的使用要求，表盖与底座之间设置铅封点位，供电部门完成安装校验后可加装铅封，防止用户私自拆改表体。从安装边界来看，这款装置的整体厚度控制在70mm以内，挂装后突出墙面的尺寸不会影响配电箱柜门的正常关闭，上下进出线的预留空间满足10平方毫米铜芯线的弯曲半径要求，接线时无需额外弯折线缆即可完成端子压接，键盘操作区域的高度匹配成年人站立操作的视线与手部操作高度，无需弯腰或踮脚即可完成刷卡、按键操作。

　　不同于普通三相电表的复杂结构，这款单相计量装置的结构件全部采用卡扣加少量螺丝的固定方式，生产装配时可快速完成壳体拼接，后期运维拆盖时仅需拆除两颗固定螺丝即可打开上盖，内部电路板采用接插件式连接，更换故障模块时无需焊接，直接插拔即可完成替换，大幅降低现场运维的时间成本。在细节设计上，键盘区域的按键压力设置为1.5N左右，既不会因为误触导致参数改动，也不会因为按键过硬导致操作手感差，IC卡感应区域的感应距离控制在0-5cm，用户无需精准对准即可完成充值操作，避免了刷卡失败反复调整位置的问题，端子排的螺丝采用防滑脱设计，拧松到最大位置也不会从端子座上脱落，避免现场接线时螺丝掉落丢失的问题。
