22英寸家用立式冷风机散热结构设计

这款22英寸规格的立式散热设备，主要面向家用及小型商用场景的局部降温通风需求，常见于出租屋、小型商铺、户外临时作业点等无法安装大型中央空调的场景，可通过水冷介质配合强制对流实现快速降温，相比传统风扇具备更低的出风温度，相比移动空调又具备更低的能耗与更灵活的摆放特性。

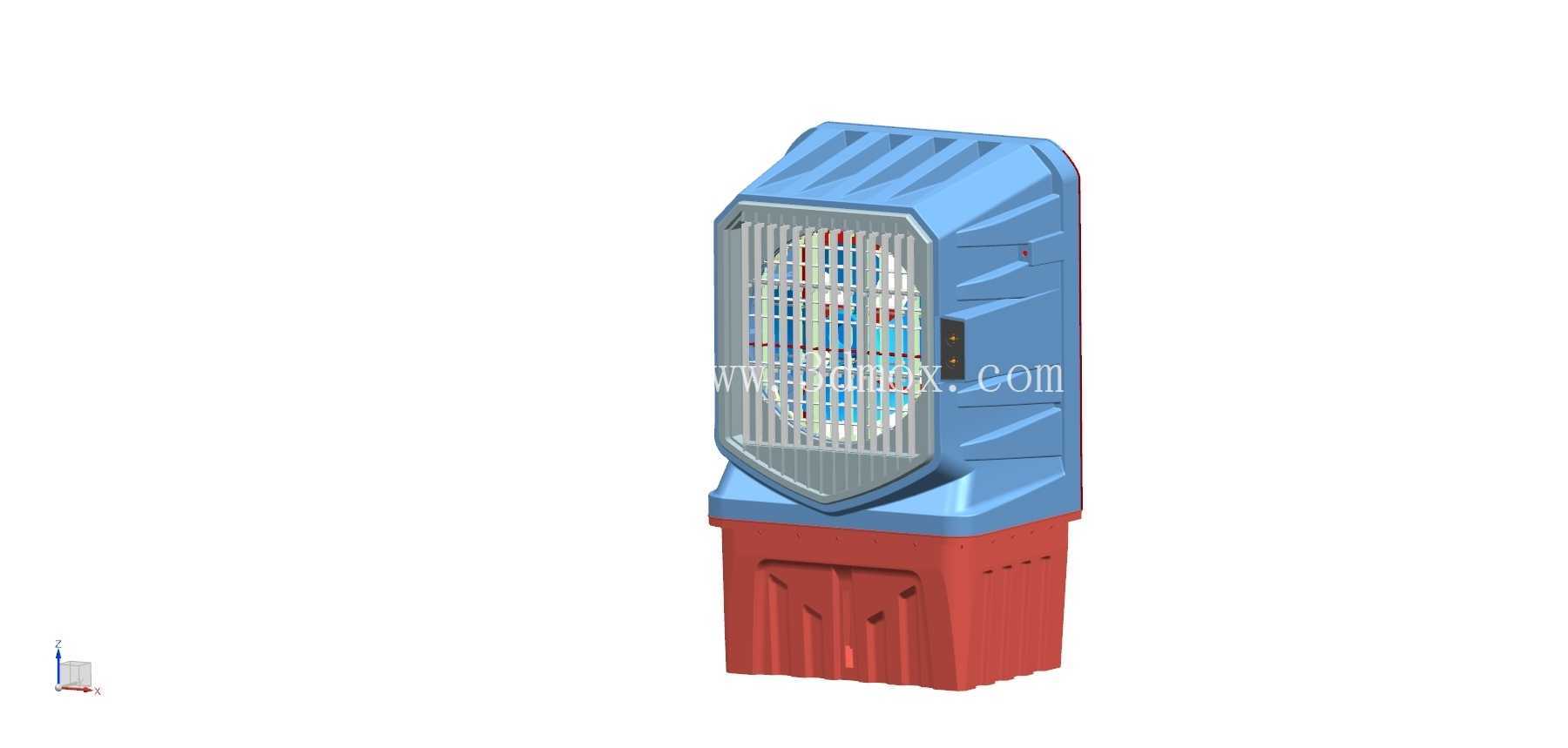

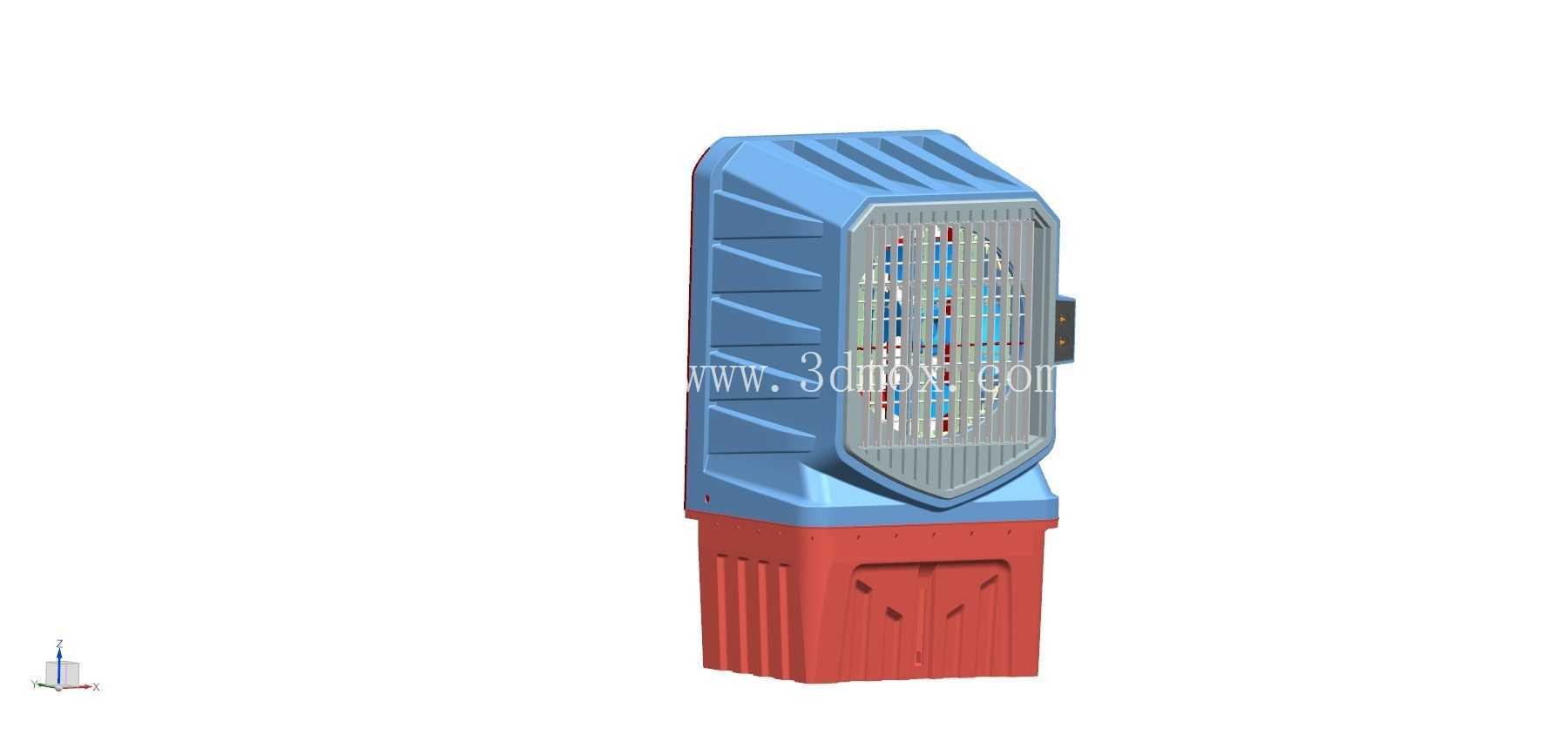

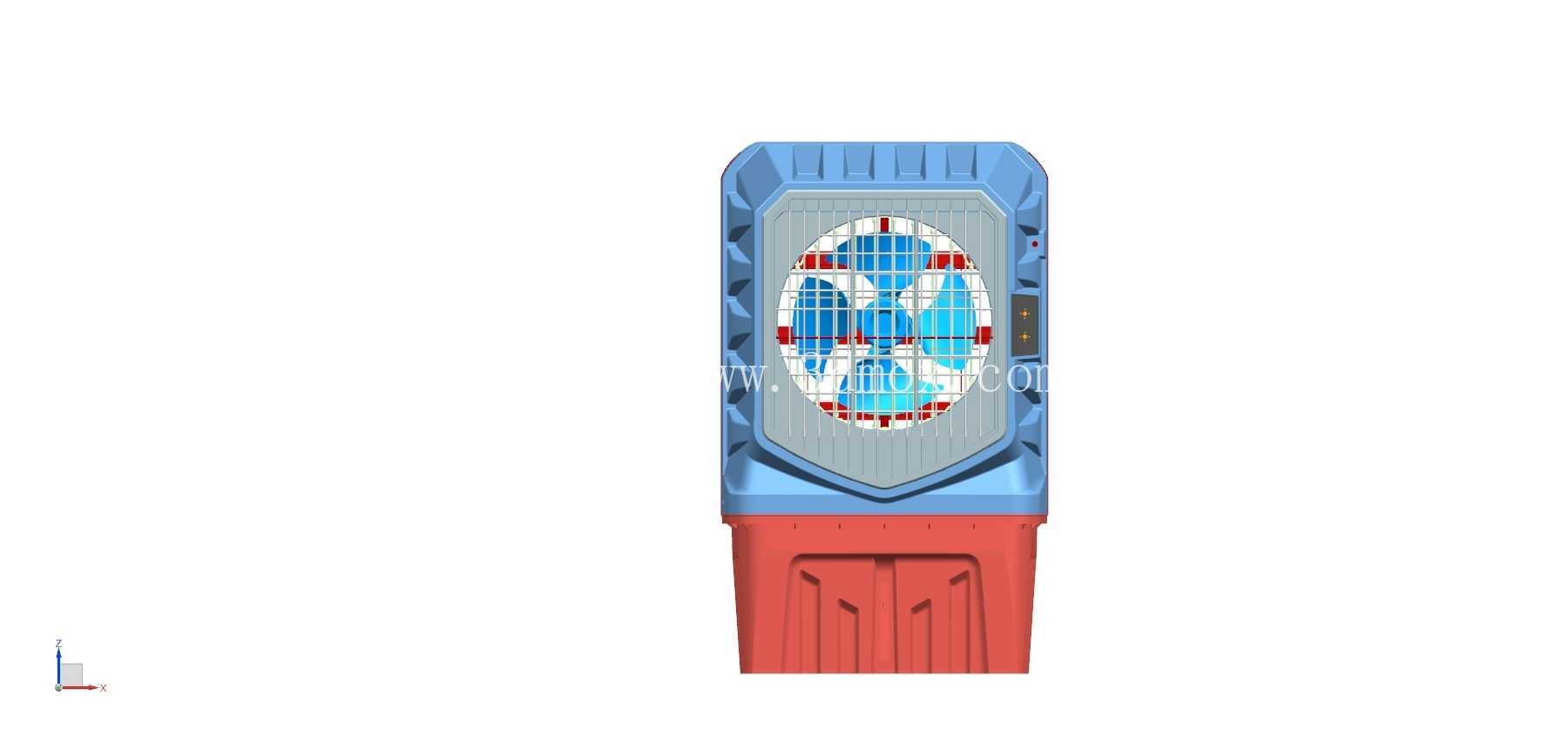

从实际使用功能来看，设备核心分为上下两个功能段，上部蓝色段为送风换热核心区，正面设置带防护格栅的出风口，格栅采用竖向导流筋搭配横向防护网的结构，既可以避免异物卷入风机内部，也能对出风方向进行初步导向，格栅内侧预留湿帘安装位，可通过水循环将流经的空气进行降温，风机采用贯流风轮结构，适配22英寸的大尺寸出风口，可实现更大范围的送风覆盖，机身侧面设置控制按键与水位观察窗，方便用户在使用过程中调节风速、查看剩余水量，无需频繁挪动设备即可完成日常操作。下部红色段为储水与配重底座，内部设置独立水箱，可储存足量的冷却水来支撑长时间运行，底座做了加宽处理，降低整机重心，避免设备被误碰倾倒，底座侧面预留排水口，方便长期不用时排空内部存水，减少细菌滋生与水垢堆积。

在结构设计思路上，整机采用上下分舱的模块化设计，上部送风模块与下部水箱模块通过卡扣加螺丝的方式连接，既可以保证日常使用的连接强度，也方便后期拆卸清洗湿帘与水箱，外壳采用注塑成型工艺，所有外露棱边都做了R3以上的圆角处理，避免搬运或使用过程中划伤用户，出风口格栅的筋条间距控制在8mm以内，符合家用电器的安全防护要求，可防止儿童手指伸入内部接触运转部件。机身背部设置可拆卸的防尘滤网，可过滤进风空气中的浮尘，减少湿帘表面的积灰，延长设备清洗周期。

从安装与摆放边界来看，整机整体高度控制在1100mm左右，底座长宽尺寸为380mm*320mm，摆放时仅需占用不到0.13㎡的地面空间，对摆放场地的平整度要求不高，普通瓷砖地面、水泥地面均可稳定放置，设备背部距离墙面预留至少100mm的进风空间即可保证进风量充足，无需额外的安装固定步骤，拆箱后仅需安装脚轮即可直接使用，机身顶部预留隐藏式提手，方便单人进行短距离挪动。设备的供电采用常规220V家用交流供电，电源线长度设置为1.8m，可覆盖大多数摆放场景的插座距离，无需额外搭配插线板。

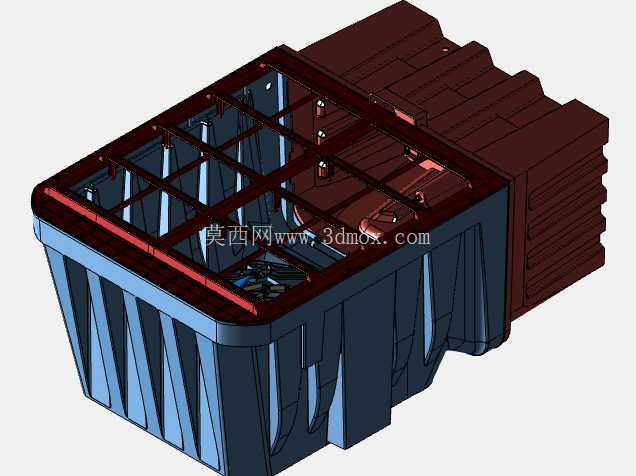

在结构细节处理上，水箱内部设置水泵安装位与水位传感器卡位，可实现缺水自动断电保护，避免水泵空转烧坏，上部风舱内部设置导风板的转动轴安装位，可选配自动摆风功能，实现左右方向的自动扫风，进一步扩大送风覆盖范围。外壳的拼接处都做了错位止口设计，可避免运行过程中产生的振动导致拼接缝出现异响，同时也能减少外部的水溅入设备内部的电气元件区域，提升使用安全性。
