160A带操作机构低压隔离开关结构设计

在低压配电系统的终端配电、二级配电回路中，隔离开关承担着带载分合小负荷回路、检修时形成明显断开点的核心作用，这款160A额定电流的带操作机构隔离开关，主要适配交流50Hz、额定工作电压至400V的工业配电、建筑配电场景，常见于车间动力柜、楼层配电箱、设备配套电源进线端，作为电源隔离与小负荷通断的执行元件，区别于无明确断开点的断路器，隔离开关的断开位置具备直观可见的触头间隙，能为下游设备检修提供可靠的电气安全隔离，避免误送电引发的安全事故。

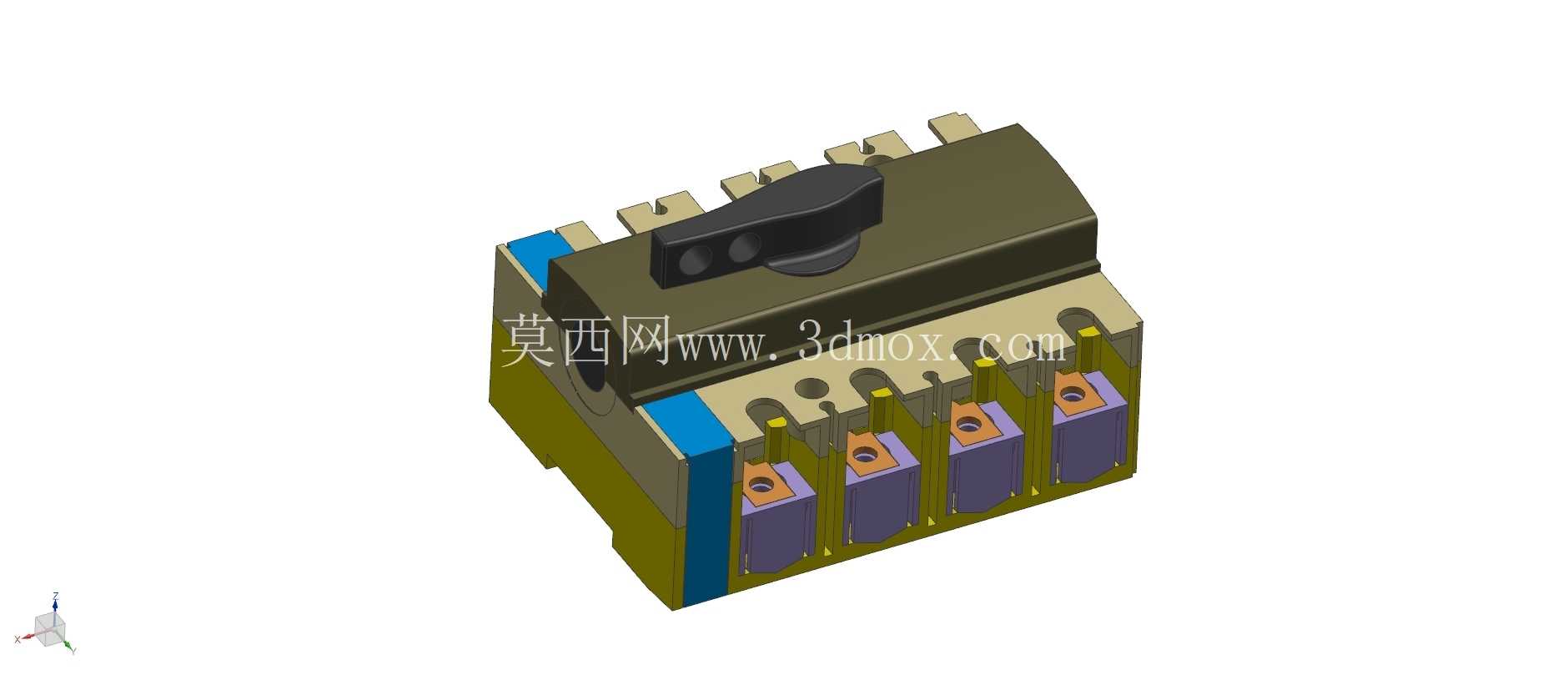

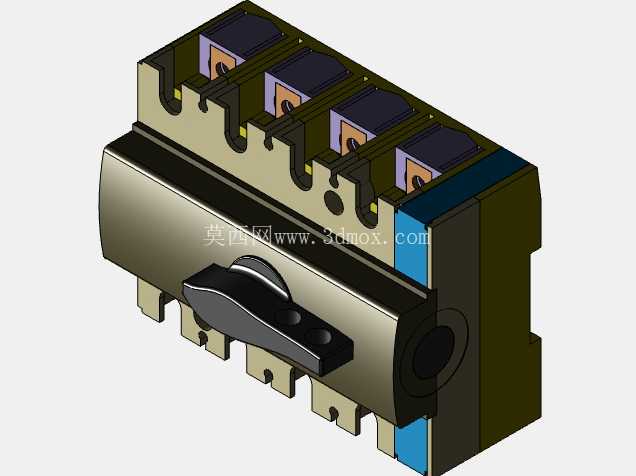

从功能特性来看，这款隔离开关采用四极结构设计，可同时分合三相相线与中性线，适配三相四线制配电系统的使用需求，操作机构采用外露式拨杆操作，操作力矩经过匹配设计，手动操作时无明显卡滞，分合闸位置具备清晰的手感反馈，同时机构自带位置保持结构，不会受振动、外力误触出现非预期的分合闸动作。每极触头区域独立设置灭弧栅结构，能够快速分断额定电流下的负荷电流，避免触头拉弧烧蚀，延长触头使用寿命，进出线端采用压接式接线端子，适配16-70平方毫米的铜芯导线压接，端子处设置防松垫圈结构，长期运行下不会因热胀冷缩、设备振动出现接线松动发热的问题。

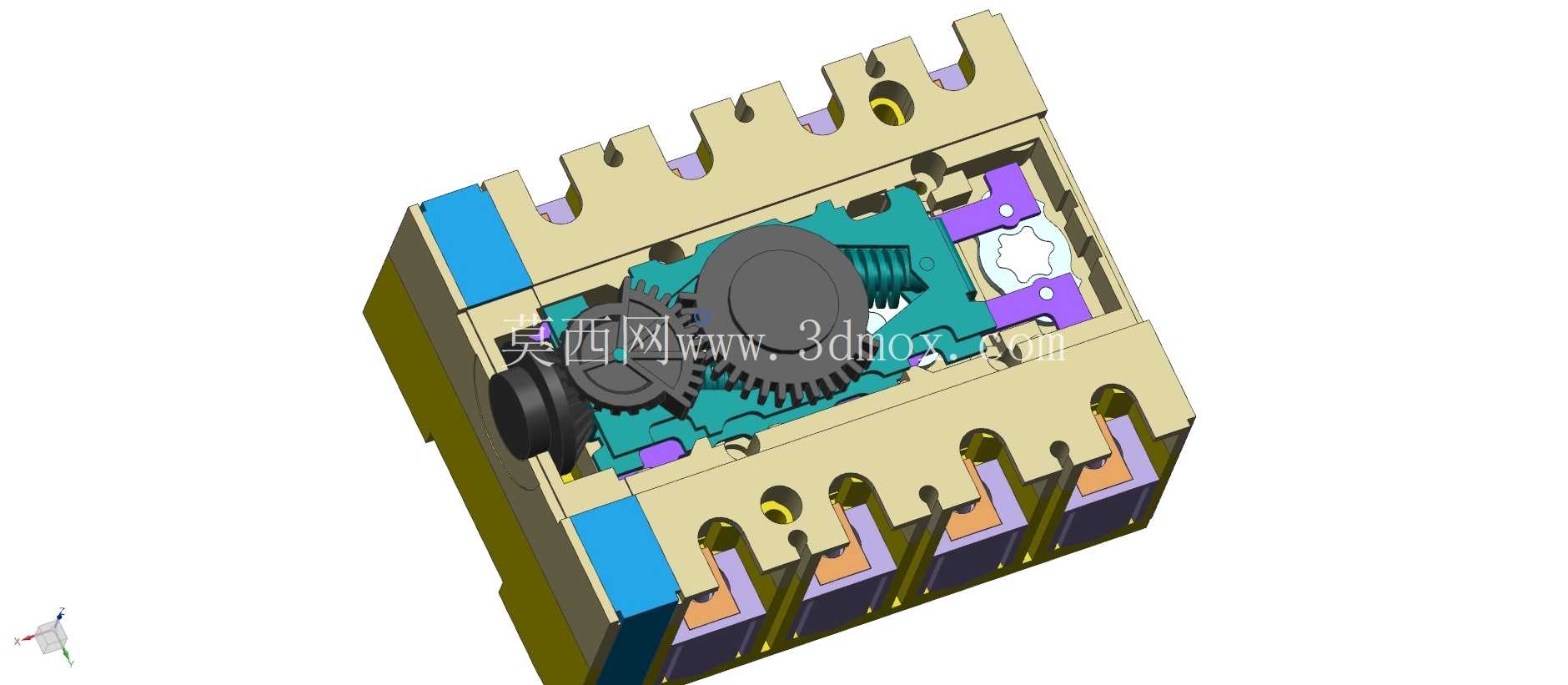

设计过程中首先围绕额定电流的载流需求进行导体截面核算，每极载流导体的截面积经过温升校验，在额定160A电流长期运行时，导体温升控制在国标允许的70K以内，避免长期过热加速绝缘件老化。操作机构的传动路径采用杠杆放大结构，将手动操作的力矩放大后传递到动触头转轴，保证动触头能够快速完成分合闸动作，减少触头在分合过程中的燃弧时间。外壳与内部绝缘支撑件采用压铸成型的热固性绝缘材料，具备优异的阻燃性能与电气绝缘强度，能够承受2kV的工频耐压试验无击穿、闪络问题，同时压铸结构的外壳具备足够的机械强度，能够承受安装过程中的外力冲击与运行过程中的振动影响。

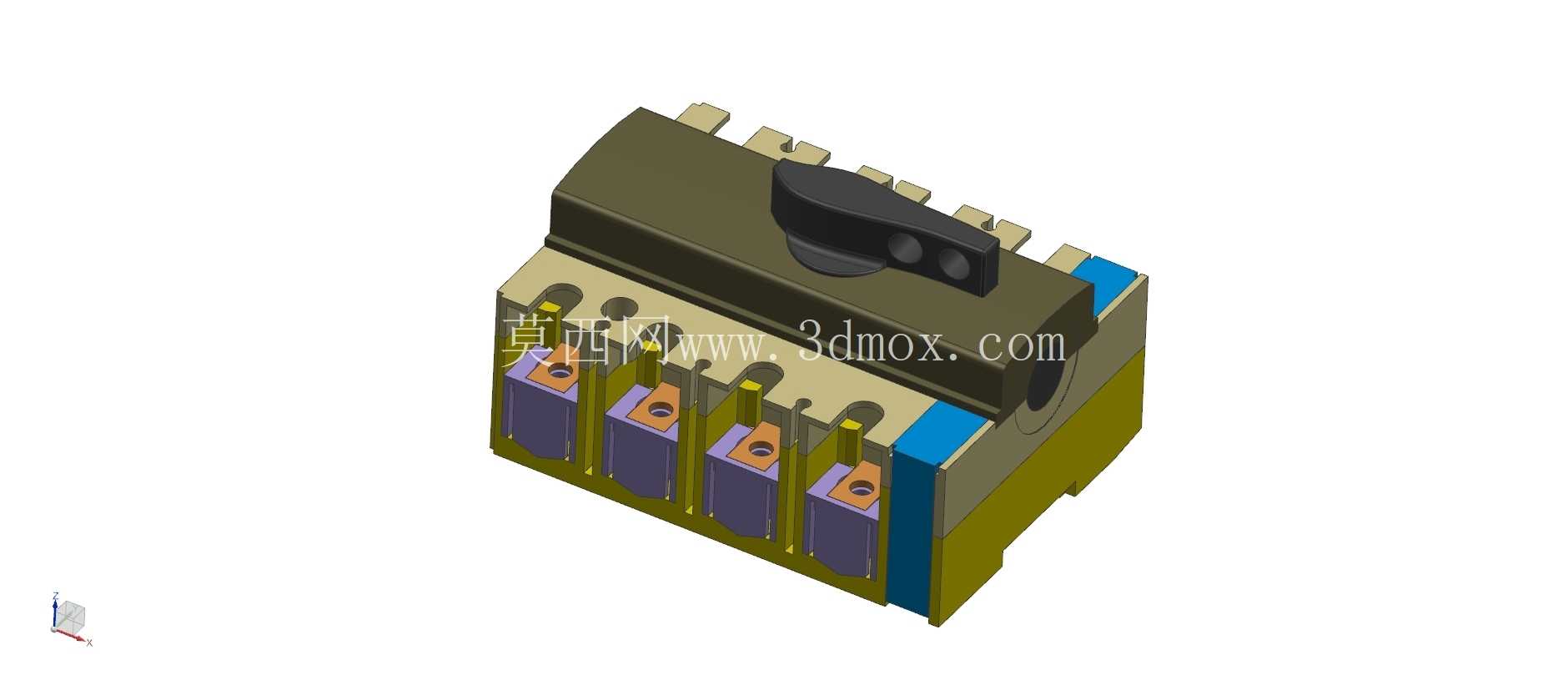

外形尺寸方面，这款隔离开关采用标准导轨兼容安装与螺钉固定安装两种方式，整体宽度适配四极开关的标准模数尺寸，高度方向预留足够的接线操作空间，进出线端的接线端子间距满足电气安全爬电距离要求，不同极性的带电部件之间的爬电距离不小于8mm，电气间隙不小于6mm，满足低压电器的安全规范要求。安装边界上，开关背部设置标准35mm导轨卡扣，可直接卡装在成套柜内的标准安装导轨上，也可通过外壳四角的安装孔采用M4螺钉直接固定在安装板上，安装时需预留操作面上方不小于50mm的操作空间，方便手动分合闸操作，进出线端预留不小于30mm的导线弯曲空间，方便导线接入与后期维护。

结构细节上，动触头采用双断点桥式结构，分闸时同时断开两个触头间隙，相比单断点结构具备更强的灭弧能力与更高的绝缘可靠性，操作机构与触头转轴之间采用防过位设计，分合闸到位后机构自动限位，不会出现过行程损坏触头的问题。外壳的拼接缝隙采用错位止口结构，能够防止外界的灰尘、飞溅水滴直接进入开关内部，适配配电房、车间等多尘的使用场景，同时外壳表面设置清晰的分合闸位置标识，操作人员可直观判断开关的当前工作状态，避免误操作。
