十二分区独立控温加热温控装置结构设计

在压铸生产的模具温度管控环节，单回路温控设备往往无法适配复杂模腔不同区域的差异化温度需求，尤其是大型压铸模具，进料口、流道、成型区、冷却交界区的温度要求差值可达数十摄氏度，分区独立控温的设备就成了稳定成型工艺的核心配套部件。这款十二分区的温控装置，就是针对多区域独立加热控温场景设计的，每个控制回路对应一组加热负载与温度检测单元，可独立设置目标温度、加热功率上限、超温报警阈值，避免单区温度异常牵连整个模温系统，适配不同结构复杂度的压铸模具温度管控需求。

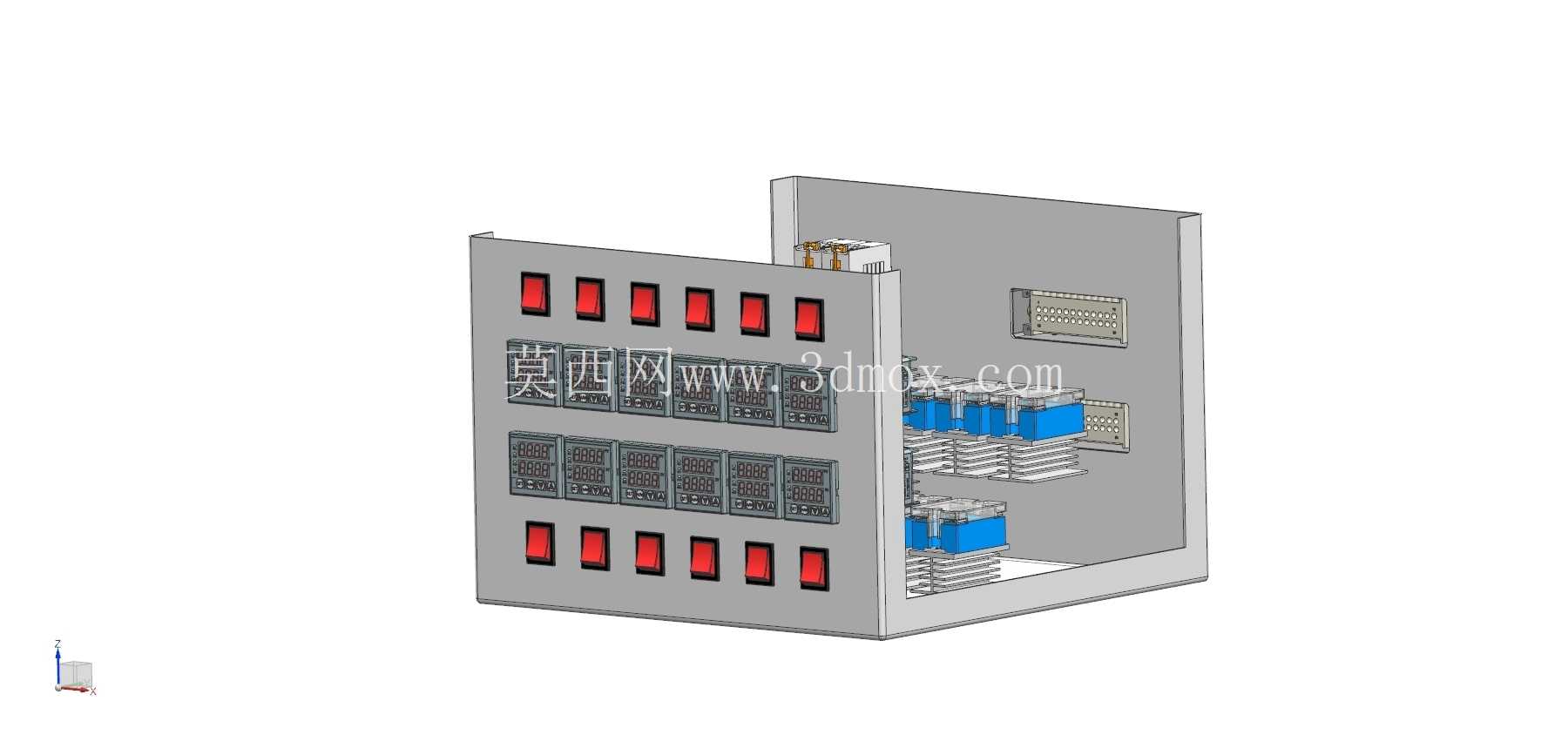

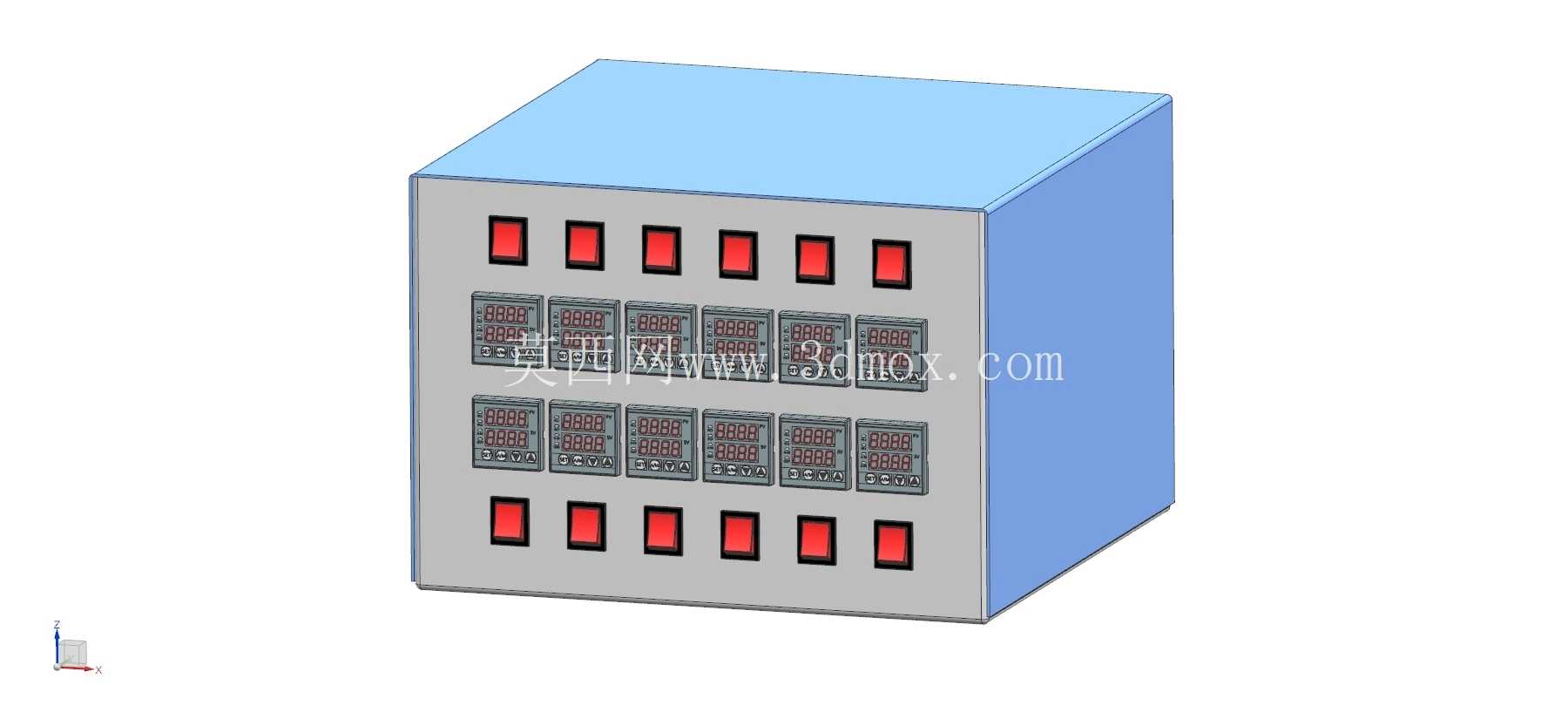

从结构设计逻辑来看，整机采用立方体集成式壳体布局，正面操作区做了分层排布：上下两排红色状态指示灯分别对应每个分区的加热输出状态与故障报警状态，灯亮时代表对应回路处于加热输出工况，闪烁则代表传感器故障或超温触发保护，操作人员站在设备正面即可快速扫过所有分区的运行状态，不用逐层点开菜单查询。中间两排共十二组数码显示单元，每一组对应一个控温分区，可实时显示当前测点温度、设定温度值，部分显示窗口可切换显示输出占空比参数，方便调试人员快速核对每个回路的运行参数。

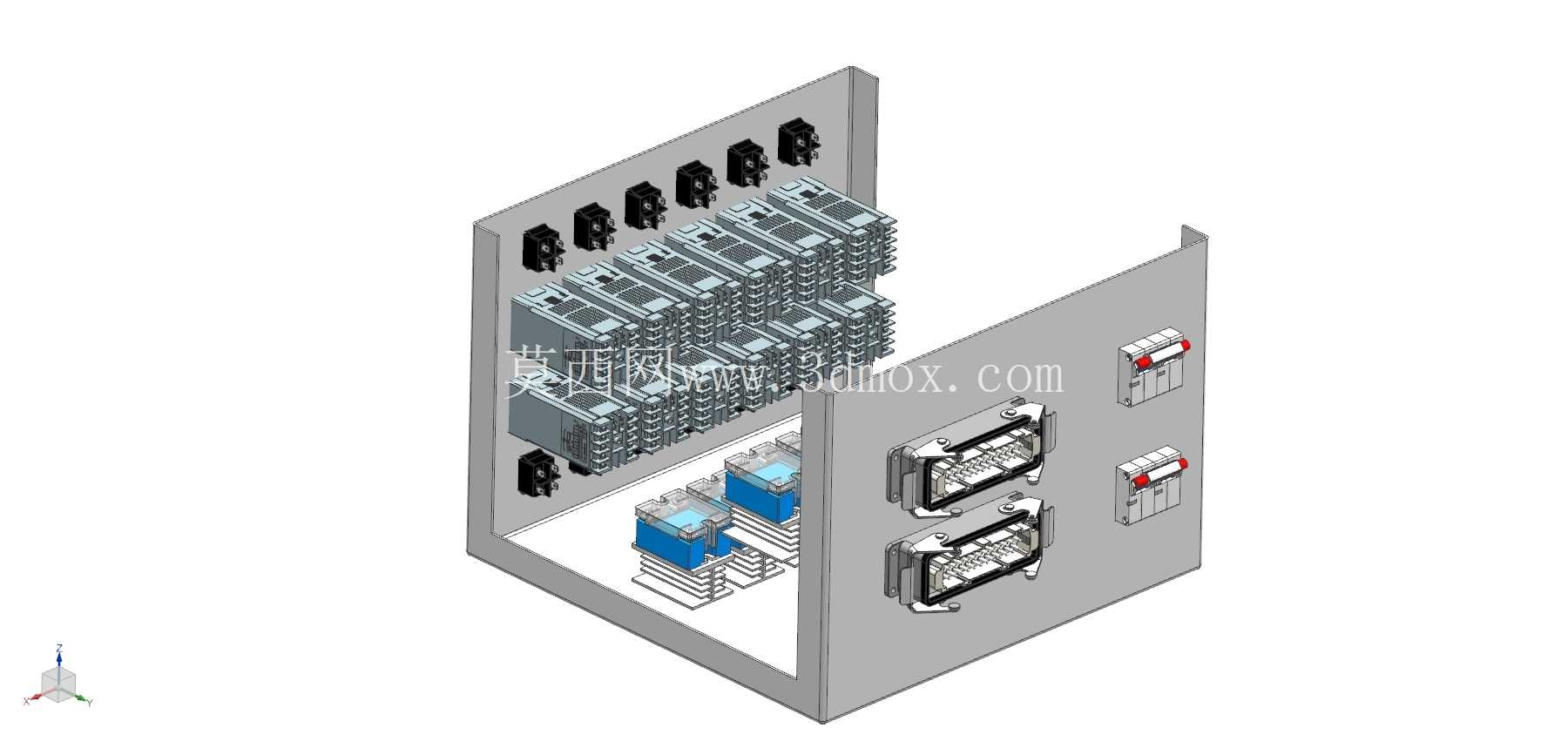

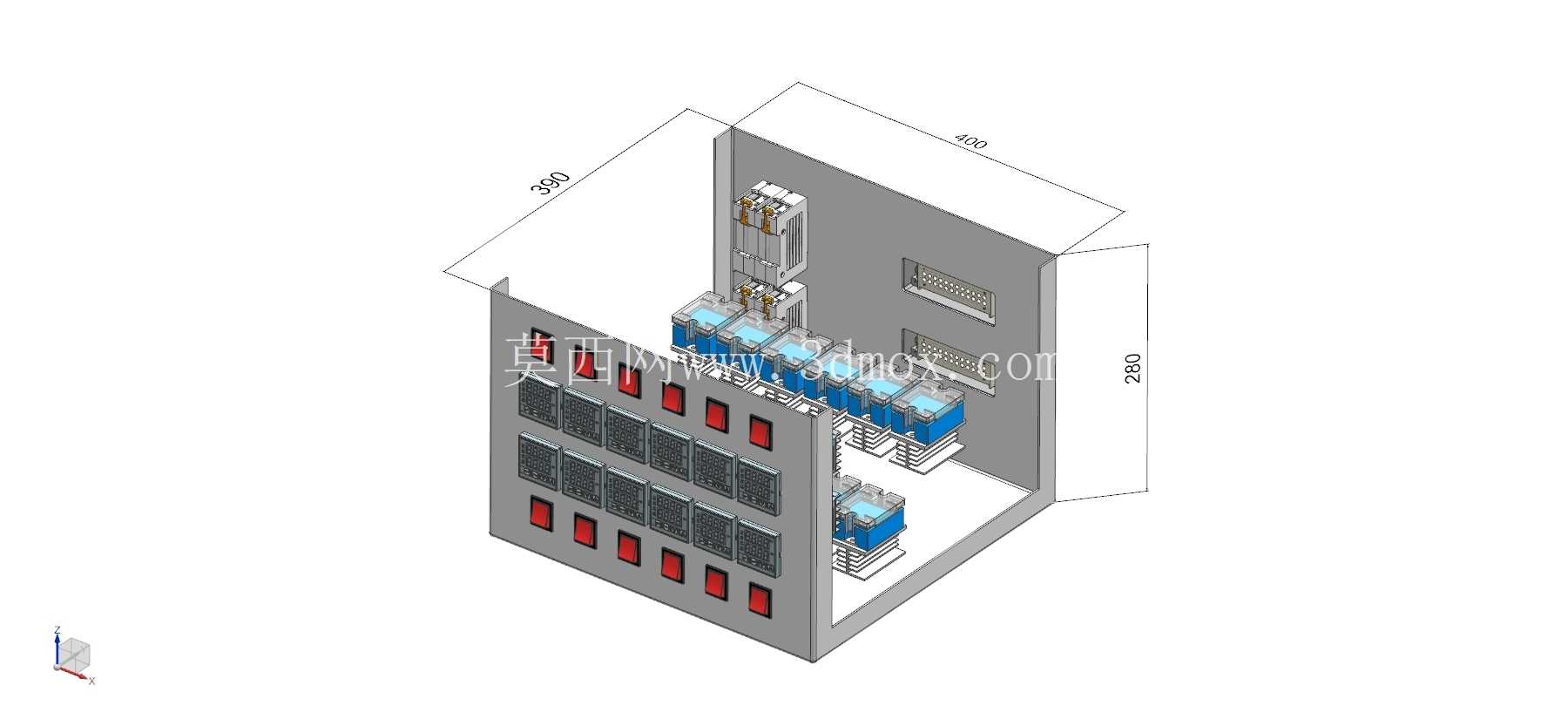

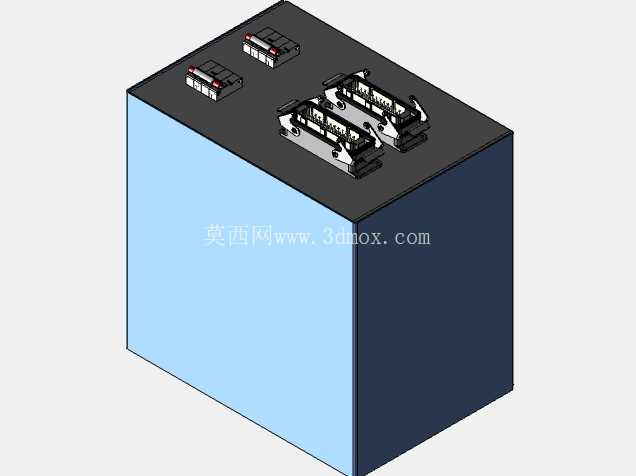

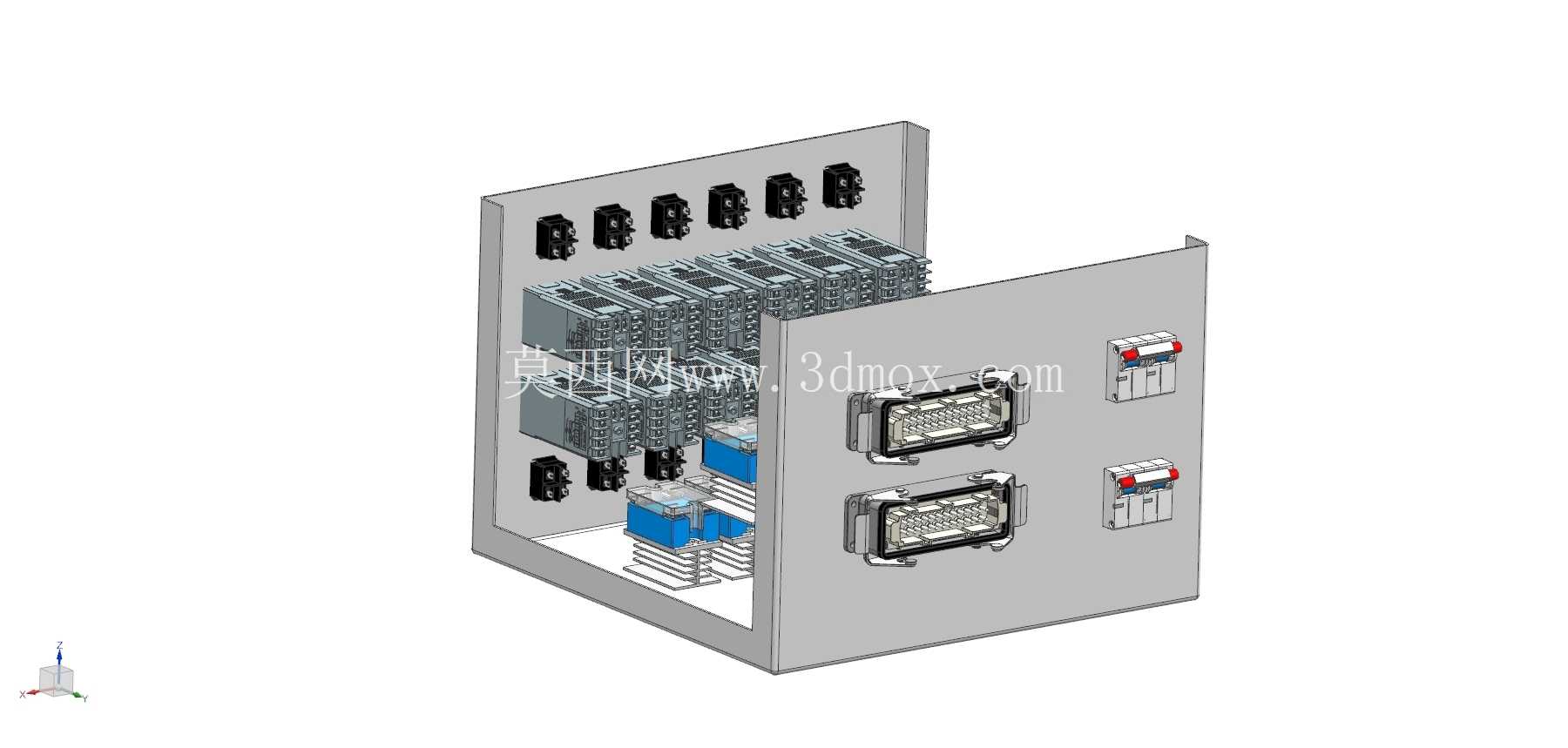

安装边界方面，整机采用标准柜式安装尺寸设计，壳体侧边预留了标准安装固定孔位，可直接嵌入设备电控柜的预留安装位，也可通过底部支架独立放置在设备旁侧；背部的接线区按分区做了分组标识，每个回路的加热电源接线、温度传感器接线都对应独立的接线端子排，接线时不用跨区梳理线路，后期维护更换某一回路的元件时，不用拆解整机组线，能大幅缩短现场故障排查的时间。壳体顶部做了平整的密封设计，避免车间内的油气、粉尘落入设备内部，正面操作区的显示窗与按键区做了轻微的内凹处理，减少日常操作时的磕碰损伤，同时适配车间常见的油污擦拭清洁，不会因为长期清洁导致标识磨损。

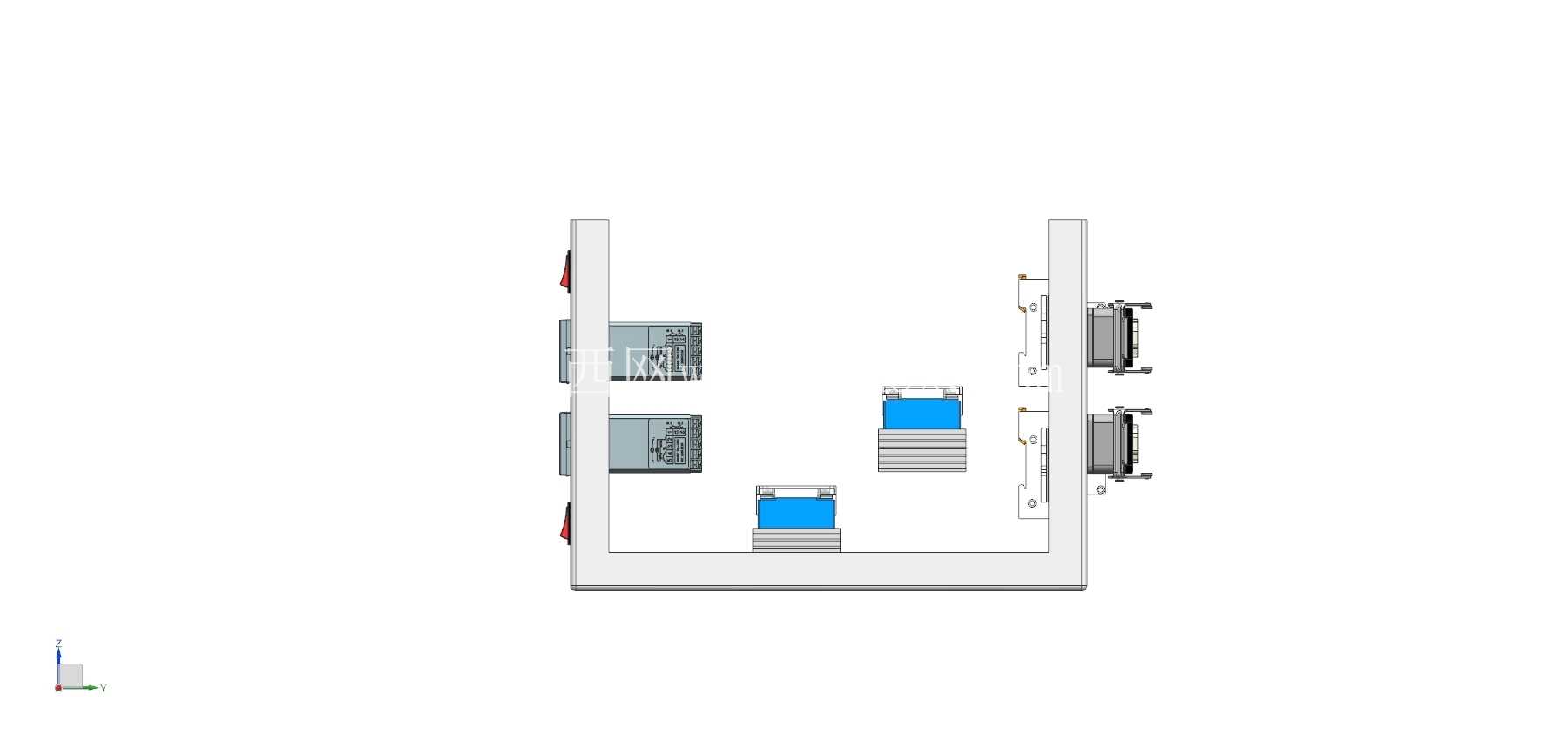

实际应用中，这类多分区温控装置除了压铸模具控温，也可适配热流道模具、小型实验加热平台、多工位热压设备的温度管控场景，每个回路的控温精度可满足常规工业加热场景的需求，独立的回路设计也让设备的扩展性更强，不需要满配使用时，可只启用对应数量的回路，闲置回路可通过参数设置关闭，不会产生误报警。设计时特意将强电接线区与弱电信号区做了物理隔离，避免加热回路的强电干扰温度传感器的弱信号传输，减少温度显示跳变、控温不准的问题；内部的控制板卡按回路做了模块化设计，某一回路的控制元件损坏时，可单独更换对应模块，不用更换整块主控板，降低后期的维护成本。

从操作逻辑来看，设备的参数设置采用层级化菜单设计，常用的温度设定、启停操作可通过面板的组合按键快速完成，不需要进入深层菜单，现场操作人员经过简单培训即可完成日常操作；每个分区的参数可独立设置，也可通过批量复制功能快速将某一分区的参数同步到其他分区，减少多分区参数设置的重复工作量。设备的散热结构设计在壳体两侧，采用自然对流散热方式，没有额外的散热风扇，避免长期运行时风扇积尘、故障导致的设备过热问题，适合车间多尘、多油气的长期运行环境，散热通道做了折弯防尘设计，粉尘不会直接落到内部电路板上，提升设备在恶劣工业环境下的运行稳定性。
