拼接式立方体晶格结构组件设计

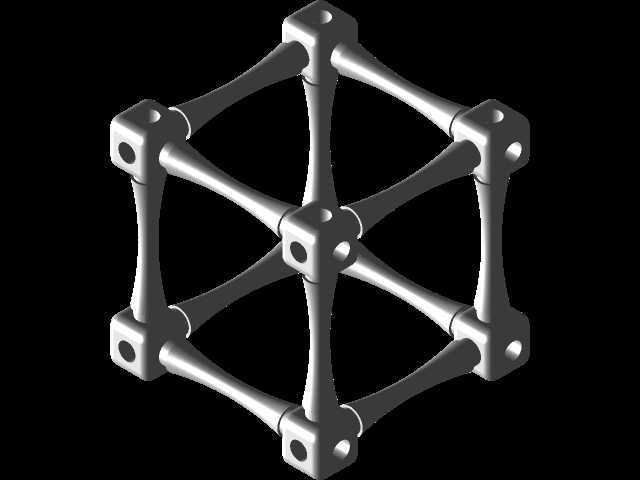

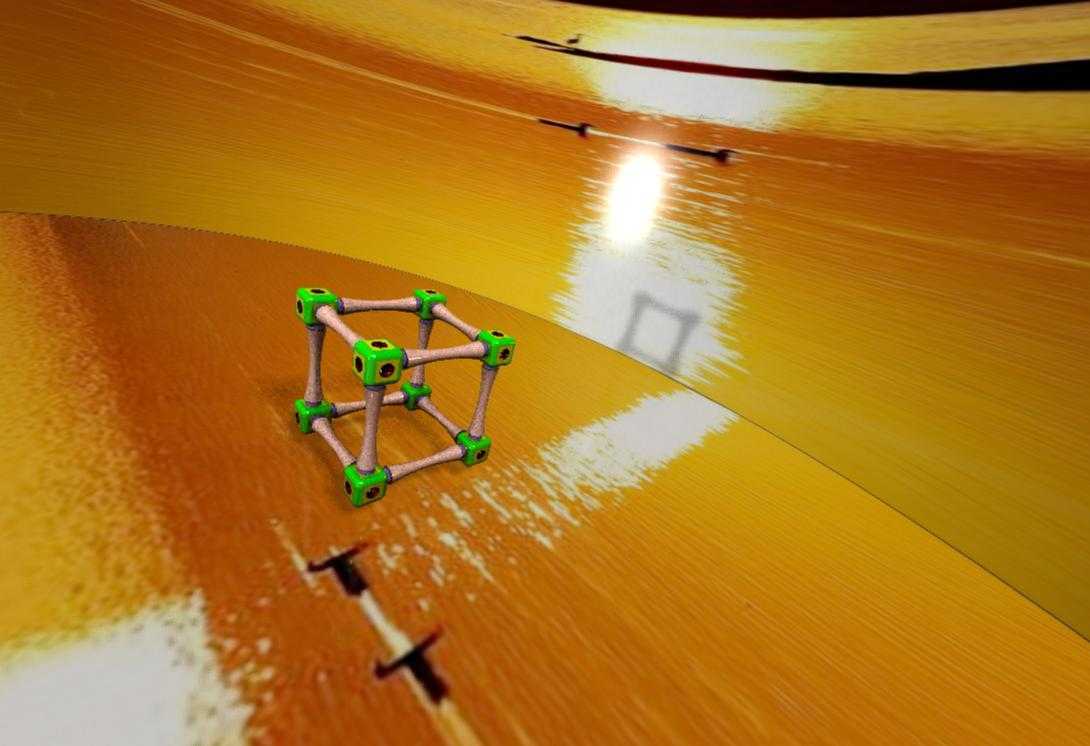

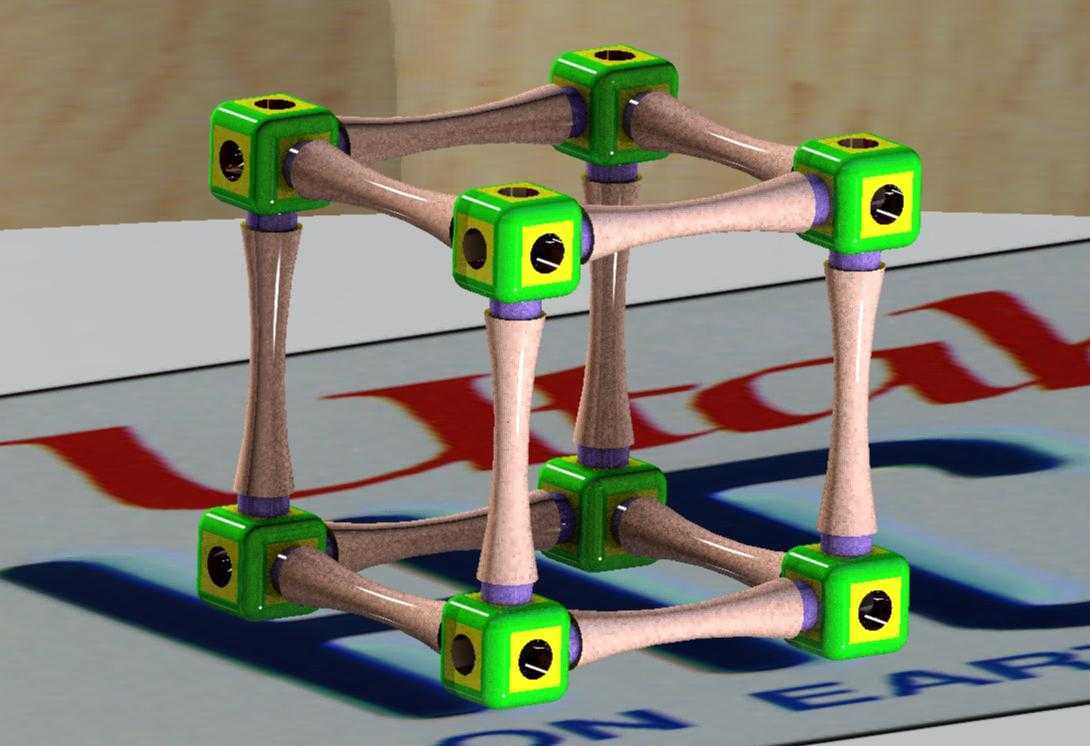

　　该拼接式立方体晶格结构组件，核心应用场景覆盖教学演示教具搭建、轻量化承载框架试制、创意结构装置快速拼装领域，区别于一体化成型的立方体结构，采用分体拼接的设计逻辑，可实现快速拆装与重复利用，适配不同场景下的空间结构搭建需求。从功能特性来看，整套组件分为两类核心构件，一类是带多向连接孔的绿色节点块，另一类是等长的浅色连接杆件，节点块的每个连接面都预留了与杆件外径匹配的插接孔位，孔位轴线严格沿三维空间正交方向分布，确保杆件插入后可形成规整的正立方体框架，相邻节点之间的杆件长度一致，拼装完成后整体结构的棱边长度误差可控制在较小范围内，满足结构演示与轻载承载的精度要求。

　　设计思路上，摒弃了传统立方体框架焊接、粘接的不可拆连接方式，采用插接式的无紧固件连接方案，节点块的连接孔内部做了微小的过盈量设计，杆件插入后依靠材料自身的弹性形变产生抱紧力，无需额外螺丝、胶水即可完成固定，同时也可徒手完成拆解，方便反复调整结构形态。节点块的外形做了圆角过渡处理，既避免尖锐棱角带来的使用安全隐患，也能在拼装过程中减少杆件与孔位的对位干涉，提升拼装操作的顺畅度。

　　从安装边界与尺寸逻辑来看，单根杆件的有效插接长度决定了拼装完成后立方体的棱边净长，节点块自身的边长尺寸需要纳入整体外形尺寸的计算范畴，在做配套结构设计时，需要预留出节点块的突出尺寸，避免与周边构件发生干涉；节点块上的每个连接孔深度保持一致，确保杆件插入后各方向的连接强度均匀，不会出现某一方向杆件插接过浅导致的结构松脱问题。在实际教学场景中，这类组件可用于演示空间几何结构、晶体原子排列模型，帮助学习者直观理解三维空间的正交结构关系；在轻量化框架搭建场景中，可通过多组立方体单元的拼接扩展，组成更大尺寸的空间网格框架，用于承载小型展示件、作为临时支撑结构使用，相比一体化打印的立方体框架，分体拼接的结构在运输时可拆分收纳，大幅减少占用的存储空间，运输过程中也不易出现整体结构断裂的问题。

　　结构受力层面，正交分布的杆件可将外部载荷均匀分散到各个节点位置，节点块作为力的传递枢纽，其材质选用具备一定韧性的工程塑料，可承受杆件传递的轴向压力与小幅弯矩，避免节点处出现脆性断裂；杆件采用等截面圆杆设计，既方便与节点孔位配合，也能在相同截面积下获得更好的轴向承载能力，同时圆杆的外形不存在应力集中的尖角部位，反复拆装过程中不易出现杆件断裂的情况。在做衍生结构设计时，还可通过更换不同长度的杆件，拼装出长方体、桁架等不同形态的空间结构，节点块的通用连接孔位可兼容不同长度的同直径杆件，具备较强的扩展适配性，无需重新开模制作节点件即可实现多种结构形态的搭建，大幅降低了多形态结构搭建的构件成本。针对拼装过程的对位问题，节点块的每个孔位入口处都做了微小的倒角导向，杆件端部也做了圆角处理，即使在视线不佳的情况下也能快速完成杆件与孔位的对位插接，降低拼装操作的难度，无需额外辅助工具即可完成整套立方体结构的组装。
