泵类设备用十字头导向传动组件

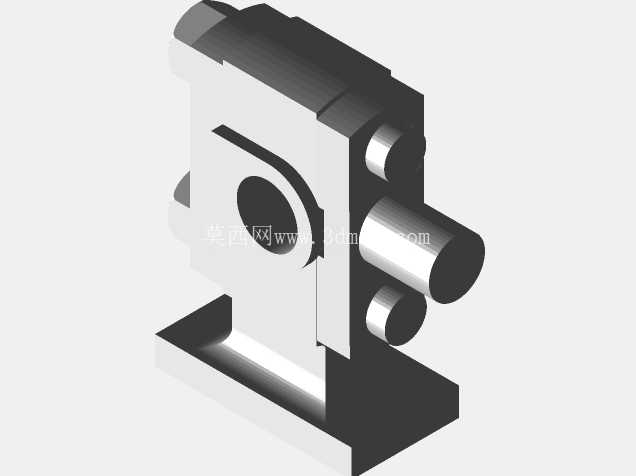

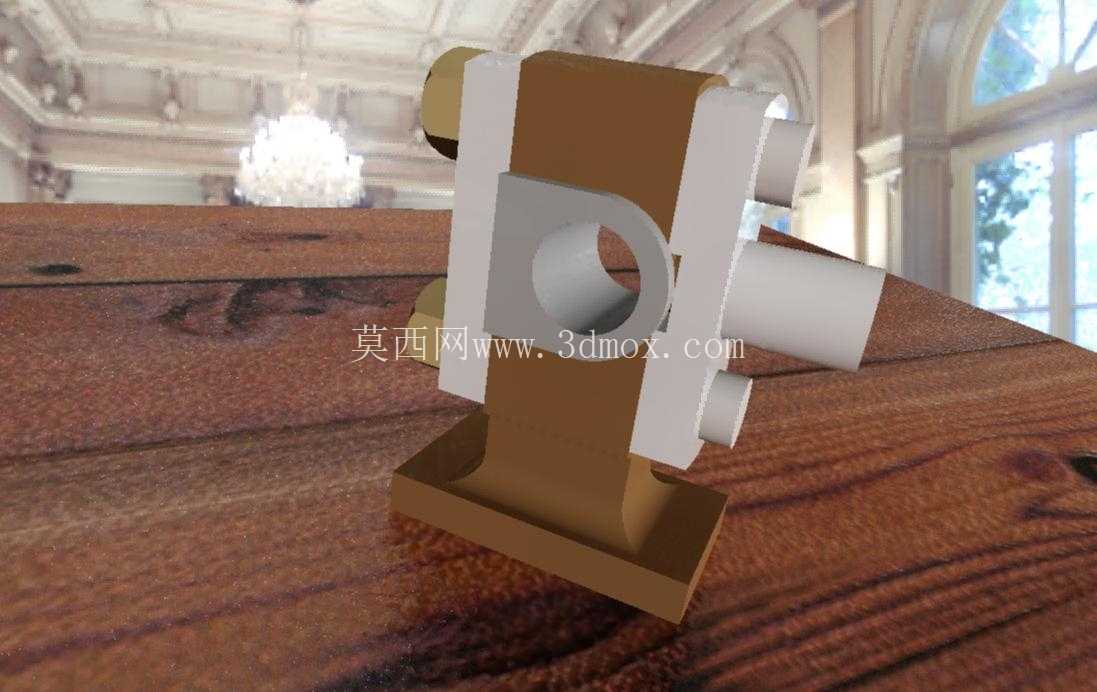

　　在往复式泵、柱塞泵以及部分需要直线往复导向传动的通用机械设备中，十字头组件是连接曲柄连杆机构与工作端活塞杆的核心中间构件，其作用是将连杆传递来的摆动动力转化为活塞杆的稳定直线往复运动，同时承担侧向力的承载与导向，避免活塞杆承受径向弯矩，延长密封件与活塞杆的使用寿命。该十字头组件的刚性本体采用一体式基座加双侧导向面的结构设计，本体上设置的一对平行贯通通道，分别用于穿装十字头销与活塞杆连接结构，通道的同轴度、平行度公差直接决定了传动过程中的卡滞风险与磨损速率，建模过程中对通道内壁的配合面做了公差适配设计，可满足常规过渡配合与间隙配合的选型需求。

　　从安装边界来看，组件底部的安装基座带有定位止口结构，可与设备机身的十字头滑道端面精准贴合，基座的安装孔位间距按照通用中小型往复泵的机身安装尺寸设计，可直接适配多数同功率段泵型的安装空间，无需额外改造机身滑道结构；本体两侧的平行导向面与滑道的配合间隙控制在合理范围内，既保证往复运动过程中不会出现卡滞，也能避免间隙过大导致的径向窜动，降低运行过程中的振动与噪声。

　　设计过程中优先考虑了受力分布的合理性，十字头销的安装通道位于本体的受力中心位置，可将连杆传递的驱动力均匀分散到整个本体结构上，避免局部应力集中导致的部件开裂或变形；与活塞杆连接的通道设置在本体前端的中心位置，保证活塞杆的受力始终沿轴向方向，不会出现偏载导致的密封件偏磨、活塞杆弯曲等常见故障。在实际应用场景中，这类十字头组件除了用于各类往复泵之外，也可适配于部分小型压缩机、冲压设备的直线导向传动部位，只要设备的往复行程、侧向力承载要求、安装空间尺寸匹配，即可直接替换原有同规格构件。

　　建模时对各个配合面的圆角、倒角做了符合机械加工工艺的处理，避免出现锐边导致的安装划伤、应力集中问题，所有连接部位的壁厚都经过受力校核，在满足强度要求的前提下尽可能控制构件重量，降低往复运动过程中的惯性冲击，提升设备运行的平稳性。从结构细节来看，本体上的导向面长度经过优化，足够的导向长度可保证往复运动全程的导向精度，即使在承受最大侧向力的工况下，导向面的比压也控制在材料允许的范围内，可有效降低导向面的磨损速率，延长部件的维护周期；十字头销通道的两端设置有挡圈安装槽，可用于安装限位挡圈，避免十字头销在运行过程中出现轴向窜动，脱出安装位造成设备故障。
