多场景通用减震连接支撑构件

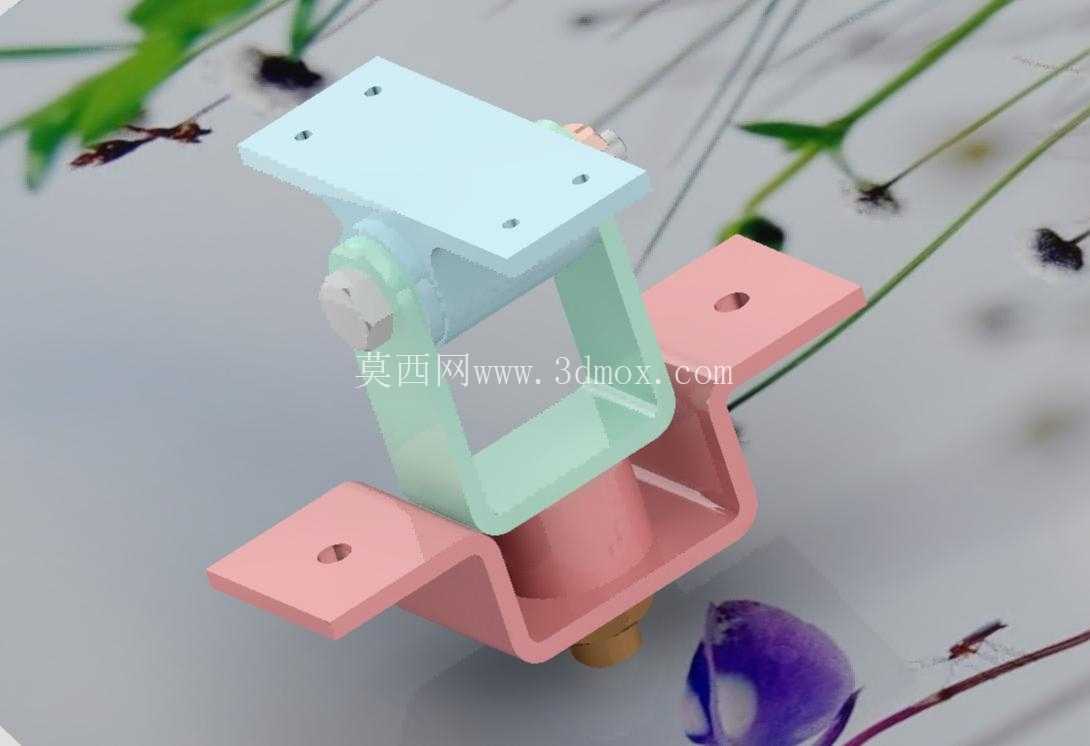

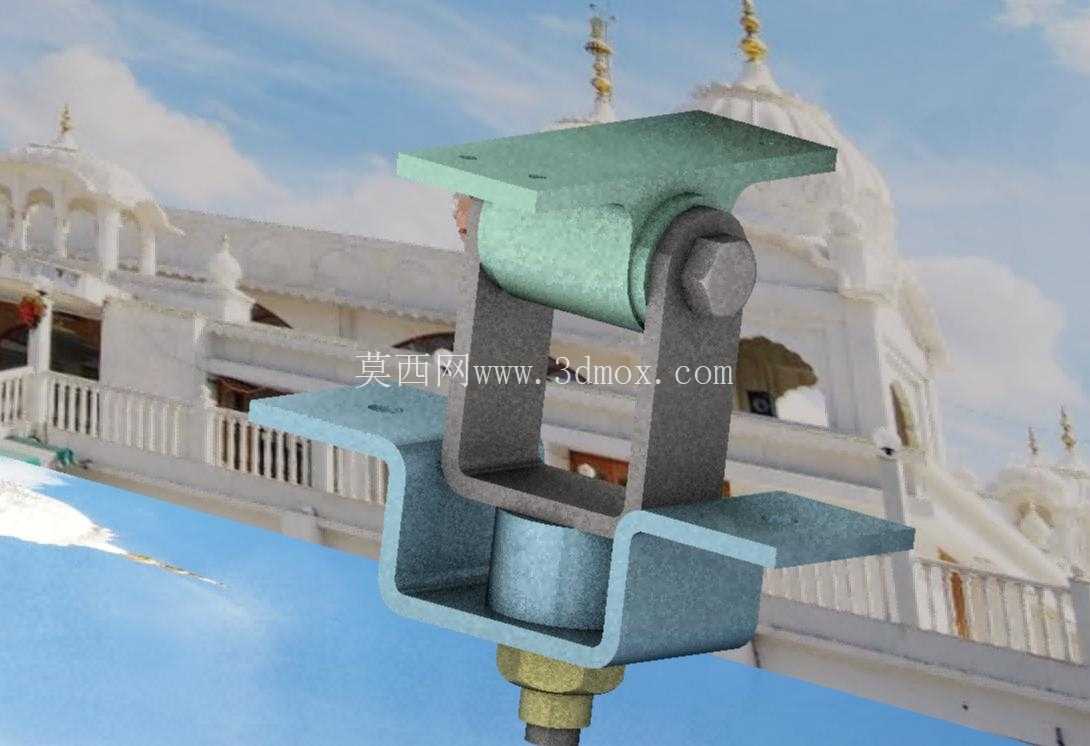

这款减震连接构件在结构设计上采用上下分体式安装基座搭配中间弹性铰接框架的组合形式，上方的浅色调安装板预留四个对称分布的沉头安装孔，孔位公差按照通用机械安装标准设定，可直接适配M4-M6规格的标准紧固件，安装板平面度控制在0.1mm以内，保证与被支撑部件的贴合度，避免安装后出现应力集中。下方的粉色安装基座采用双侧折弯翼面设计，每个翼面各设置一个长圆形安装孔，长圆孔的调节行程为5mm，可抵消安装面的加工误差，降低现场安装的对位难度，基座底部设置的圆柱形缓冲嵌件采用弹性材质，可吸收垂直方向的振动冲击能量。中间的铰接框架通过侧边的销轴结构实现上下安装座的柔性连接，销轴配合间隙控制在0.05-0.1mm之间，既保证铰接转动的灵活性，又避免间隙过大带来的横向晃动。

从实际应用场景来看，这类构件可覆盖多个领域的减震需求，在轻工机械领域，可用于小型输送线的侧边检测支架安装，吸收输送线运行时的持续振动，保证光电传感器的检测精度，避免因振动导致的检测误触发；在民用交通工具领域，可用于自行车的货架连接部位、小型电动车的电控模块安装支架，过滤路面颠簸带来的冲击，延长电子元器件的使用寿命，也可用于汽车内部非核心承重部件的辅助减震固定，比如内饰件的安装支撑、小型车载设备的固定支架；在通用工业设备领域，可作为小型电机、微型风机的辅助减震支撑，降低设备运行时的振动传递，减少设备运行噪音对周边作业环境的影响。

设计过程中优先考虑了安装兼容性与缓冲性能的平衡，上下安装面的中心距控制在65mm左右，整体横向最大宽度为90mm，纵向总长度为100mm，安装边界不会占用过多的设备内部空间，可适配狭小空间内的安装需求。铰接结构的摆动角度设计为正负8度，可抵消安装面之间的角度偏差，同时在受到侧向冲击时，可通过小角度摆动释放应力，避免刚性连接导致的构件断裂。中间框架的壁厚设置为3mm，在保证整体结构强度的前提下，尽可能降低构件自身重量，整体构件自重控制在120g左右，不会给被支撑部件带来额外的承重负担。

在受力性能设计上，垂直方向的额定承重为5kg，可满足绝大多数小型零部件、电子模块、轻型支架的安装需求，垂直方向的减震效率可达65%以上，可有效过滤10-50Hz频率范围内的常规振动，这一频率区间覆盖了绝大多数小型工业设备、民用交通工具运行时产生的振动频率。构件的所有棱边都做了R1的圆角处理，避免安装过程中锐边划伤操作人员，也减少应力集中点，提升构件的抗疲劳性能。安装孔的位置都做了沉台设计，紧固件安装后不会突出安装面，保证安装面的平整性，也避免突出的紧固件与其他部件发生干涉。

从建模逻辑来看，整个构件采用参数化建模方式搭建，所有安装孔位、壁厚、折弯角度都设置了可调整参数，设计人员可根据实际使用场景的需求，快速调整安装孔的间距、构件的整体高度、缓冲嵌件的硬度参数，快速衍生出适配不同安装场景的变体结构。建模过程中对配合面都做了公差匹配设计，铰接销轴与孔的配合采用基孔制间隙配合，保证装配后转动顺畅，安装板与基座的配合面设置了0.2mm的装配间隙，避免加工误差导致装配时出现卡滞。整个构件的结构没有复杂的异形曲面，所有部件都可采用常规的机加工、注塑或者钣金冲压工艺实现量产，加工难度低，生产成本可控，适合批量应用在各类需要小行程减震支撑的设备结构中。
