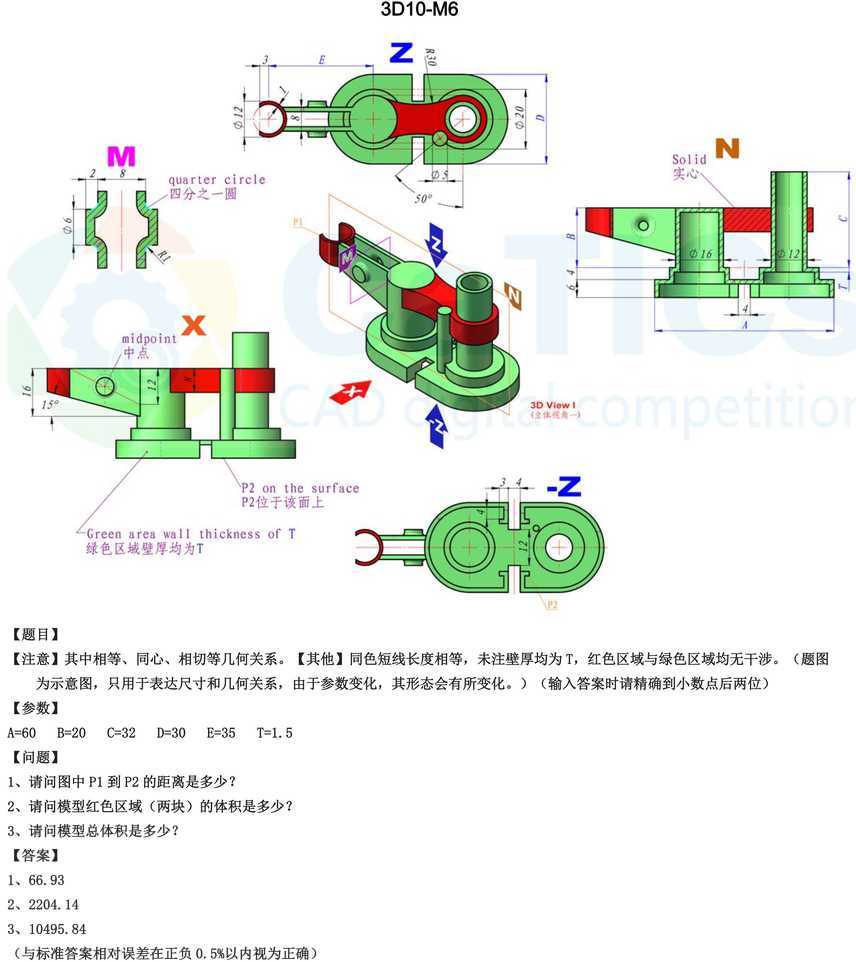

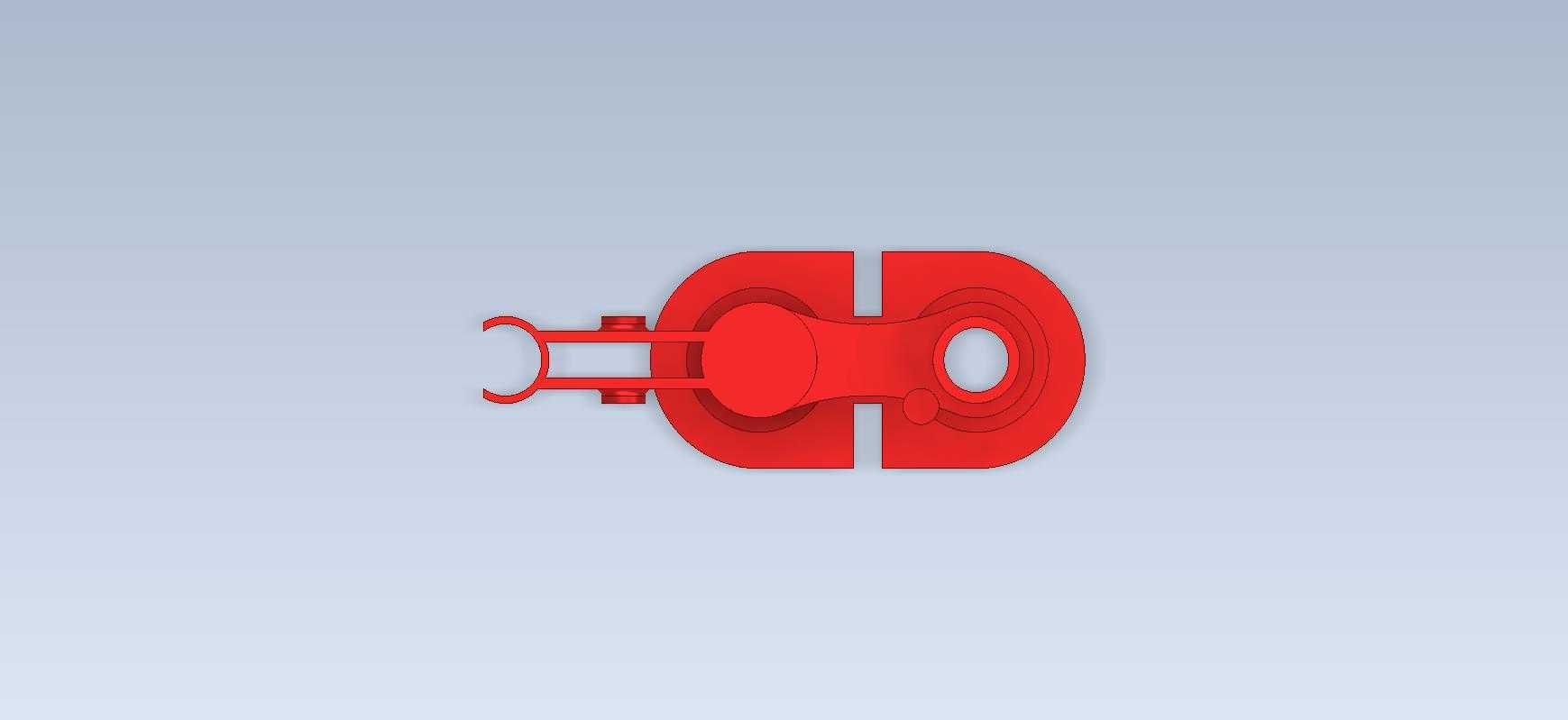

CATICS竞赛级铰接式管路支撑基座结构练习件

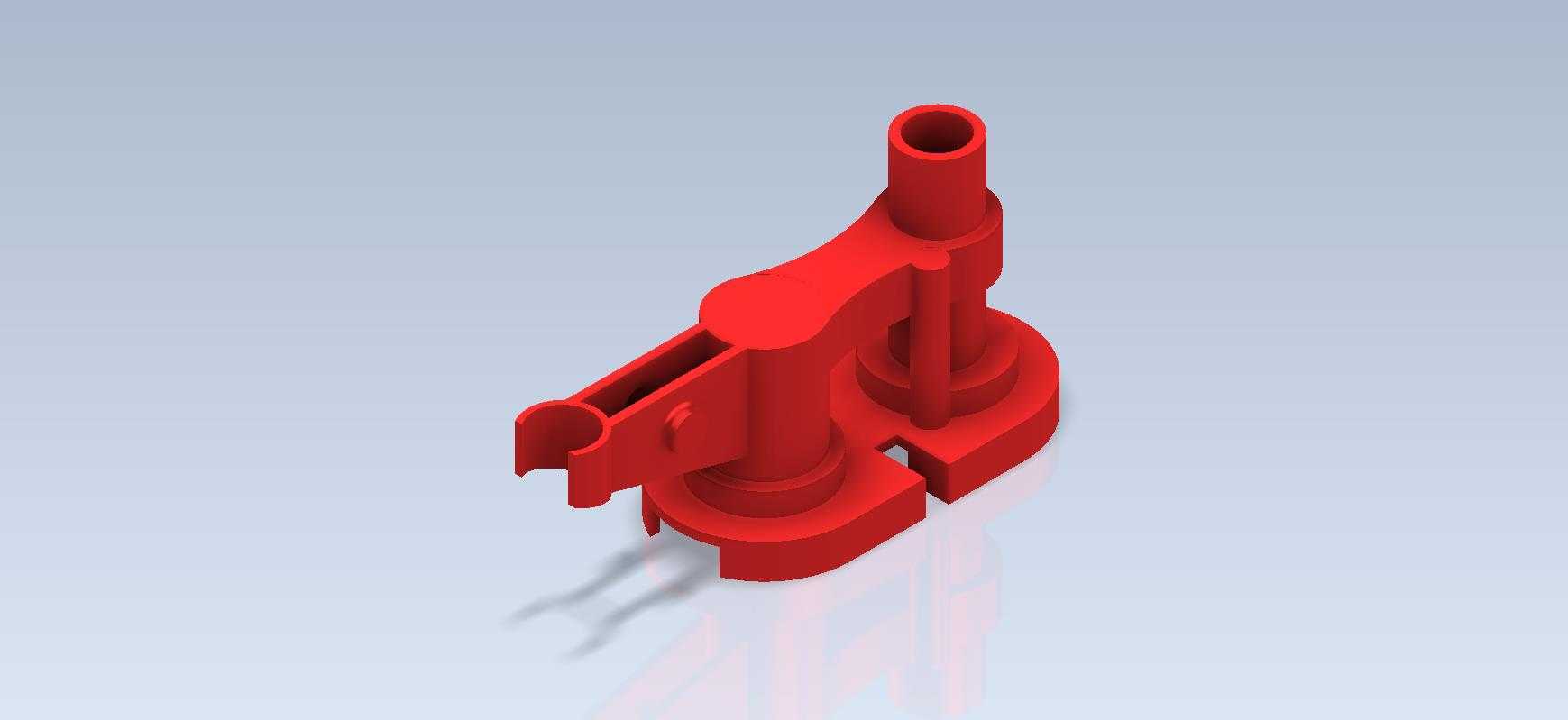

日常做三维建模基础训练时，这类带多特征组合的铰接支撑类零件，是打通草图绘制、特征生成、装配约束逻辑的绝佳载体，很多刚接触参数化建模的工程师，容易在这类零件上踩特征顺序错误、基准偏移的坑。从实际工业场景来看，这类带立式圆柱通孔、侧边铰接卡槽、底部定位缺口的结构，常出现在小型气动管路的固定支撑单元、轻工设备的连杆铰接基座、通讯布线的线缆转向固定座上，核心作用是为管状构件提供垂直方向的安装定位，同时通过侧边的叉形铰接位，连接联动杆件实现小角度的摆动调整，底部的缺口则是为了卡在设备型材的凸台上，限制安装后的周向转动，避免工作过程中基座受侧向力发生偏转。

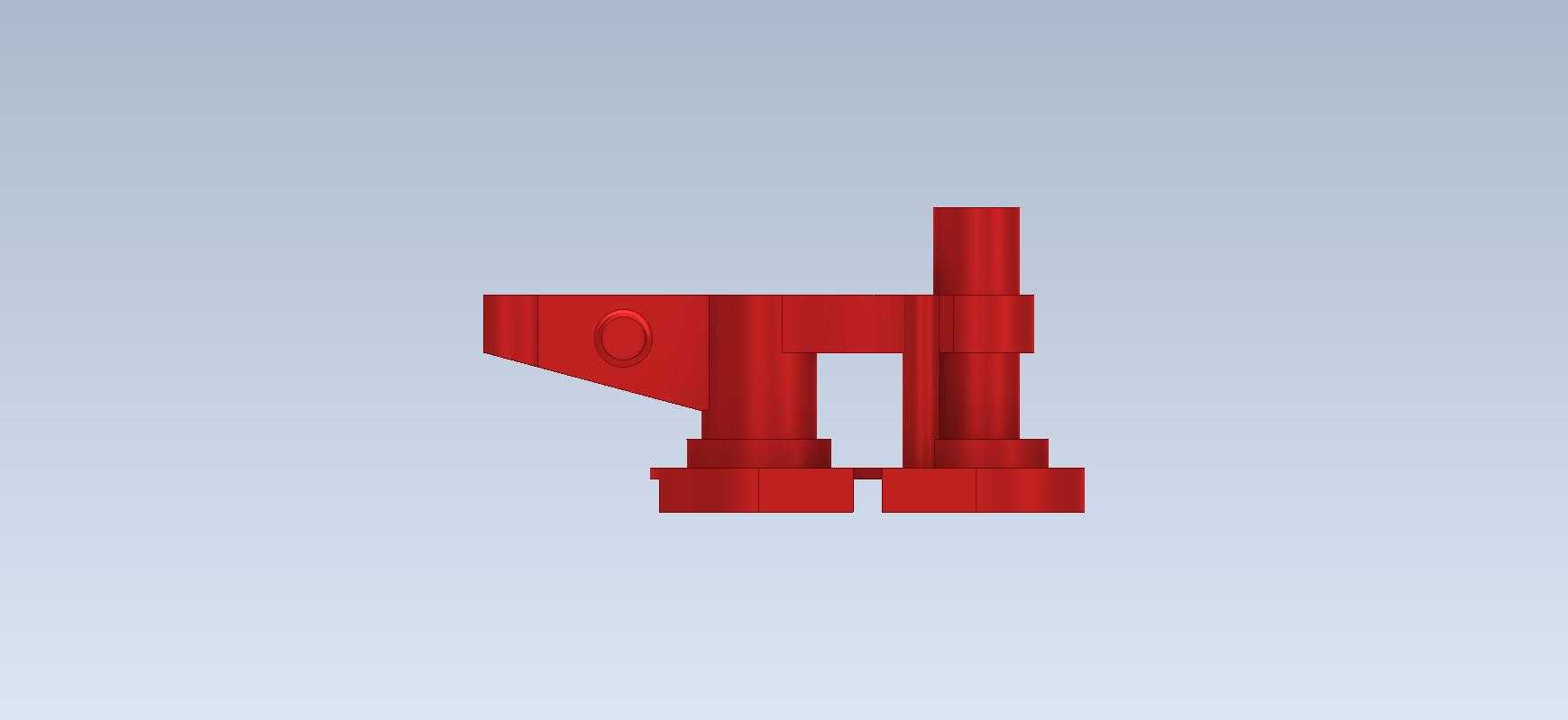

设计这类零件的时候，首先要锚定底部安装基准面，所有特征的草图都要以这个基准面为参照逐层搭建，不能随意切换基准导致后续修改时特征报错。底部的圆盘基座是整个零件的承载基础，厚度需要根据上方立柱的高度做匹配，避免立柱受侧向力时基座根部出现应力集中，通常基座直径要比立柱外径大1.5倍以上，才能保证安装后的稳定性。立式圆柱的内孔是走管路或者穿固定轴的位置，孔的同轴度公差要控制在0.05mm以内，和外圆柱的壁厚要保持均匀，不然注塑或者3D打印成型的时候容易出现缩痕，要是做机加工件的话，壁厚不均还会导致装夹变形。

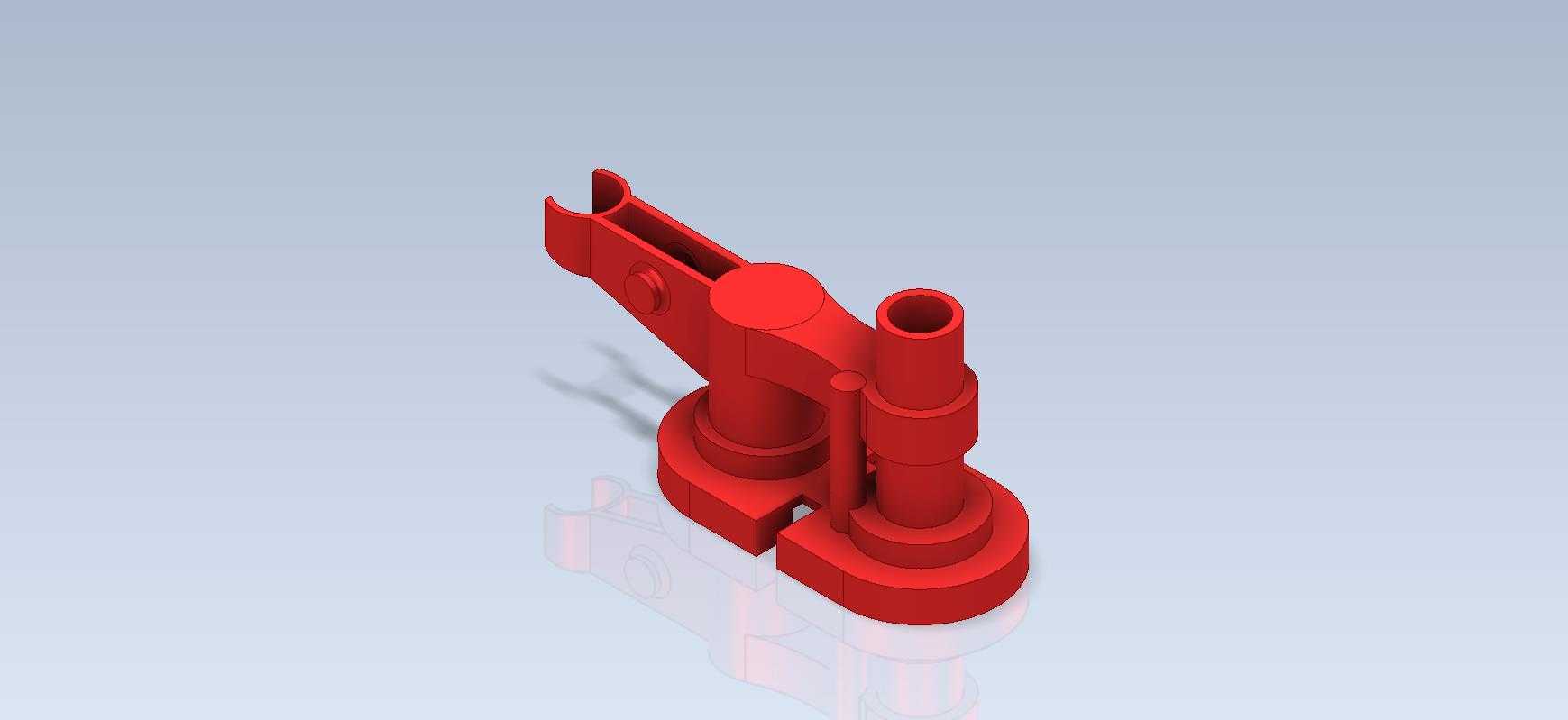

侧边延伸出去的叉形铰接臂，是整个零件结构最复杂的部分，臂身的曲面过渡要做圆角处理，不能留直角锐边，不然应力会集中在臂和立柱连接的根部，反复受摆动载荷的话容易出现断裂。叉形槽的宽度要和配套铰接的杆件厚度做间隙配合，单边留0.1mm的装配间隙，槽底的半圆要和铰接销的直径匹配，不能出现过约束导致装配时销子插不进去。臂身上的小凸台是做定位标记或者安装微动开关的位置，凸台高度不用太高，1-2mm足够，太高反而容易在搬运过程中被碰断。

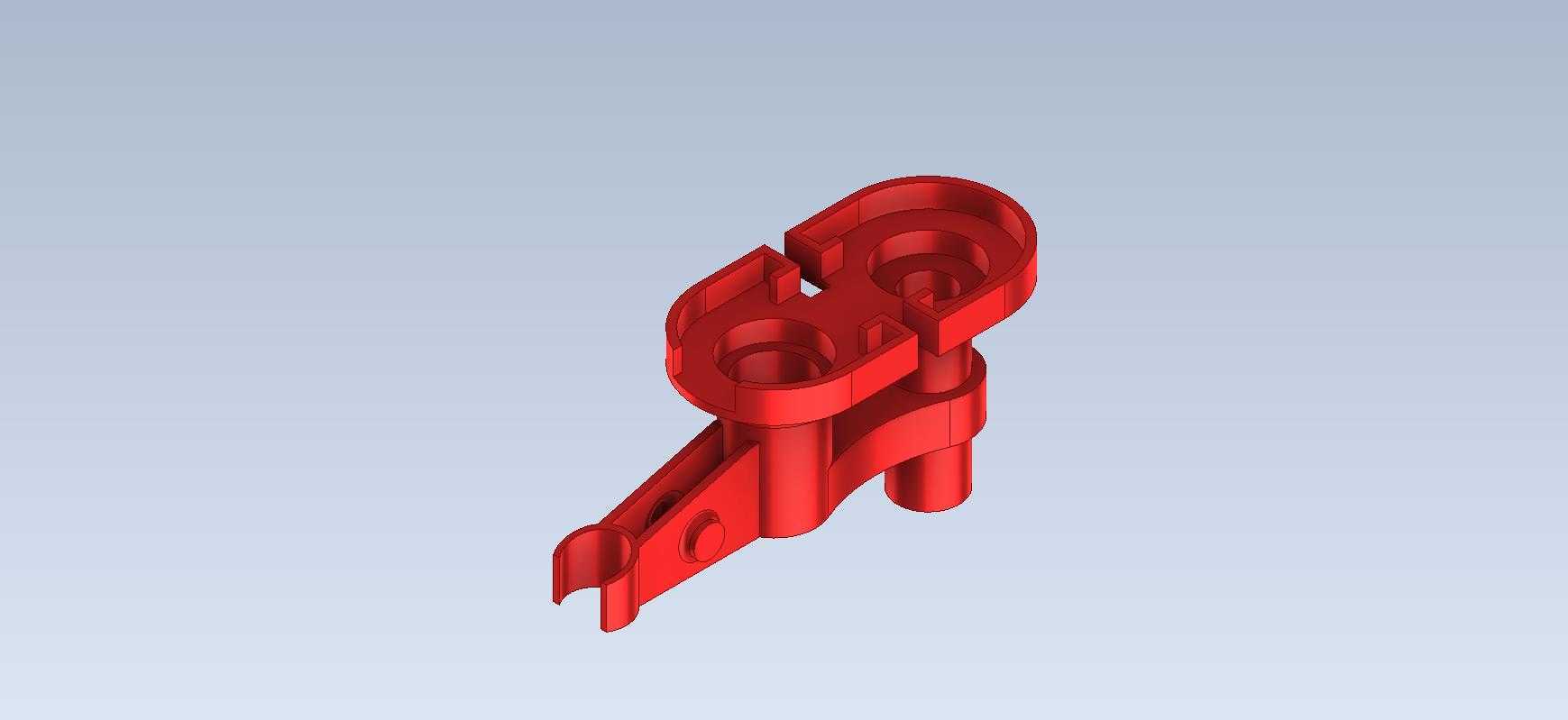

安装边界方面，底部圆盘的两个缺口是对称分布的，缺口宽度要和安装工位的定位凸台宽度做滑配，安装时顺着缺口滑入凸台后，旋转一定角度就能卡紧，不需要额外打螺丝就能实现初步固定，后续如果需要承受大载荷，再在圆盘上预留的沉孔位置打螺丝锁紧就行。立式圆柱的顶端是平口设计，没有额外的法兰结构，管路从顶端插入后，可以用卡箍或者快插接头直接固定，不需要额外的转接件，减少装配步骤。

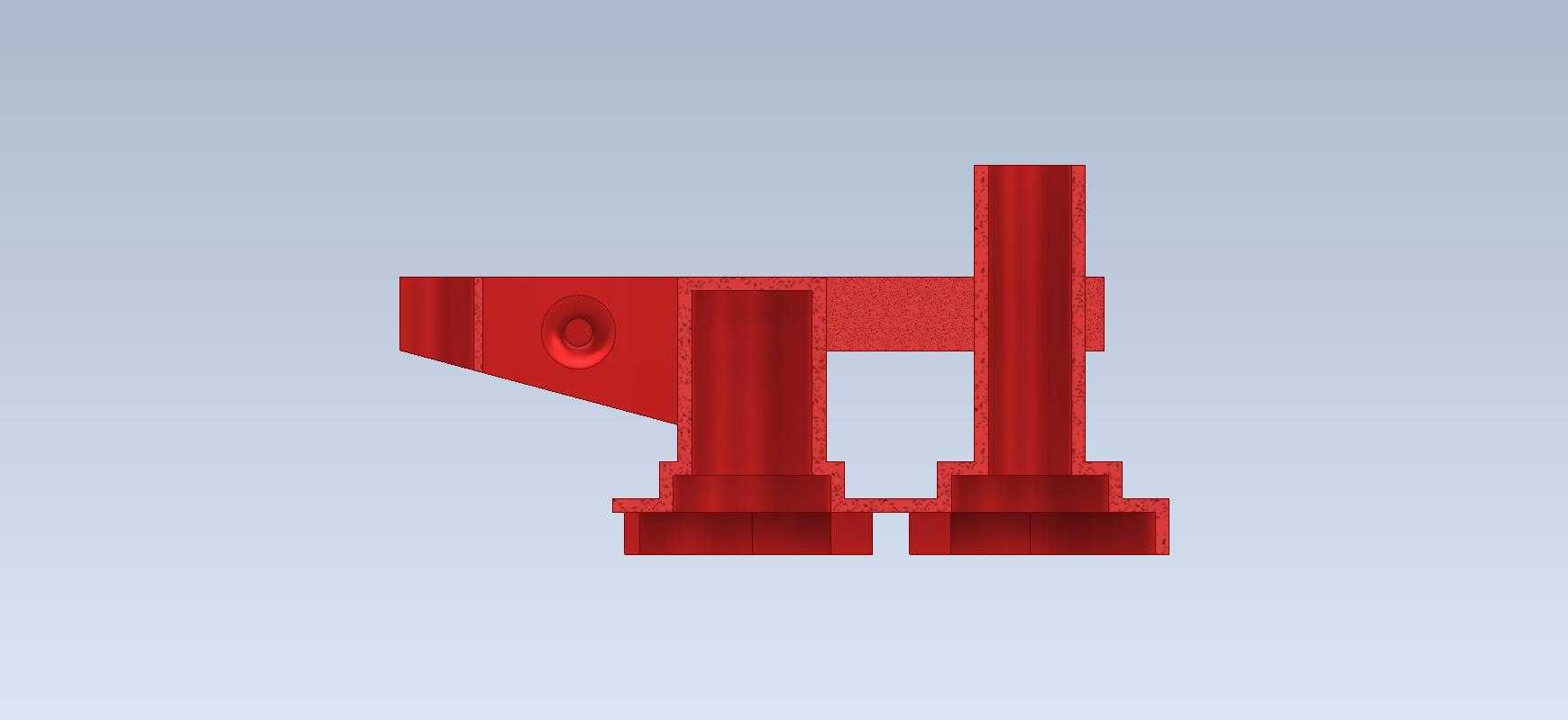

建模的时候要注意，不要把所有圆角都放在最后一步做，尤其是臂身和立柱连接位置的大圆角，要在主体特征做完之后优先添加，不然后续做其他切除特征的时候会出现边线丢失的问题。圆柱内孔要做拔模斜度吗？如果是注塑件的话，内孔要做0.5度的拔模，方便脱模，如果是机加工的金属件就不需要拔模，直接做成直孔就行。底部的安装面要保证平面度，不能有凸起或者凹陷，不然安装的时候会出现翘曲，导致立柱垂直度不达标，后续穿入的管路或者轴会出现偏斜，影响整个联动机构的运动精度。

很多新手做这个练习的时候，容易把铰接臂的位置做偏，导致叉形槽的对称面和立柱的轴线不共面，后续装配连杆的时候会出现别劲的情况，运动的时候阻力很大，甚至会卡死。所以在画铰接臂的草图时，一定要先做一条和立柱轴线重合的构造线作为对称基准，所有槽的边线都要关于这条构造线对称，从根源上避免位置偏移。另外圆柱和基座连接的位置，要做一个小的倒角，不仅能去除锐边避免划伤装配人员，还能减少应力集中，提升零件的抗疲劳强度。

这类练习件别看尺寸不大，涵盖了拉伸、切除、圆角、倒角、同轴度约束、对称约束这些最常用的建模命令，把这个零件的建模逻辑摸透，后续做同类的支撑座、铰接件的时候，就能快速理清特征顺序，不会出现建模步骤混乱、改一个特征全图报错的问题。实际生产中这类零件如果用在通讯设备上，一般会用ABS或者PC材质注塑成型，重量轻成本低，如果用在工业设备的气动管路上，会用铝合金或者POM材质加工，耐磨性能更好，能承受反复的摆动载荷。
