钣金加工用折弯成型模具结构设计

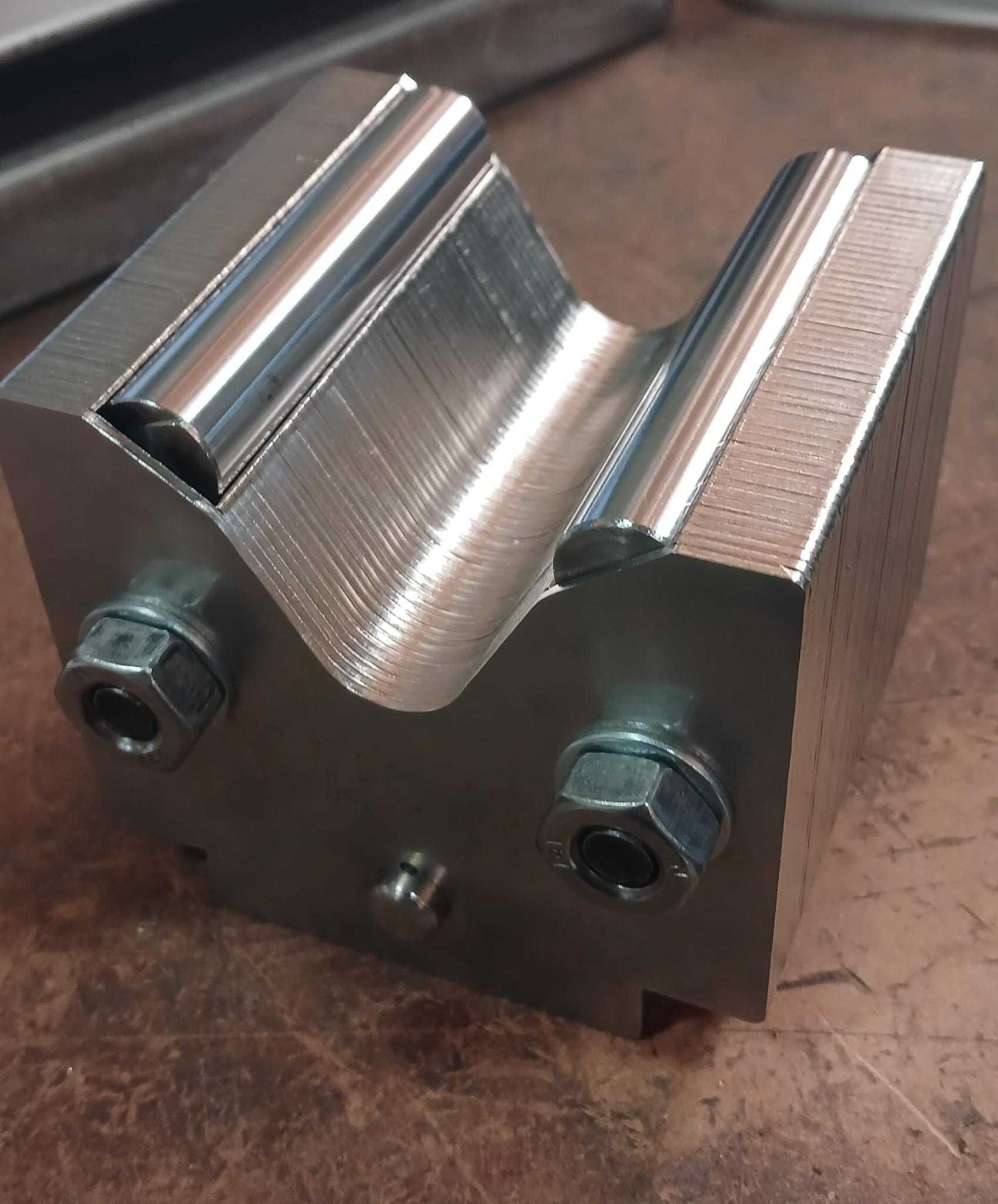

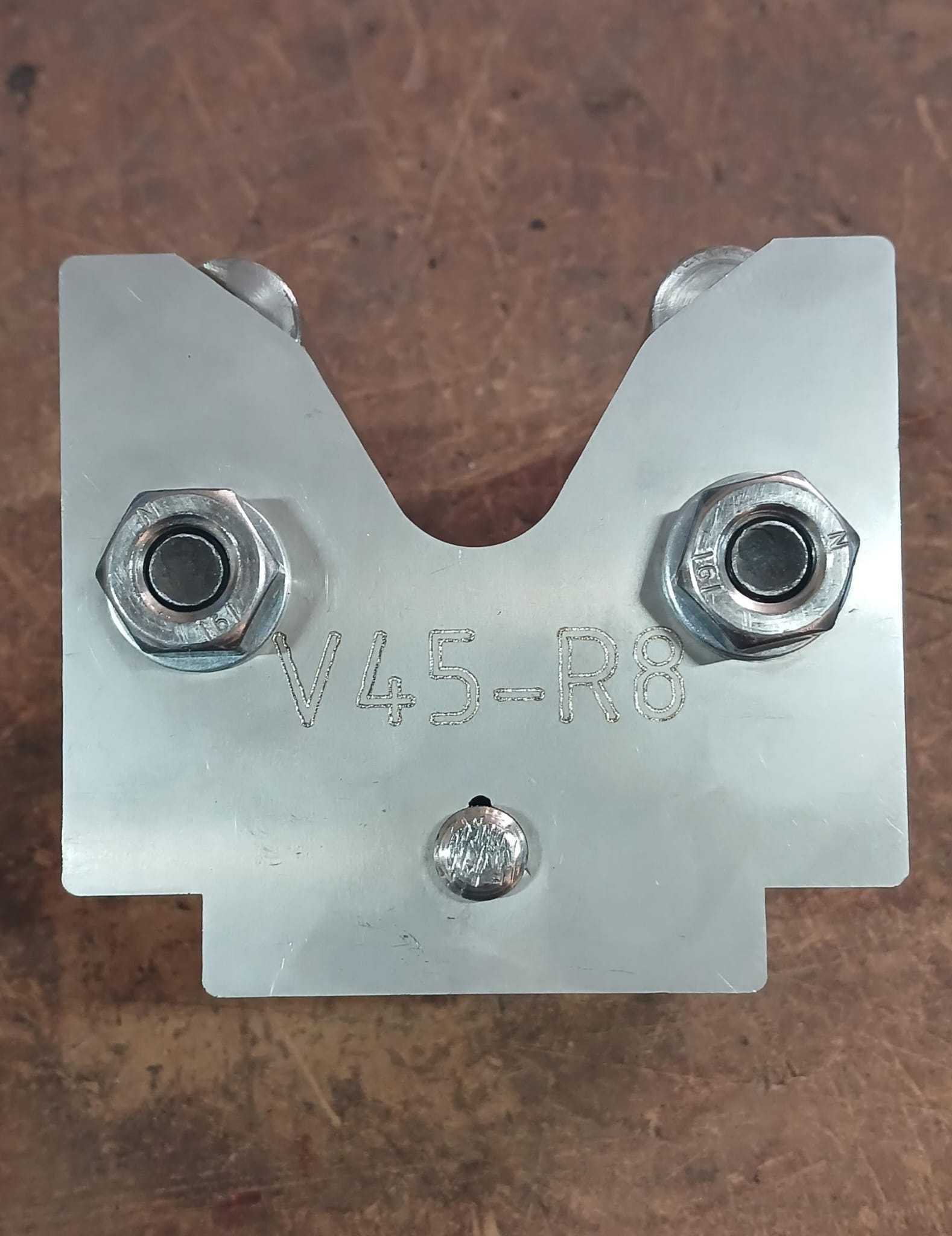

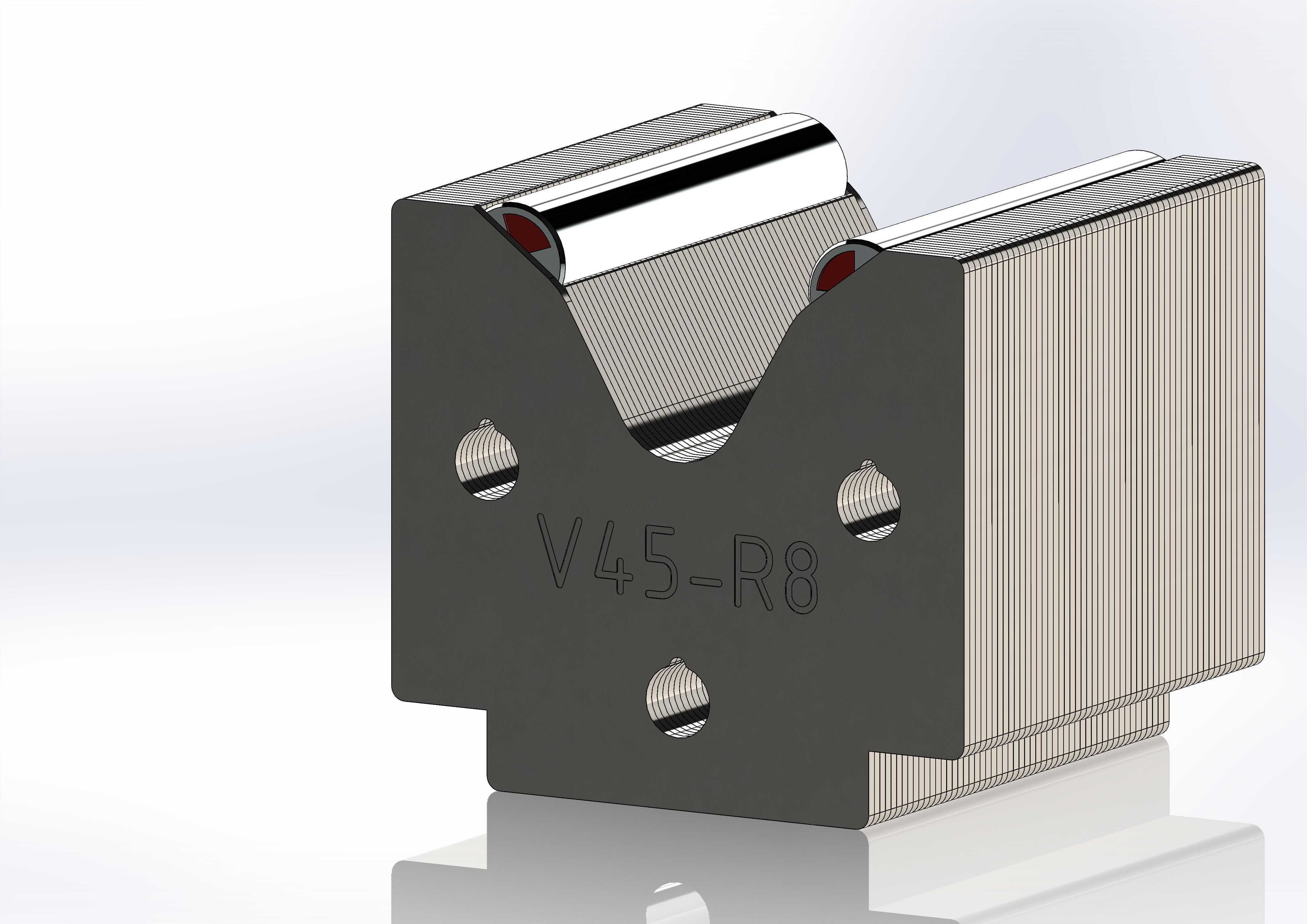

　　在钣金加工车间的日常生产里，折弯工序是决定薄板件成型精度的核心环节，这套折弯模具的设计，完全围绕中小批量钣金件的折弯作业需求展开，适配常规机械式折弯机的安装接口，可直接替换同规格标准模座完成装夹。从实际应用场景来看，这类模具主要服务于机箱机柜加工、五金钣金件生产、小型金属结构件弯折工序，针对厚度0.8-3mm的冷轧钢板、铝板弯折作业做了结构优化，模头的工作刃口做了圆角过渡处理，避免硬接触造成的板材表面压痕，尤其是处理拉丝面不锈钢板、阳极氧化铝板这类对表面质量要求高的工件时，能有效减少后续打磨抛光的工序量。设计过程中首先考虑的是安装边界的通用性，模柄部分采用行业通用的圆柱定位结构，直径匹配常规折弯机的模柄安装孔公差，上下模的合模导向做了双侧限位凸台，不需要额外加装导向块就能保证合模时的对位精度，避免长期冲压作业后出现模头偏移造成的折弯角度超差。模体的主体结构采用分体式设计，工作刃口部分和模座部分通过沉头螺栓锁紧，当刃口出现磨损或者需要加工不同折弯半径的工件时，只需要更换对应的刃口镶块即可，不需要整体更换模体，能大幅降低生产中的耗材成本。

　　从功能特性上看，这套模具的折弯工作区做了分段式避让设计，针对带翻边、带局部凸包的异形钣金件，在对应位置预留了避让缺口，弯折过程中不会和工件上的已成型特征发生干涉，解决了标准整体式折弯模无法加工异形结构件的痛点。模座的底部做了定位键槽，和折弯机工作台的T型槽匹配，安装时只需要将定位卡入T型槽，锁紧两端的压板螺栓即可完成固定，不需要反复打表找正，能缩短换模的准备时间。在结构强度校核阶段，模体的受力区域做了加厚处理，对应折弯受力点的位置做了加强筋结构，按照3mm钢板满负载折弯的受力工况做了有限元验证，长期满负荷作业也不会出现模体变形、刃口崩裂的问题。

　　刃口的热处理硬度控制在HRC55-58之间，兼顾了耐磨性和韧性，既不会因为硬度过高在冲击载荷下崩边，也不会因为硬度过低快速磨损导致折弯尺寸漂移。针对小尺寸工件的折弯需求，模具的端部做了窄边结构设计，最小可完成宽度10mm的折边加工，覆盖了常规小型钣金件的加工范围，不需要额外定制窄边专用模。上下模的合模间隙做了可调设计，通过模座后方的调节螺栓可以微调刃口间隙，适配不同厚度板材的折弯需求，不需要更换模体就能覆盖常用板材厚度的加工区间。模具的安装总高度控制在常规折弯机的闭合行程范围内，不需要调整折弯机的最大开口度就能完成装夹，适配车间内多数在用的普通折弯设备，不需要对设备做额外改造。

　　在实际生产验证中，这套模具加工出的工件折弯角度公差可以控制在±0.5°以内，折弯边的直线度误差小于0.2mm/100mm，完全满足通用钣金结构件的精度要求，针对需要批量折弯的小型零件，还可以在模座上加装定位挡块，实现快速定位，减少每片工件的划线对位时间，提升批量加工的效率。模体的所有棱角位置都做了倒角处理，安装和更换过程中不会划伤操作人员，也避免了应力集中造成的模体开裂风险，油路通道做了内置设计，可以在作业过程中直接通过注油孔对导向面进行润滑，减少长期往复运动的磨损量。
