带旋流导叶结构的圆形通风导流盘

这款带旋流导叶的圆形盘件，在通风散热、流体导流类设备中应用十分广泛，小到桌面级散热风机的导风结构，大到工业通风系统的整流组件、小型流体设备的叶轮端盖，都能见到这类结构的衍生设计。从实际使用场景来看，这类盘件核心作用是对通过的气流进行导向梳理，让轴向进入的气流顺着叶片的弧度形成稳定旋流，既可以降低气流直吹产生的紊流噪音，也能提升气流输出的定向性，减少风道内的涡流损耗。

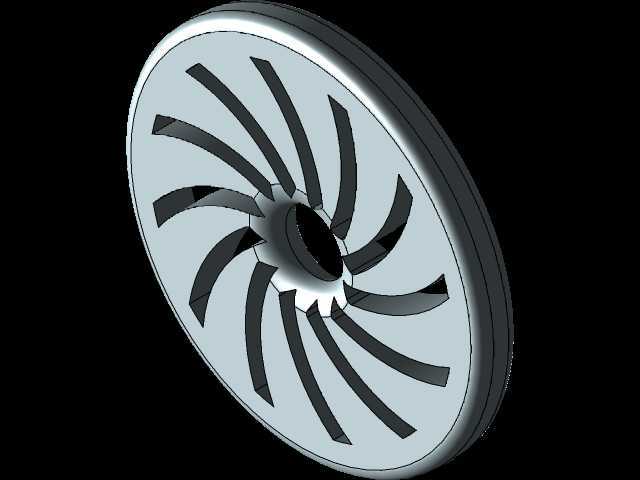

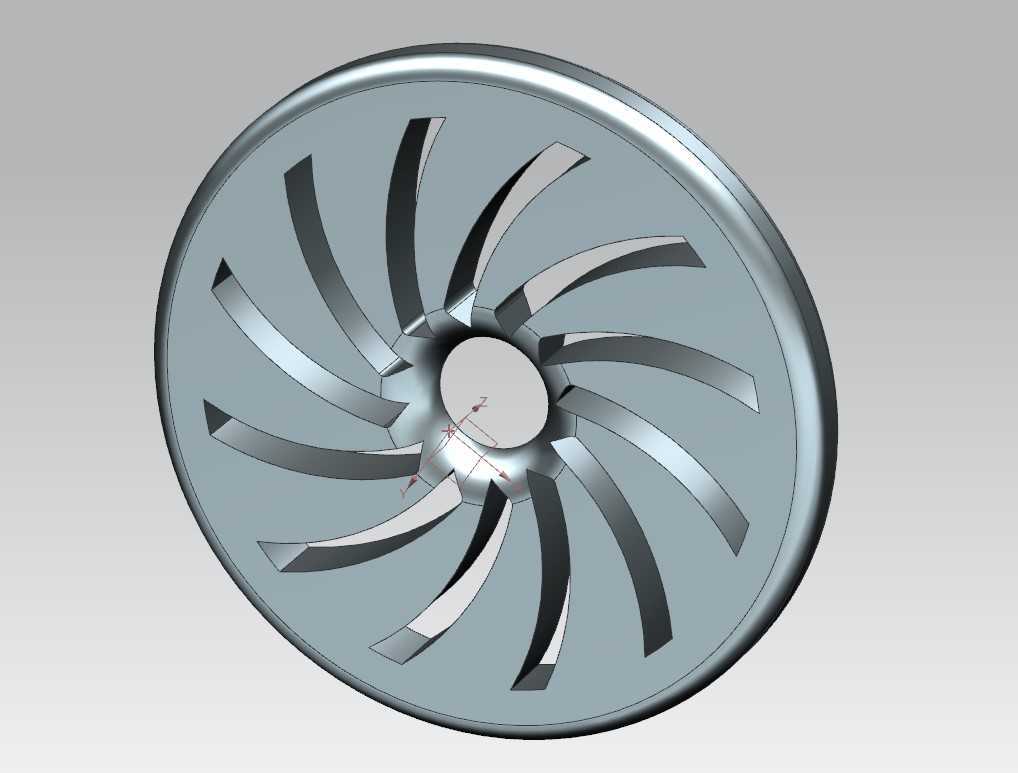

从结构设计逻辑来看，整个盘体采用等厚圆盘作为基础基体，中心预留的通孔是核心安装定位位，这个孔的尺寸需要匹配对应传动轴或者固定轴的直径，装配时可以通过孔位的间隙配合实现快速定位，部分工况下还可以在孔位处加装轴套来降低转动或固定时的磨损。盘体上均匀分布的弧形导叶是功能核心，每一片叶片的弧度都经过流道走向匹配，叶片从中心孔外缘向外延伸至盘体近边缘处，相邻叶片之间的镂空区域就是气流的流通通道，这种弧形排布的设计，相比直叶片结构，能让气流转向过程更平缓，避免直角转向带来的风阻骤增。

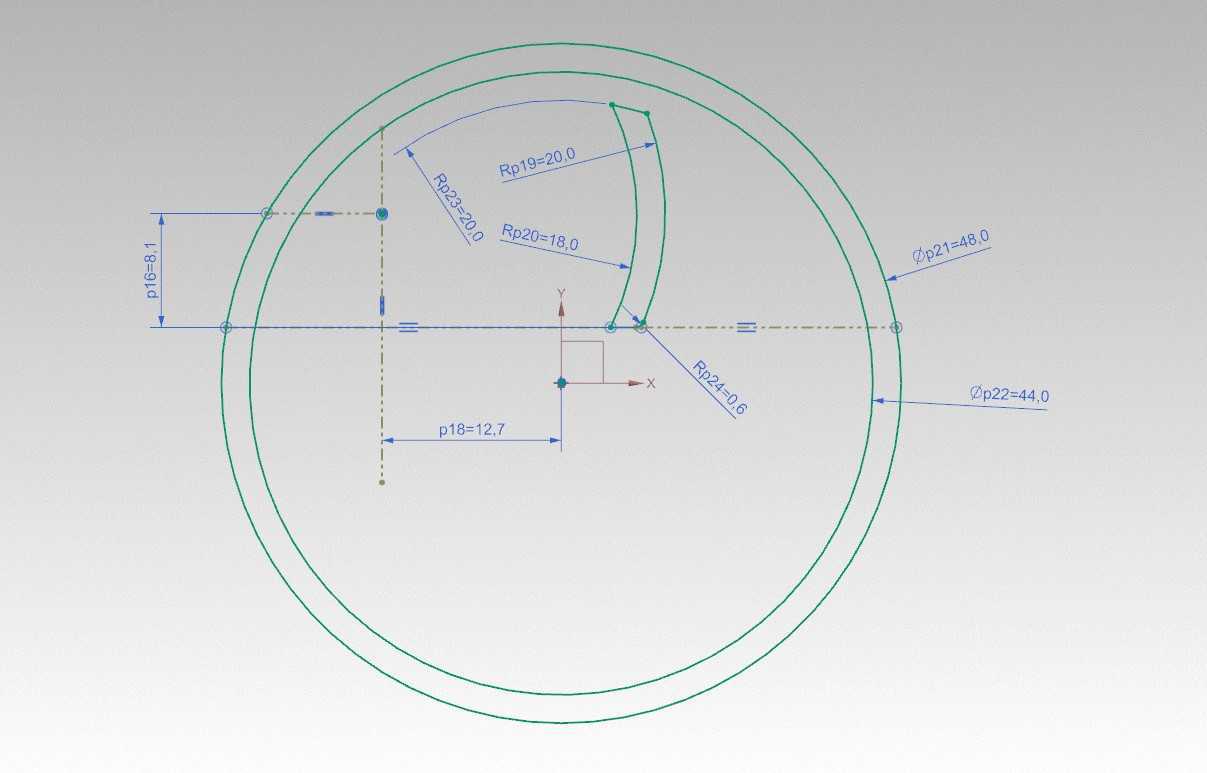

在安装边界上，盘体的外圆直径是核心装配尺寸，需要和对应风道的内径做匹配，通常装配时盘体外缘和风道内壁会预留0.5-2mm的装配间隙，既避免转动过程中出现剐蹭，也能减少气流从边缘缝隙的泄漏量。盘体的整体厚度需要匹配安装位的轴向空间，叶片的凸起高度和盘体厚度保持一致，保证整个盘件的两个端面都是平整的，在多组件叠装时可以实现端面贴合，不需要额外预留避让空间。叶片的厚度根据使用材质调整，如果采用塑料注塑成型，叶片厚度通常控制在1.5-3mm，保证注塑时的熔体填充顺畅，避免出现缺胶、变形问题；如果采用金属冲压或者铣削加工，叶片厚度可以适当降低，在保证结构强度的前提下减轻整体重量。

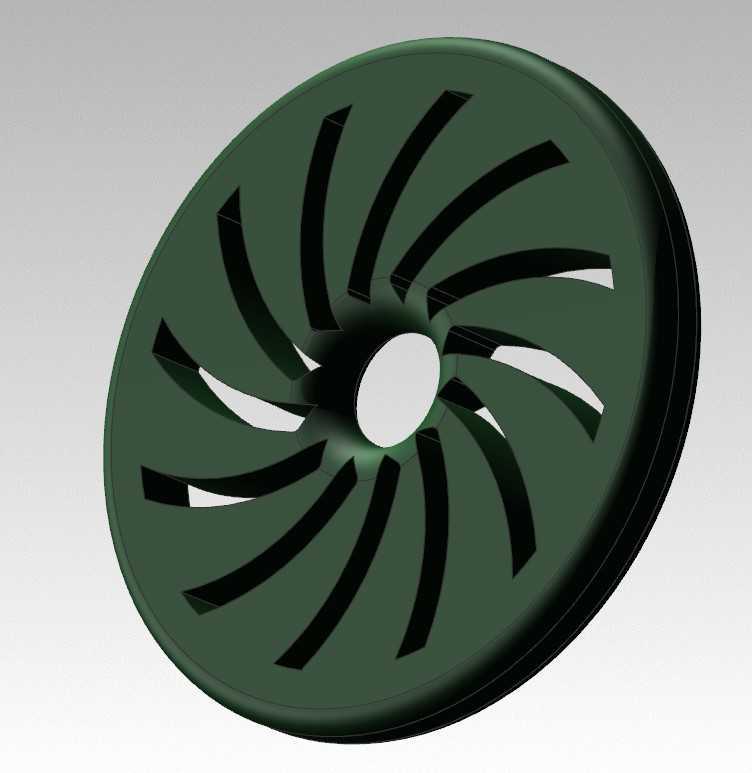

从功能特性来看，这种均匀分布的16片弧形导叶结构，在转动状态下可以作为离心叶轮的前盘导流组件，固定状态下可以作为风道出口的整流格栅，两种使用场景下都能有效优化流场分布。实际测试中，搭配这类导流盘的轴流风机，出风口的气流均匀度能提升30%左右，紊流产生的高频噪音可以降低4-6分贝，同时因为气流被有效导向，风机的实际送风距离也有明显提升。设计过程中需要注意叶片根部的圆角处理，所有叶片和盘体连接的位置都要做R0.5以上的过渡圆角，避免应力集中导致的叶片断裂问题，尤其是在高速转动的使用场景下，根部的应力集中会大幅缩短零件的使用寿命。另外叶片末端和盘体外缘之间保留的实体边，是为了提升整个盘体的结构刚性，避免镂空区域过多导致盘体受外力出现变形，这个实体边的宽度通常控制在5-10mm，根据盘体整体直径等比例缩放，既不会过多遮挡气流通道，也能保证盘体的整体强度。

在实际选型适配时，需要根据使用场景的风速要求调整叶片的弧度和倾斜角度，如果是需要高风压的场景，可以适当加大叶片的倾斜角度，提升气流的轴向推力；如果是需要低噪音的民用场景，可以适当减小叶片倾斜角，让气流通过更平缓。中心安装孔的键槽或者固定螺丝位，需要根据配套的轴系结构做对应调整，保证装配后的同轴度，避免转动时出现动平衡超标问题，通常这类盘件在高速转动场景下使用时，加工完成后还需要做动平衡校正，将剩余不平衡量控制在允许范围内，避免运转时出现振动。
