玩具DIY用微型直流电机外壳结构设计

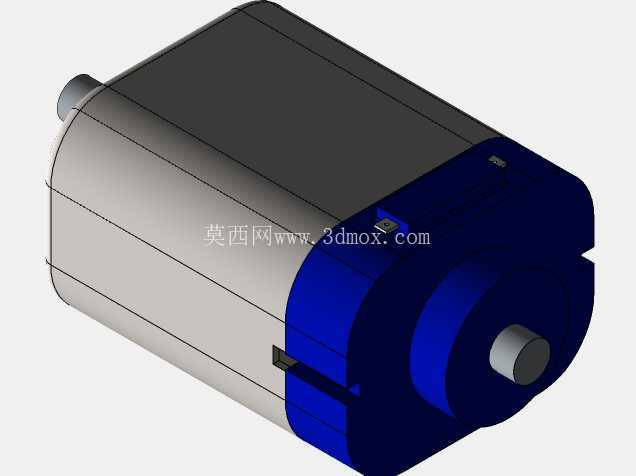

　　这款微型直流电机的外壳结构设计，主要面向玩具制作、学生科创DIY项目、小型桌面装置动力配套场景，在四驱车改装、小型机械臂关节驱动、桌面创意摆件动力单元、学生课程设计样机这类对安装空间要求紧凑、动力输出需求适中的场景中适配性较强。设计过程中优先考虑了DIY场景下的安装便利性，外壳主体采用近似方型的截面设计，区别于传统圆形机壳的电机，方型外壳在安装到亚克力板、3D打印支架、木质拼装结构上时，不需要额外加工弧形定位槽，直接通过侧面的平面贴合安装面即可完成定位，能大幅降低爱好者的装配加工难度。

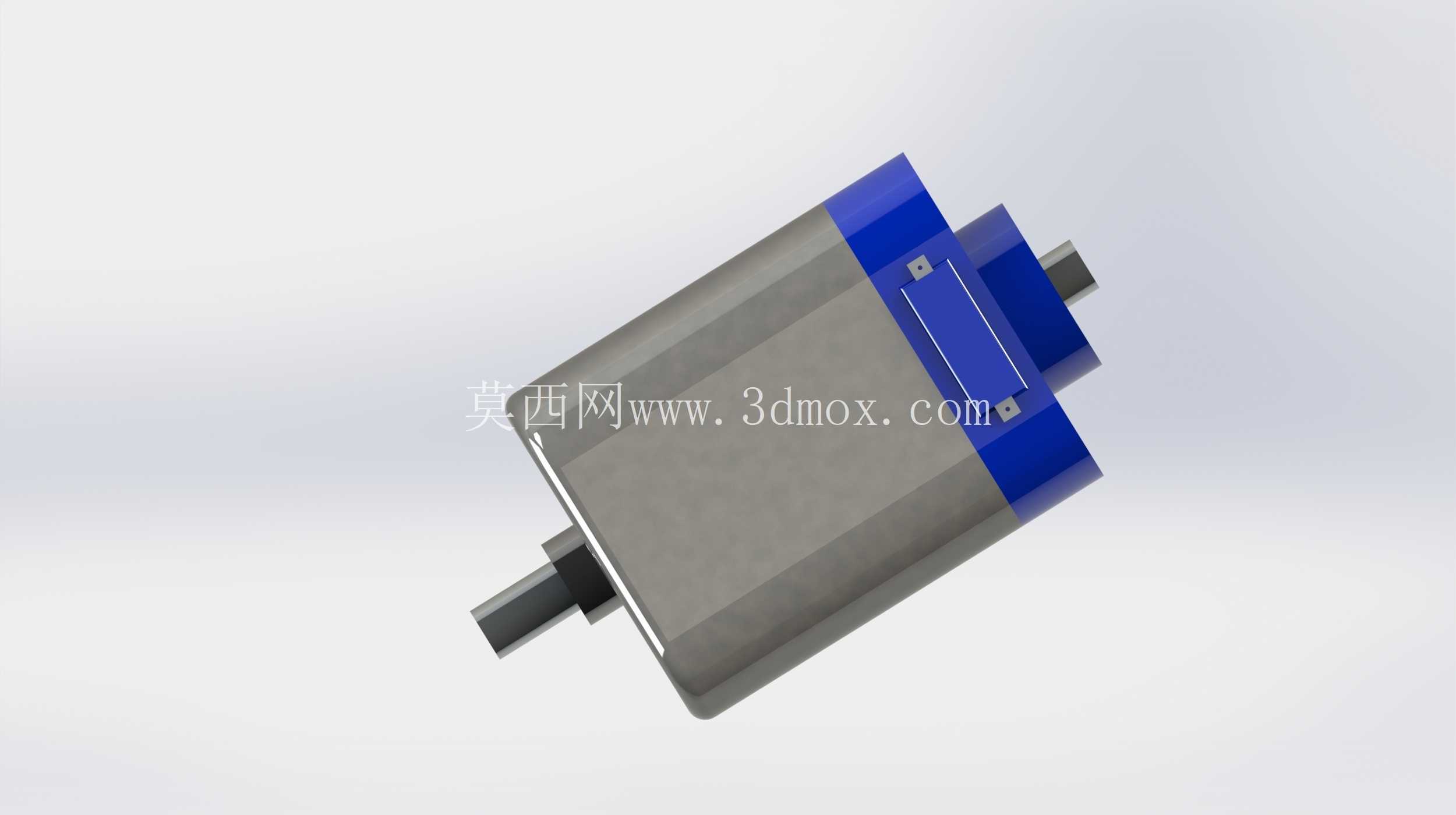

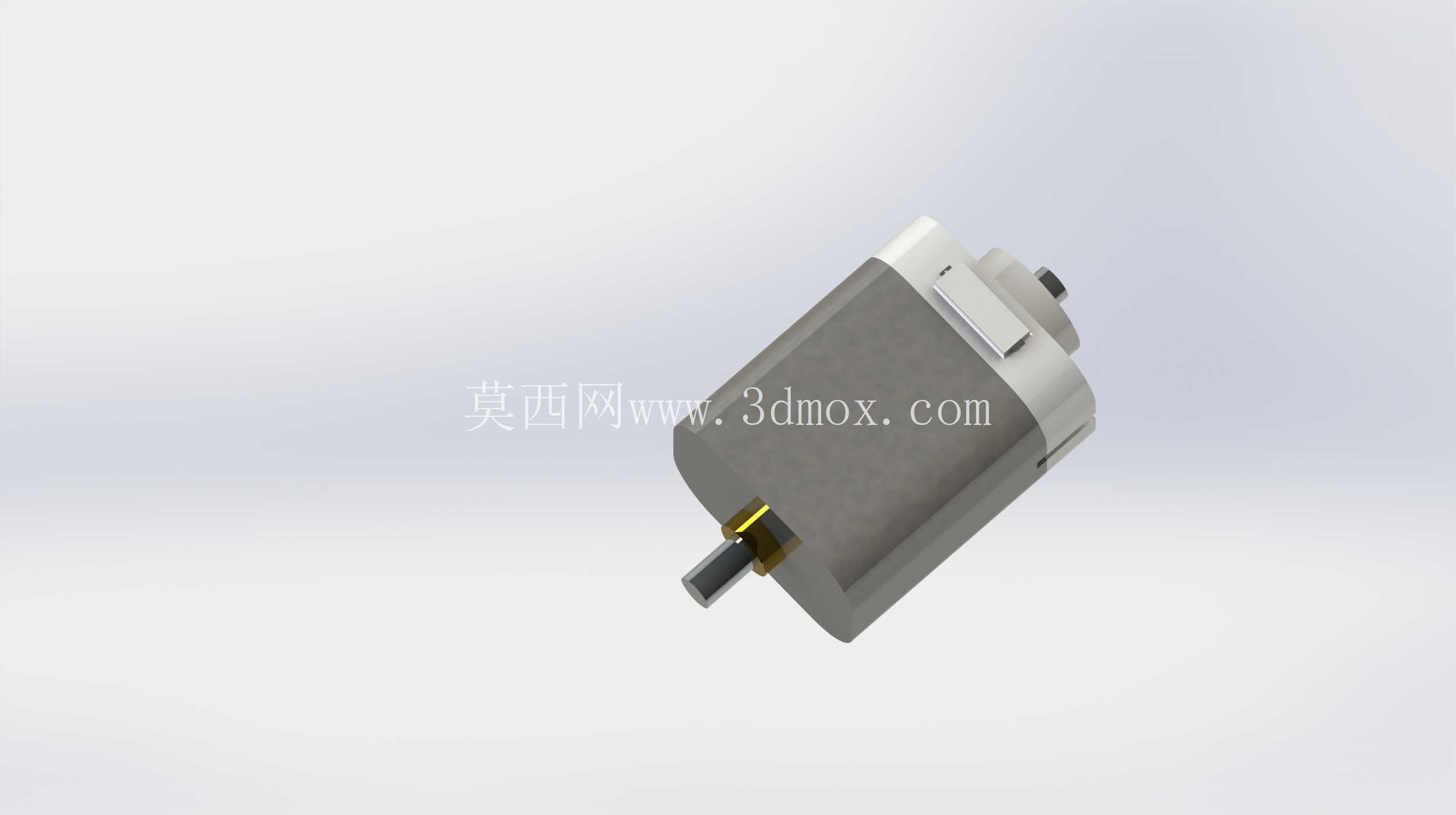

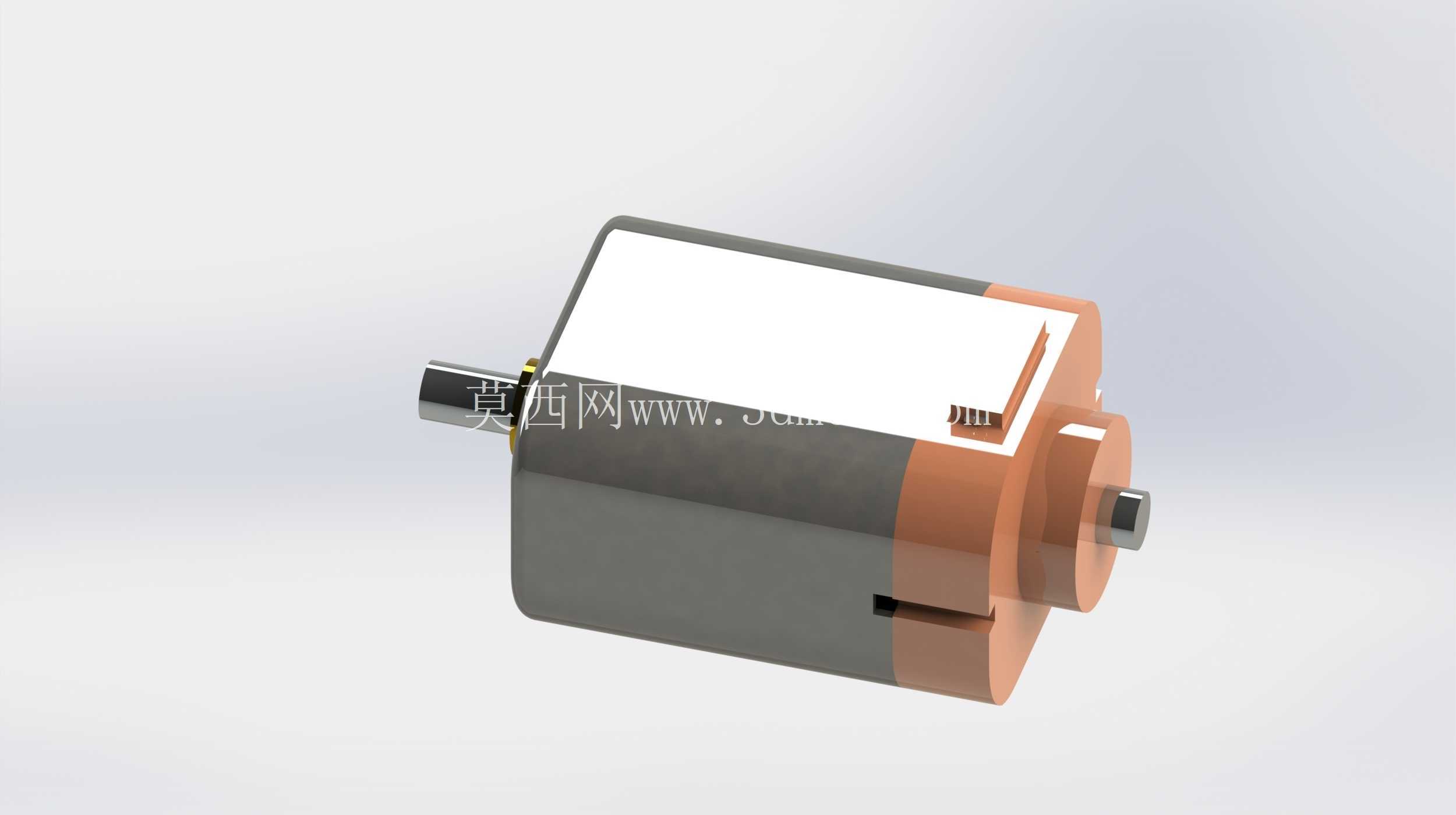

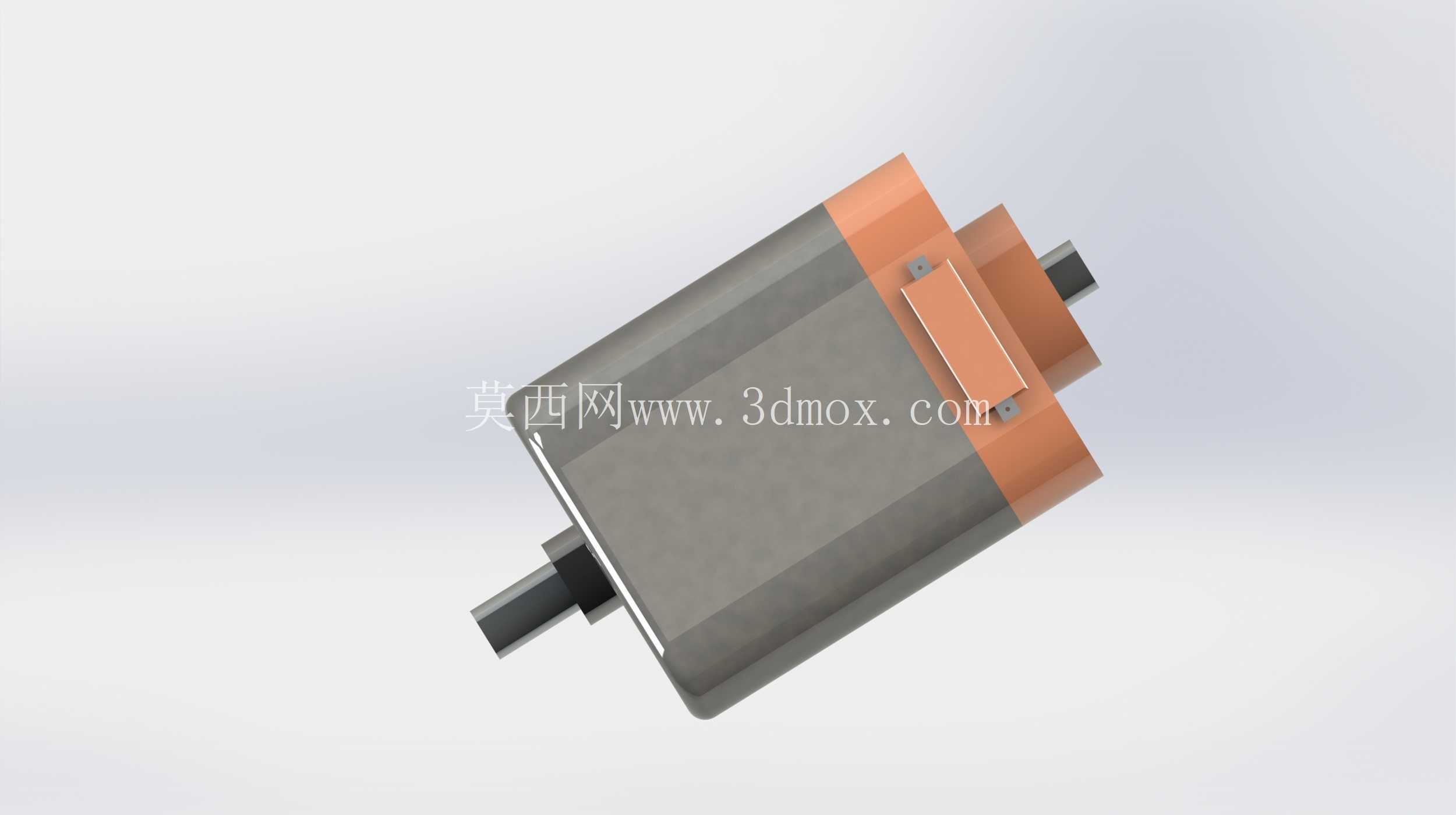

　　从结构细节来看，外壳分为机壳主体与端盖两部分，机壳主体采用直筒式结构，一侧预留输出轴的伸出通孔，轴伸长度控制在适配常规玩具齿轮、同步带轮安装的范围，不会因为轴伸过长导致装配后出现轴跳动量过大的问题，也不会因为轴伸过短无法加装传动零件。端盖部分与机壳采用卡扣式配合结构，不需要额外的紧固螺丝，在做样机验证阶段可以快速拆装，方便爱好者根据自身需求调整内部绕组、磁钢的配置，当然本次设计仅完成了外部壳体的结构，没有涉及内部电磁与传动零件的建模，使用者可以根据自身的动力参数需求匹配对应的内部组件。安装边界方面，外壳的方形截面边长控制在小尺寸DIY项目常用的安装间距范围内，机壳表面预留的两个卡槽结构，可以直接卡入标准尺寸的电机固定座，不需要额外打孔锁紧，对于没有金属加工条件的学生爱好者来说，只需要用常见的塑料固定座、甚至热熔胶就能完成牢固固定。输出轴采用双出轴设计？不对，仔细看结构是单出轴搭配尾部的定位凸台，尾部的凸台结构可以在安装时嵌入支架的定位孔中，承受径向载荷的时候能分担轴的受力，避免长时间运行后轴出现偏摆。

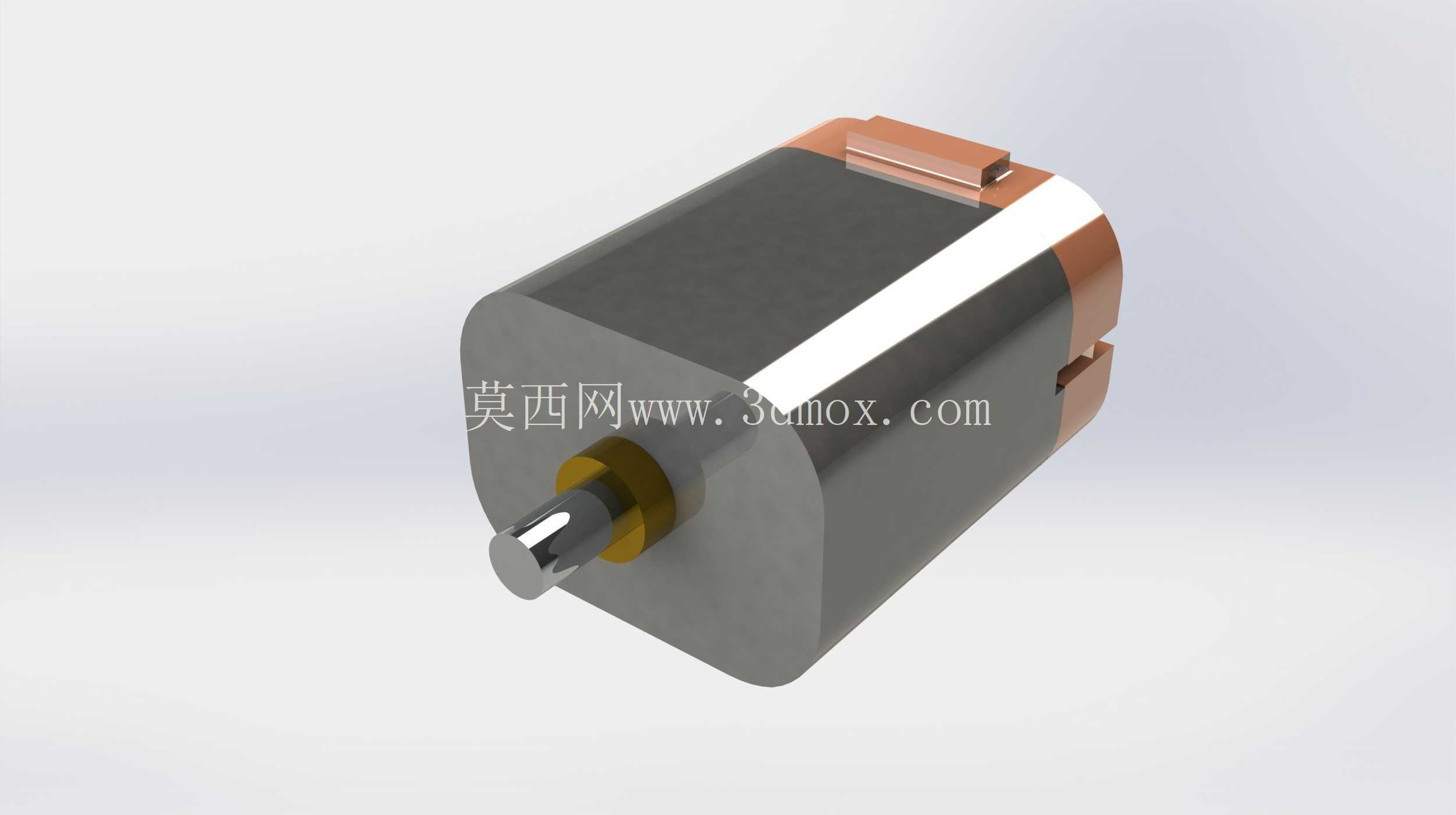

　　外壳的表面做了分区的质感处理，一部分区域做哑光磨砂面，一部分区域做亮色金属质感的分区，既可以在做外观展示类的创意项目时直接外露作为外观件，不需要额外做外壳包裹，也能在装配时通过不同的质感区域快速区分安装方向，避免装反导致接线端位置错位。在实际选型适配的时候，这类外壳结构的电机通常适配3V到12V的常规供电范围，能满足大多数电池供电的DIY项目需求，外壳的壁厚做了均匀化处理，在注塑加工或者3D打印制作样机的时候，不会出现壁厚不均导致的缩水、打印翘边问题，不管是用于小批量的玩具配件生产，还是个人爱好者用FDM3D打印机打印自制外壳，都能获得不错的成型效果。

　　设计时还考虑了接线端的避让空间，机壳上部预留的平面区域可以方便粘贴接线标识，或者直接安装接线端子座，不会因为外壳弧度导致端子无法固定。对于做结构设计的从业者来说，这个外壳模型可以直接套用在小型动力装置的虚拟装配中，用来验证安装空间是否干涉，不需要从零开始绘制电机的外部轮廓，能大幅缩短创意项目的建模周期，在做装配干涉检查的时候，方型外壳的轮廓边界清晰，能快速判断相邻零件的间隙是否满足装配要求，避免出现装配时电机和周边结构件卡滞的问题。另外外壳的边角都做了小尺寸的倒角处理，没有尖锐的棱角，在玩具类应用场景中能避免划伤使用者的手，符合玩具产品的安全设计要求，端盖和机壳的配合面做了止口结构，装配后能保证同轴度，避免输出轴和端盖孔出现偏心摩擦，降低运行时的噪音和阻力。
