简易气动丝网印刷设备结构设计方案

　　这款气动驱动的丝网印刷设备，主要面向小批量纸品印刷、服饰面料印花的加工场景，适配个体加工户、小型工坊的柔性生产需求，无需复杂的电气控制系统搭建，依靠气动回路即可完成整套印刷动作循环，对使用场地的配电要求较低，日常维护仅需定期检查气动三联件的油水状态、更换磨损的刮胶条即可，运维门槛远低于全自动多色丝印生产线。从结构布局来看，设备采用台式安装设计，底部为方管焊接的四脚支撑机架，机架台面作为承印物的放置基准面，台面预留了工装夹具的安装孔位，可根据加工的纸品尺寸、服饰裁片幅面快速更换定位工装，避免承印物在印刷过程中出现偏移导致的套印误差。

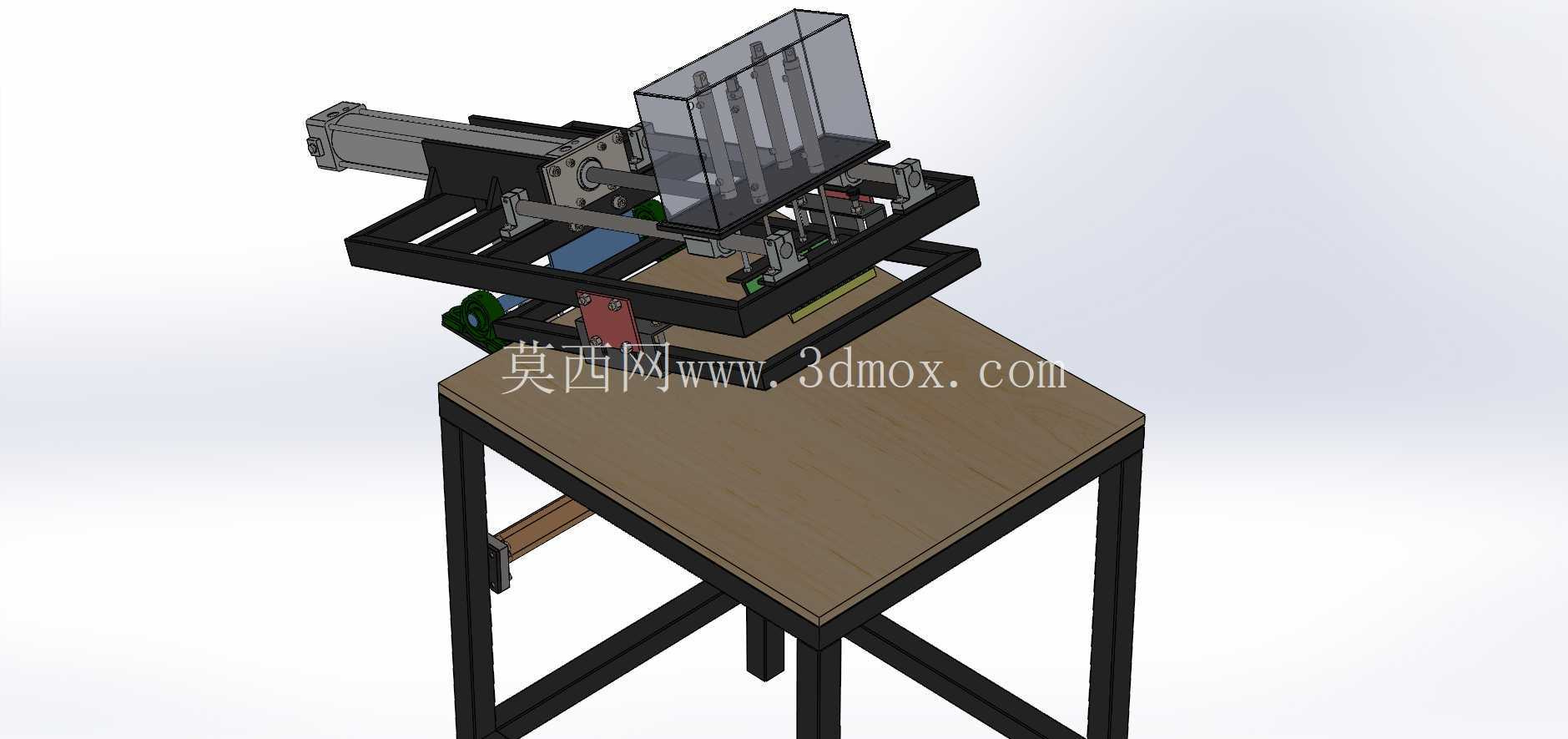

　　印刷执行模组整体安装在台面上方的线性导轨滑台上，滑台的横向移动由笔型气缸驱动，行程可通过气缸两端的磁性开关位置进行调整，适配不同幅面的网版印刷需求；网版固定架采用快拆式压块设计，更换不同图案的网版时无需额外工具，松开压块即可完成网版的装卸，压块上配有微调螺栓，可对网版的水平位置、前后偏移量进行毫米级调整，保证印刷图案的位置精度。刮墨与回墨机构集成在网版上方的滑动座上，由两个独立的小型气缸分别驱动刮墨刀和回墨刀的升降动作，印刷过程中刮墨刀下压接触网版，随横移滑台完成刮墨动作，回程时刮墨刀抬起、回墨刀下压，将网版上的油墨重新刮回起始位置，为下一次印刷做准备，两个刀具的下压压力可通过气缸回路的调压阀单独调节，适配不同粘度的油墨、不同厚度的承印物加工需求。设备上方设置了透明亚克力防护罩，将运动的滑台、气缸执行件全部罩在防护范围内，避免操作人员误触运动部件造成工伤，同时防护罩不会遮挡网版位置，方便操作人员实时观察印刷状态，及时调整油墨量、刮墨压力参数。从安装边界来看，设备整体占地尺寸适配常规的小型加工工位，机架底部可加装脚轮方便在车间内转移位置，气源接口设置在设备侧方，接入常规工厂0.5-0.7MPa的压缩空气气源即可工作，无需额外配置高压动力电源。

　　在设计思路上，这款设备优先平衡了结构简易性与功能实用性，没有冗余的复杂传动结构，所有执行元件均采用标准气动件，后期更换配件无需定制加工，大幅降低了设备的制造成本与维护成本；针对小批量多品种的加工场景，快换式的网版结构、可调的行程与压力参数，能够快速切换不同的印刷作业任务，无需长时间的设备调试，换产时间可控制在十分钟以内。承印台面采用高密度耐磨板材制作，表面平整不易变形，长期使用不会出现台面凹陷导致的印刷压力不均问题，台面边缘设置了定位挡边，放置常规尺寸的纸品、服饰裁片时可直接靠紧挡边完成定位，减少每次放置工件的对位时间。

　　气动回路全部采用内嵌式布线，气管沿机架方管内部走线，避免外露气管被工件、工具刮蹭造成漏气故障，设备的操作按钮集中设置在机架侧方的操作盒上，仅设置启动、停止、急停三个按钮，操作人员经过简单培训即可上手操作，无需掌握复杂的设备编程知识。在实际使用场景中，这款设备可完成纸张名片、贺卡、包装袋的图案印刷，也可完成T恤裁片、帆布包、布艺饰品的胶浆印花作业，印刷压力均匀，图案边缘清晰，不会出现手工丝印常见的墨层厚薄不均、图案边缘晕染的问题，相比手工丝印的作业效率可提升三倍以上，同时印刷质量的一致性远高于人工操作。
