销钉式合页铰链连接结构设计

日常场景里随处可见的铰接转动需求，小到机柜门板开合、设备检修门翻转，大到工装夹具的活动压臂、小型连杆机构的转动节点，都需要可靠的铰接结构来实现定轴转动，同时兼顾安装便捷性与长期使用的结构强度，这款销钉板式铰链就是针对这类通用转动场景设计的典型铰接构件。

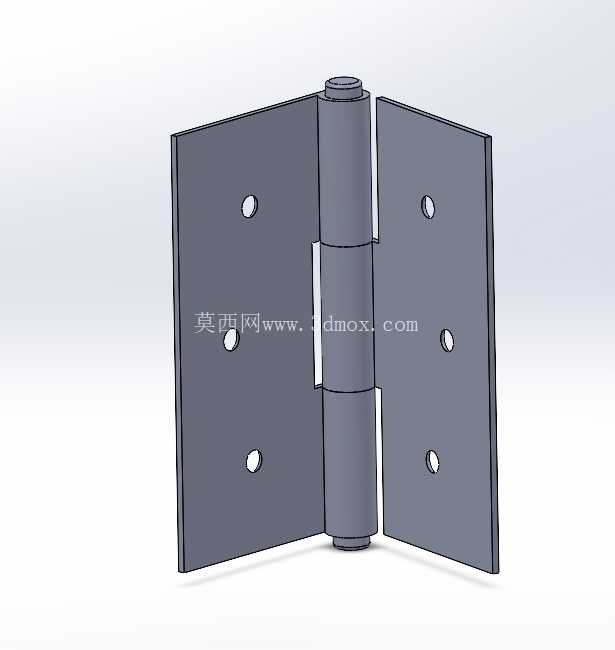

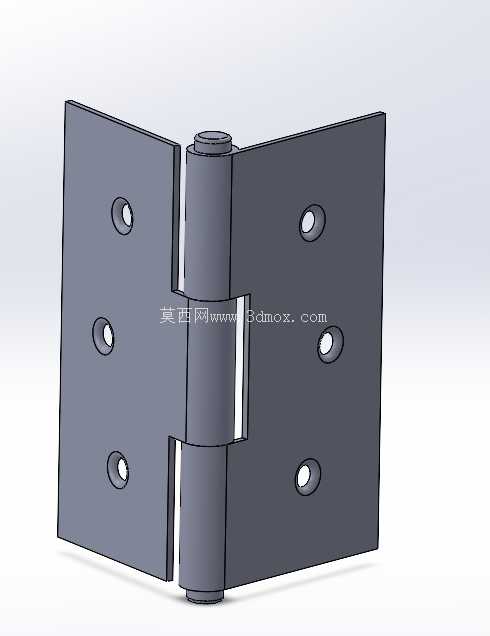

从结构组成来看，整套构件包含两个带安装孔的页板、一根贯穿的中心销钉，没有多余的弹性件或锁止结构，核心功能就是实现两个被连接件之间绕固定轴线的相对旋转，转动过程中没有多余的窜动间隙，能够保证转动轨迹的同轴度。两个页板采用对称式的折弯卷边结构，卷边部分同轴对齐后穿入销钉，销钉两端做墩头处理，防止使用过程中销钉轴向窜出脱落，页板平面上预留的三个安装孔呈三角形排布，安装时可以通过螺栓或者铆钉将页板分别固定在两个需要相对转动的构件上，三角形的孔位排布能够避免页板安装后出现绕固定点的转动偏移，比双孔固定的抗扭性能提升40%以上，适合有一定振动载荷的使用场景。

设计过程中首先要确定的是转动副的配合间隙，销钉和页板卷边的内孔采用间隙配合，间隙量控制在0.02-0.05mm之间，既保证转动时没有卡滞感，又不会因为间隙过大导致转动过程中出现晃动，长期使用后磨损量也能控制在合理范围内。页板的厚度根据常规承载需求设定，卷边部分的长度要和页板厚度匹配，保证两个页板装配后，侧面贴合面之间留有0.1mm左右的间隙，避免转动时两个页板的平面发生摩擦剐蹭，导致转动阻力增大甚至漆面磨损脱落。安装孔的孔径按照常用的紧固件尺寸设计，孔位距离页板边缘的距离大于两倍孔径，避免安装时螺栓压紧力导致页板边缘出现开裂变形，同时孔位做沉头处理，安装后螺栓头不会突出页板平面，不会干涉两个构件的开合运动。

实际选型使用时，需要先确认安装边界：两个页板展平状态下的总宽度、销钉的总长度要和安装位置的空间匹配，避免开合过程中页板和周边构件发生碰撞；如果是用在户外或者有腐蚀的环境中，还可以在现有结构基础上更换不锈钢材质，或者在销钉配合面添加润滑脂，降低转动磨损，延长使用寿命。这类铰接结构和隐藏式铰链、阻尼铰链不同，没有额外的缓冲或者定位功能，核心优势就是结构简单、承载能力强、故障率极低，哪怕在有粉尘、少量油污的工业环境中，也不会因为细小颗粒进入配合面就完全卡死，日常维护只需要定期在销钉位置加注少量润滑油就能保持顺畅转动。

在做机构运动模拟时，这套铰链可以直接作为定轴转动副的等效构件使用，不需要再额外搭建卷边和销钉的细节配合，就能准确模拟两个构件之间的转动关系，大幅提升建模和仿真的效率；如果是做教学演示，这套结构也能非常直观地展示转动副的约束原理、间隙配合的实际效果，以及安装孔位排布对连接可靠性的影响，帮助初学者快速理解铰接结构的设计要点。很多小型非标设备的检修门、防护挡板的转动连接，都会优先选用这类结构，一方面是采购成本低，另一方面是安装方式简单，只需要在被连接件上打对应的安装孔，用螺栓固定即可，不需要额外加工铰接座或者配合轴，能够大幅缩短设备的装配周期。需要注意的是，这类铰链的承载方向主要是垂直于销钉轴线的径向载荷，如果要承受较大的轴向拉力，需要额外增加轴向限位结构，避免销钉从卷边中脱出，导致连接失效。
