颗粒果酱连续化生产加工成套设备

这套颗粒果酱生产成套设备，主要面向带果粒的果酱产品规模化量产场景，适配浆果、核果类等多种水果原料的加工需求，可完成从原料预处理后的调配、暂存、均质、熬煮、混合到成品暂存的全流程连续化作业，区别于普通均质果酱生产线，核心设计围绕果粒完整性保留做了针对性结构优化，避免大颗粒果实在输送、搅拌过程中出现过度破碎的问题，能有效保障最终产品的颗粒感与口感层次。

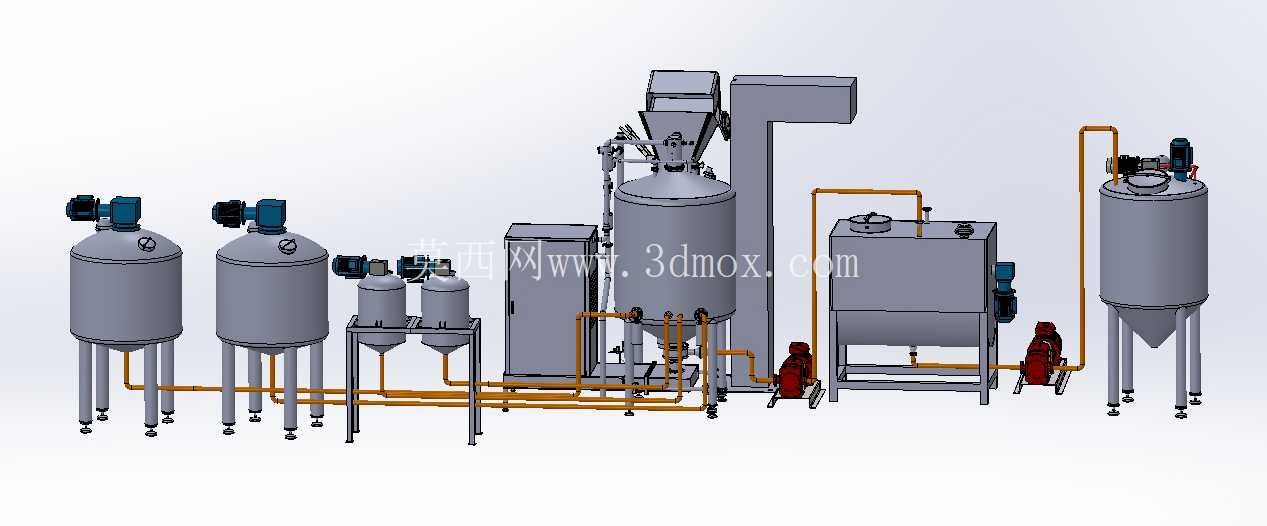

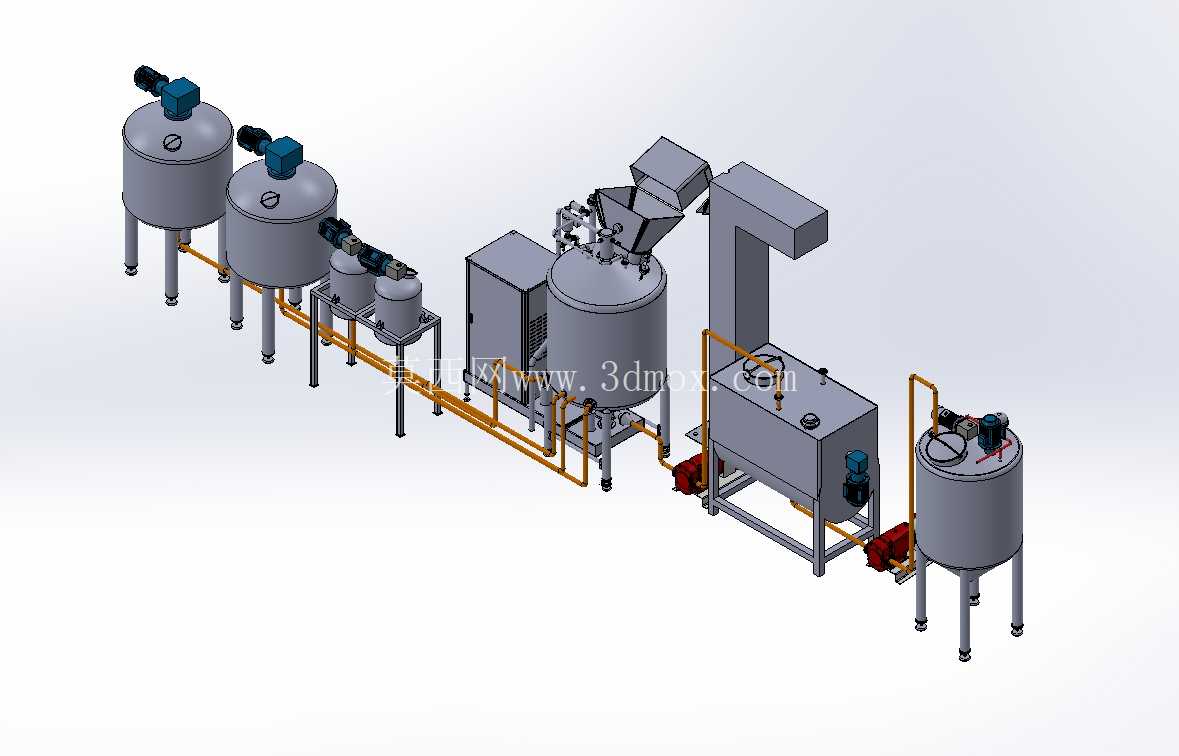

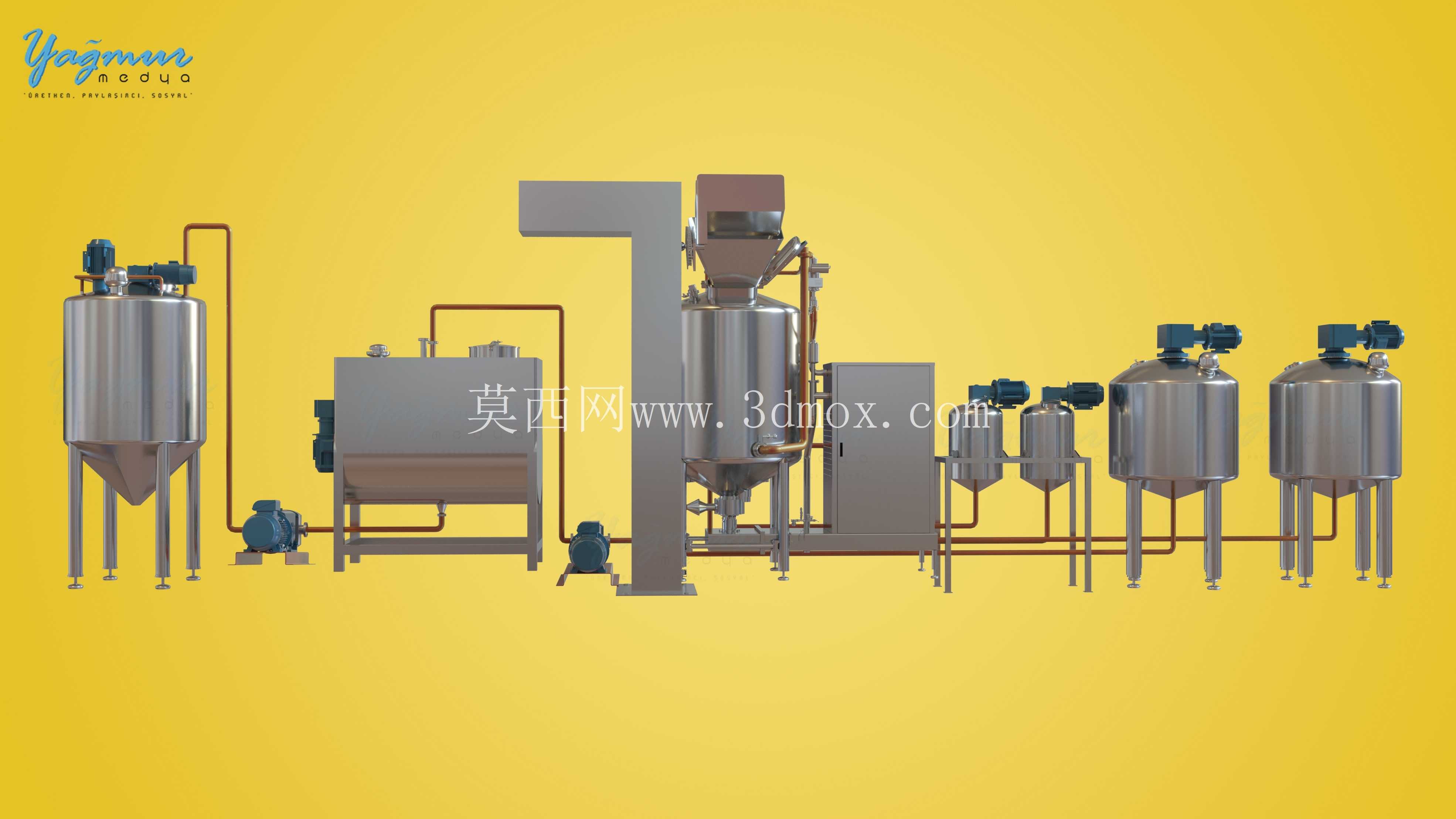

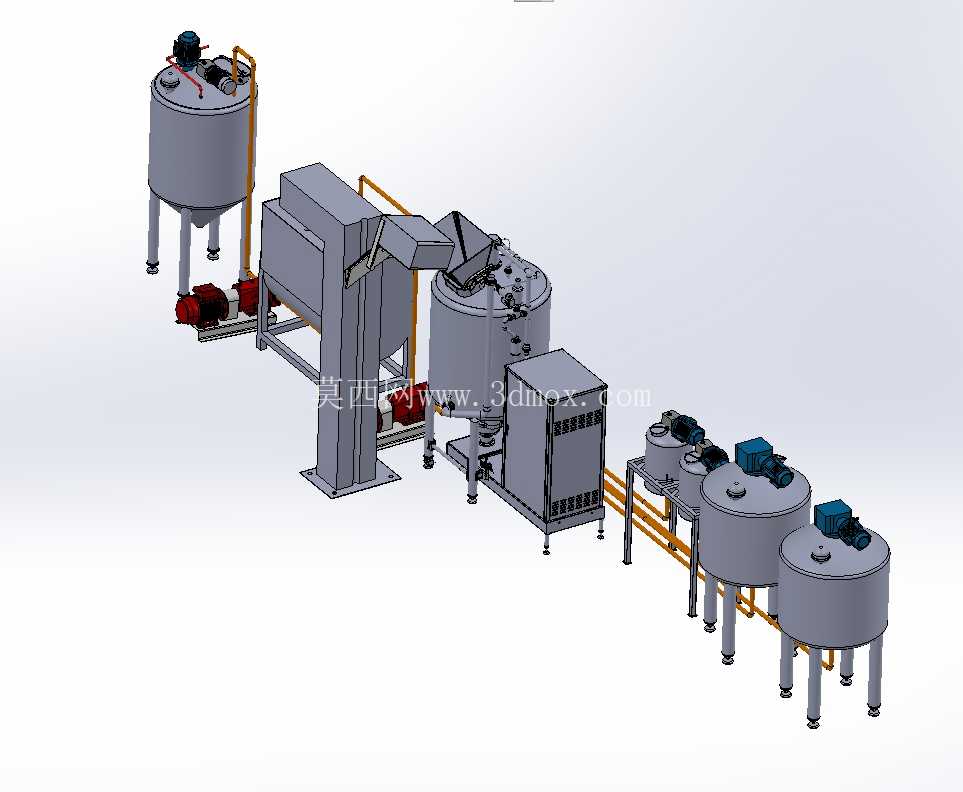

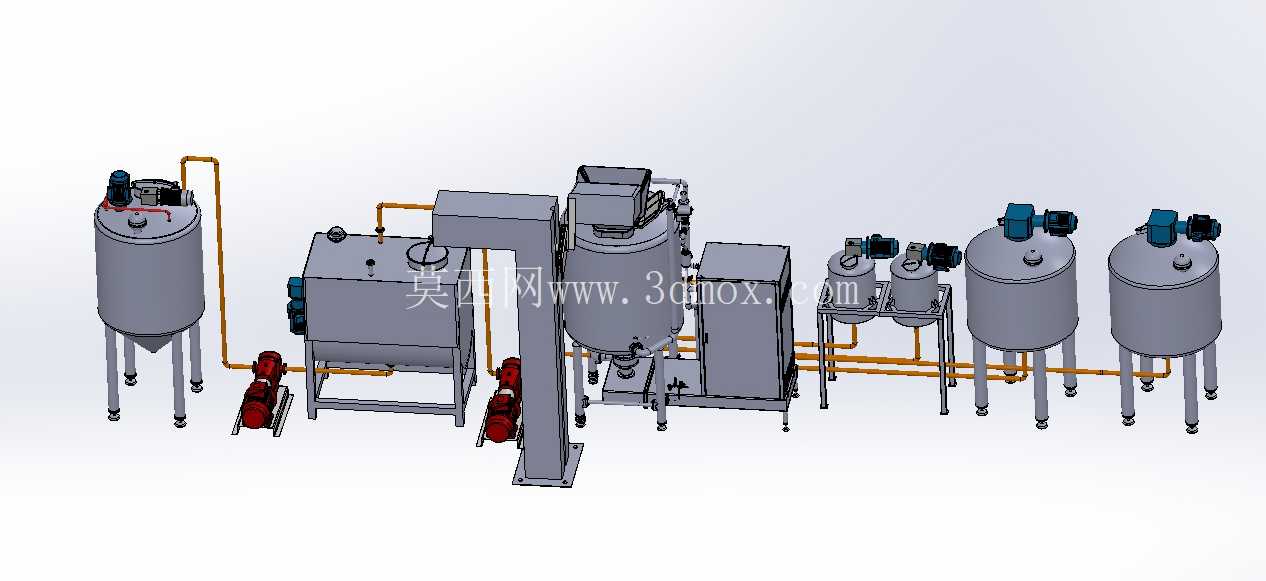

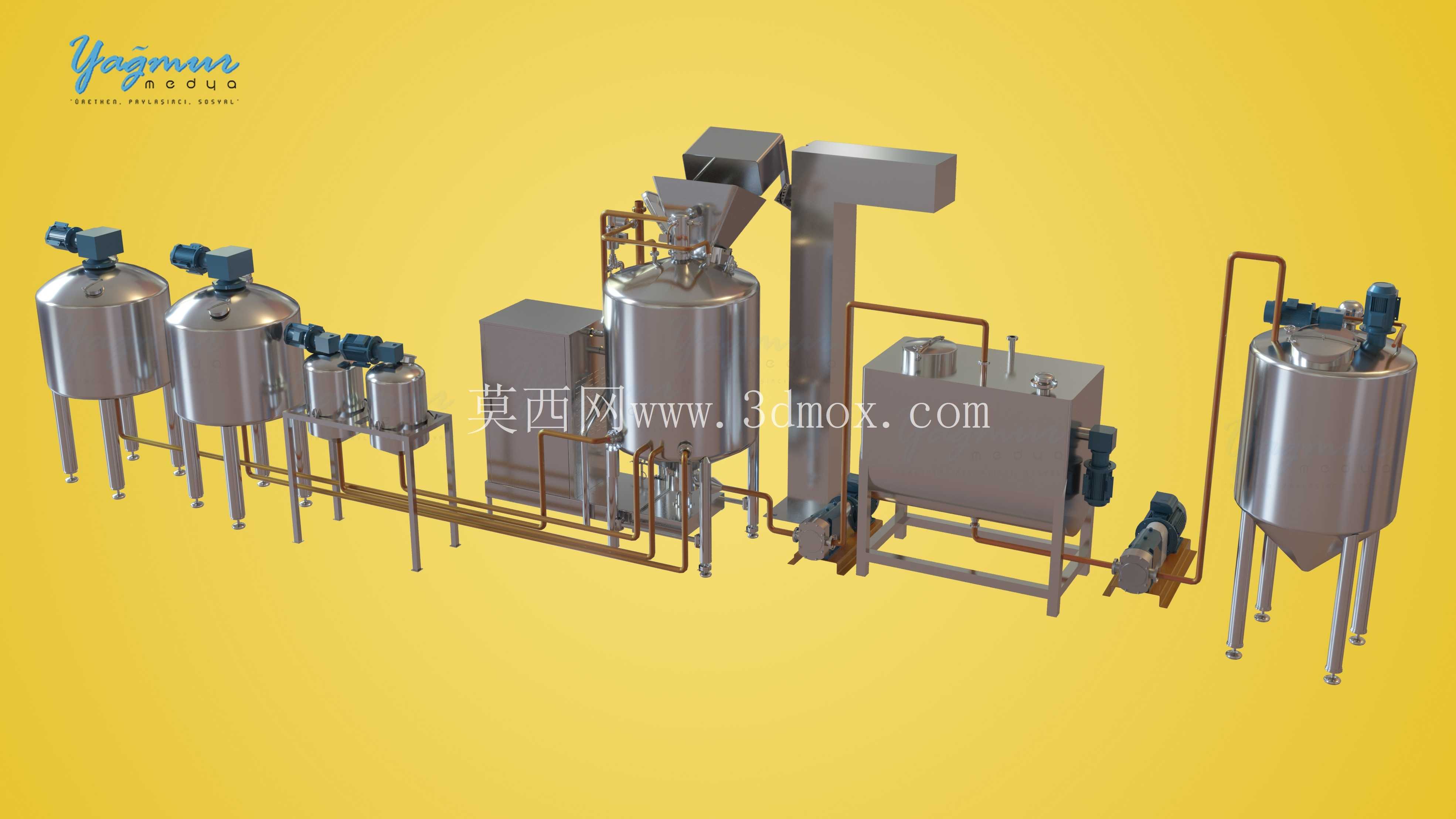

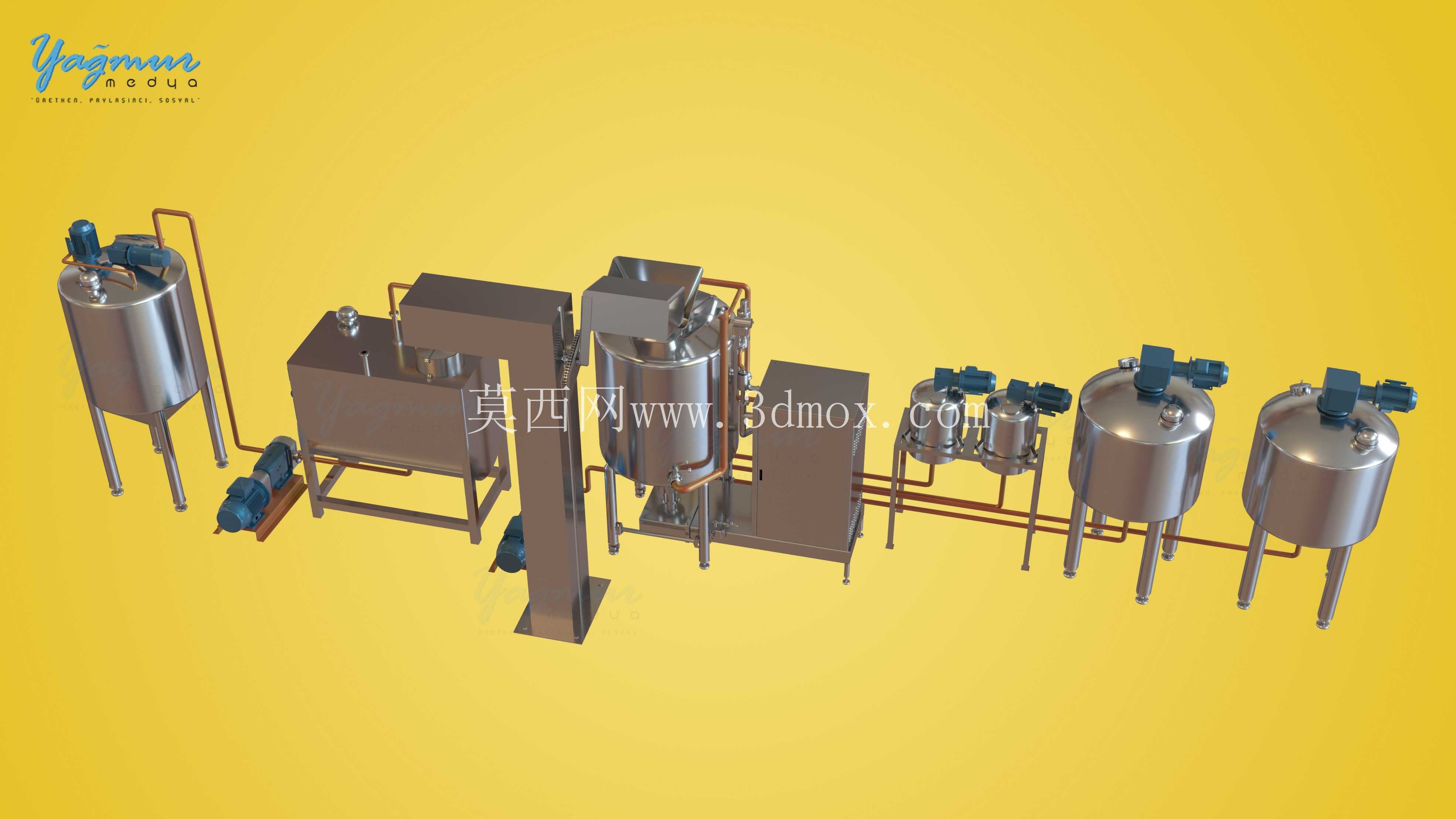

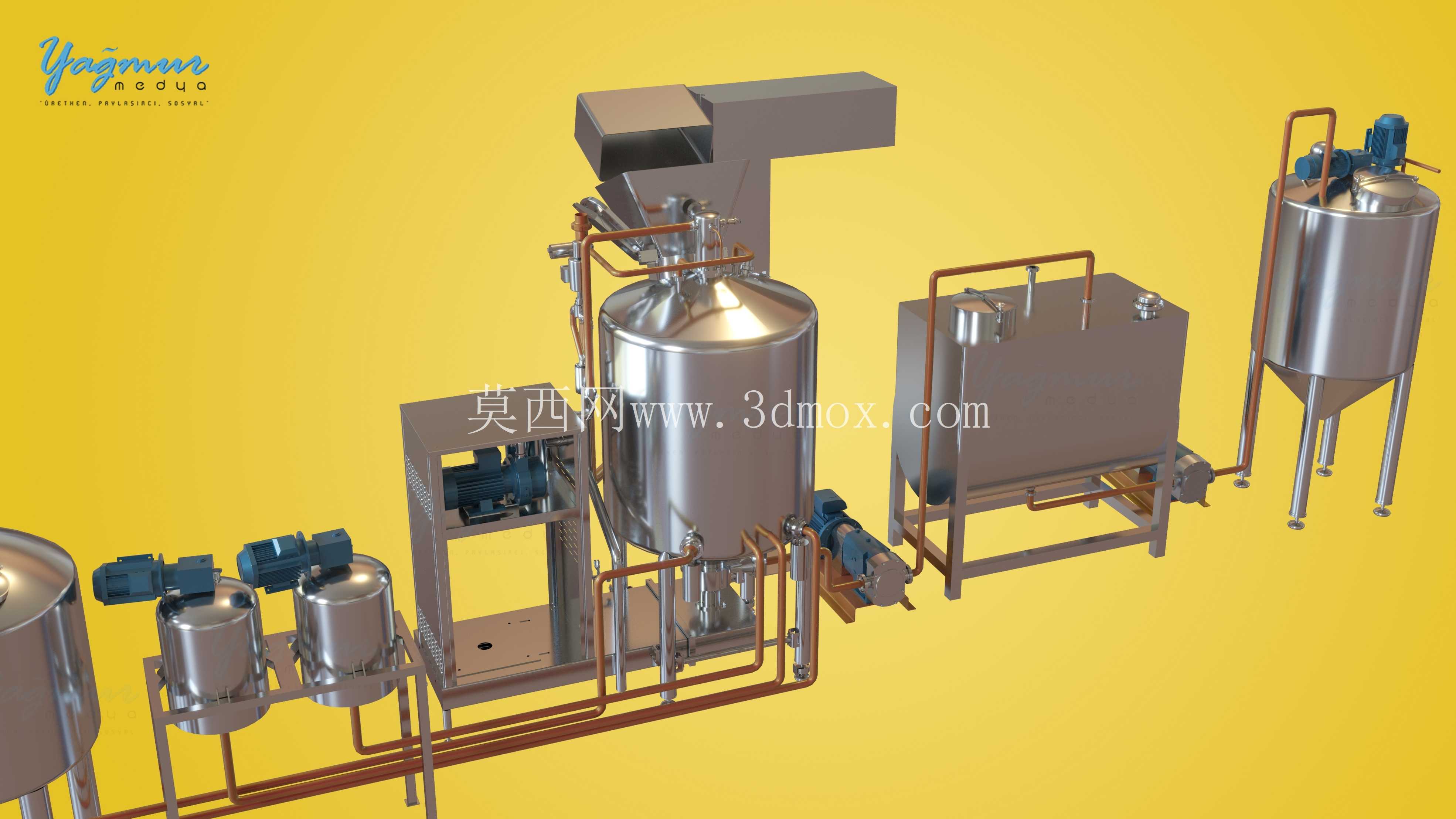

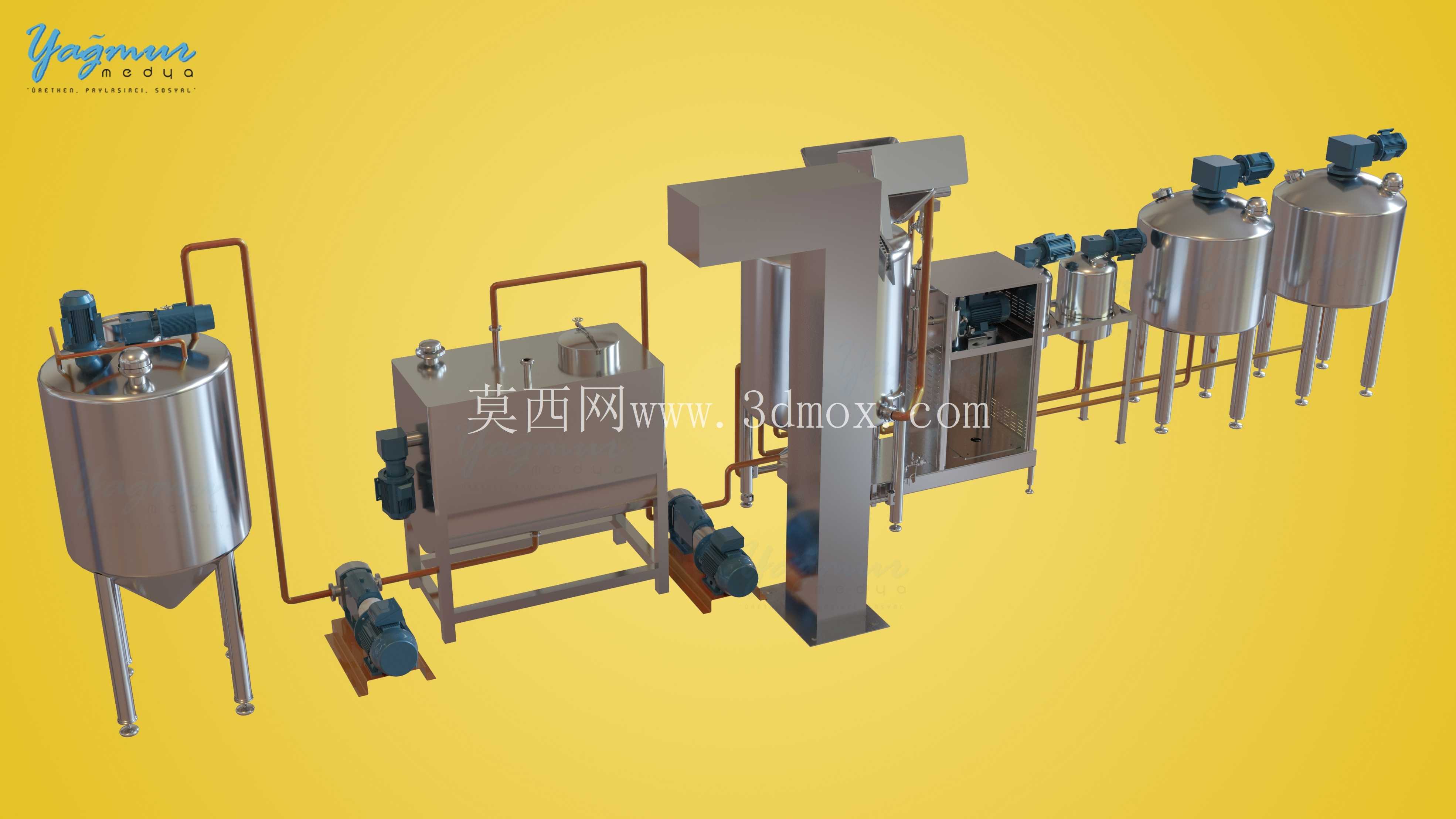

从整体布局来看，整套产线采用直线式排布逻辑，所有罐体单元沿物料流向依次布设，主操作面统一朝向巡检通道，预留的操作净距满足单人日常巡检、阀门操作、常规维护的空间需求，设备底部支脚均采用可调式不锈钢支撑结构，可适配车间地面±15mm的平整度误差，安装时无需额外做整体预埋基础，仅需在各重载罐体位置做局部承重处理即可，整体产线的外接管线接口统一排布在设备后侧，可直接对接车间的CIP清洗管路、蒸汽管路、物料进出管路与电控线缆，减少现场布管的交叉干涉问题。

核心处理单元的罐体均采用卫生级不锈钢材质设计，内壁做镜面抛光处理，所有转角位置均采用圆弧过渡结构，无卫生死角，满足食品生产的清洁要求。其中前端的调配罐体配备低速刮壁搅拌结构，搅拌桨与罐壁的间隙控制在3mm以内，可避免高糖度果酱物料粘附罐壁出现焦糊问题，同时搅拌转速可根据物料状态做无级调节，在添加果粒的工序段可切换至低转速模式，减少果粒的机械破损。中间段的熬煮单元采用夹套式换热结构，可通过蒸汽或热水对物料进行均匀加热，罐内配备温度检测点位，可实时监控物料温度，配合温控系统实现加热过程的自动化控制，避免局部过热导致的果粒软烂、糖分焦化问题。

管路系统的设计充分考虑带颗粒物料的输送特性，所有物料管路均采用大曲率半径弯头，避免直角弯头造成的果粒卡滞、破损问题，管路连接采用快装式卫生级接头，可快速拆卸完成清洗与维护，不同功能单元之间的管路上均设置了视镜与取样阀，可在生产过程中随时观察物料状态、取样检测物料指标，方便及时调整工艺参数。输送泵选用适合含颗粒物料的容积式泵，泵腔内部无尖锐结构，输送过程中对果粒的剪切力极低，可最大程度保留果粒的完整形态。

产线配套的提升输送结构，主要用于预处理后果料的高位输送，整体采用不锈钢框架结构，料斗与物料接触面均做抛光处理，输送速度可根据前端处理量与后端产能做匹配调节，避免物料堆积。整套设备的电控元件均采用防水型设计，适配食品生产车间的潮湿清洗环境，各单元的控制信号统一接入主控柜，可实现各工序的联动控制，也可单独切换至手动模式用于设备调试、清洗作业。

在安装边界方面，整套产线的总长度可根据车间实际场地做适配调整，标准配置下的主体设备占地宽度不超过2.5米，长度约8米，罐体最高位置距离地面约3.2米，顶部预留0.8米以上的空间即可满足管路安装、检修操作的需求，设备总重约2.8吨，车间地面承重满足500kg/㎡即可安装部署。产线的CIP清洗管路与各罐体自清洗结构配合，可在生产结束后完成全管路、罐体的自动清洗，无需人工拆卸清理，可有效降低生产后的清洁工作量，缩短换产间隔时间，适配多品类果酱产品的柔性生产需求。
