多接口模块化广播信号配线集成装置

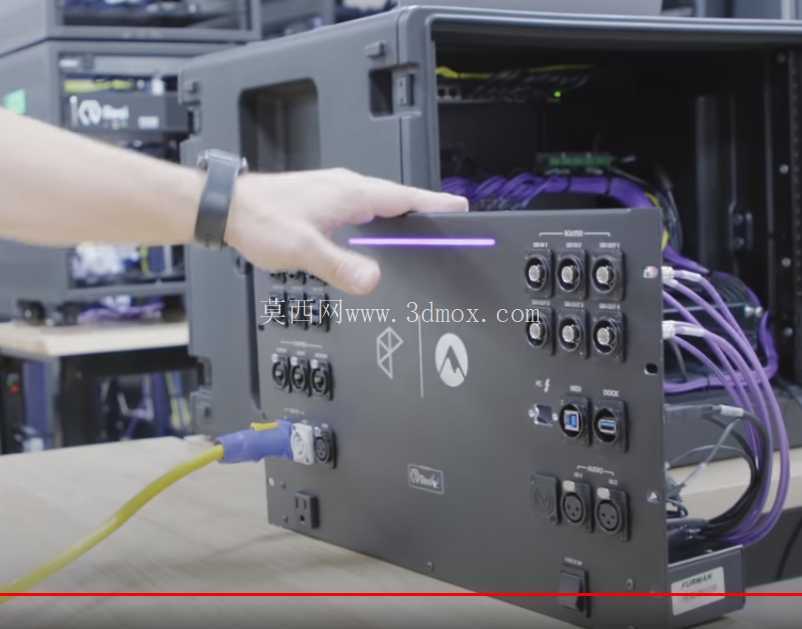

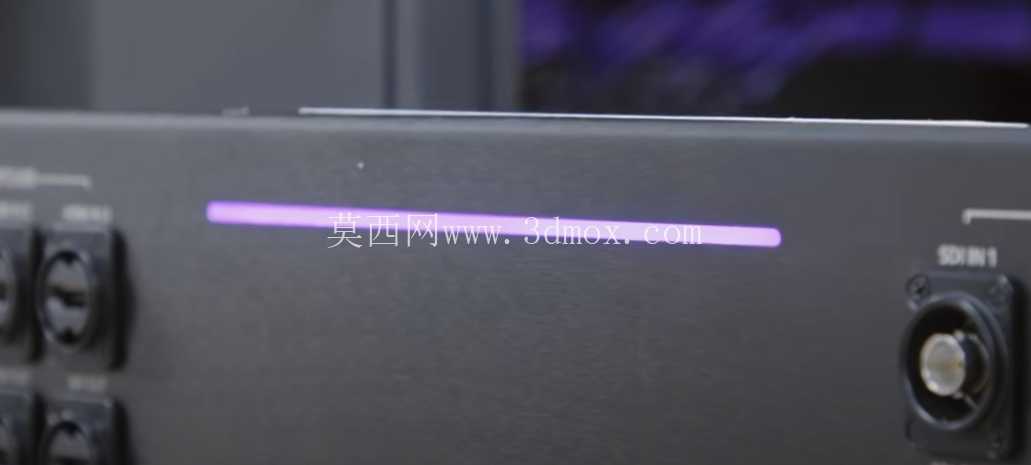

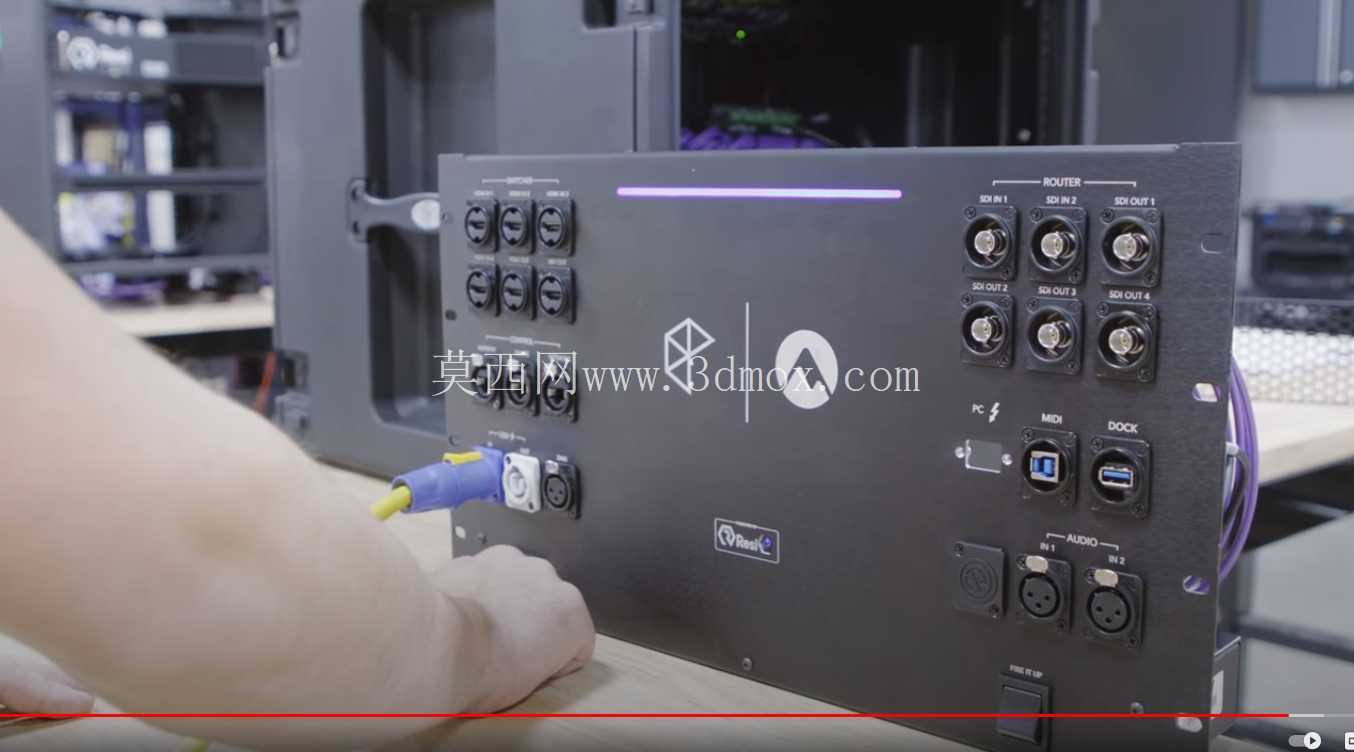

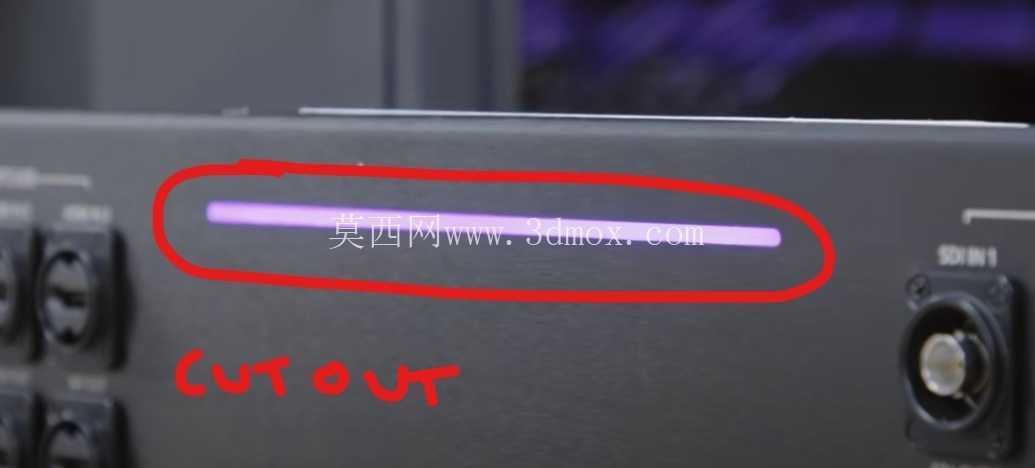

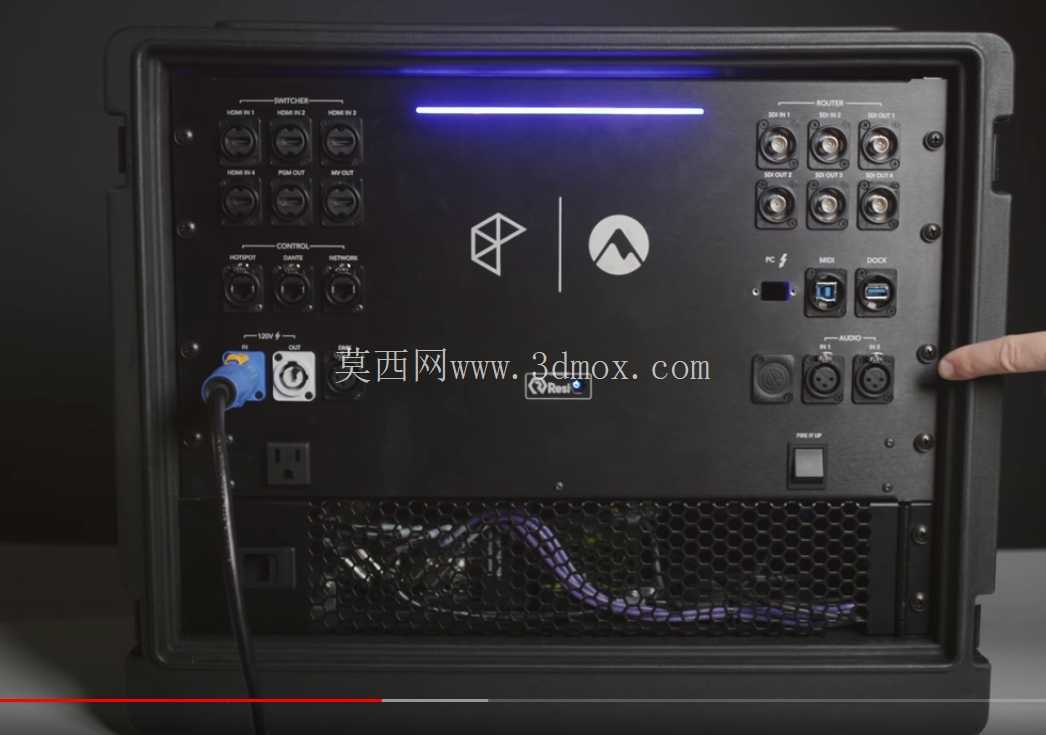

　　这款模块化广播配线装置，核心面向现场节目制作、演播室固定搭建、移动外拍视频系统三类核心场景做适配，解决传统广电系统布线杂乱、接口适配性差、故障排查效率低的实际痛点。从结构设计逻辑来看，整机采用标准机架式安装基准，面板布局严格遵循广电运维人员的操作习惯做分区排布，左侧区域集中布置6组SDI视频输入输出接口，接口间距预留足够的插拔操作空间，避免高密度布线时相邻接头互相干涉，每路SDI接口旁预留标识位，可直接标注通道编号，适配多机位直播、录播场景下的信号路由快速识别。面板中部靠上位置设置长条状态指示灯，可直观反馈每路信号的通断状态，无需外接检测设备就能快速排查链路故障。

　　音频接口区域独立布置在SDI接口下方，采用平衡XLR接口规格，接口做沉台设计，插头插入后不会突出面板过多，避免设备搬运过程中磕碰导致接头松动、接口焊盘脱落。网络端口采用加固型etherCON规格，相比普通RJ45接口具备更强的抗拉扯能力，适配移动场景下频繁拆装的使用需求，接口旁设置接地柱，可有效降低长距离传输时的信号干扰。数据传输区域集成了USB3.0、MIDI、Thunderbolt三类接口，可直接外接存储设备、控制外设、高速数据采集终端，无需额外扩展转接设备，减少系统链路的故障点。

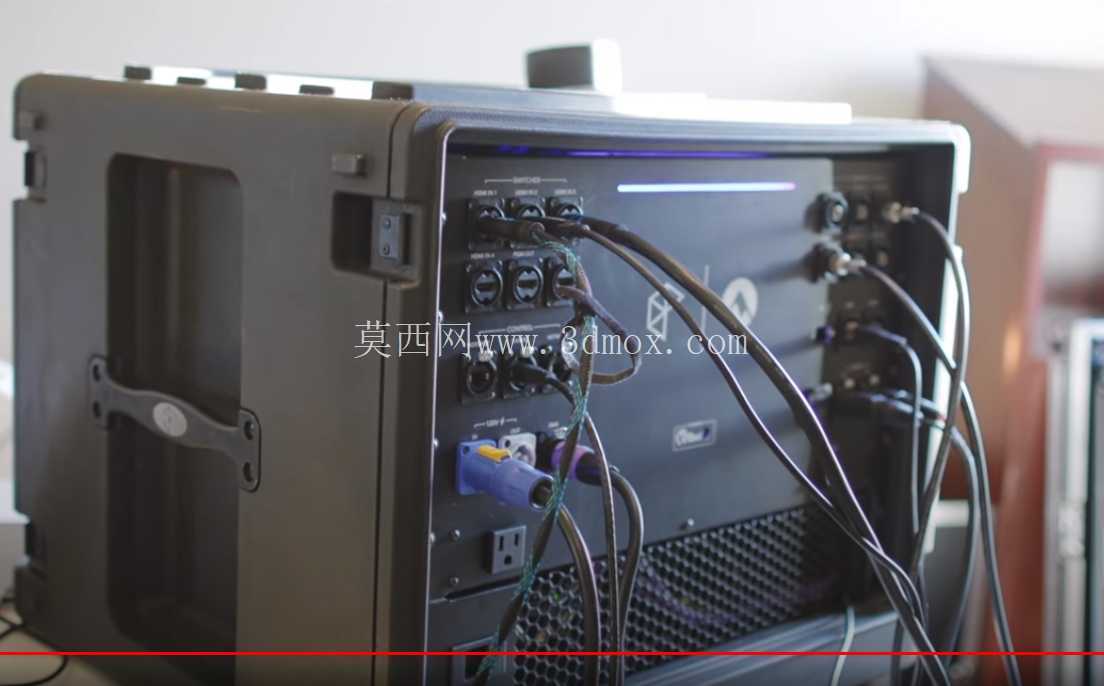

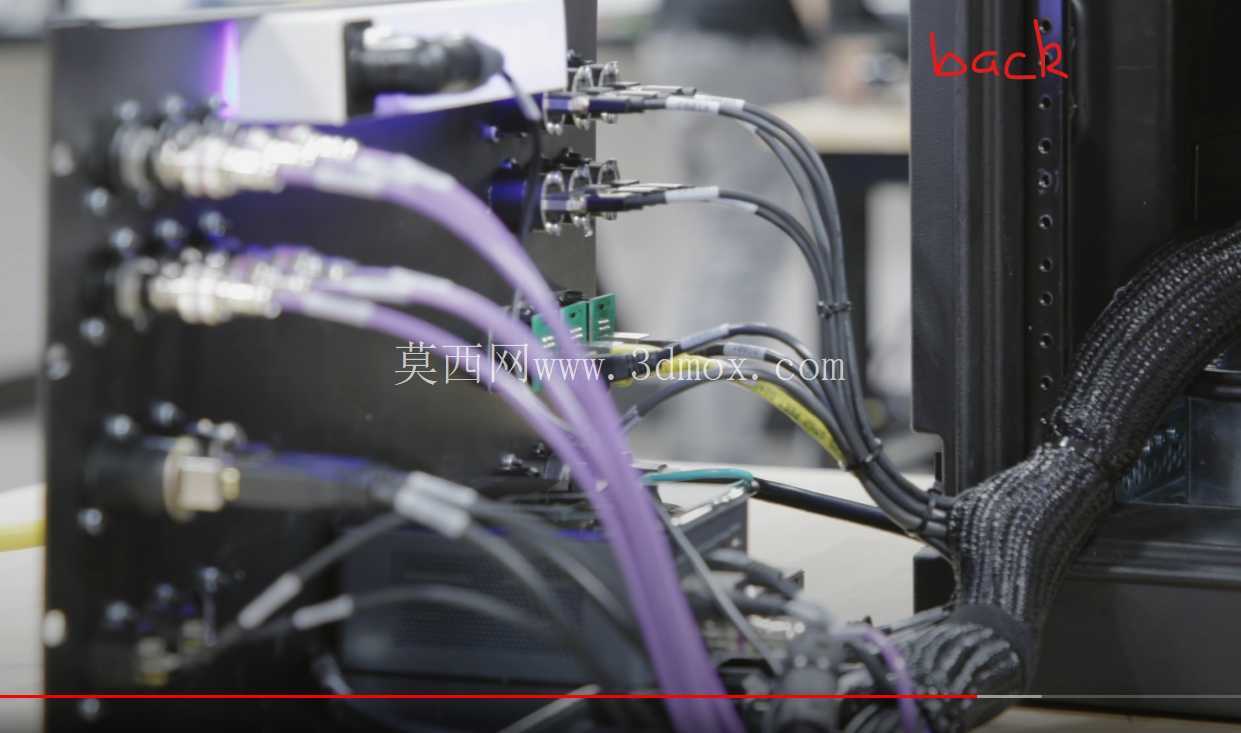

　　电源接口采用行业通用的PowerCon规格，带锁止结构，避免现场误碰导致设备断电，电源输入回路做独立分区，与信号回路保持足够的电气间距，降低电源对音视频信号的电磁干扰。从安装边界来看，整机深度控制在标准机架设备的兼容范围内，前后预留足够的走线空间，背部接线区域做理线架集成设计，可将各类线缆分类固定，避免线缆自重拉扯接口。设计过程中充分考虑了不同场景的适配性，固定演播室使用时可直接装入标准19英寸机架，面板与机架平面齐平，不额外占用机架前后的操作空间；移动外拍使用时，外壳做加厚加固处理，边角设置防撞包角，可承受运输过程中的常规震动与磕碰，接口内部的PCB板做加强筋固定，避免长期震动导致的元器件虚焊。

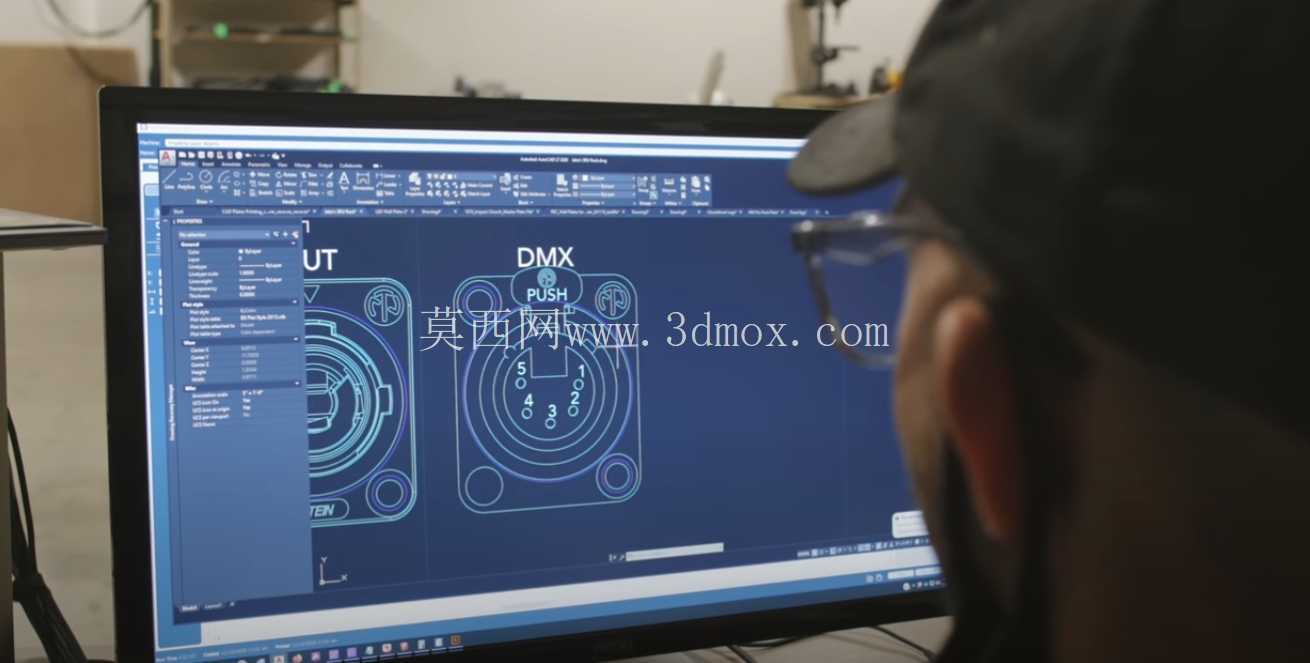

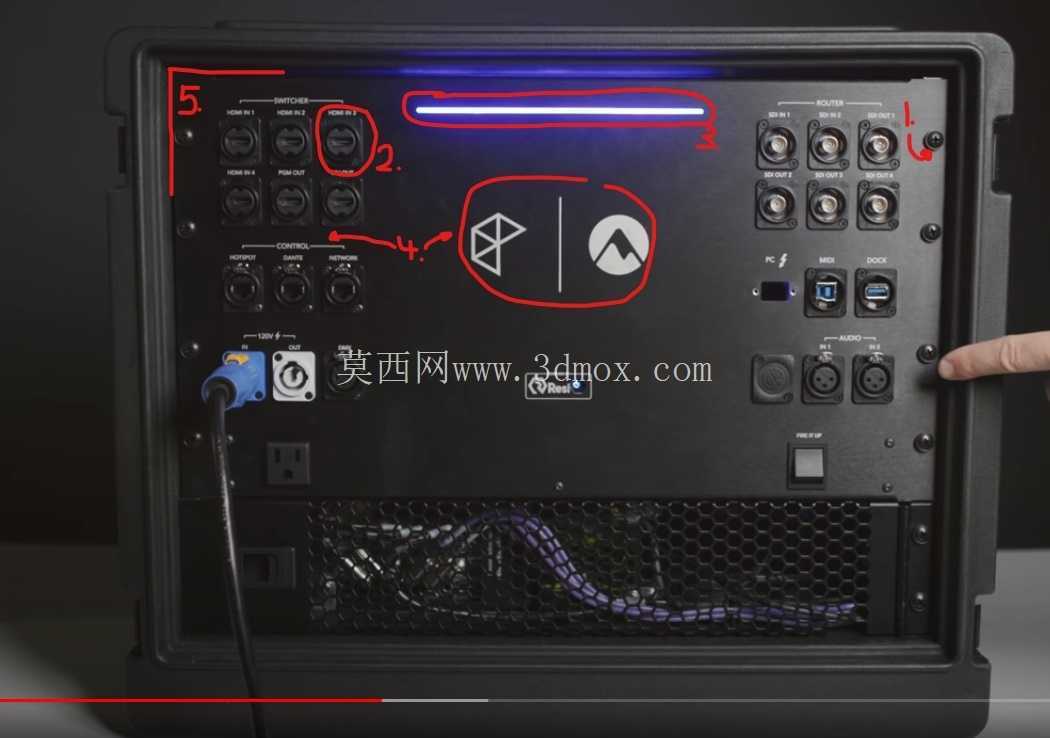

　　接口的排布顺序完全匹配广电系统的常规信号流向，从视频输入、音频输入、网络传输、数据交互到电源输入，操作人员可顺着信号流向完成接线，大幅降低接错线的概率。面板的材质采用拉丝金属工艺，既具备足够的结构强度，又能有效屏蔽外界电磁干扰，保证弱信号传输的稳定性，所有接口的固定座都采用金属材质，相比塑料固定座具备更长的插拔寿命，可承受上万次的插拔操作而不出现松动。设备内部的模块采用可插拔式设计，某一路接口出现故障时，可单独更换对应模块，无需整体拆卸设备，大幅降低后期运维的成本与时间。在原型验证阶段，这款装置的结构模型可直接用于安装干涉检查，提前验证不同规格插头插入后是否存在空间冲突，模拟接线完成后的线缆弯曲半径是否符合线材的使用要求，避免实际加工组装后才发现结构设计缺陷，减少打样迭代的次数。
