食品加工用巧克力浇注沉积设备结构

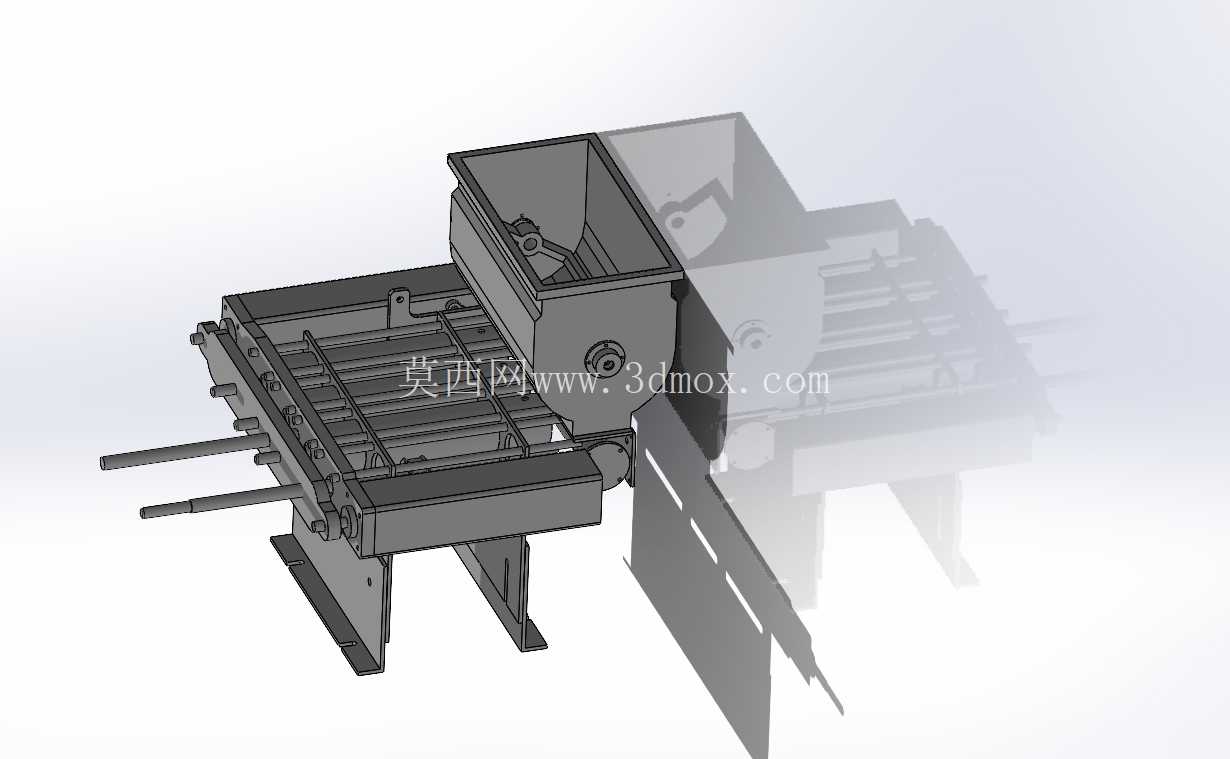

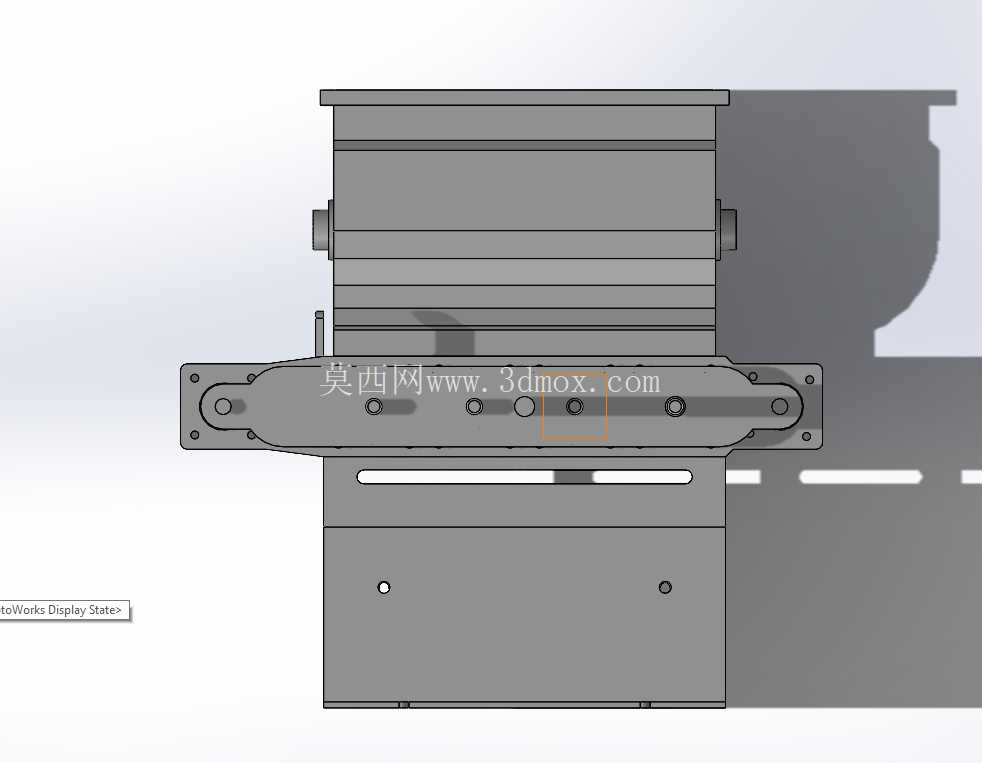

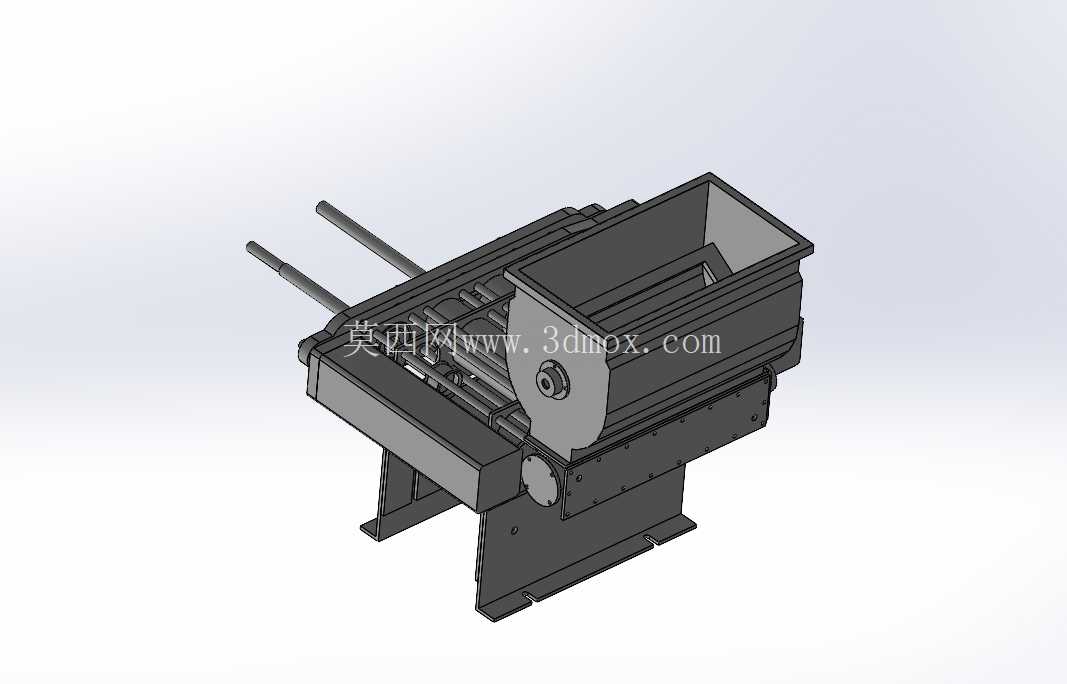

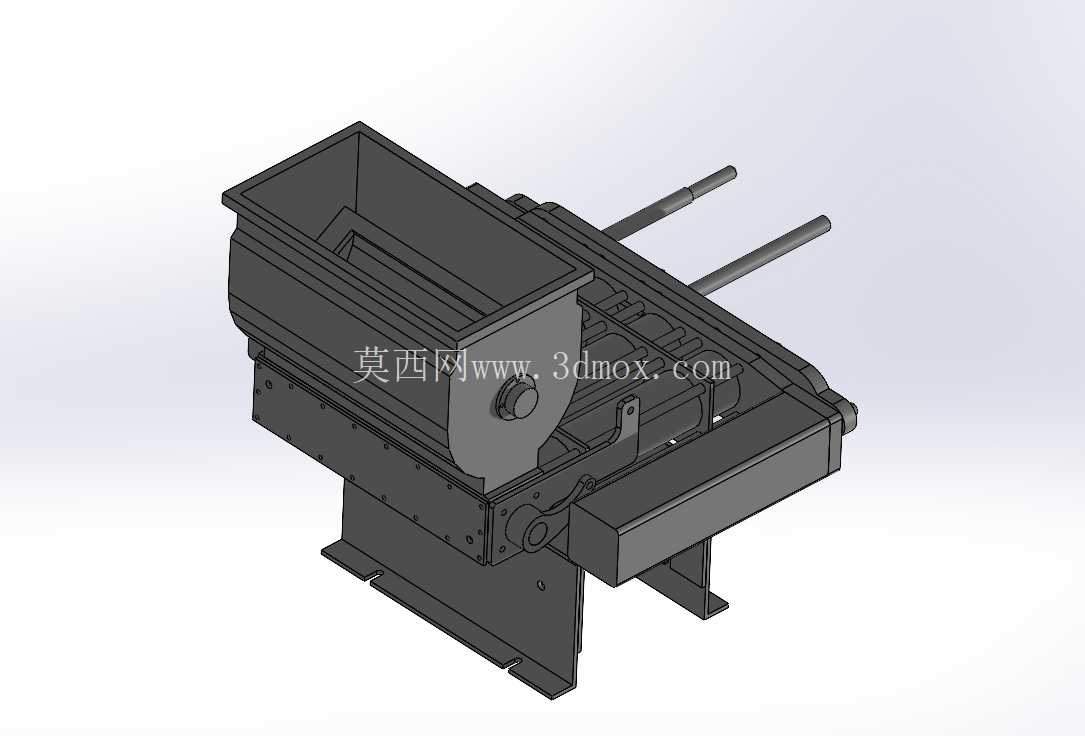

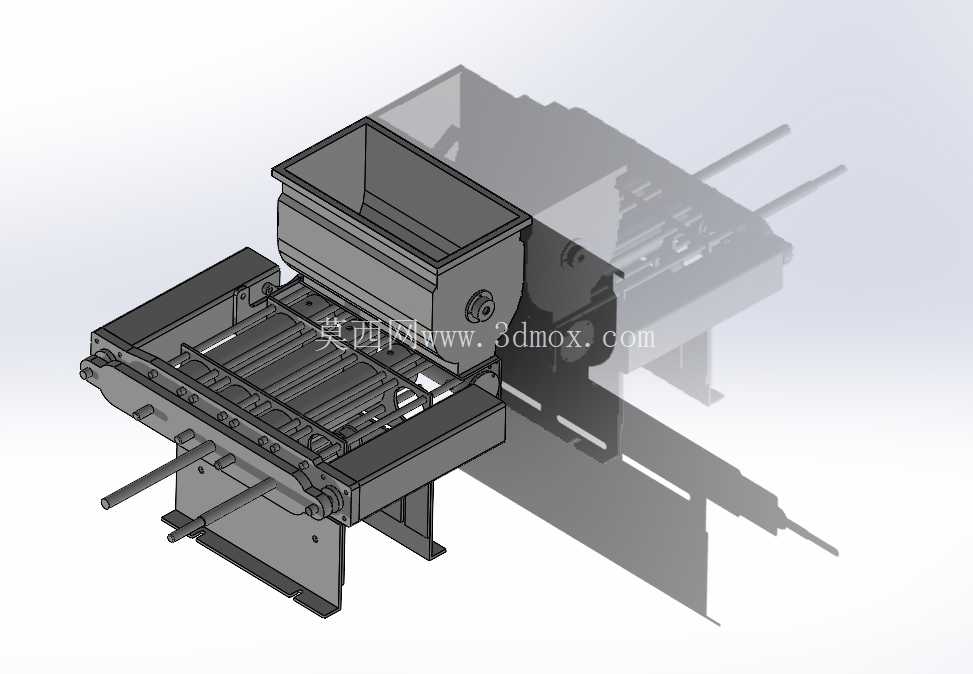

　　在休闲食品加工的巧克力生产工段，这类浇注沉积设备是衔接前端原料精磨、调温工序与后端冷却成型、包装工序的核心执行单元，主要承担定量、定形将调温完成的巧克力浆料注入模具或涂布于基材表面的作业任务，区别于普通流体灌装设备，其结构设计需要兼顾巧克力浆料的温度敏感性、流体非牛顿特性，以及食品生产场景的卫生清洁要求。从设备的整体结构布局来看，上部的敞口料仓采用大倾角溜边设计，避免巧克力浆料在仓壁滞留干结，料仓下部衔接的送料辊组采用间隙可调的啮合结构，可根据生产的巧克力品类（纯脂、代脂、含坚果碎夹心等）调整出料间隙，控制单次沉积的浆料重量误差，送料段延伸出的两根平行导向杆用于对接生产线的模具输送轨道，保证模具定位精度控制在±0.2mm以内，避免浆料浇注偏位造成的原料浪费与产品残次。设备的支撑机架采用分体式螺栓连接结构，而非整体焊接结构，主要考虑食品生产场景定期拆解清洁的需求，所有与物料接触的结构面均做圆弧过渡处理，不存在清洁死角，机架底部的安装支脚设置了高度调节结构，可适配不同高度的生产线输送线对接，安装时需要预留后侧驱动单元的维护空间，以及前侧出料口的模具通行空间，整体安装边界的宽度方向需要预留至少150mm的操作间隙，方便日常生产中的参数调整与残料清理。

　　设计过程中，针对巧克力浆料容易在低温环境下凝结的特性，料仓与送料辊的夹层预留了恒温水浴流道，可外接恒温循环水装置，将浆料接触区域的温度稳定控制在31-33℃的工艺区间，避免浆料流动性波动造成的出料不均；送料驱动端采用侧置布局，将传动齿轮、驱动电机等非卫生级部件与物料作业区完全隔离，中间采用食品级密封件做隔断，既满足食品生产的卫生合规要求，也降低传动部件的清洁维护难度。出料口的沉积头采用快拆结构设计，无需专用工具即可快速拆卸更换，可适配不同花型、不同重量规格的巧克力产品生产，切换产品时仅需更换对应规格的沉积头并调整送料辊的转动行程即可完成换型，换型时间可控制在15分钟以内，适配多品类小批量的巧克力柔性生产需求。在实际生产线布局中，该设备通常安装在冷却隧道的进料端，前端对接巧克力调温机的出料管路，调温完成的浆料持续送入设备料仓，通过送料辊的定量输送，将浆料精准注入下方输送线传递过来的模具中，完成浇注的模具随输送线进入冷却隧道完成巧克力的凝固成型；部分涂布型巧克力生产场景中，可更换为狭缝式沉积头，将巧克力浆料均匀涂布在饼干、威化等基材表面，配套后续的冷却、切割工序完成产品生产。

　　设备的结构受力经过优化，送料辊的支撑轴承采用外置式安装，避免轴承润滑脂泄漏污染物料，机架的承重设计可满足满仓状态下200kg浆料的载荷需求，长时间连续运行过程中不会出现结构形变影响出料精度的问题；所有外露的结构件均采用304不锈钢材质制作，表面做哑光处理，避免生产车间灯光反射造成操作人员视觉疲劳，同时不锈钢材质的耐清洁腐蚀特性可适配食品厂常用的CIP清洁流程，不会因长期接触清洁剂、消毒水出现锈蚀脱落的问题。

　　从安装调试的角度来看，设备就位后首先需要调整支脚水平度，将送料辊的水平误差控制在0.1mm/m以内，避免送料过程中浆料向一侧偏移造成出料重量偏差；导向杆的安装高度需要匹配生产线模具的定位基准，保证模具在通过沉积头下方时，模具上表面与沉积头出口的间距保持在5-8mm，间距过大会造成浆料飞溅，间距过小则容易剐蹭模具表面造成产品缺陷。日常生产过程中，每班作业结束后需要排空料仓内的残余浆料，拆卸沉积头与送料辊做彻底清洁，避免残余浆料干结后堵塞出料通道或造成后续生产的产品混入干结颗粒，影响产品口感与外观。
