K系列发动机阀盖逆向扫描三维结构

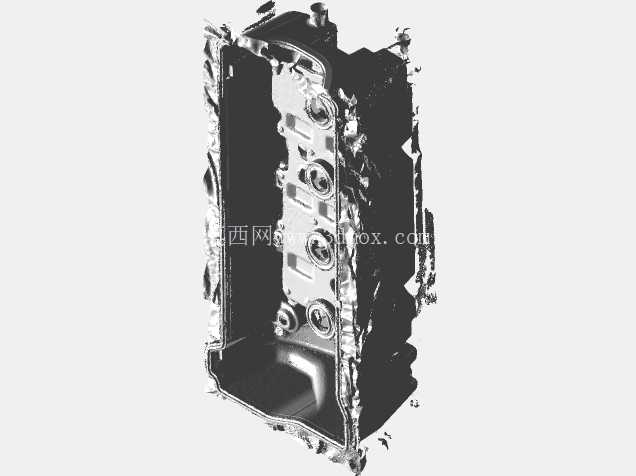

本次呈现的K系列动力单元阀盖结构，源自实车拆机后的逆向扫描作业成果，扫描阶段保留了部件长期使用后的表面附着痕迹与原始形变特征，未做过度的曲面光顺处理，完整留存了实物的真实边界状态。这类阀盖作为直列四缸双顶置凸轮轴动力单元的上部密封构件，核心作用是封闭凸轮轴舱上部空间，隔绝舱内机油飞溅外泄，同时为曲轴箱通风回路、机油加注口、凸轮轴位置传感器安装位提供集成承载基础，在民用乘用车、轻型商用车辆的K20、K24排量动力配置中应用广泛，覆盖日常通勤、改装升级、售后维修替换等多个场景。

从结构设计逻辑来看，该阀盖采用沿缸盖长度方向延伸的长条形腔体结构，整体轮廓完全匹配缸盖顶部的安装结合面，周圈分布的螺栓过孔位置严格对应缸盖顶面的螺纹孔位，安装时通过密封胶垫实现静密封，避免高温工况下机油渗漏。腔体内部预留的凸轮轴避让空间，完全适配进排气凸轮轴的转动包络，不会出现运动干涉问题；侧壁集成的油气分离通道结构，可在曲轴箱通风气流循环过程中，将混杂在废气中的机油颗粒截留回流至油底壳，减少机油异常消耗。扫描获取的点云数据完整还原了阀盖表面的加强筋布局，这些纵横分布的加强筋沿螺栓安装位向外辐射，既可以提升阀盖整体结构刚度，降低发动机运转过程中阀盖的共振噪声，也能控制部件整体壁厚，在保证强度的前提下降低构件自重。

在安装边界与尺寸适配层面，该阀盖的结合面平面度特征完全匹配原厂缸盖的顶面公差要求，周圈安装孔的孔位同轴度偏差控制在装配允许范围内，无需额外修配即可完成对位安装。阀盖上部预留的传感器安装凸台、机油加注口凸缘、通风管路接口的位置与尺寸，均与原厂周边附件的安装位完全匹配，可直接对接对应的传感器、管路与加注口盖，不会出现附件装配错位的问题。需要注意的是，当前扫描模型保留了实物表面的积碳、油污附着形成的凹凸特征，以及长期使用产生的轻微形变，在用于全新件开模设计、改装件结构优化时，需要对结合面、安装孔位、密封槽等关键配合面做特征清理与公差修正，剔除使用痕迹带来的尺寸偏差，保证加工后的成品满足装配精度要求；如果是用于维修教学、故障分析场景，则可直接利用原始扫描数据，直观展示阀盖长期使用后的磨损、形变规律，帮助技术人员判断密封失效、螺栓松动等常见故障的产生原因。

从工程应用价值来看，这类保留原始使用痕迹的扫描模型，不同于理想化的正向设计数模，它能真实反映部件在实际装车运行后的状态变化，对于逆向设计中的公差设定、密封结构优化、疲劳强度分析都有很高的参考价值。结构设计人员可以通过对比原厂设计数模与扫描模型的差异，定位长期使用后易出现形变的薄弱区域，在后续改型设计中针对性调整加强筋布局与壁厚分布；维修技术人员可以借助该模型熟悉阀盖的安装点位、密封结构与周边附件的连接关系，提前预判拆装过程中易出现密封失效的位置，提升维修作业的效率与质量；改装领域的从业者也可以基于该扫描数据，设计适配更高性能凸轮轴的加高阀盖，或是集成油气分离效率更高的改装阀盖结构，在不改变原有安装边界的前提下实现性能升级。
