便携手动式自行车轮胎充气打气筒结构

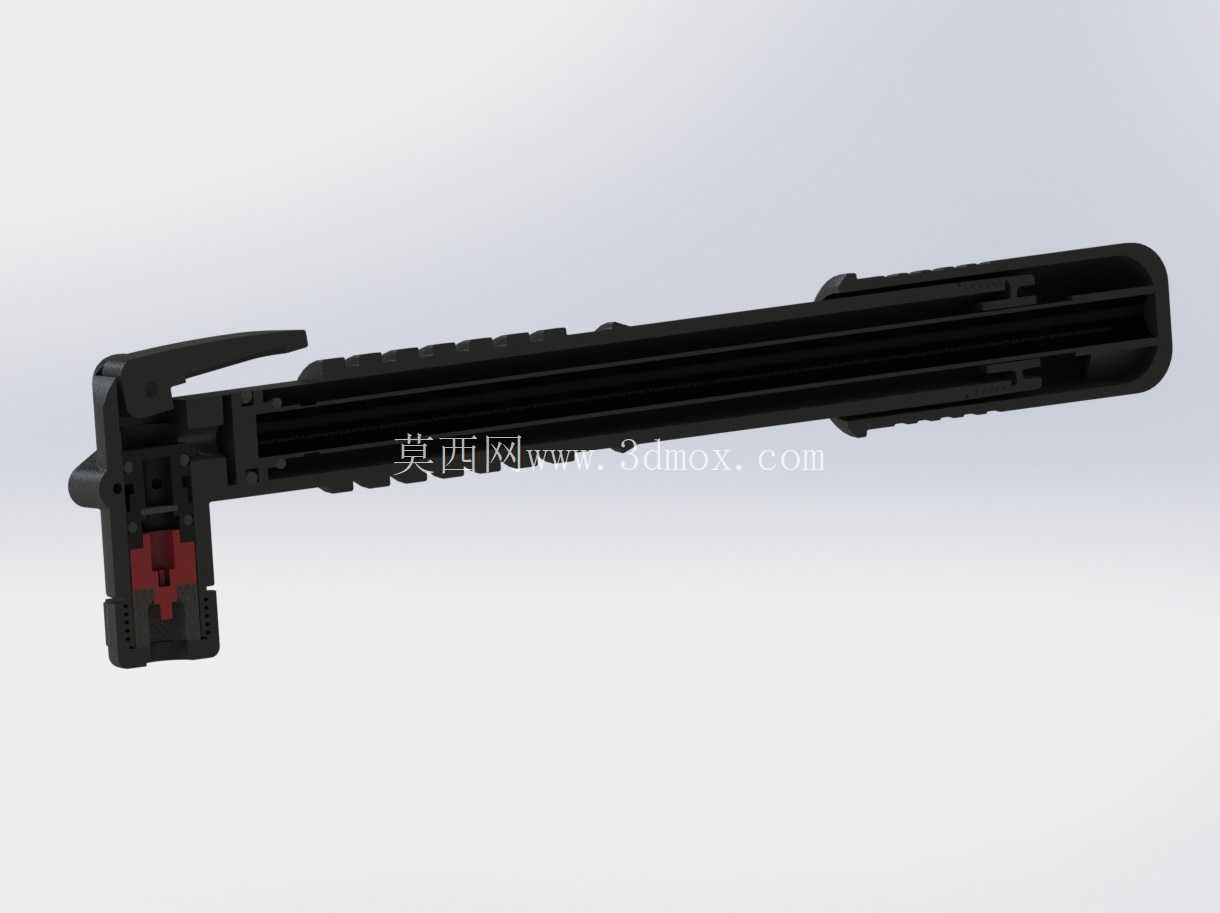

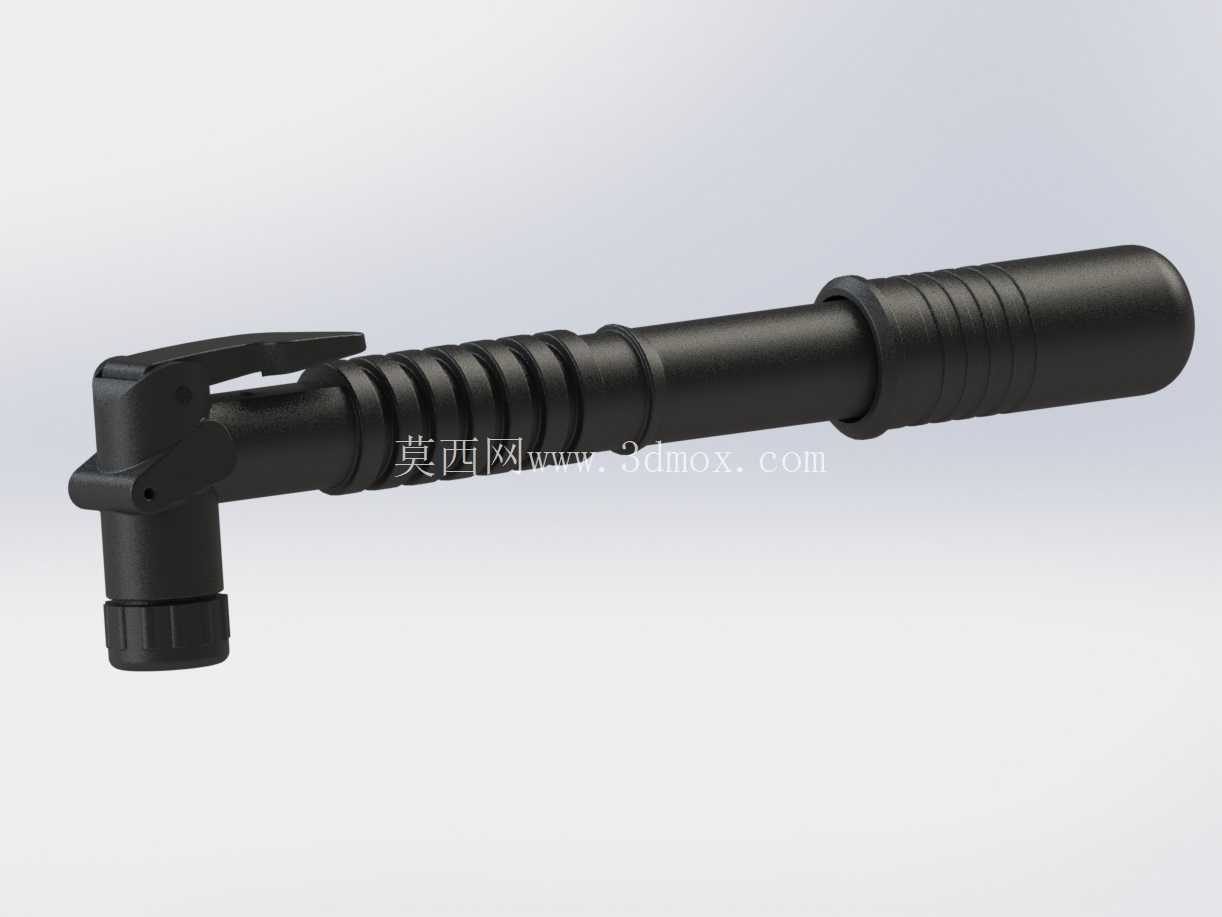

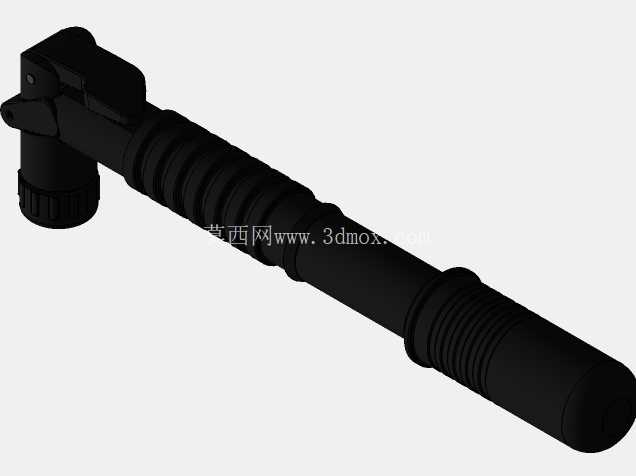

　　日常骑行场景里，轮胎亏气是高频遇到的小故障，不管是通勤代步的城市车、周末近郊骑行的山地车，还是折叠款便携自行车，随车配备的小型充气工具直接决定了故障处理效率，这款手动迷你打气筒就是针对随车携带、应急补压场景设计的手动充气构件。从功能实现逻辑来看，这款打气筒采用经典的单级活塞式压缩结构，筒身作为活塞运动的主腔体，表面做了多道环形防滑凹槽，握持时手掌与筒身的接触摩擦力足够，单手抽拉活塞杆做往复运动时不会出现打滑脱手的问题；前端的气嘴接口做了铰接式压合锁止结构，不需要额外搭配转接件就能直接卡合美式气门芯，压下锁止拨杆后接口与气门芯的密封面完全贴合，充气过程中不会出现漏气泄压的情况，相比传统螺纹旋接式气嘴，操作步骤更少，路边应急操作时哪怕戴薄款骑行手套也能快速完成对接。

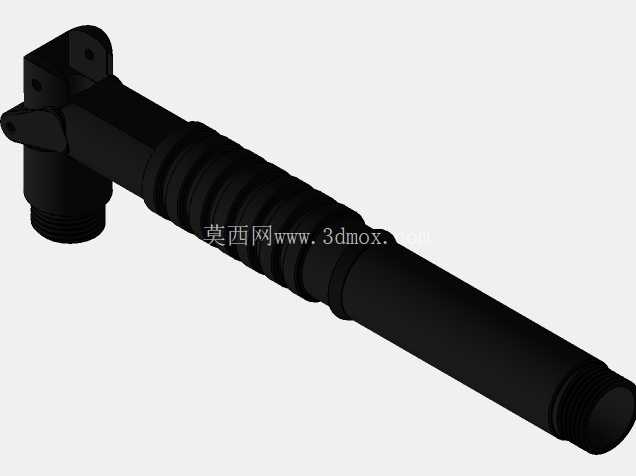

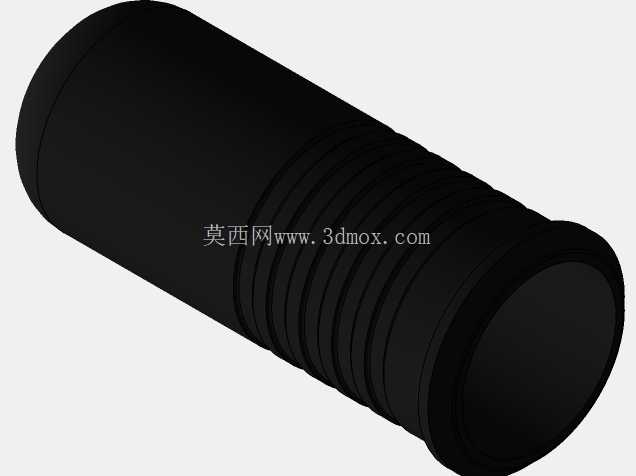

　　设计阶段首先考虑的是随车携带的尺寸边界，整体长度控制在常规骑行服侧兜、自行车座管包的容纳尺寸范围内，外径不会占用过多储物空间，整体重量控制在低位，不会给随车负重带来额外负担；筒身主体采用等径圆柱结构，没有外凸的尖锐棱角，放在包内不会剐蹭其他随身物品，尾端的活塞杆限位结构做了内嵌式处理，抽拉行程做了限位设计，避免充气过程中活塞杆完全脱出筒身造成密封件损坏。从实际使用的受力角度出发，筒身的防滑槽位置刚好对应握持时的手指分布区域，抽拉活塞杆时的施力方向与筒身轴线保持重合，不会出现侧向掰扯气嘴接口的情况，能有效降低气嘴根部的疲劳损坏概率；气嘴的铰接压块做了圆弧过渡处理，锁止时的按压力度不需要太大，手指发力就能完成锁止，不需要借助额外工具撬动。

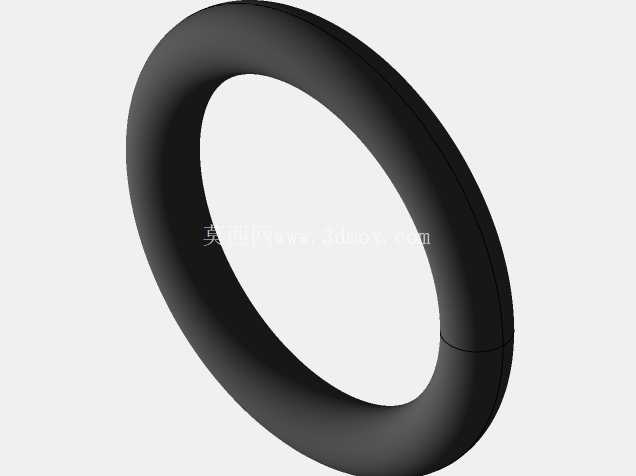

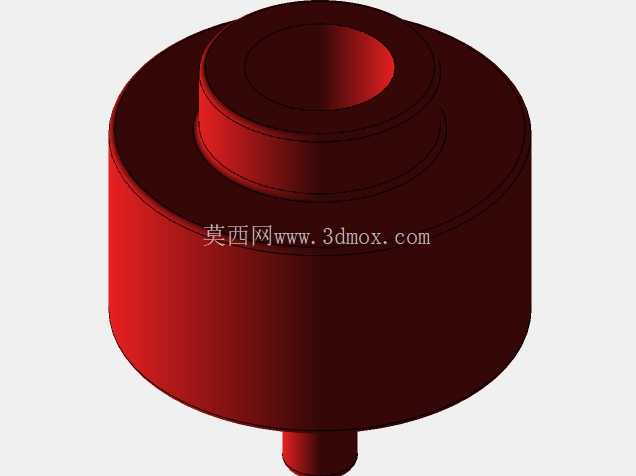

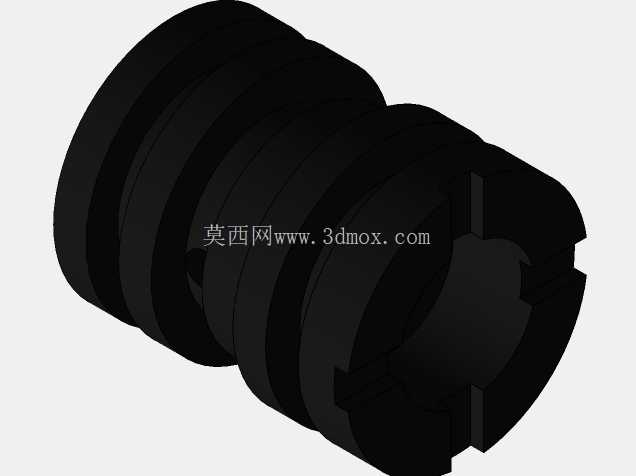

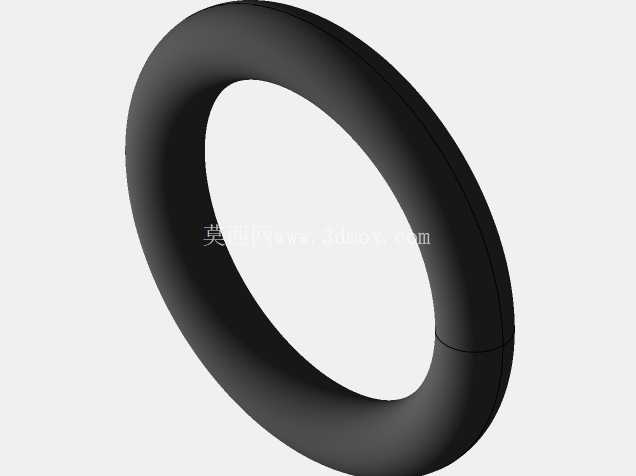

　　密封结构上，活塞位置的密封圈采用耐摩擦的弹性材质，往复运动过程中能始终贴合筒体内壁，不会因为长期使用出现磨损漏气的问题，常温环境下连续完成单条自行车轮胎的充气作业，筒身不会出现明显的发烫情况，压缩过程中的气压损失控制在合理区间，不需要反复多次抽拉就能达到日常骑行需要的轮胎气压值。和落地式大型打气筒不同，这款迷你结构的打气筒不追求大排量快速充气，核心定位是应急补压、随车便携，所以在结构做了大量精简，去掉了落地式气筒的脚踏板、气压表、延长气管等附加构件，所有功能部件都集成在筒身本体上，没有多余的零散配件，不会出现随车携带过程中配件遗失的问题。

　　在安装适配性上，这款打气筒不需要固定安装在自行车车架上，完全独立收纳，不管是什么型号的自行车，只要储物空间能容纳筒身尺寸就可以配备，不存在车架安装孔位不匹配的问题；气嘴的锁止结构兼容常规民用自行车的主流气门规格，不需要额外准备转换接头，日常给篮球、充气玩具等小容量充气物件补压也能正常使用，适用场景不局限于自行车轮胎充气。结构建模过程中，所有配合面的公差都按照民用五金件的常规加工精度设置，筒身内壁的粗糙度要求满足活塞密封圈的滑动需求，铰接位置的转轴间隙控制在合理范围，锁止拨杆转动时没有明显旷量，压合后能给气嘴密封面提供足够的压紧力，避免高压下出现漏气。整体外观采用哑光黑色的表面处理，没有多余的装饰性结构，所有外部结构都服务于功能实现，防滑凹槽除了提升握持摩擦力之外，也能在一定程度上提升筒身的结构刚度，避免意外挤压时筒身出现变形影响活塞运动顺畅度。
