紧凑型立式微粉研磨成套加工设备

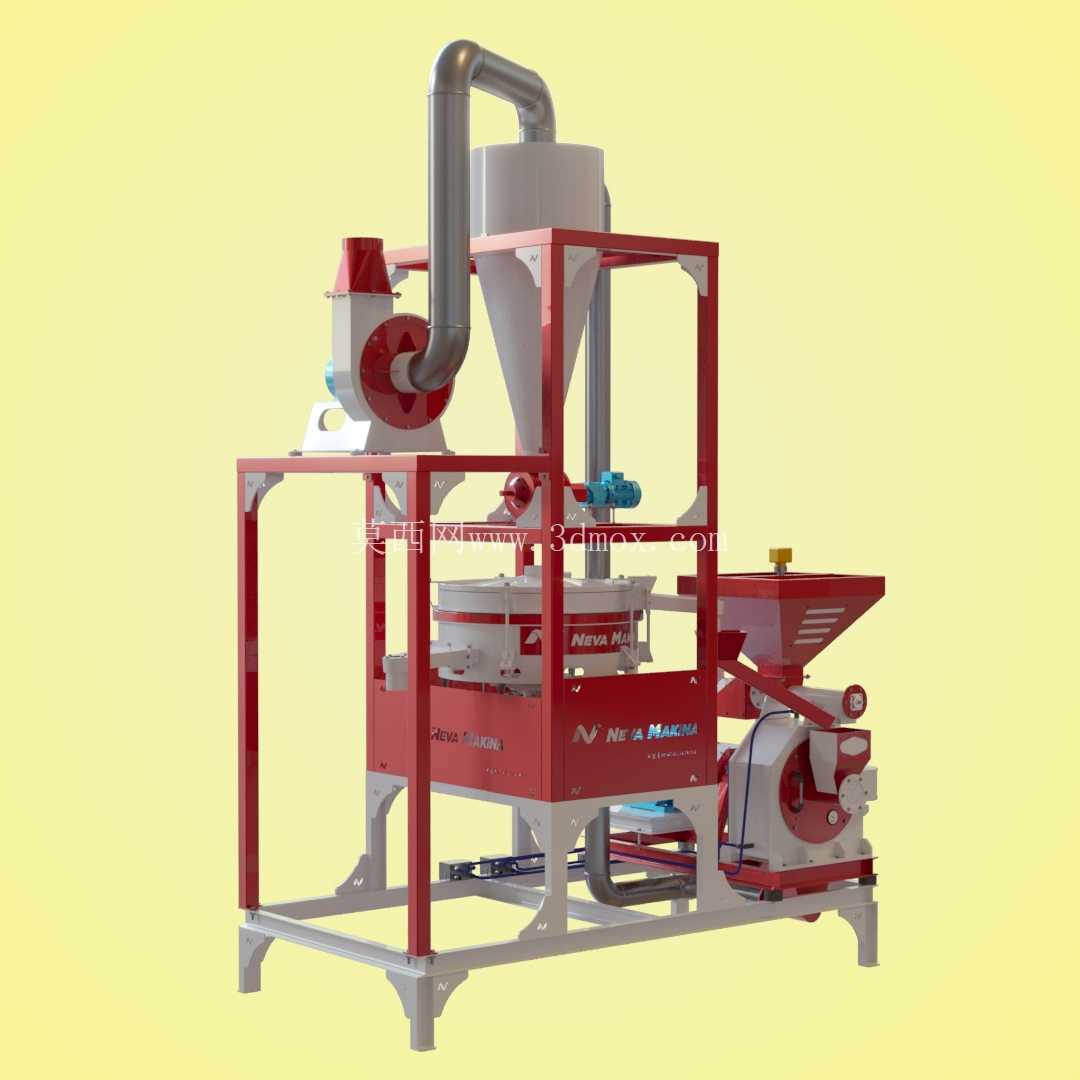

　　这套紧凑型微粉研磨成套设备，主要面向中小产能的粉体加工场景设计，可覆盖PVC边角料回收、非金属矿微粉制备、食品级原料细磨等多类工况，相比传统分体式研磨产线，其集成化的机架设计能大幅压缩车间占地空间，适合厂房面积有限的中小型加工企业部署。设备整体采用框架式一体式结构，主承载机架采用型钢焊接成型，所有功能单元均预装在同一底座框架上，现场安装时仅需完成主电源接入、风路对接即可投料调试，无需额外搭建分体式设备的中间连接平台，能缩短现场安装周期。

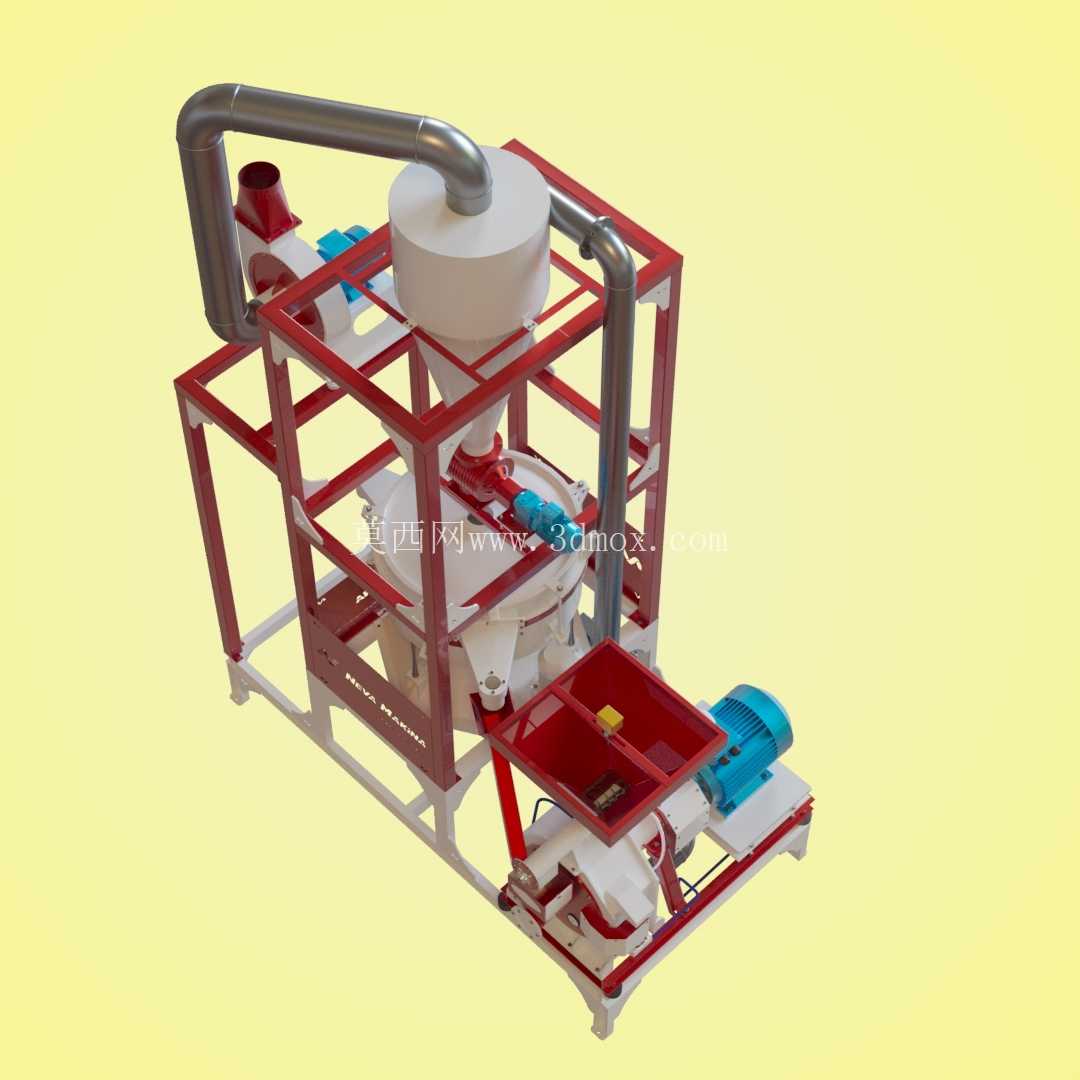

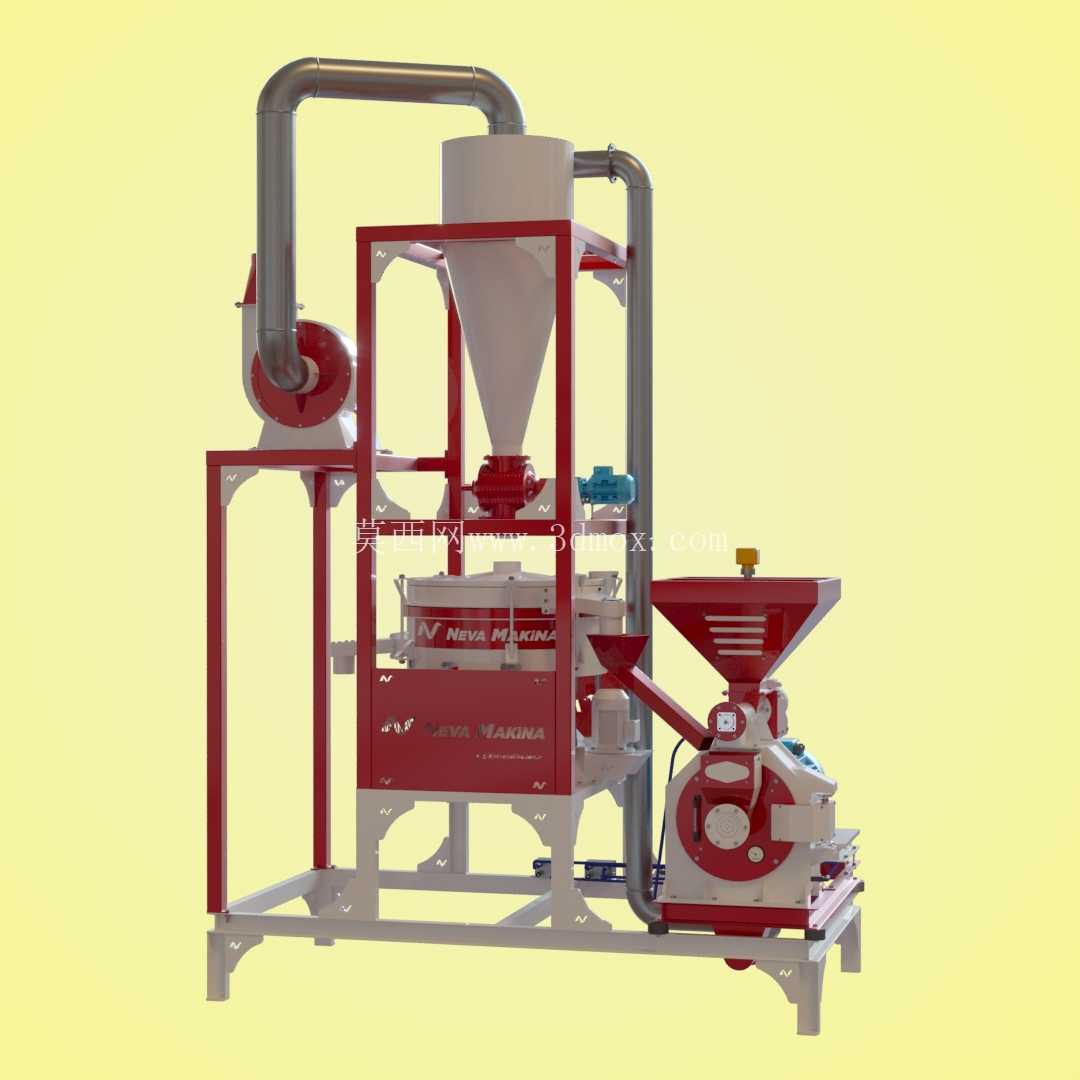

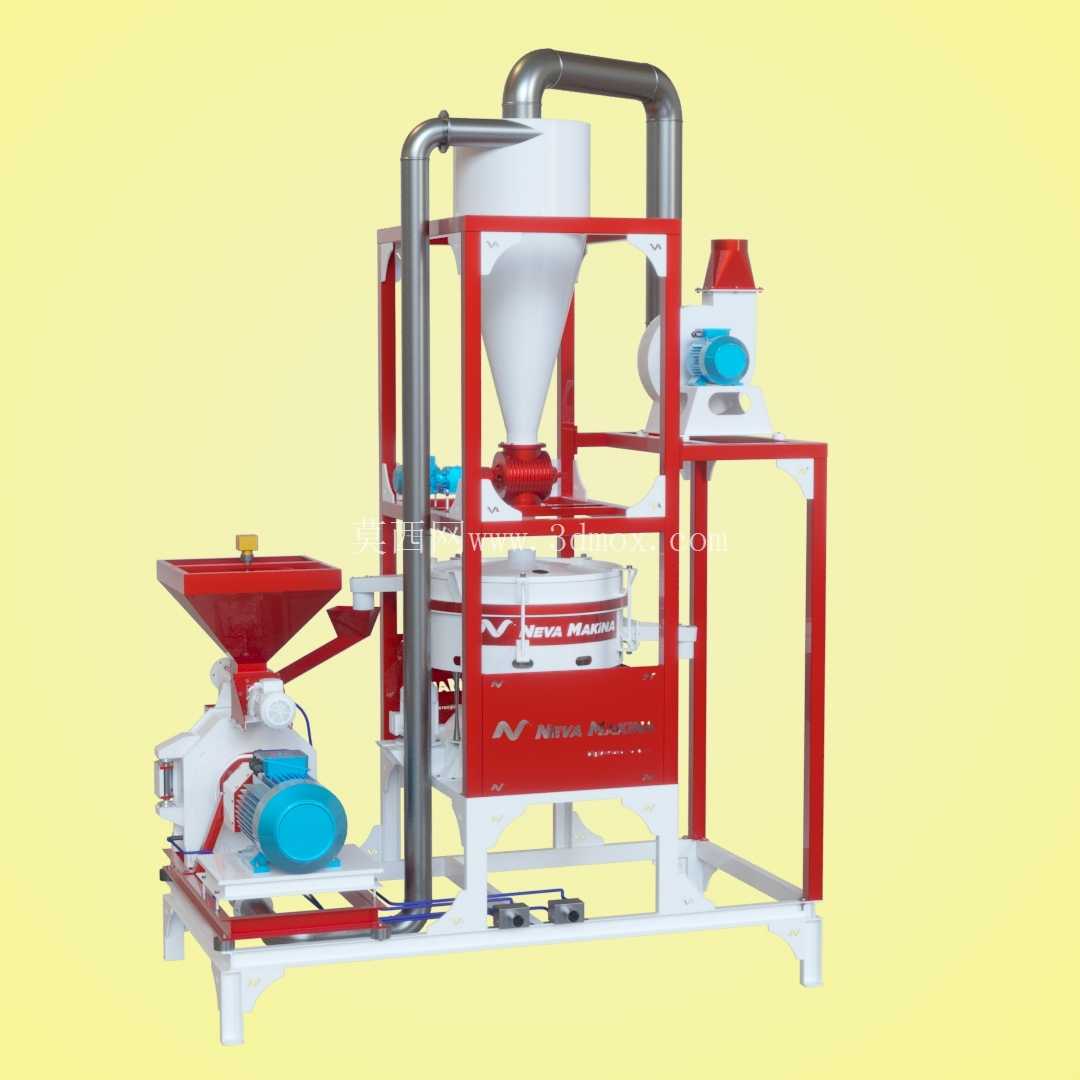

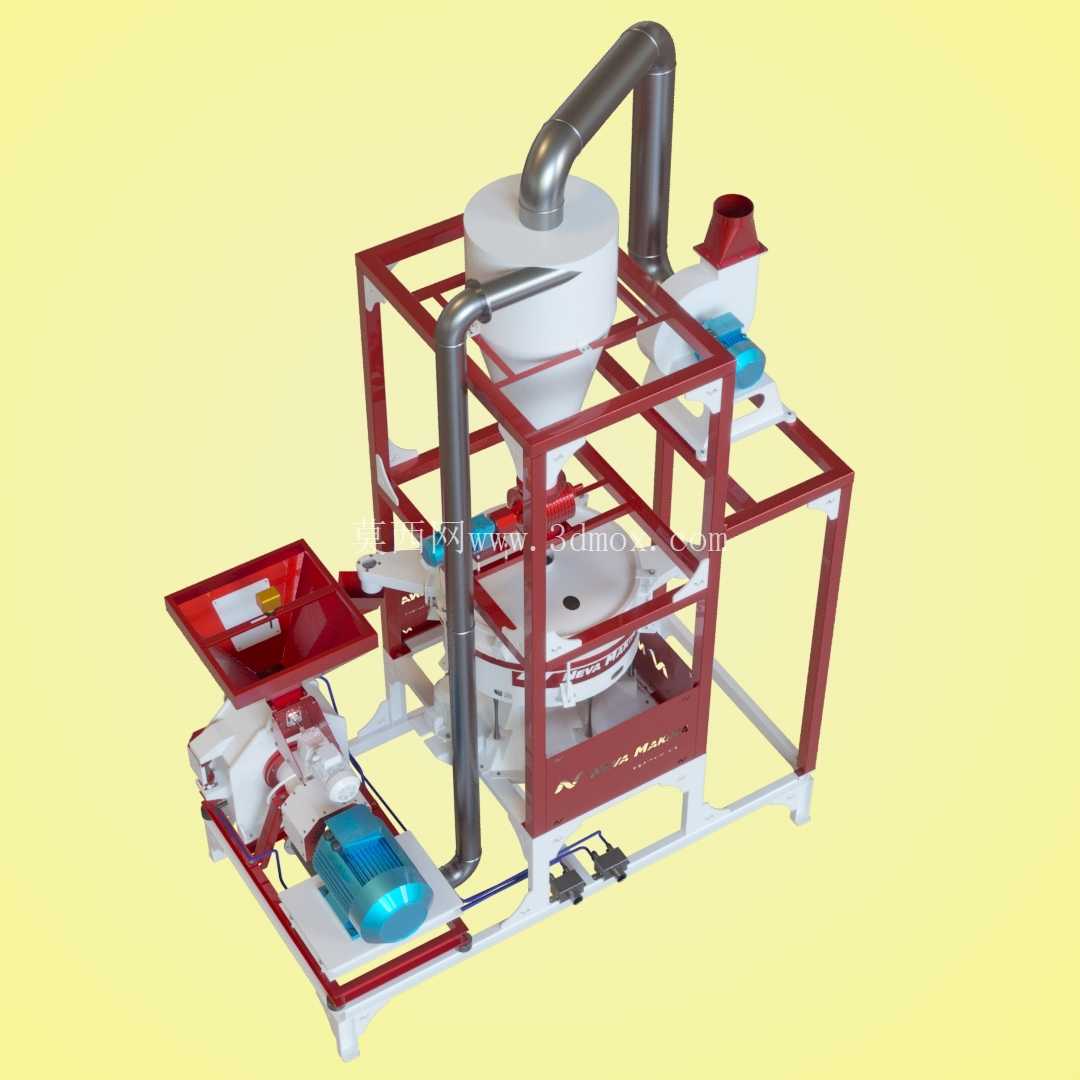

　　从功能布局来看，设备左侧为进料与初磨单元，带倾斜导料槽的喂料斗可适配人工倒料、小型输送机上料两种进料方式，喂料斗下方的初磨腔体采用定刀与动刀组合的剪切结构，可先将粒径10mm以内的块状物料破碎至1mm左右的粗颗粒，避免大尺寸物料直接进入主磨腔造成研磨部件过载。初磨后的粗颗粒通过风送管路送入中部的主研磨单元，主磨腔采用高速回转的磨盘与定磨环配合结构，通过物料间的碰撞、剪切、摩擦实现超细研磨，磨腔外侧设置有可调式间隙机构，可根据目标粉体细度调整磨盘与磨环的工作间隙，适配200目至800目不同区间的微粉加工需求。

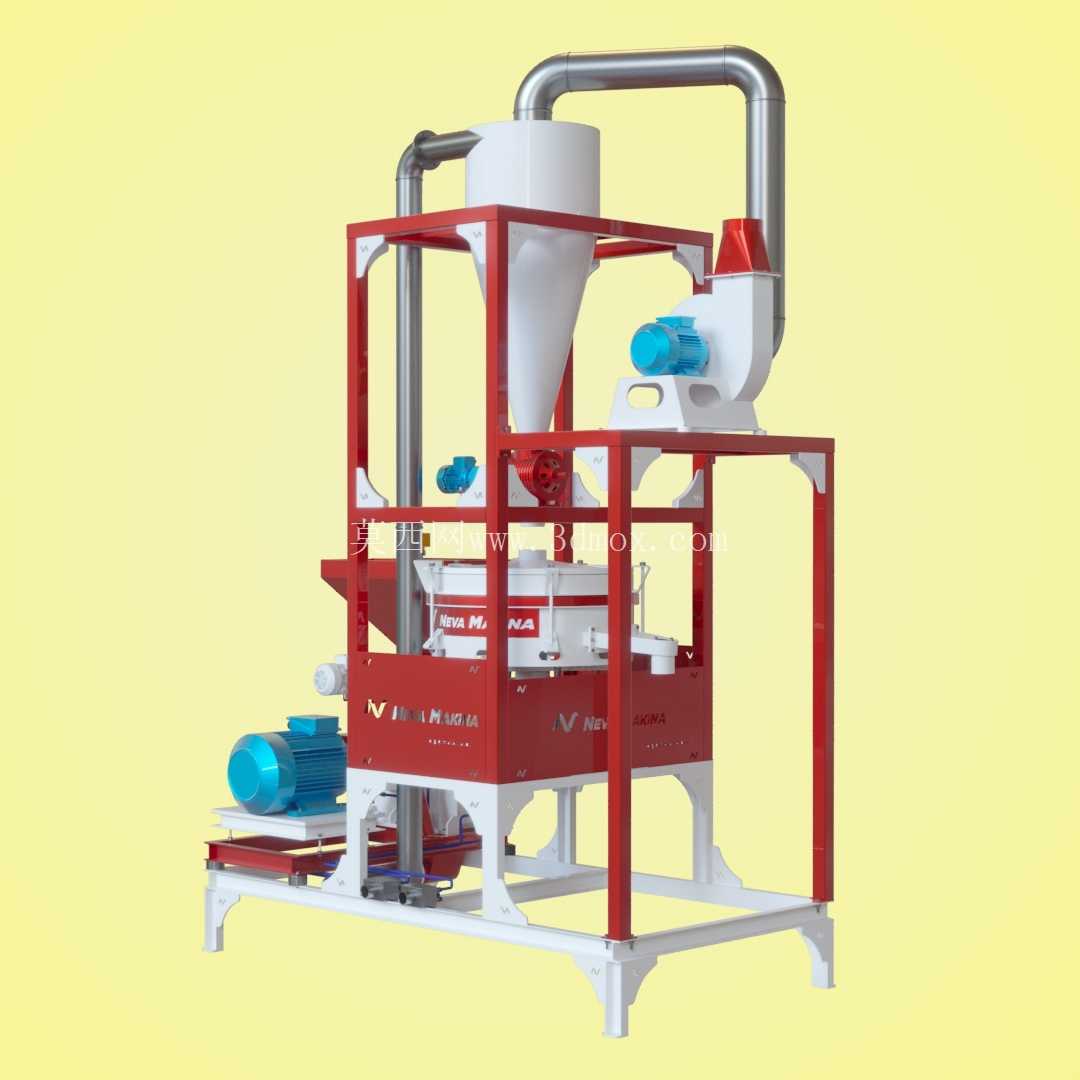

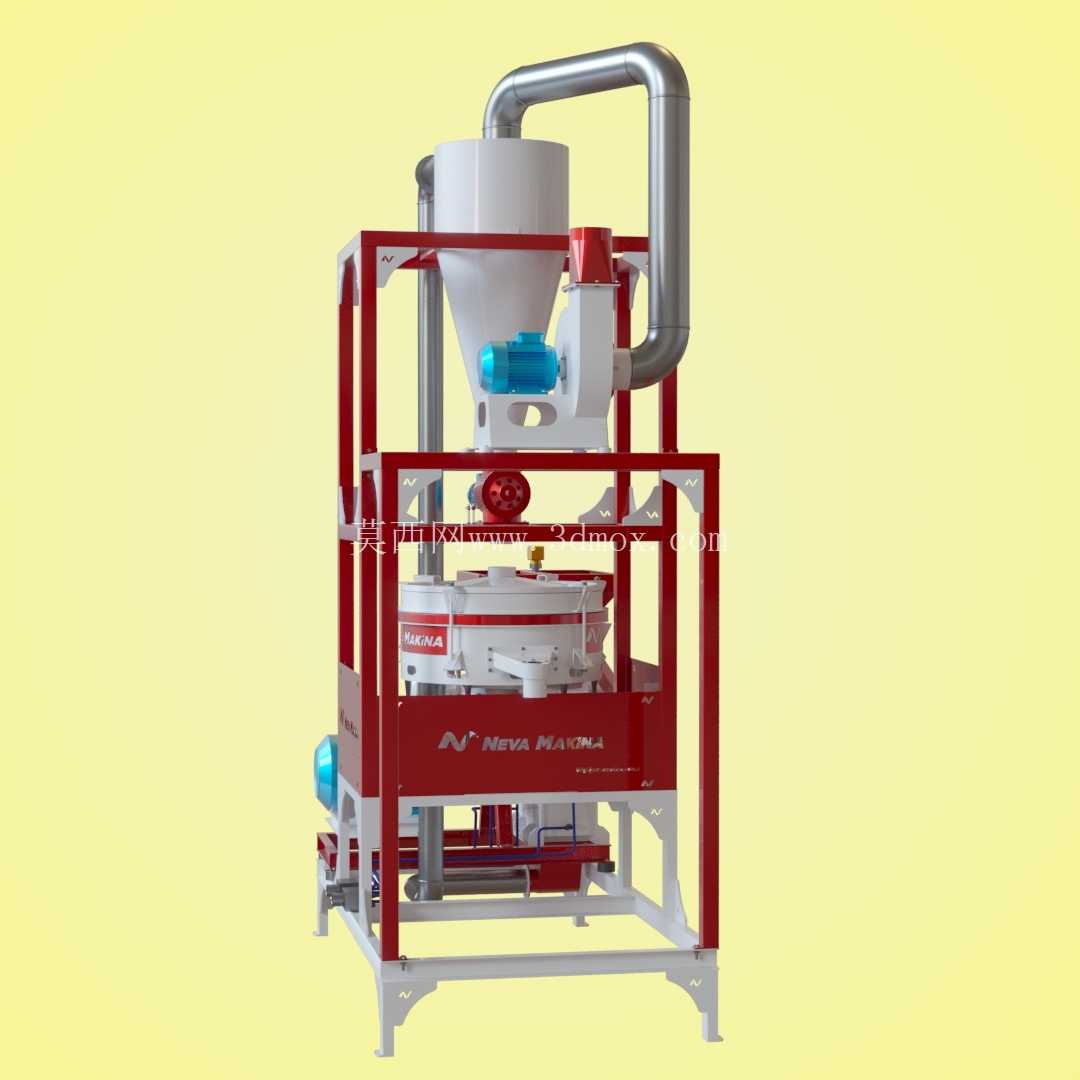

　　主磨腔上方连接的旋风分离单元采用上入风下出料的结构设计，研磨后的气粉混合体进入旋风筒后，通过离心作用将合格细度的粉体从气流中分离，落入下方的集料斗暂存，未达到细度要求的粗颗粒会沿旋风筒内壁回落至主磨腔继续研磨，避免过磨造成的能耗浪费。设备右侧设置的风路驱动单元采用离心式高压风机，为整个风送、分级回路提供稳定的气流动力，风机入口处配置有过滤式回风结构，可将分离粉体后的洁净空气部分回流至磨腔，降低系统外排风量，配合机架下部预留的除尘接口外接脉冲除尘设备后，可满足车间粉尘排放的环保要求。

　　从安装边界来看，设备整体外形控制在长2.2m、宽1.2m、高2.8m的范围内，机架底部设置有6个可调式减震脚杯，可直接安装在硬化的水泥地面上，无需预埋地脚螺栓，单台设备的运行重量约1.2t，常规工业厂房的楼板承重即可满足安装要求。设计过程中针对易磨损部件做了快拆式结构优化，主磨腔的磨块、初磨单元的动定刀均采用螺栓压紧固定，更换时无需拆解整个腔体，日常维护的操作空间预留充足，操作人员站在机架侧面即可完成所有易损件的更换作业。风路管路的连接均采用快装卡箍结构，清理管路积料时可快速拆卸，避免不同物料切换加工时的混料问题。设备的电控元件统一集成在机架侧部的电控箱内，各单元的驱动电机均设置有过载保护，喂料单元可根据主磨腔的工作电流自动调整喂料速度，避免堵磨情况发生，整套设备仅需1名操作人员即可完成日常的进料、出料、参数调整作业，人力成本相比分体式产线可降低40%左右。针对PVC回收加工场景，设备的磨腔还设置有温度监测接口，可外接温度传感器监控磨腔工作温度，避免PVC物料在研磨过程中因温度过高出现软化粘连的问题，保证研磨后的粉体粒径均匀性。
