内螺纹连接手轮式黄铜截止阀三维设计

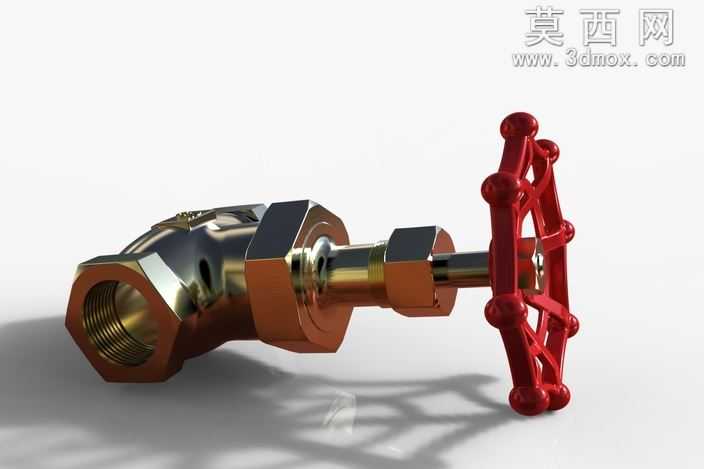

本作品为手动内螺纹截止阀的三维数字化设计成果，建模阶段采用自底向上的装配设计思路，首先对截止阀的各个组成零件进行独立参数化建模：首先构建阀体主体，依据内螺纹连接截止阀的流通口径参数，绘制阀体的流道回转轮廓，通过回转特征生成阀体的基础基体，后续通过拉伸切除完成两端内螺纹的安装接口、中部阀杆配合腔、密封座安装位的结构设计，建模过程中严格控制流道的过渡圆角参数，避免流道出现直角结构造成的介质流动阻力过大问题。其次完成阀瓣、阀杆、阀盖、填料压盖、手轮等零件的建模：手轮部分采用轮辐式结构，通过圆周阵列特征生成五根轮辐与外缘的握持棱边，还原工业级手轮的防滑握持结构；阀杆采用梯形传动螺纹结构设计，建模时还原螺纹的牙型参数，保证阀杆升降动作的结构合理性；阀瓣部分采用平面密封结构，建模时保证密封面的平面度参数，还原截止阀截断介质的核心密封结构。材质与渲染阶段，针对不同零件赋予对应的工业材质：阀体、阀盖等铜质承压部件赋予黄铜金属材质，调整材质的粗糙度、金属度参数，还原锻造黄铜件的温润金属光泽，同时在阀体表面添加模压规格标识的浮雕细节，提升模型的真实感；手轮部分赋予红色酚醛塑料材质，调整材质的漫反射与高光参数，还原工业胶木手轮的哑光质感；阀杆部分赋予抛光不锈钢材质，通过高光反射效果区分与铜质部件的材质差异；场景搭建采用纯色蓝色背景，添加三点布光系统，主光从侧上方打亮阀体主体突出金属质感，辅光补全暗部细节避免出现死黑区域，轮廓光勾勒手轮与阀体的边缘轮廓，提升模型的立体层次感，最终渲染出的效果清晰展现截止阀的整体外观与结构细节。结构设计上还原了手动截止阀的核心动作逻辑：手轮旋转带动阀杆做升降运动，进而带动阀瓣贴合或脱离阀座密封面，实现管路介质的通断控制，建模过程中预留了填料函的装配空间，还原真实截止阀的密封填料安装结构，保证模型的结构合理性与工程参考价值，可用于阀门结构教学、管路系统装配模拟、产品展示等场景使用。
