M4螺杆式橡胶减振缓冲连接构件

在精密电子装配、小型通讯设备架设、微型检测仪器台架搭建这类对振动幅值控制要求严苛的场景里，这类两端带M4外螺纹的柱式橡胶减振件，是解决微幅振动传导问题的核心基础元件。不同于大载荷工况下使用的重型减振支座，这类小规格减振构件的核心作用，是阻断设备运行时自身产生的高频微振动向安装基座传递，同时隔绝外部环境的振动扰动传递至精密设备本体，避免振动导致的元器件松脱、检测精度偏移、通讯信号受干扰等常见工程问题。

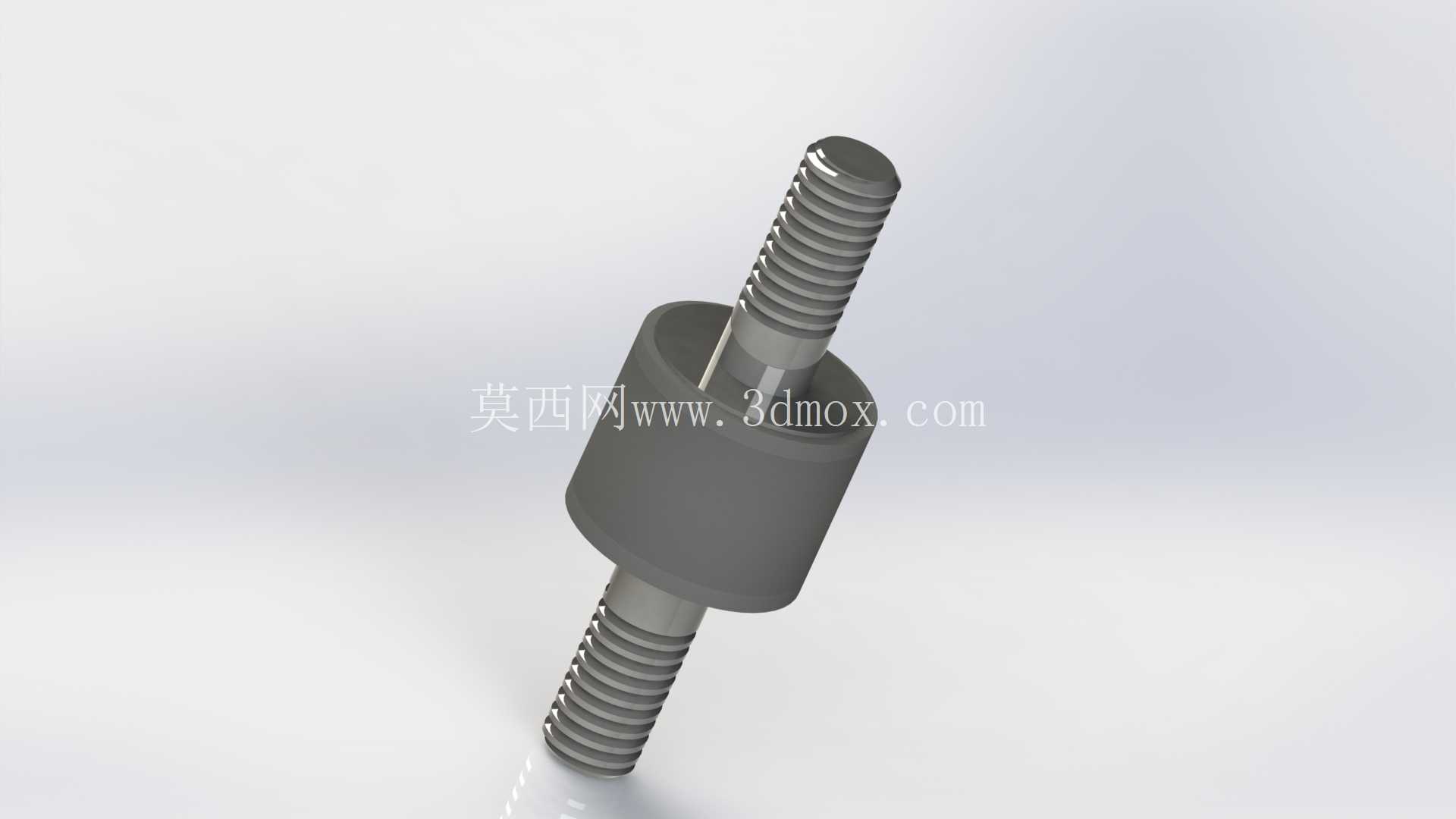

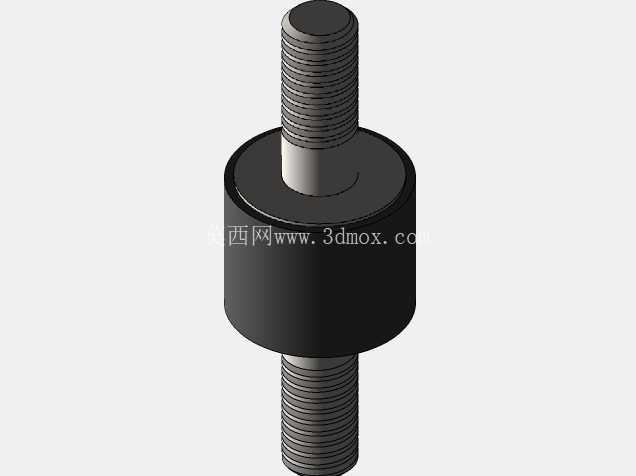

从结构设计逻辑来看，该构件采用中间橡胶阻尼体加两端同轴金属螺杆的一体化硫化结构，中间的圆柱形橡胶基体是核心功能段，橡胶材质的阻尼特性可以将振动能量通过内部分子摩擦转化为热能耗散，而非通过刚性结构直接传导。两端的金属螺杆与橡胶体通过硫化工艺牢固结合，同轴度控制是设计时的核心考量点——如果两端螺杆同轴度偏差超过0.1mm，安装时就会出现橡胶体受额外剪切应力的情况，长期使用会加速橡胶老化开裂，大幅缩短减振件的使用寿命。设计时特意将两端螺杆的螺纹规格统一为M4，适配通讯设备、小型电子模组上最常用的M4安装螺孔，不需要额外加工转接件，直接通过螺母锁紧即可完成安装，大幅降低现场装配的复杂度。

从安装边界与尺寸适配角度来说，这类减振件的中间橡胶柱直径略大于螺纹大径，安装时需要注意预留足够的径向空间，避免橡胶柱外壁与安装孔壁发生刚性接触，否则会形成振动传导的声桥，直接抵消减振效果。轴向安装时，两端的锁紧螺母不能过度旋紧，否则会过度压缩橡胶体，导致橡胶的动态刚度急剧上升，阻尼性能大幅下降，一般安装时控制橡胶体的轴向压缩量在原长度的5%-10%区间即可，既能保证连接的牢固性，又能让橡胶处于最佳的阻尼工作区间。

在实际选型应用中，这类减振件常被成对使用，在设备的四个安装角各布置一件，形成均匀的支撑隔振结构，单支构件的额定承载范围适配几百克到数千克的小型设备，完全覆盖小型通讯模组、便携检测仪器、微型风机这类常见轻量化设备的隔振需求。不同于刚性连接的螺丝柱，这种减振构件可以允许设备与基座之间存在微小的相对位移，用来吸收温度变化带来的结构热胀冷缩应力，避免长期应力作用下的结构件变形、焊点开裂问题。

建模过程中需要重点还原橡胶体与金属螺杆的结合面结构，金属螺杆的滚花段嵌入橡胶内部的结构是保证连接强度的关键，不能简单做成两个零件拼接的形式，要还原硫化结合的结构特征；螺纹段的建模要符合M4公制螺纹的标准牙型，方便后续装配时与标准螺母、螺孔进行干涉检查；橡胶体外壁的脱模斜度也要做合理还原，符合实际橡胶模压生产的工艺特征，避免模型出现工艺不可实现的结构。这类小零件看似结构简单，却是精密设备减振系统里不能忽略的基础元件，选型和安装时的细节处理，直接决定了整套设备的振动控制效果。
