适配RB-50B橡胶履带的驱动带齿链轮

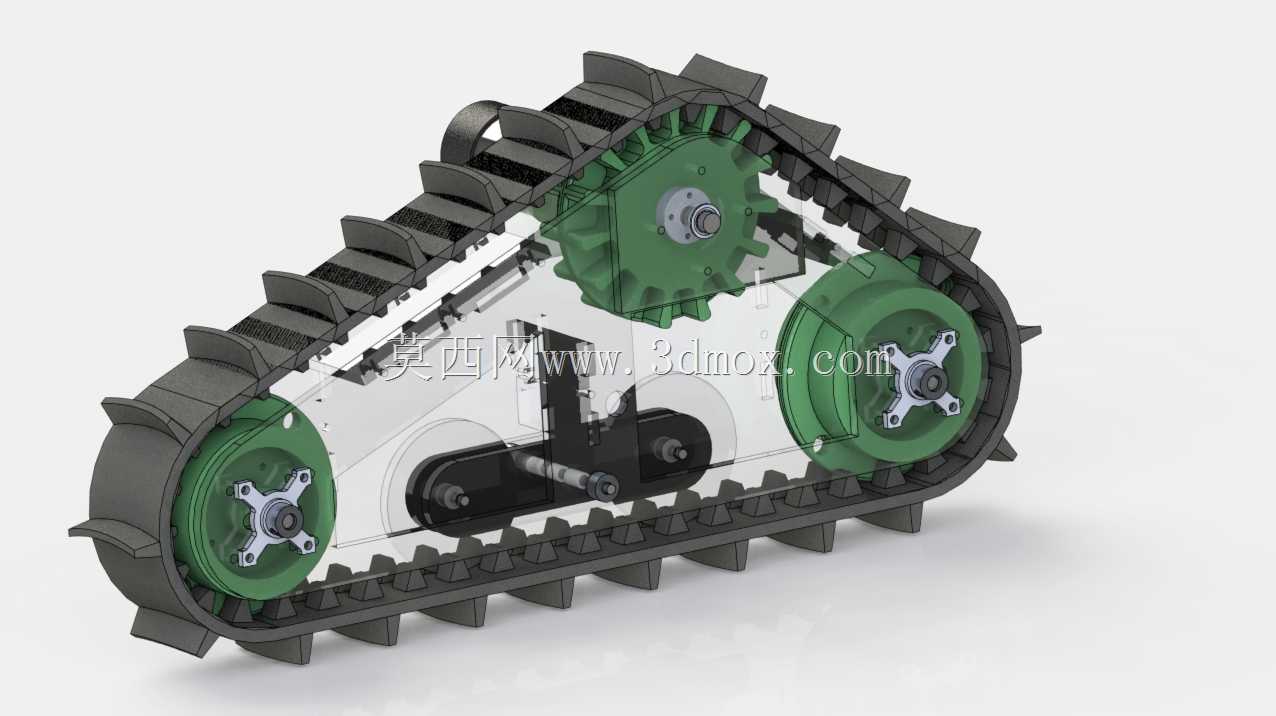

　　在小型履带行走机构的设计选型中，驱动链轮作为动力输出的核心啮合部件，其齿形精度、安装适配性直接决定了整套行走系统的传动效率与运行寿命。这款适配RB-50B规格橡胶履带的带齿链轮，主要面向小型巡检机器人、轻量化履带作业平台、教学类移动机器人底盘等应用场景，这类场景普遍对行走部件的重量、运行噪音、啮合平顺性有较高要求，不适合采用钢制履带配套的厚重金属链轮结构。

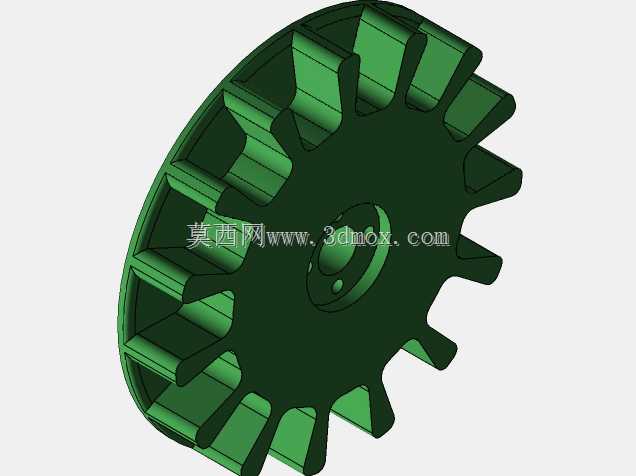

　　从实际功能特性来看，该链轮采用周向均匀分布的带齿结构，齿形轮廓完全匹配RB-50B橡胶履带内侧的啮合卡槽，动力传递过程中，轮齿嵌入履带卡槽带动履带循环转动，可有效避免履带在行走过程中出现跳齿、跑偏、脱轨等常见故障。链轮主体采用辐板式镂空结构，轮辐位置做了均匀的减重槽设计，在保证轮齿根部抗弯强度、整体结构刚性的前提下，尽可能降低了零件自身重量，减少行走电机的无效负载，对于电池供电的小型移动设备而言，这种轻量化设计能有效提升整机续航表现。

　　设计思路上，这款链轮的安装接口完全匹配对应规格的电机轮毂安装尺寸，中心定位孔与轮毂止口采用小间隙配合，端面预留的安装孔位可直接通过紧固件与轮毂端面锁紧，不需要额外设计转接法兰，能大幅缩短底盘结构的设计周期，降低装配复杂度。齿形设计阶段充分考虑了橡胶履带的形变特性，轮齿齿顶做了圆弧过渡处理，齿侧间隙预留了橡胶件正常形变的余量，避免啮合过程中轮齿对橡胶履带的卡槽部位造成过度挤压，延缓橡胶履带的磨损老化速度，提升整套行走机构的维护周期。

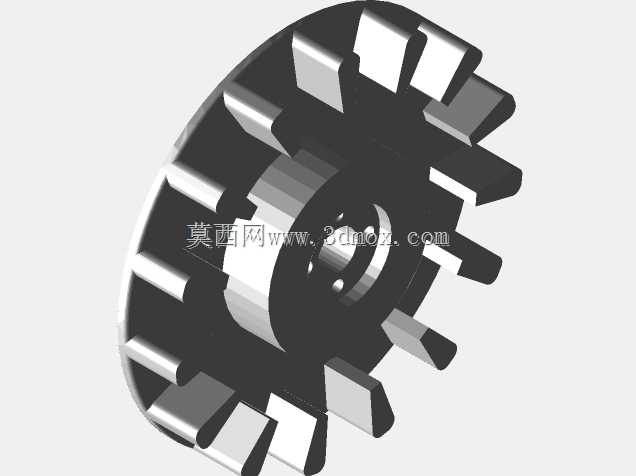

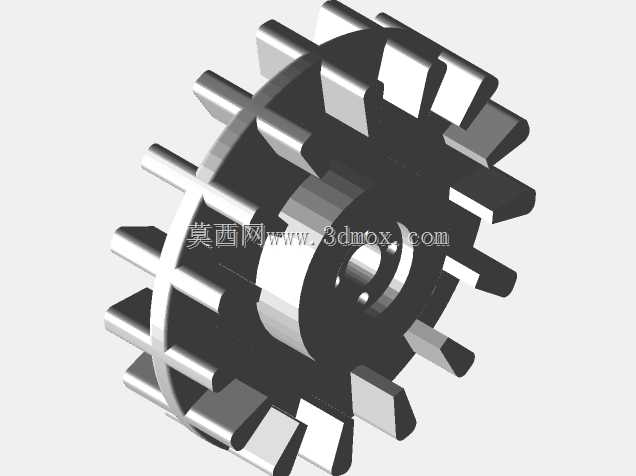

　　从安装边界尺寸来看，链轮的齿顶圆直径、齿根圆直径均与RB-50B履带的弯曲半径匹配，安装后链轮与履带的啮合包角处于合理区间，不会出现啮合齿数过少导致的传动打滑问题，也不会因包角过大造成履带弯折应力超标。链轮的轴向宽度与履带内侧卡槽宽度适配，安装后链轮两侧与履带挡边之间预留了合理的窜动间隙，可抵消底盘加工、装配过程中产生的位置度误差，避免行走过程中履带侧面与轮体发生持续摩擦。轮体背面的辐板凹槽深度经过精确计算，既保证了减重效果，也不会在轮齿受力时出现辐板形变过大的问题，中心安装孔周围的凸台结构提升了安装面的接触刚性，可保证链轮与轮毂连接后同轴度符合传动要求，高速转动时不会出现明显的动平衡偏差。

　　在实际应用中，这类链轮可通过增材制造或数控铣削方式加工，选用工程塑料或轻质铝合金材料即可满足使用强度要求，相比传统钢制链轮，运行噪音更低，自重更小，非常适合在室内作业、对噪音控制有要求的服务机器人、巡检机器人场景使用。啮合传动过程中，轮齿的受力均匀分布在每个参与啮合的齿位，单齿受力载荷控制在橡胶材料可承受的范围内，不会出现局部应力集中导致的履带齿根撕裂问题。同时链轮的结构设计充分考虑了加工工艺性，不管是3D打印的快速成型场景，还是小批量数控加工场景，都不需要复杂的工装夹具即可完成加工，能有效降低零件的制造成本，适配小型机器人项目小批量、快速迭代的研发需求。
