德驰DT06-2S两孔线束连接器结构

在商用车线束、工程机械设备电控回路、户外通讯基站布线这类对连接可靠性要求严苛的场景里，德驰DT06-2S连接器是应用率极高的密封型接插部件，这类部件的核心作用是在存在振动、泥水飞溅、温湿度波动的工况下，为两根线径适配的动力或信号回路提供稳定的物理连接与电气导通，避免线路松脱、氧化、进水导致的回路故障。

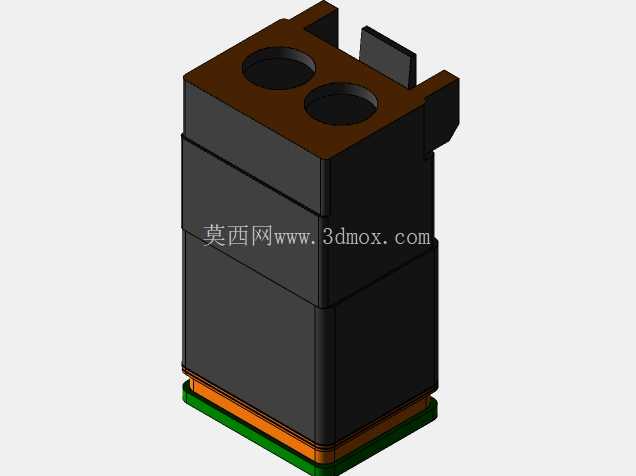

从实际建模还原的结构来看，这个部件采用上下分层的壳体设计，顶部棕色的端盖部分预留两个圆形的线孔位，对应2芯的接线容量，端盖侧边设置的卡扣凸耳是和对接端实现锁止的核心结构，装配时无需额外紧固件，靠卡扣的弹性形变即可实现轴向的锁止限位，能抵消设备运行过程中持续振动带来的脱开风险。主体黑色壳体部分做了多层阶梯式的结构设计，一方面是为内部的插针、密封胶圈预留安装腔体，另一方面阶梯结构可以和对接壳体形成迷宫式密封路径，配合内置的橡胶密封件，能达到IP67级别的防护能力，应对户外作业时的淋雨、扬尘环境完全足够。底部的绿色基座与橙色密封层是线束端的密封固定结构，线束穿入后，靠密封层的挤压形变包裹住线皮外壁，既可以固定线束避免拉扯导致的内部插针移位，也能从进线端阻断水汽、灰尘进入连接器内部的通路。

做这个三维模型的时候，核心的设计思路是服务于线束图的快速绘制，因此没有完全复刻实物的所有微小工艺细节，而是优先保证安装边界、对接尺寸、出线位置的准确性——毕竟在线束布置阶段，工程师最需要的是准确的连接器占位尺寸、对接方向、出线角度，用来校核线束走向和周边部件的间隙，避免出现装配时连接器和周边支架、壳体干涉的问题。实际建模时特意保留了卡扣的完整外形，因为这个部分是连接器整体外轮廓的最大凸起处，很多新手工程师建模时容易忽略卡扣的凸量，导致布置时预留的安装空间不足，装配时卡扣被周边部件顶住无法正常锁止。

从安装边界来看，这个连接器的整体外形为近似方形柱体，顶部两个线孔的中心距严格按照德驰DT系列的通用标准设定，对接时的插入方向为垂直于安装面的轴向，侧边卡扣的解锁方向为垂直于插接方向的侧向，因此在做安装空间预留时，除了要留出连接器本身的占位空间，还要在卡扣解锁侧留出至少10mm的操作空间，方便维修时用手指或者专用工具按压卡扣实现解锁分离。底部的安装基座没有设置额外的固定法兰，这类连接器一般是靠线束本身的扎带固定在周边的线束支架上，因此建模时也没有额外添加固定孔位，完全匹配实际使用时的安装状态。

在实际的设备选型过程中，这类两芯连接器常被用于底盘灯光回路、传感器供电回路、小型执行器的动力连接场景，相比普通的民用接插件，它的壳体采用耐温耐油的工程塑料材质，能在-40℃到125℃的环境温度下长期工作，同时可以抵御柴油、机油、液压油的轻微腐蚀，完全适配工程机械设备、商用车辆的舱内及底盘使用环境。建模时特意将密封层的分层结构做了清晰的区分，方便线束工程师在导出二维工程图时，快速识别密封区域的尺寸，确定线束剥线长度、密封塞的选型参数，不需要再反复查阅实物样件的手册。

很多刚接触商用车线束设计的工程师容易忽略连接器的外形细节，比如顶部端盖的凸起挡片，这个结构是用来做防呆设计的，对接时只有方向完全对应才能插入，避免插反导致的针脚定义错位，建模时完整还原了这个挡片的位置和尺寸，能在三维布线阶段就提前识别对接方向，减少后期样件装配时的错误率。整个模型的外形轮廓完全按照实物的安装边界绘制，虽然标注了非实际尺寸，但所有的相对比例、结构位置关系都和实物保持一致，完全可以满足线束布置阶段的占位、干涉检查需求，不需要再额外调整比例就能直接导入整机装配体中使用。
