拼接装配用定位基准块结构设计

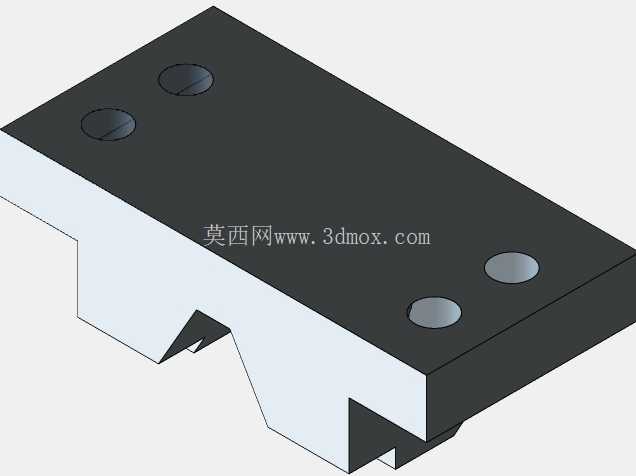

　　在多零件拼接装配的工装场景里，这类定位基准块是保证装配同轴度、面贴合度的核心基础零件，很多自动化产线的工位治具、工装夹具的拼接工位都会用到这类结构，尤其是需要反复拆装、重复定位精度要求在0.02mm以内的装配环节，靠这类定位块就能避免每次装配都重新打表找正的繁琐工序，大幅提升装配调试的效率。从结构本身来看，这个零件的主体采用矩形基体设计，顶面设置两个沉头安装孔，用来将整个定位块锁紧固定在工装基板上，沉孔的深度刚好覆盖内六角圆柱头螺钉的头部高度，安装后螺钉头不会突出基准面，避免干涉后续待装配零件的放置。

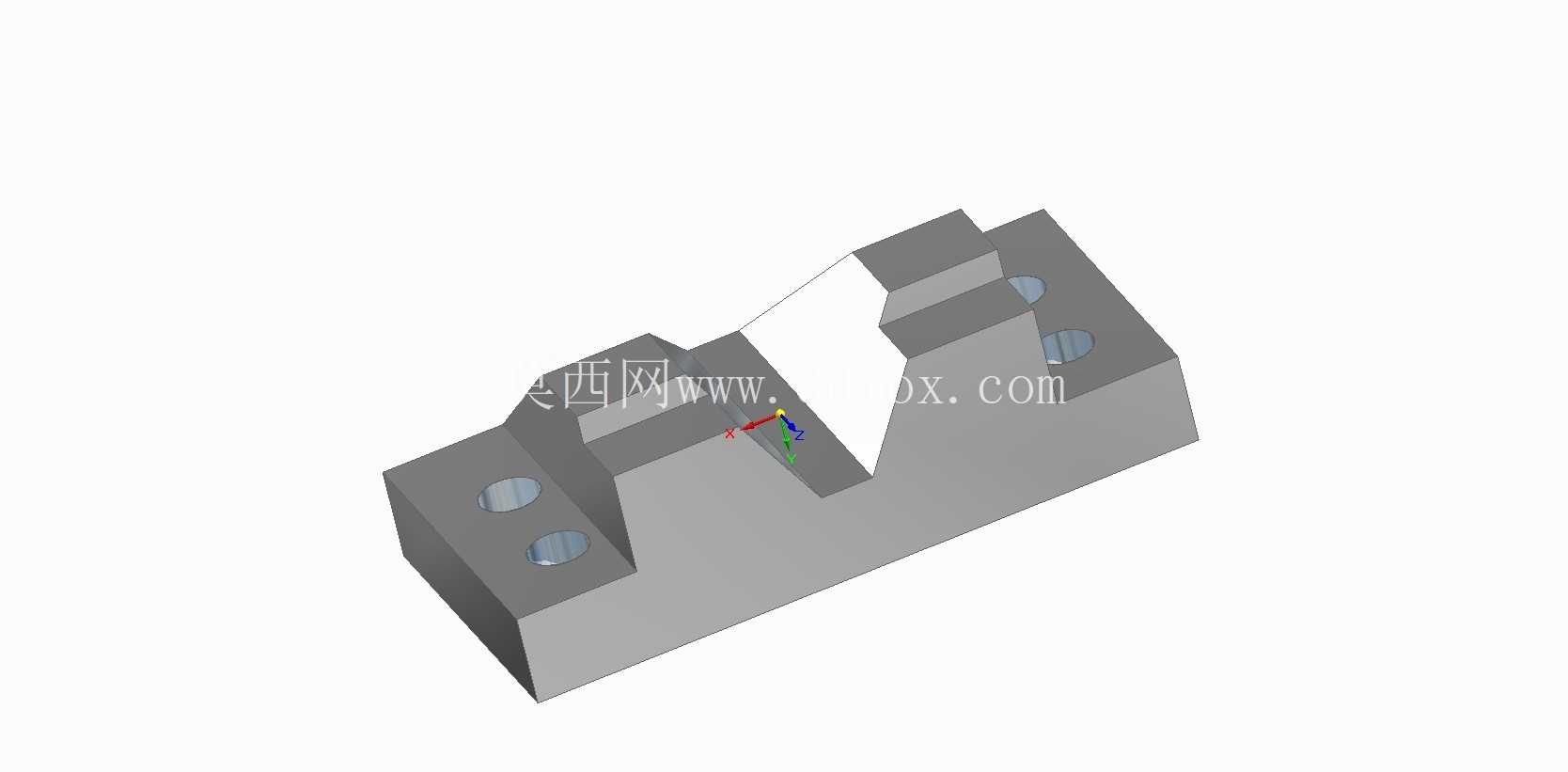

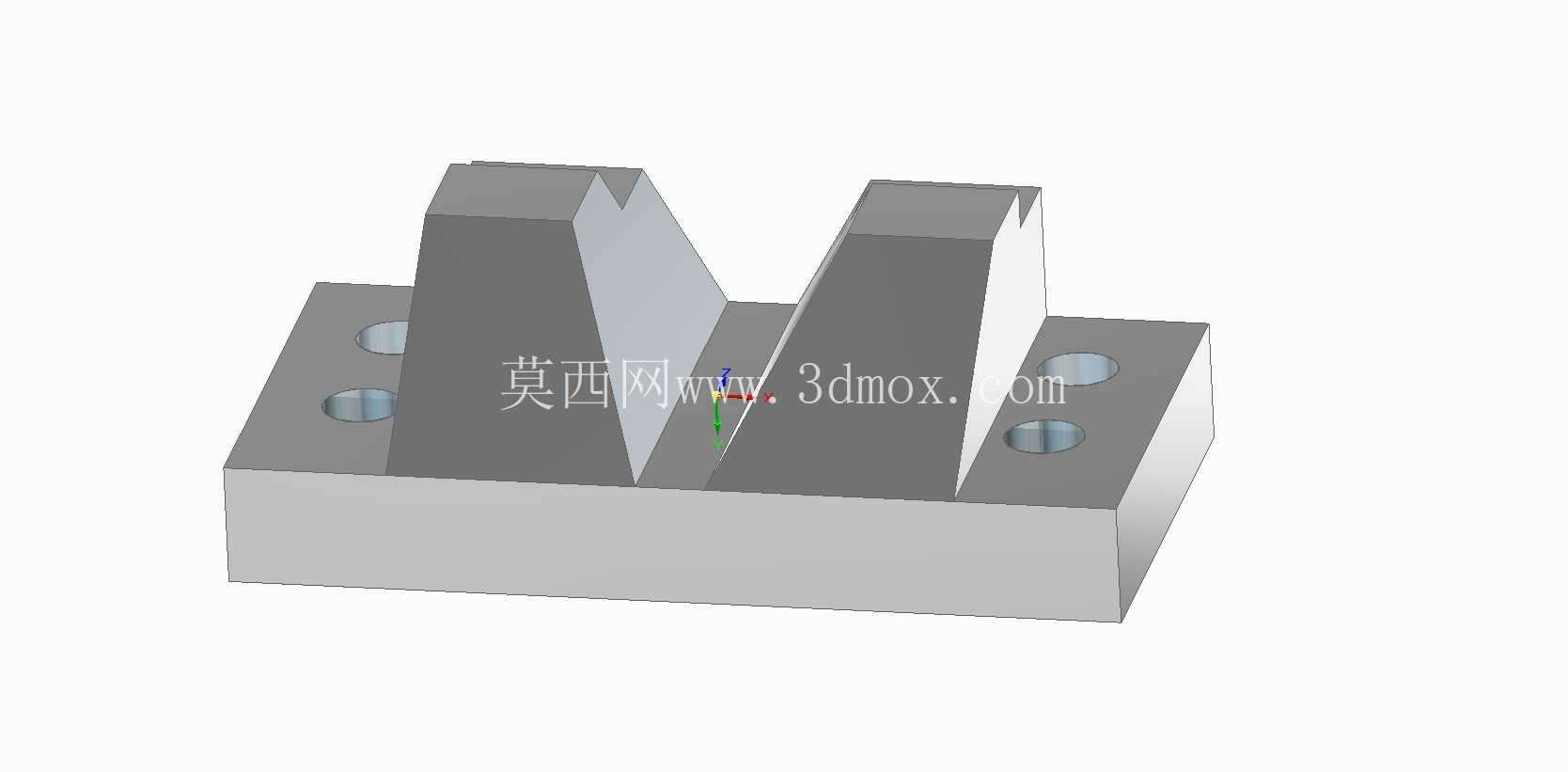

　　基体的下部做了对称的V型导向定位结构，这个结构是整个零件的核心功能区，当两个需要拼接的零件分别预装在对应工位时，V型面可以和待装配件上的对应凸台或者导轨面配合，在合模或者拼接推进的过程中自动导正位置，抵消预装环节留下的位置偏差，保证两个拼接零件的贴合面完全对齐，不会出现错边、偏斜的问题。下部还设置了两个贯通的光孔，这两个孔是用来安装定位销或者锁紧顶丝的，当两个零件通过V型面导正到位后，可以通过这两个孔穿入定位销，或者拧入顶丝将配合件锁紧，避免装配过程中出现位置窜动。

　　设计这类零件的时候，首先要考虑的是安装边界的匹配，顶面两个沉孔的孔距要和工装基板上的预设安装孔位完全对应，孔距公差一般控制在±0.01mm，避免安装时出现孔位错位无法锁紧的问题；基体的总高度要和待装配零件的配合面高度匹配，保证V型定位面的中心高和待装配件的配合中心完全重合，否则导正过程中会出现别卡、甚至压伤零件配合面的问题。V型面的角度选择也有讲究，常规装配场景下选用90度夹角，既可以保证足够的导向行程，又能避免角度过小导致的定位刚性不足，角度过大导致导向精度下降的问题。

　　零件的棱边全部做了C0.5的倒角处理，一方面是去除机加工产生的毛刺，避免装配时割伤操作人员或者刮伤零件表面，另一方面也能在安装时起到导入作用，方便定位块快速卡入基板的安装槽。从实际使用的场景来看，这类定位块不仅可以用在装配工装里，在焊接工装、检测治具上也能通用，只要配合面的尺寸匹配，就能快速实现工位的定位功能，不需要重新设计定制特殊结构，属于通用性很强的基础工装零件。选材上一般会选用45号钢做调质处理，硬度达到HB220-250，保证足够的刚性和耐磨性，长期反复使用也不会出现V型面磨损导致定位精度下降的问题，如果是用在有腐蚀性的生产场景，也可以换成304不锈钢材质，表面做钝化处理，提升抗腐蚀能力。安装的时候要注意，先将定位块放置在基板的对应位置，穿入螺钉后不要一次性锁紧，先将标准验棒靠在V型面上，打表调整定位块的位置，保证V型面的直线度和设备的运动方向平行，调整到位后再交叉锁紧两个安装螺钉，最后再打入定位销做永久定位，避免后续使用过程中受冲击出现位置偏移。日常维护的时候只需要定期清理V型面和安装面上的切屑、油污，避免杂物垫在配合面之间影响定位精度，不需要做特殊的保养，使用寿命可以达到上万次装配循环。
