5mm间距红色两孔接线端子结构

日常做嵌入式开发板、小型工控板的PCB布线时，经常会遇到板载外接接线的需求，尤其是学生做课程设计、创客做开源硬件原型、小批量工控板打样阶段，这类直插式两孔接线端子的使用频率极高。不同于贴片式接线座需要回流焊工艺，这款通孔插装的接线端子适配最常规的波峰焊流程，哪怕是手工焊接也能快速操作，不需要额外的治具辅助，对于小批量试制阶段的生产适配性很强。

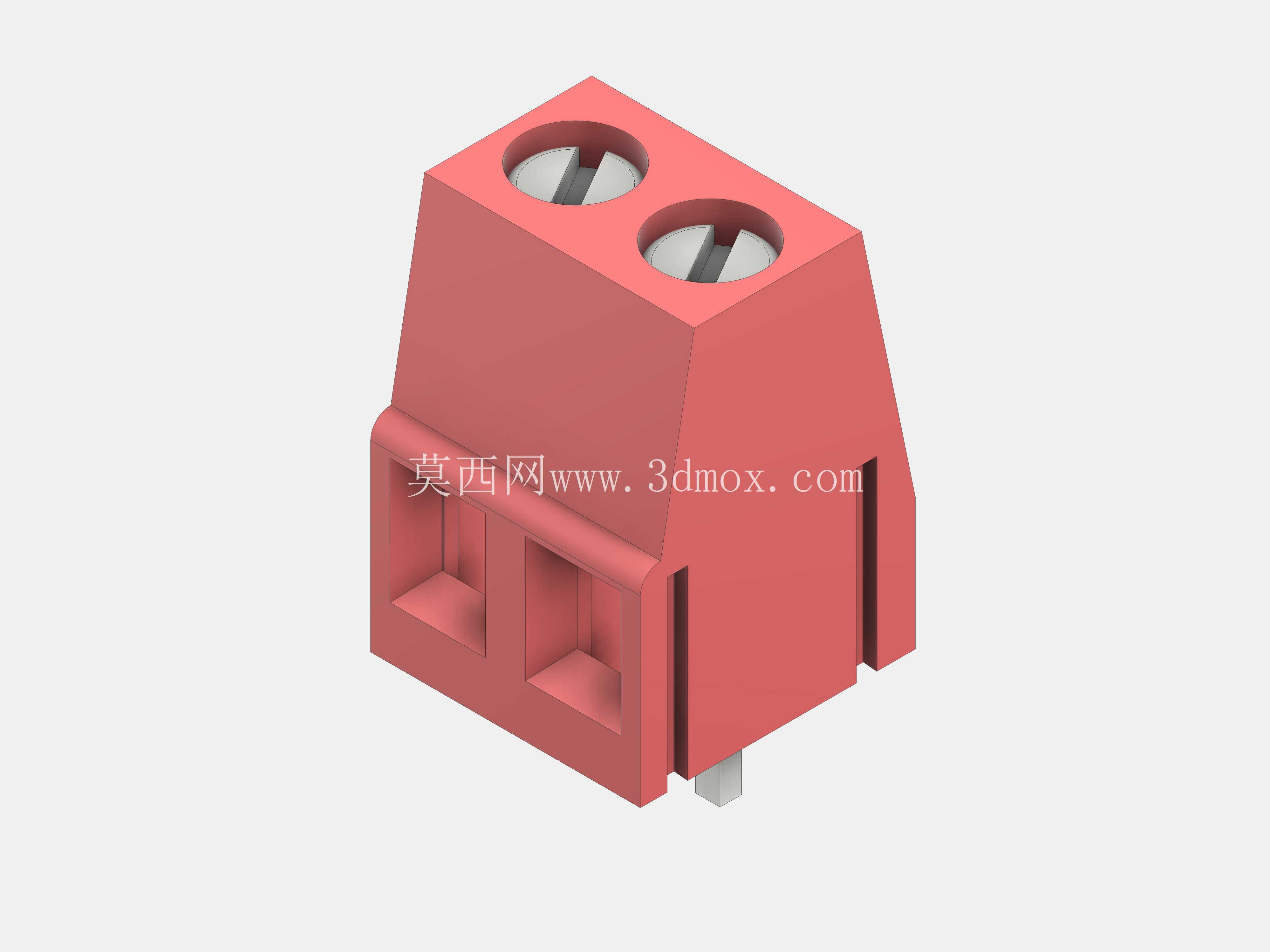

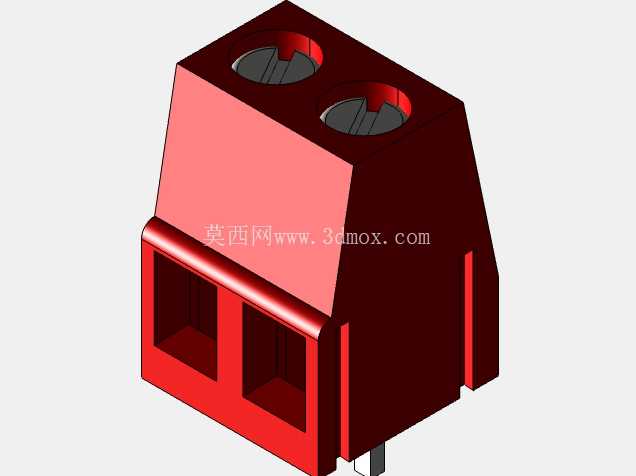

从结构设计来看，这款端子采用红色阻燃PA材质壳体，一方面红色壳体在PCB板上辨识度极高，生产调试、后期运维时能快速定位电源正极端的接线位，避免接错线烧坏板载元件；另一方面壳体的卡扣式拼接结构设计，让同系列端子可以根据实际接线需求拼接成3P、4P甚至更多位数的端子排，不需要单独开模制作不同位数的壳体，大幅降低了物料备货的品类压力。端子内部的导电件采用镀锡铜材质，压线螺丝采用十字槽设计，适配常规的PH1螺丝刀操作，拧紧时的扭矩控制在0.2N·m左右即可牢牢压住0.2-1.5平方毫米的单股或多股铜导线，不会出现压接过松导致的接触不良、打火问题，也不会因为扭矩过大压断铜丝造成线路断路。

尺寸边界上，这款端子的引脚间距严格控制在5mm，刚好匹配常规PCB设计的2.5mm网格系统，两个直插引脚的直径为1.0mm，对应的PCB封装焊盘直径设计为1.8mm即可，焊盘之间的间距保持5mm的安全距离，满足250V以下低压电路的电气间隙要求，不会出现高压爬电的风险。端子本体的高度从PCB板面算起为10.2mm，宽度方向单P尺寸为5mm，两P总宽度为10mm，深度方向从引脚根部到端子尾部为12.5mm，在PCB布局时只需要在端子尾部预留3mm的接线操作空间，就可以顺利完成导线的插拔与螺丝拧紧操作，不会和周边的电容、排针等元件产生空间干涉。

实际应用场景中，这类端子除了用在Arduino、ESP32等开源开发板的外接电源、信号接线位，还广泛用在小型PLC扩展板、3D打印机控制板、小型智能家居控制模块的接线位置，相比杜邦线插接的方式，螺丝压接的接线方式抗振动能力更强，在设备运输、长期运行振动的工况下不会出现接线松脱的问题，可靠性远高于插接式的接线方式。设计这款端子的三维模型时，特意还原了壳体表面的脱模斜度、内部导电件的卡槽结构、引脚的折弯定位特征，导入PCB设计软件时可以直接作为3D封装使用，检查布局时的干涉问题，不需要二次建模调整。壳体侧面的导向槽和卡扣特征也完全按照实物尺寸还原，拼接多P端子时可以直接在装配体里完成拼接模拟，验证拼接后的整体尺寸是否符合壳体安装位的空间要求。

很多新手设计PCB封装时容易忽略端子尾部的接线空间，只预留了端子本体的安装位置，导致实际组装时螺丝刀无法伸进去拧紧螺丝，这款模型在建模时就标注出了接线操作的安全空间范围，布局时可以直接参考模型的空间占位预留操作位置，避免后期打样后出现组装困难的问题。另外端子底部的定位凸台特征也做了还原，对应的PCB上可以设计0.8mm的定位孔，焊接时端子可以直接卡在定位孔上，不会出现焊接偏移的问题，过波峰焊时也不会因为锡流的冲击导致端子歪倒，提升焊接良率。
