可调式G1/2外螺纹直角弯管接头结构

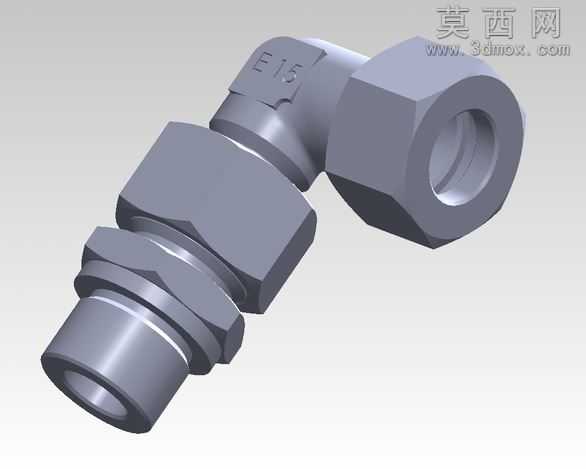

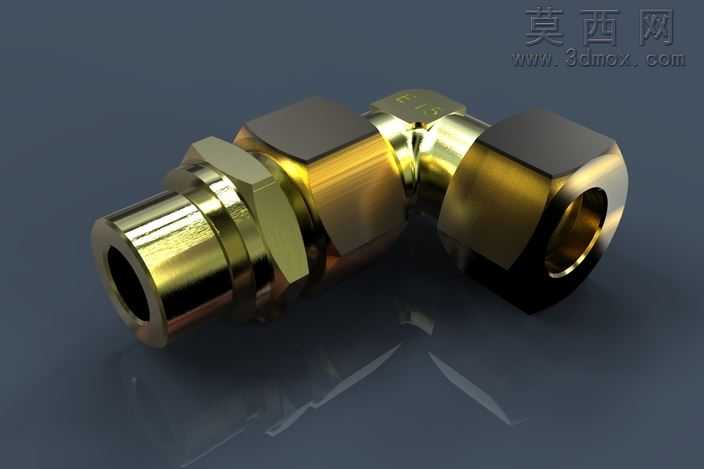

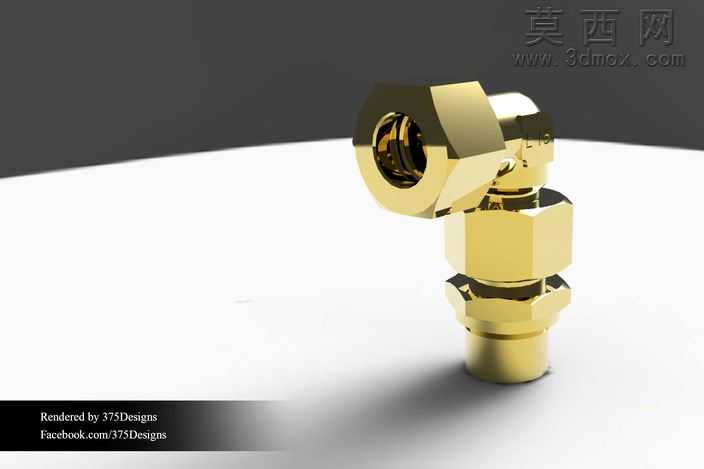

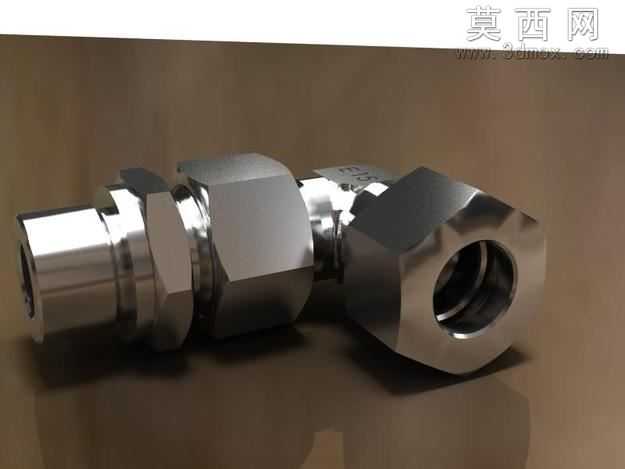

本作品为可调式外螺纹直角弯管接头三维建模成果，建模过程依托参数化设计逻辑完成，首先针对G1/2英制管螺纹的标准牙型参数进行精准建模，严格遵循55度密封管螺纹的牙距、牙高、锥度规范，确保螺纹段的装配匹配精度。建模阶段先完成主体流道的核心结构搭建，以90度弯折的等径通腔为基础，分别构建两端的连接结构：一端为外螺纹接驳端，设计有配套的六角锁紧螺母结构，螺母的对边尺寸、倒角参数均符合通用五金件的装夹操作标准，预留了标准扳手的操作空间；另一端为卡套式接管端，适配外径15mm的管路，依次构建了卡套承压槽、锁紧压合斜面、密封定位台阶段，各段过渡位置均做了工艺圆角处理，避免应力集中问题。模型渲染阶段采用哑光金属材质，还原碳钢五金件的真实表面质感，对螺纹牙顶、螺母棱边、密封配合面做了细微的高光处理，清晰区分不同结构的功能区域，弯折处的外表面做了圆弧过渡建模，既符合流体管路的流阻优化要求，也兼顾了金属件加工的工艺可行性。设计过程中重点考量了接头的可调锁紧功能，在弯转主体与外螺纹段之间预留了相对转动的配合间隙，可在管路安装时调整弯折朝向，降低现场布管的对位难度，所有配合面的公差预留均参照液压气动管路接头的行业标准，卡套位置的压合角度经过参数校核，确保锁紧后可实现管路的密封固定，不会出现渗漏、松脱问题。模型各结构的壁厚均匀，无薄壁、倒扣等不利于加工的结构，既可以用于管路系统的装配干涉校验，也可作为五金件选型、管路布局设计的数字化参考样本，完整还原了该类弯通接头的全部结构细节与功能设计逻辑。
