三轴锥圆柱齿轮减速箱SolidWorks设计

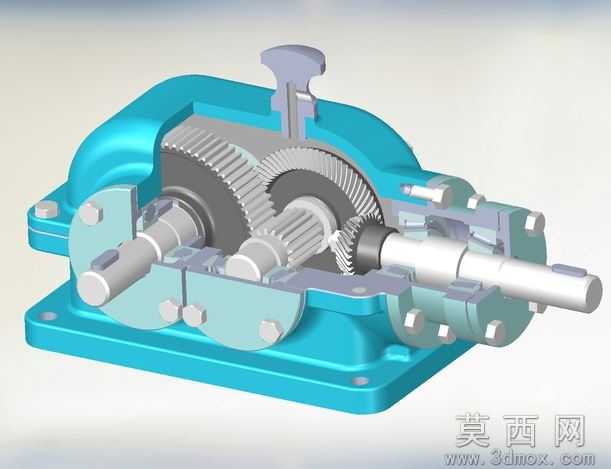

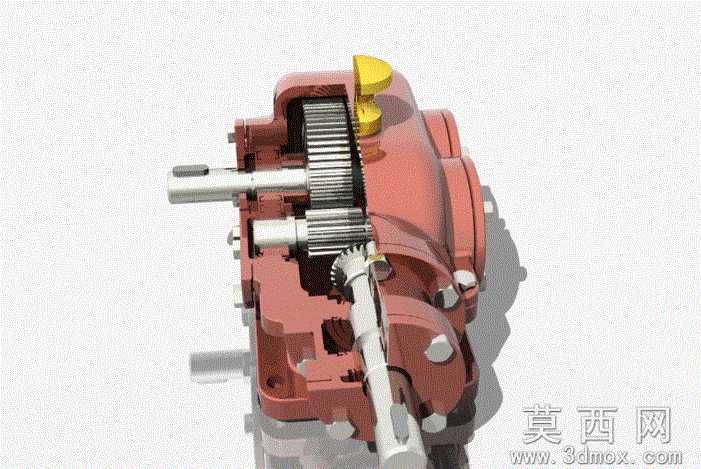

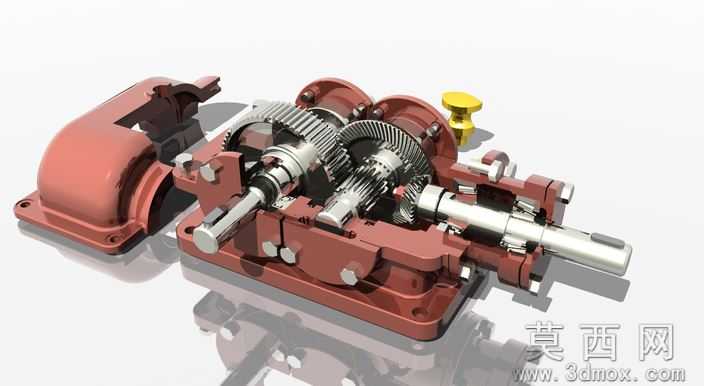

本模型为三轴式锥圆柱组合齿轮减速箱，采用SolidWorks2012完成全参数化建模，建模过程严格遵循机械设计规范，先完成输入轴、中间轴、输出轴的轴段特征绘制，依次完成键槽、轴肩、轴承安装位的细节建模，再分别绘制锥齿轮、圆柱齿轮的齿廓特征，通过螺旋线扫描、阵列完成轮齿成型，随后绘制箱体、箱盖、轴承端盖、螺栓、油标尺、吊环等附属零件，最终通过同轴、重合、齿轮配合完成整机装配，所有零件可单独编辑参数，方便后续修改调整。参数设计层面，输入轴锥齿轮模数m=0.8，齿数30；中间轴配对锥齿轮齿数72，同轴圆柱齿轮模数m=1，齿数17；输出轴圆柱齿轮齿数67，整机额定输出扭矩10Nm，额定输出转速305RPM，传动比匹配合理，可满足小功率减速传动需求。渲染材质方面，箱体采用青蓝色烤漆金属材质，齿轮、轴类零件采用调质钢金属质感，螺栓、端盖采用镀锌件哑光金属效果，透明视窗部分采用半透明玻璃材质，渲染效果清晰展示内部传动结构，剖视视角可直观观察齿轮啮合状态。结构原理上，该减速箱采用一级锥齿轮加一级圆柱齿轮的两级传动结构，输入轴通过锥齿轮将动力换向传递至中间轴，再通过圆柱齿轮减速增扭后传递至输出轴，箱体采用剖分式结构，通过螺栓连接上下箱体，轴承端盖可调整轴系间隙，底部安装底座预留安装孔位，方便整机固定安装。软件兼容层面，模型包含SolidWorks原生格式文件，同时导出STL通用3D格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，也可直接导入切片软件用于3D打印验证。研发教学应用层面，该模型可作为机械设计课程中齿轮传动、减速器设计章节的教学案例，帮助学生理解两级减速传动的结构组成、参数计算逻辑，也可作为小型传动设备研发的参考原型，用于验证传动方案、校核齿轮强度，也可用于机械类专业的课程设计、毕业设计参考素材。
