重载输送线用阿尔斯通底架支撑结构

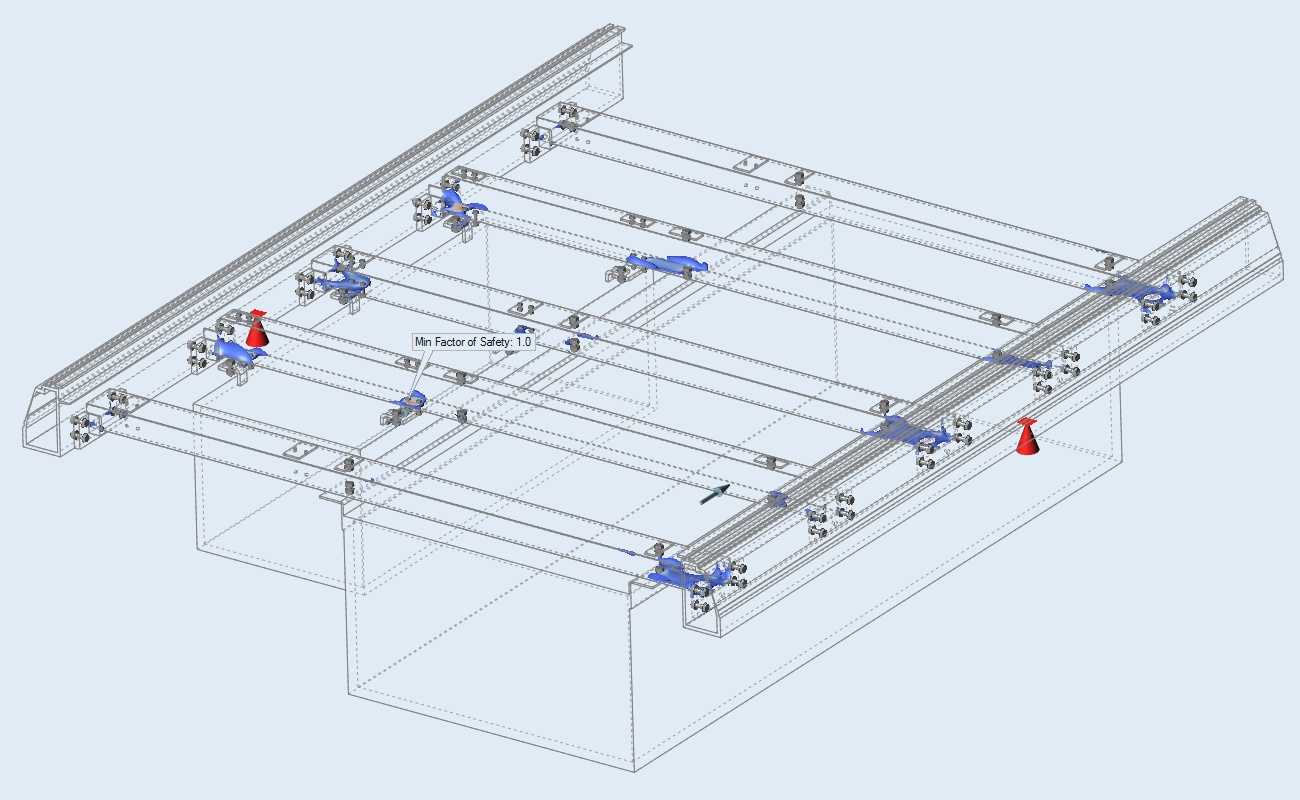

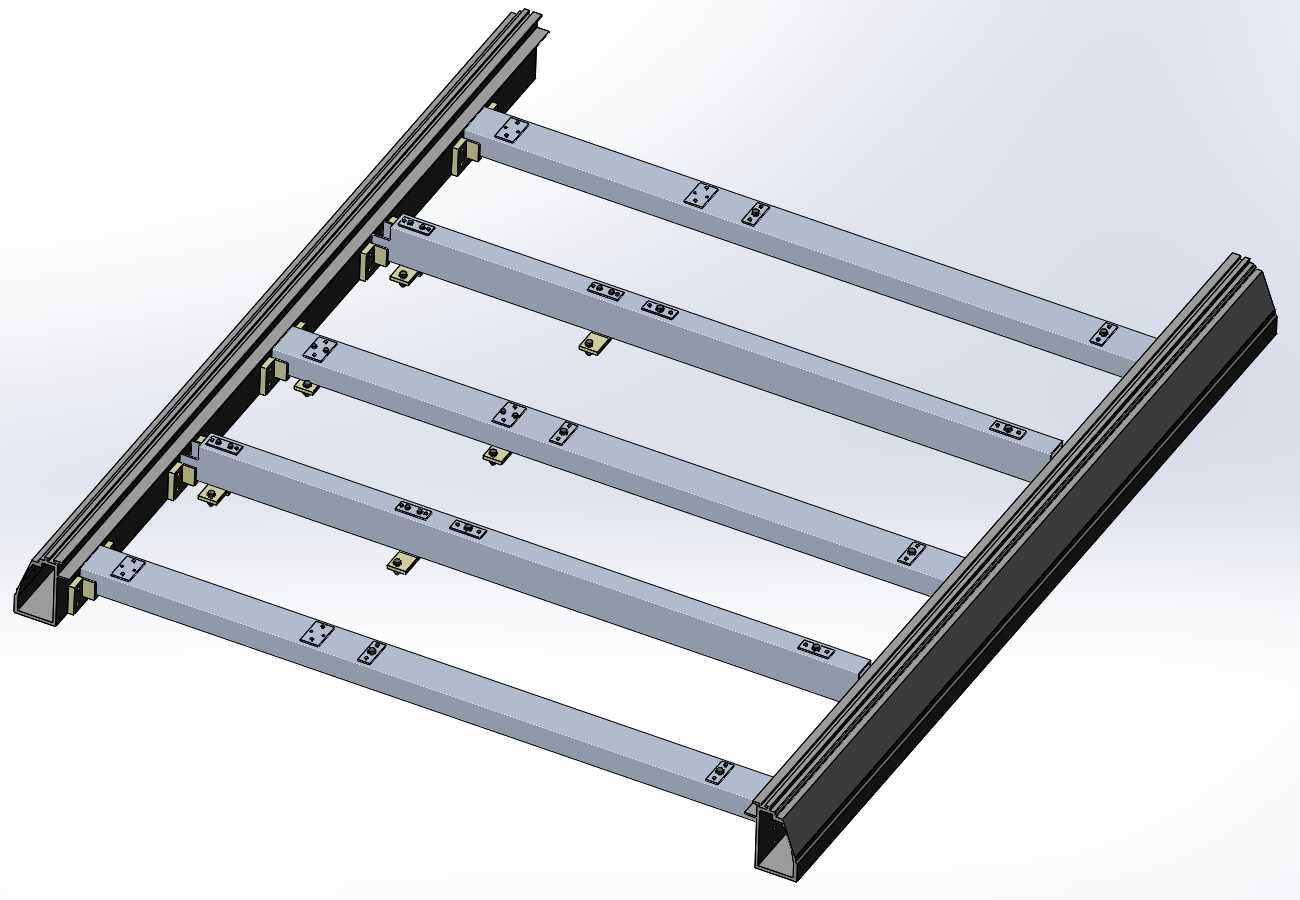

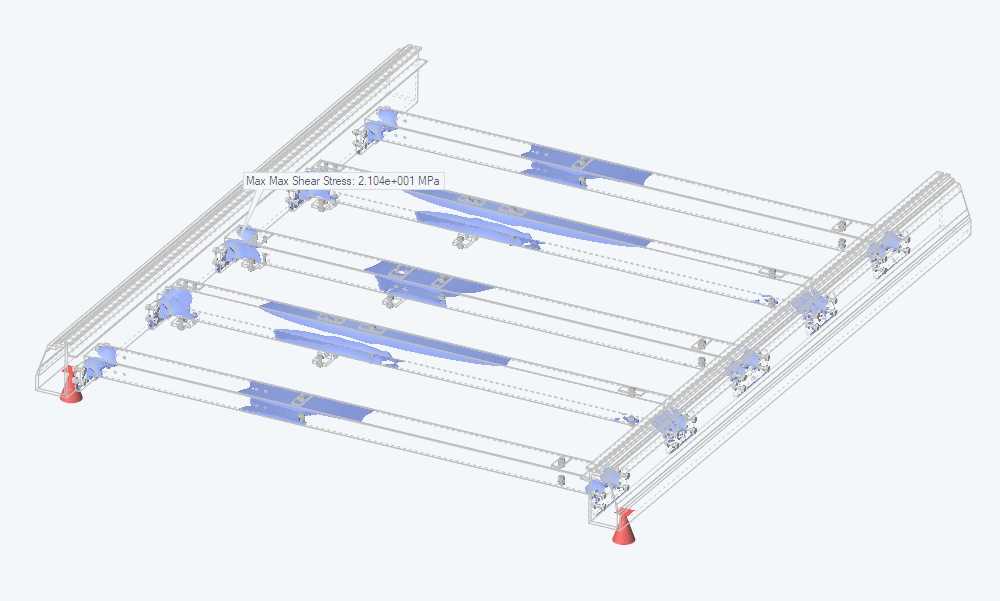

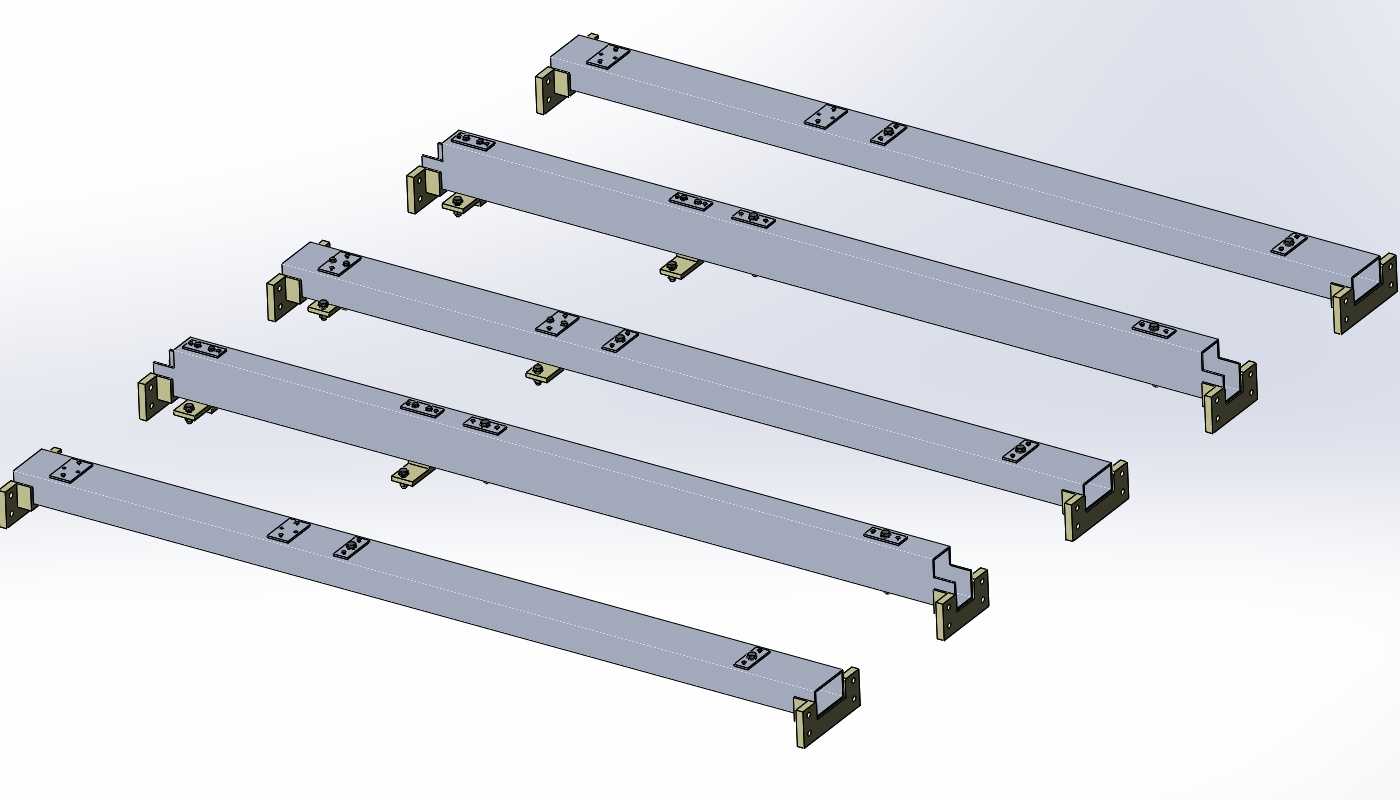

　　这套支撑底架结构主要面向重载输送类设备的承载安装需求，适配物流分拣、重型工件转运、生产线工位承载等场景，作为整套输送设备的底部承重基础，承担上部导轨、输送载体、搭载工件的全部静载与动载载荷，同时为底部电气舱、驱动组件提供安装防护空间。从结构设计逻辑来看，整体采用模块化拼接思路，两侧设置通长的重载导轨安装基准面，通过多根横向承载梁做等距排布，每根横梁与侧梁的连接位置都设置了独立的定位锁紧组件，不需要现场焊接，全部采用螺栓连接的方式完成组装，既降低了现场安装的作业难度，也方便后期根据输送线的长度需求做模块化拓展，单段底架的拼接公差可以控制在毫米级，满足长距离输送线的直线度安装要求。横向承载梁采用冷拉型钢加工成型，

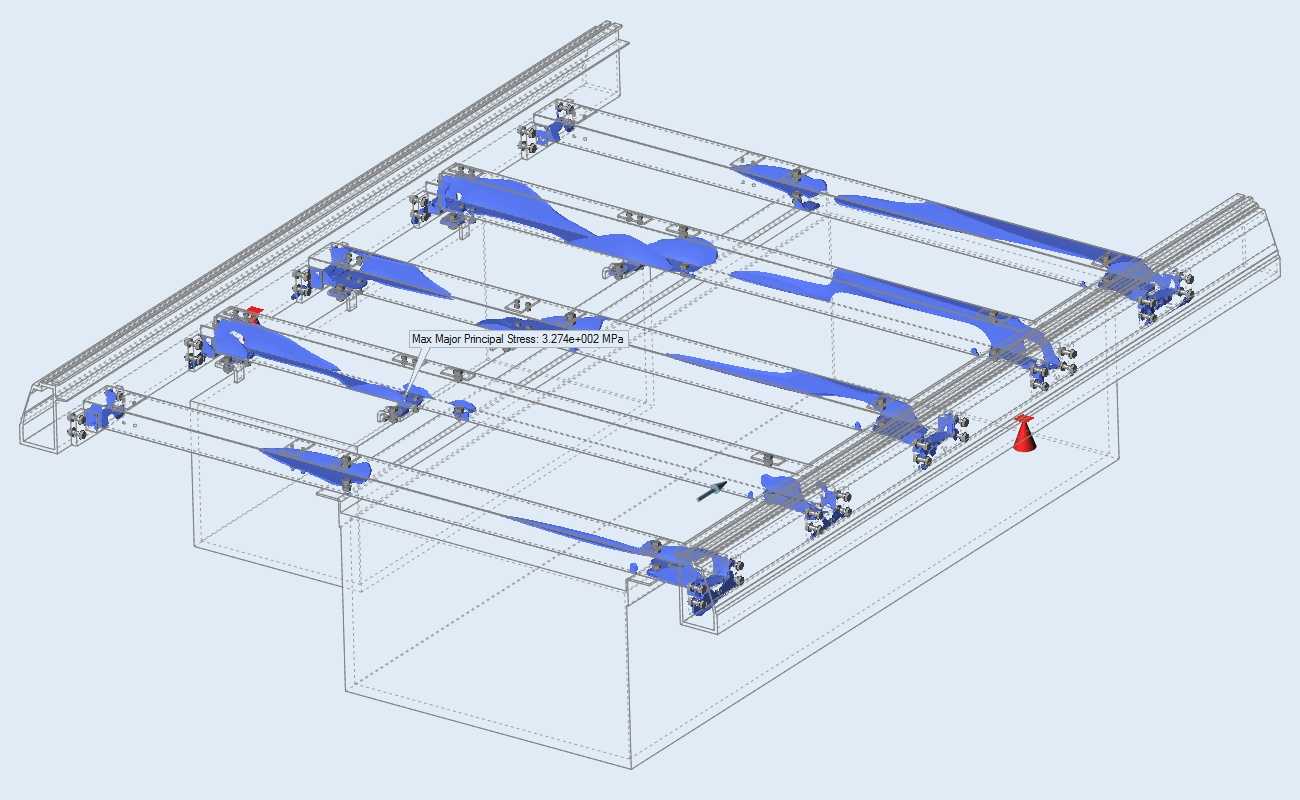

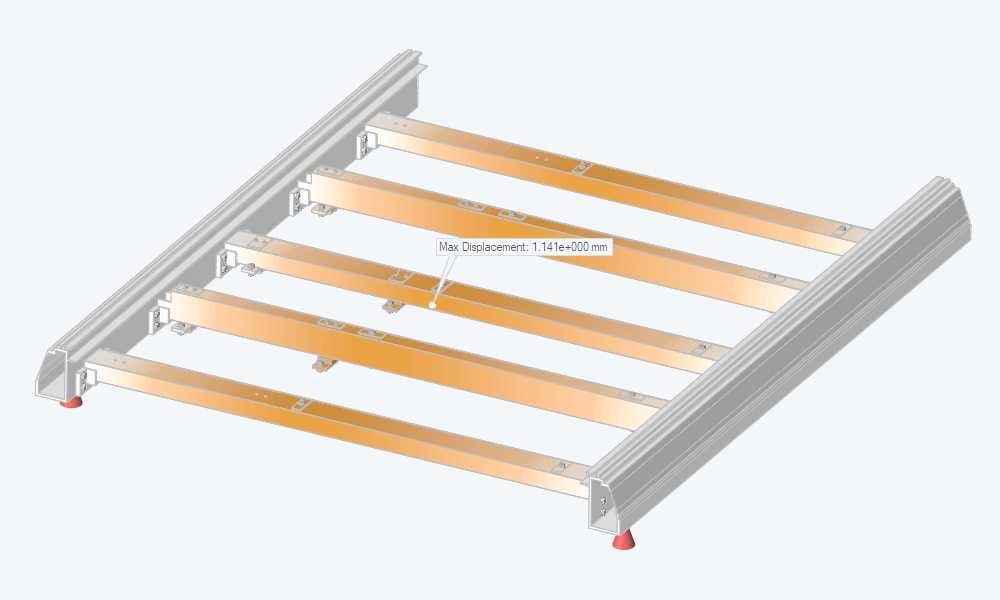

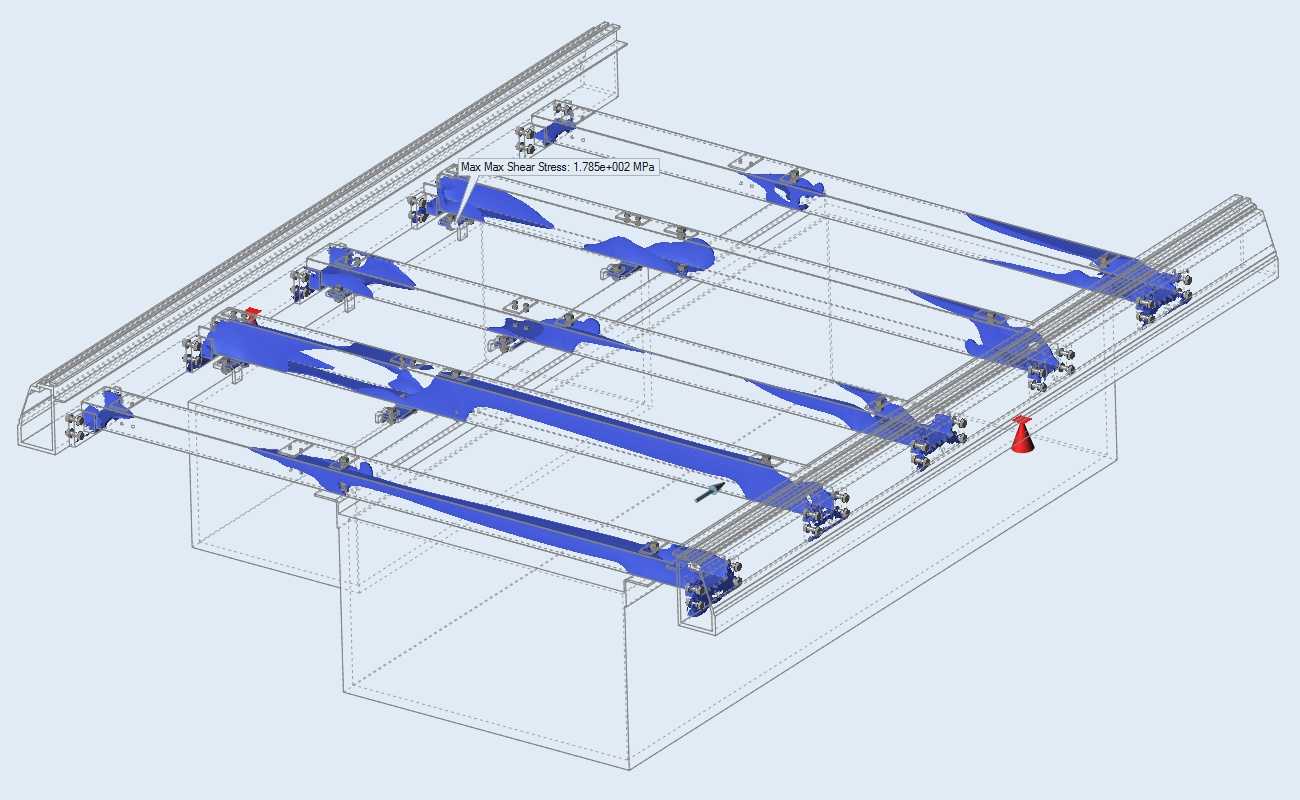

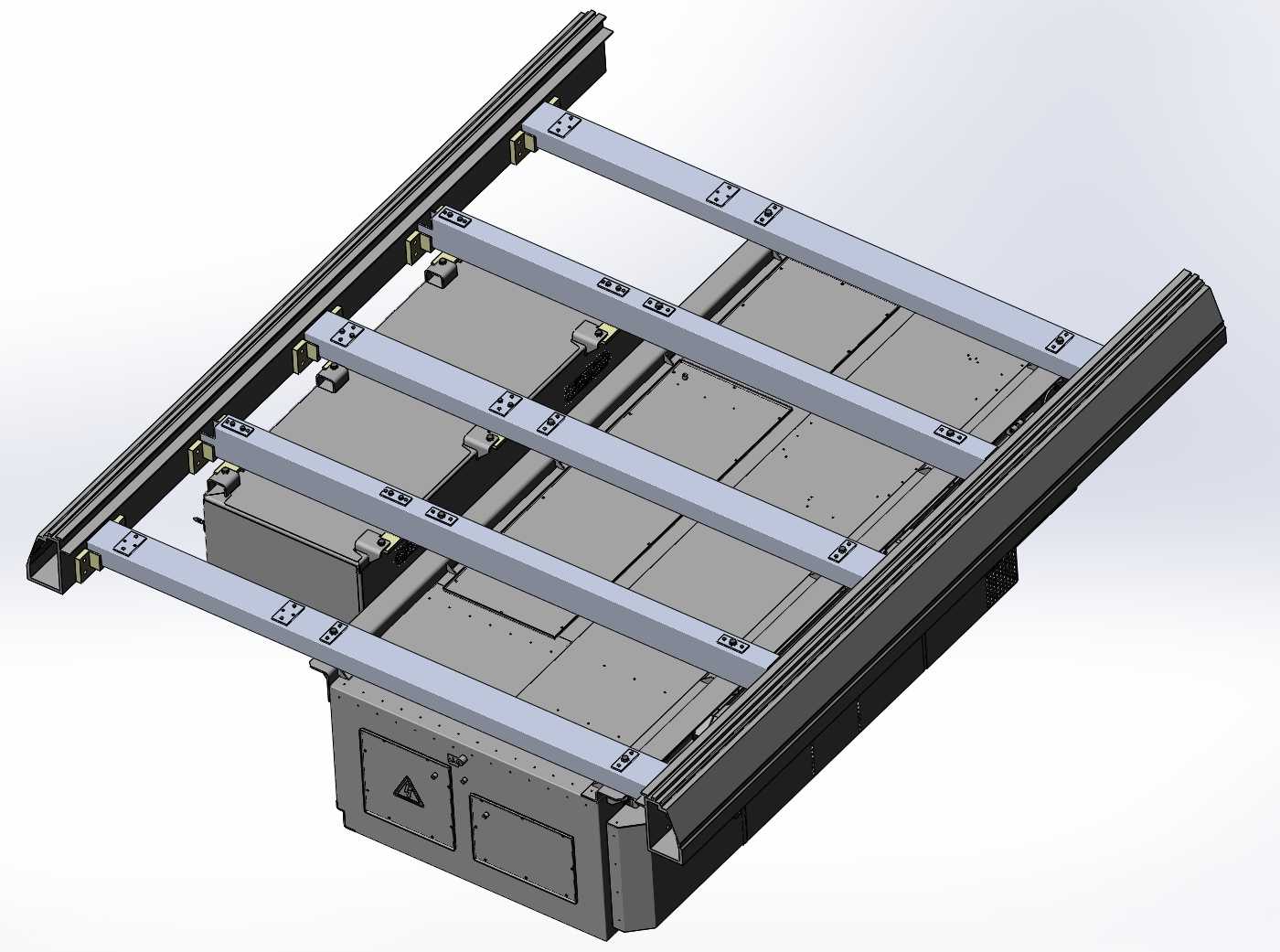

　　截面经过抗弯截面模量校核，在4倍加速度的动载工况下，整体变形量控制在许用挠度范围内，不会因为急停、变速过程中的冲击载荷导致导轨安装面变形，影响上部输送载体的运行精度。底架下部设置了封闭式的电气安装舱，舱体采用钢板折弯焊接成型，边角做圆弧过渡处理，舱门设置了安全警示标识与锁紧结构，既可以防护内部的驱动控制器、接线端子等电气元件不受车间粉尘、切削液的侵蚀，也能避免检修过程中人员误触带电部件。两侧的导轨安装面经过铣削加工处理，平面度与平行度公差满足重载直线导轨的安装要求，不需要现场二次加工就可以直接完成导轨装配，大幅缩短现场安装调试的周期。整套结构的自重控制在100千克左右，在满足承载要求的前提下尽可能优化了材料排布，

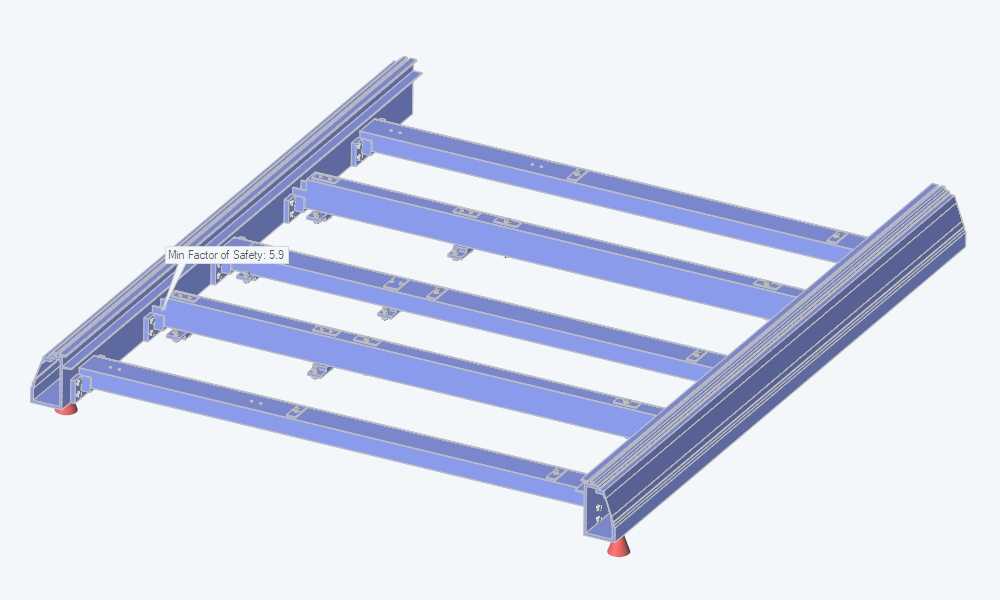

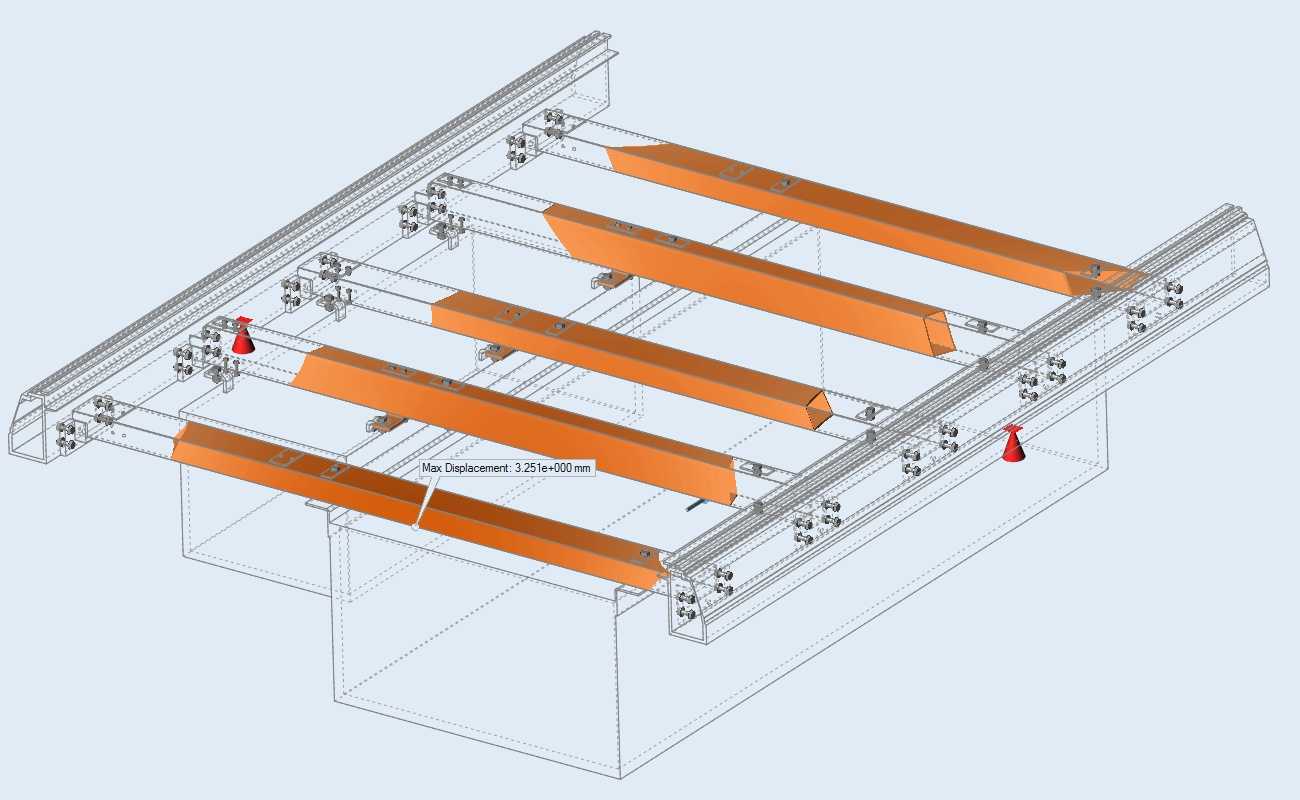

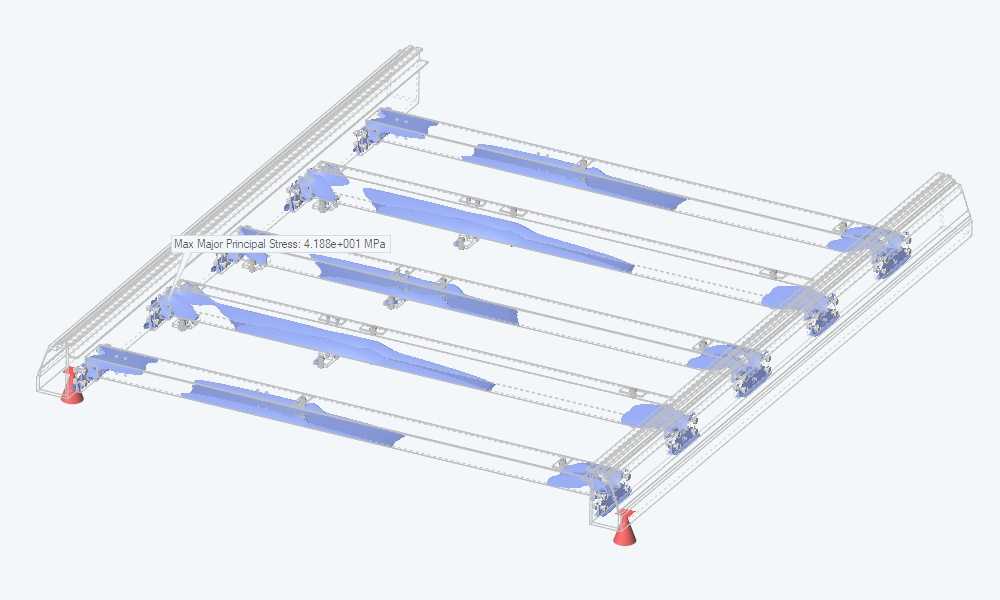

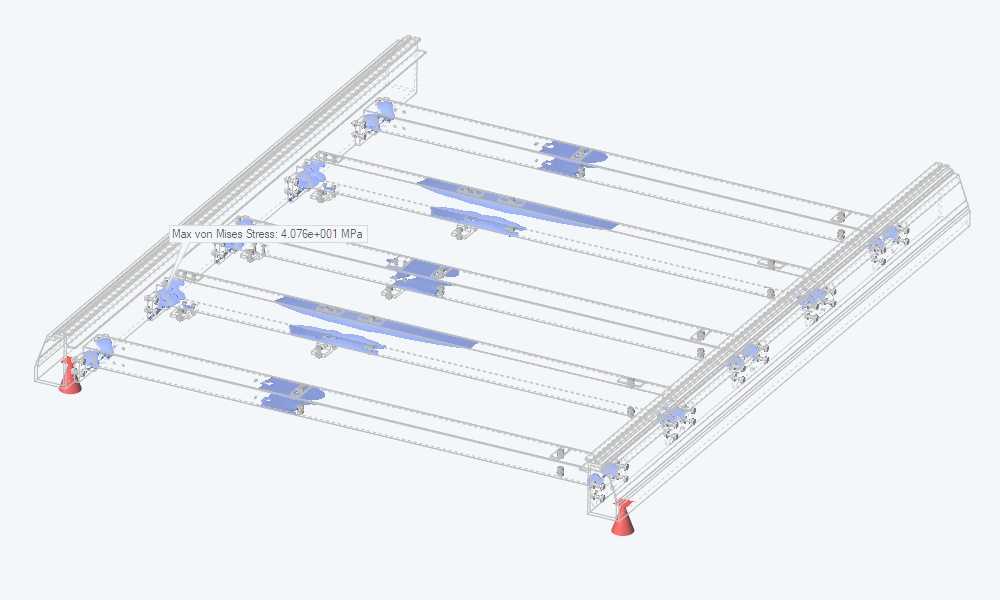

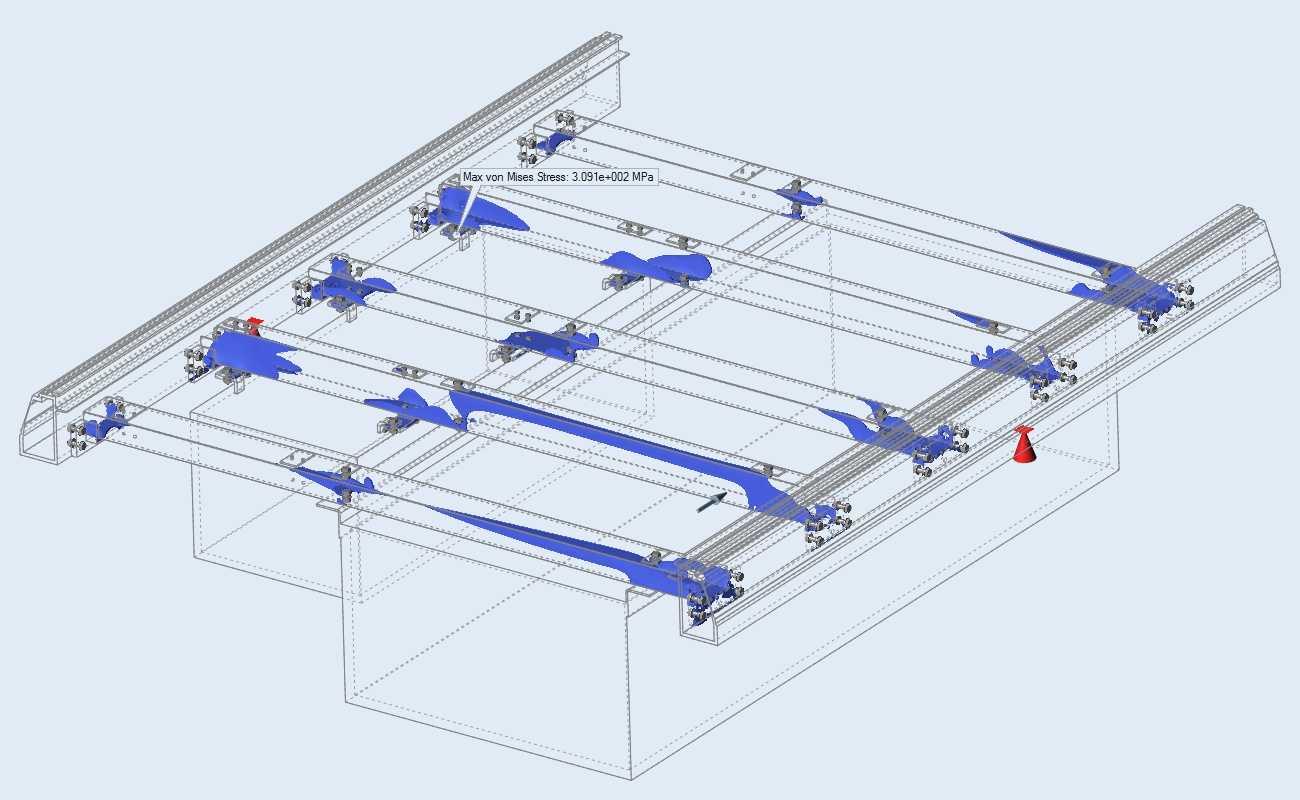

　　去除了非承载区域的多余材料，既降低了自身重量，也减少了材料成本，单套结构的制造成本控制在较低区间，适合批量配套使用。安装边界方面，底架的底部设置了可调式支撑脚安装位，可以根据现场地面的平整度调整整体水平度，调整范围满足常规工业厂房的地面高差要求，不需要额外做复杂的地基处理就可以完成部署。横向横梁的间距经过优化，既保证了上部承载面的刚度，也预留了足够的空间用于安装驱动电机、传动轮组、传感器支架等附属组件，所有安装孔位都做了标准化设计，适配市面上主流的重载输送线配套组件，不需要额外打孔修改就可以完成配套安装。在动载校核过程中，针对输送线从100km/h到静止的急停工况做了专项仿真验证，4倍加速度冲击下的结构安全系数满足行业设计规范，

　　不会出现焊缝开裂、连接螺栓松动、梁体塑性变形等问题，长期运行的可靠性有充足的设计余量。结构的组装过程不需要专用工装，普通装配工人借助常规扭力扳手就可以完成全部组装作业，单段底架的组装时间可以控制在半小时以内，大幅降低了现场施工的人力成本。电气舱的走线位置预留了标准化的穿线孔，配备了橡胶护圈，避免线缆穿过钢板时被割破绝缘层，舱内设置了接地螺柱，满足电气设备的安全接地要求。整套结构的表面处理采用喷塑工艺，耐锈蚀、耐刮擦，适合在普通工业车间、仓储物流中心等环境下长期使用，不需要频繁做表面维护。
