轨道交通车辆底架支撑结构动力学分析模型

　　该支撑结构主要应用于轨道交通车辆车体底部承载区域，作为车载设备安装的基础承载构件，承担车体运行过程中各类动态载荷的传递与分散作用，是保障车载设备运行稳定性的核心结构件。在实际线路运行场景中，车辆启停、过弯、轨道不平顺激励都会给底架结构带来多维度的交变载荷，尤其是紧急制动工况下，纵向加速度可达到较高水平，持续作用过程中结构的焊接残余应力释放、加工形变累积都会直接影响安装面的平面度与连接可靠性，因此在设计阶段开展动力学工况下的变形与强度校核，是结构落地前必不可少的验证环节。

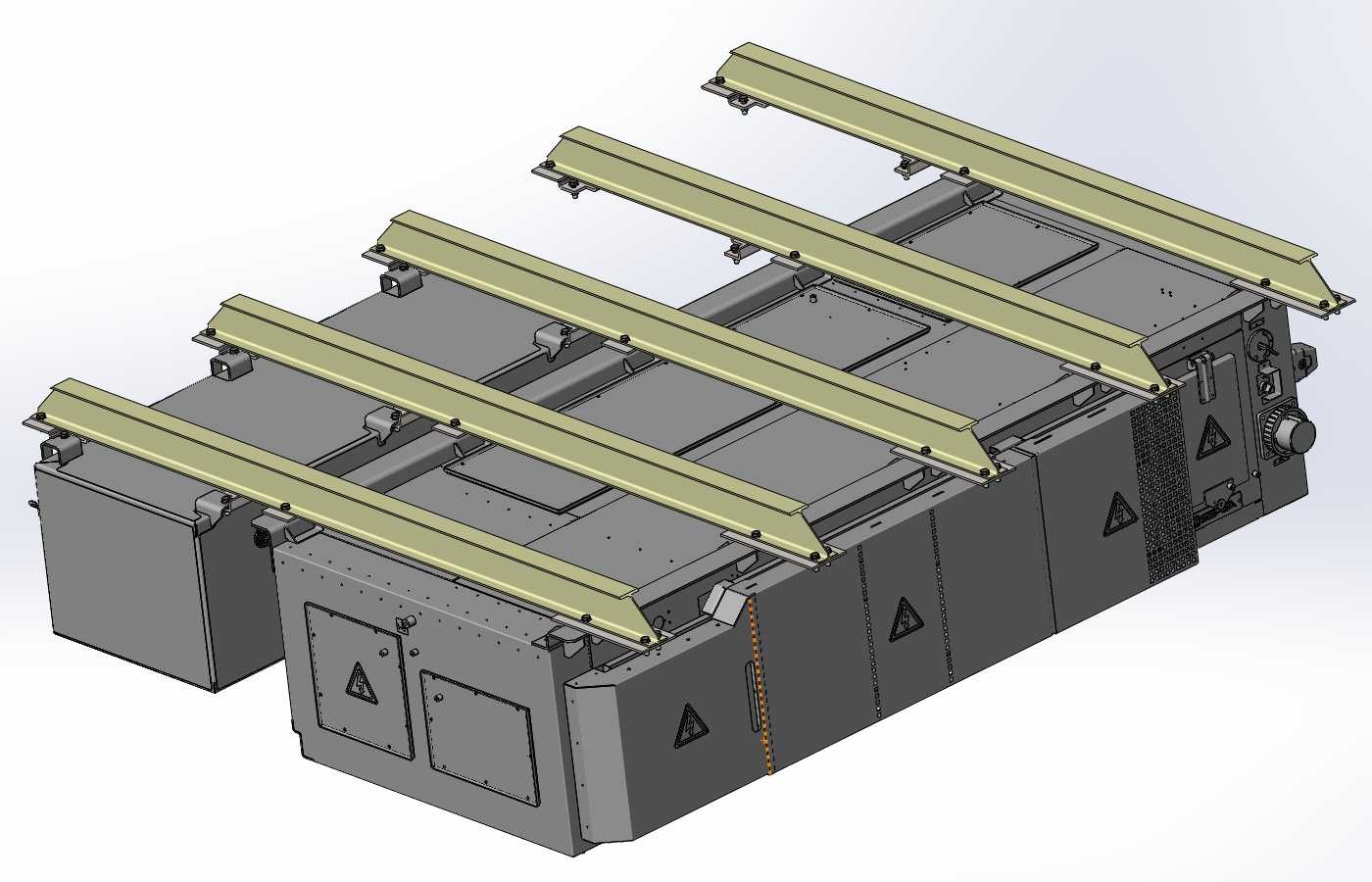

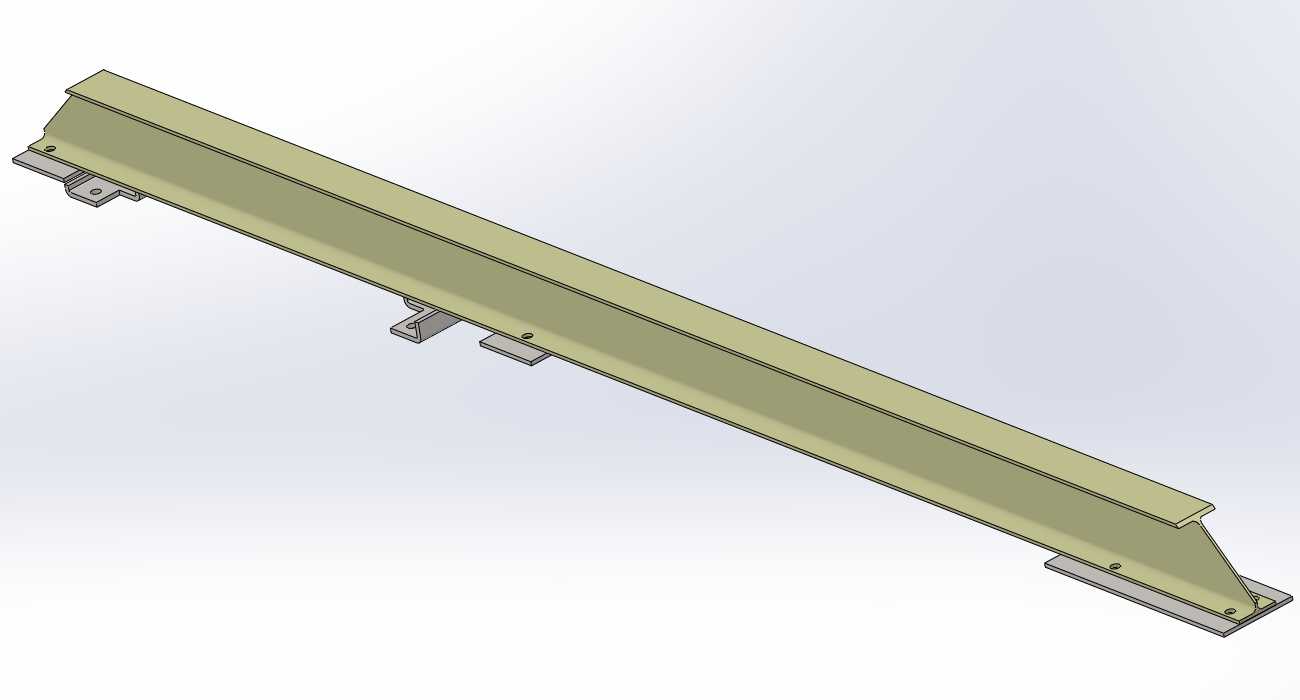

　　从结构设计逻辑来看，该构件采用模块化拼接思路，主体为多组纵向承载梁配合下部箱型承力基体的组合形式，纵向梁采用等截面轻量化设计，沿车体纵向排布，梁体上预留标准化安装点位，可适配不同规格车载设备的固定需求，梁体与下部基体之间采用螺栓连接加定位销的组合固定方式，既保证装配阶段的位置精度，也能在动态载荷下避免连接位出现滑移错位。下部箱型基体采用钣金焊接成型结构，壁板上设置有三角形安全警示标识的检修门，方便后期对基体内部布设的线路、阀件进行运维操作，基体边角处做圆弧过渡处理，避免应力集中带来的疲劳开裂风险，壁板上开设的通风格栅可保证内部设备运行时的散热需求，避免热量积聚影响元器件寿命。

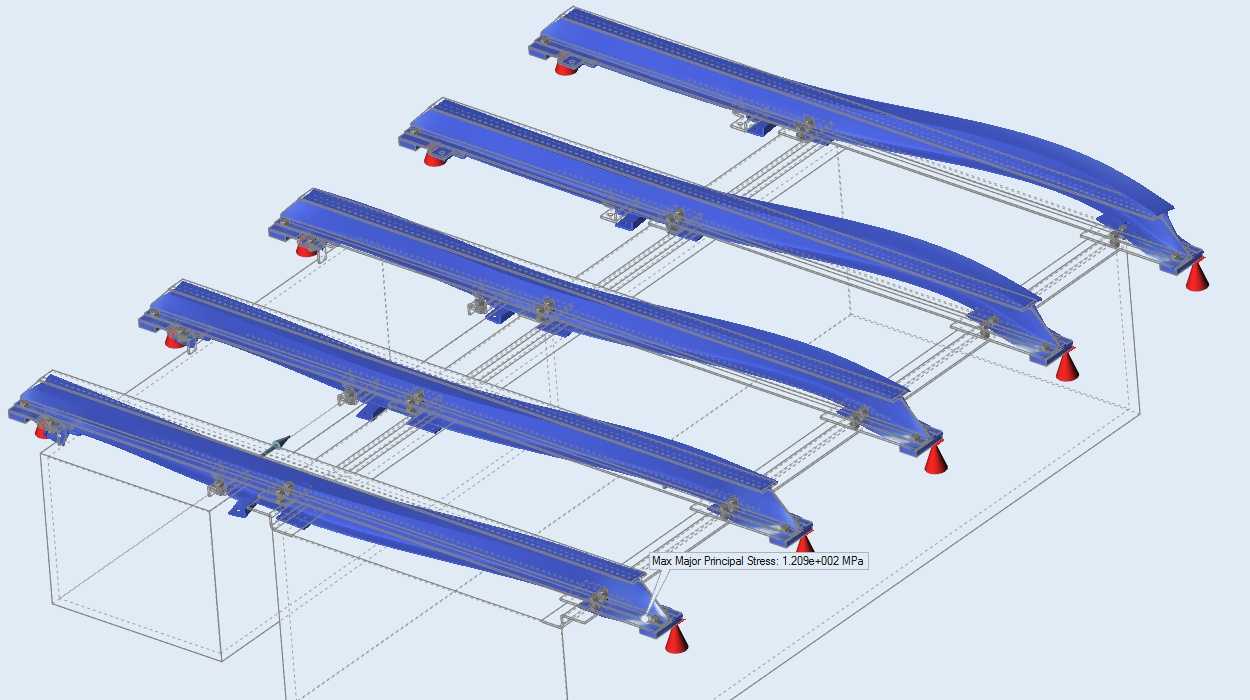

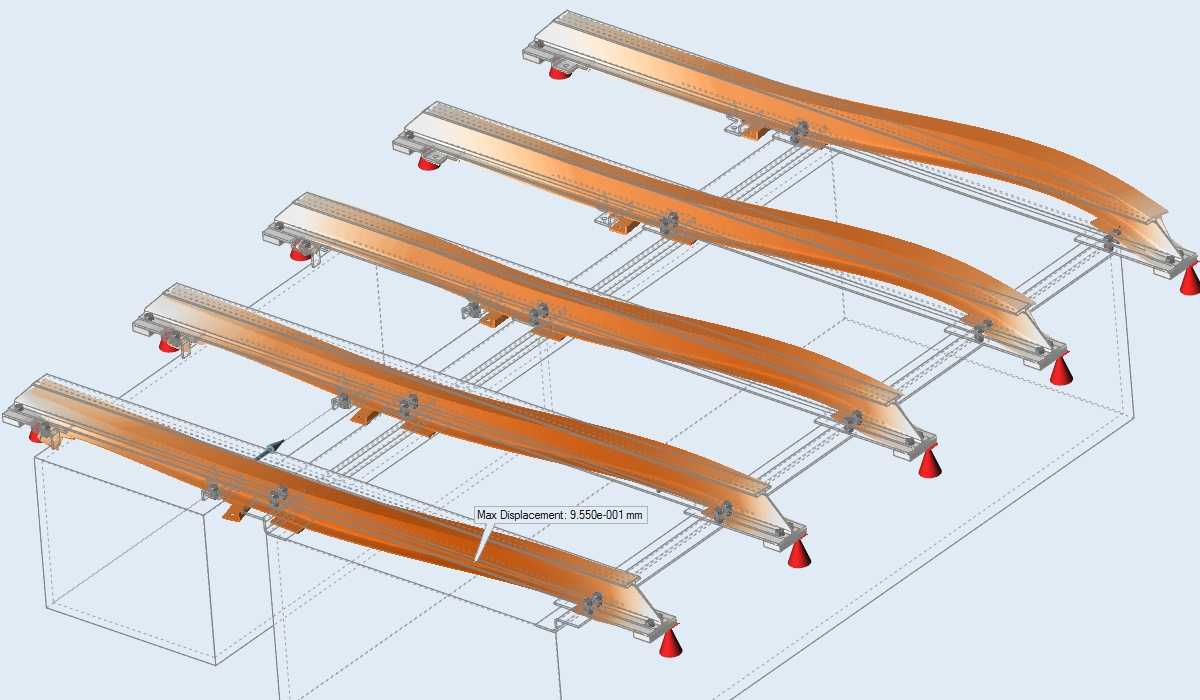

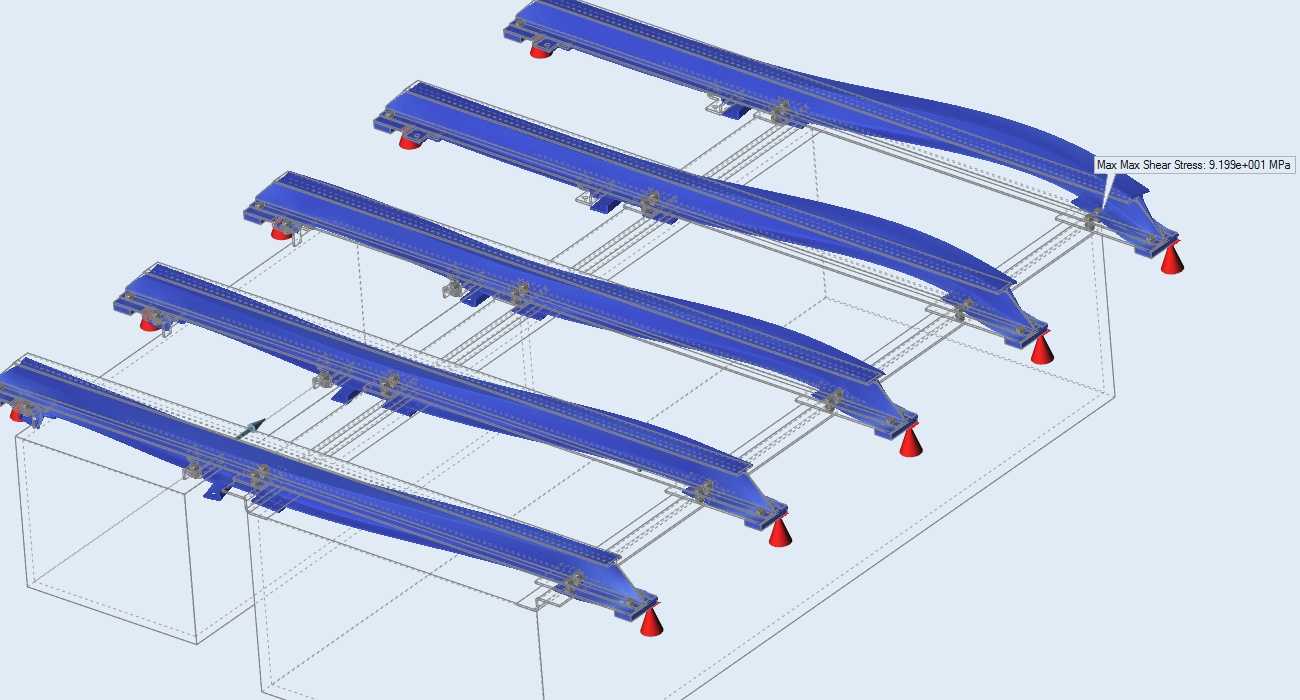

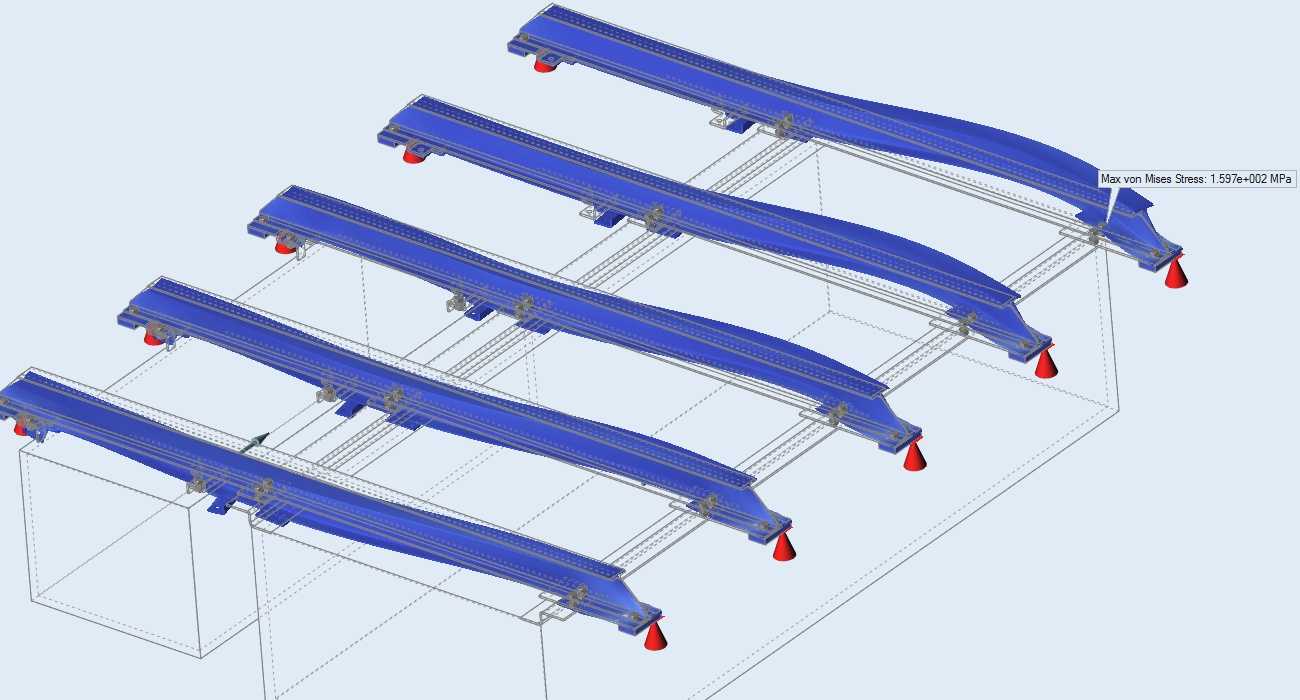

　　在动力学分析维度，该模型重点验证高加速度工况下的结构响应，模拟车辆从高速运行状态到紧急停止的持续载荷作用过程，计算焊接位置的应力分布、整体结构的加工变形量以及FOS（安全系数）分布情况。焊接位置作为结构的薄弱环节，建模时充分考虑了焊缝的余高、焊脚尺寸对应力集中的影响，对热影响区的材料属性做对应折减，更贴近实际焊接后的材料性能；加工变形的计算则兼顾了焊接残余应力释放、机加工装夹应力释放的耦合影响，验证最终成品的安装面平面度是否满足设备安装的公差要求，避免后期装配出现干涉或者连接预紧力不均的问题。

　　从安装边界来看，该结构整体沿车体纵向布置，纵向承载梁的安装面平面度公差控制在毫米级，各安装孔位的位置度公差满足轨道交通装备的通用安装规范，结构与车体主横梁之间采用高强度螺栓连接，连接点位的排布经过载荷拓扑优化，在保证整体承载能力的前提下尽可能减少材料用量，实现结构轻量化。结构整体的重心位置经过校核，与车体纵向中心面的偏移量控制在合理范围内，避免运行过程中带来额外的偏载力矩。箱型基体的下部预留有管线穿接的通孔，通孔处做翻边处理并加装橡胶护圈，避免穿线过程中划伤线缆绝缘层，同时也能减少运行过程中线缆与结构件之间的摩擦损耗。

　　在实际应用过程中，该支撑结构可承受垂向、纵向、横向三个维度的复合载荷，除了紧急制动的纵向加速度工况，也能覆盖车辆通过曲线时的横向离心载荷、垂向颠簸带来的冲击载荷，不同工况下的安全系数均满足轨道交通装备的设计标准，焊接位置的疲劳寿命可覆盖车辆全生命周期的运行需求，不需要在运维周期内对焊缝进行额外的补强处理。结构表面采用防腐涂装处理，可适应车体底部潮湿、多粉尘的运行环境，避免长期运行过程中出现锈蚀减薄影响结构强度的问题。
